Hidromek HMK 300 LC Ekskavatör ISUZU 6HK1 MOTOR SERVİS EL KİTABI H257322700 – PDF DOWNLOAD (Turkish)

Description

Hidromek HMK 300 LC Ekskavatör ISUZU 6HK1 MOTOR SERVİS EL KİTABI H257322700 – PDF DOWNLOAD (Turkish)

DOSYA AYRINTILARI:

Hidromek HMK 300 LC Ekskavatör ISUZU 6HK1 MOTOR SERVİS EL KİTABI H257322700 – PDF DOWNLOAD (Turkish)

Language : Turkish
Pages : 767
Downloadable : Yes
File Type : PDF
Size: 103 MB

İÇİNDEKİLER:

Hidromek HMK 300 LC Ekskavatör ISUZU 6HK1 MOTOR SERVİS EL KİTABI H257322700 – PDF DOWNLOAD (Turkish)

Z Motor Parçaları
01 Motor Genel Bilgileri 1
02 Mekanik 479
03 Motor Yağlama Sistemi 659
04 Motor Soğutma Sistemi 677
05 Motor Yakıt Sistemi 695
06 Motor Elektrik Sistemi 711
07 Motor Egzoz Sistemi 757

TANIM:

Hidromek HMK 300 LC Ekskavatör ISUZU 6HK1 MOTOR SERVİS EL KİTABI H257322700 – PDF DOWNLOAD (Turkish)

MOTOR GENEL BİLGİLERİ
ISUZU DİZEL MOTOR (6HK1)
SERVİS İŞLEMLERINDE DİKKAT EDİLMESİ GEREKEN HUSUSLAR
• Motorun sökme takma işlemleri sırasında aşağıdaki hususlara özen gösterilmelidir:
• Motoru söküp makineden ayırdıktan sonra yere karteri üzerine oturtmayınız. Ağaç desteklerle yerden yükseltiniz.
Karter ile yağ pompası emiş süzgeci arası çok yakın olduğundan karter ve süzgeç hasarlanabilir.
• Hava filtresi söküldüğünde, filtrenin motora bağlantı borusunun ağzı kapatılmalıdır. Aksi halde pislik ve yabancı
maddeler motora girerek zarar verir.
• Motorda herhangi bir servis işlemi yapmadan önce akü kutup başlarını sökerek elektrik bağlantısı kesilmelidir. Elektrikli
kontroller ise her bir birim için bağımsız olarak yapılmalıdır.
• Motor toplanırken parçaların sürtünen yüzeyleri temiz motor yağı ile yağlanmalıdır. İlk çalıştırmada bu yağ filmi
sürtünmeyi önleyecektir.
• Sökülen supap, piston, yatak benzeri parçaları ait oldukları sıraya göre muhafaza edilmelidir. Takılırken tekrar aynı
yerlere takılmalıdır.
• Motor söküldüğünde çıkan keçe, conta, O-ring benzeri sızdırmazlık elemanları tekrar kullanılamaz. Takarken
yenilenmelidir.
• Sıvı conta kullanılan yüzeylerdeki eski conta iyice temizlenip kir, yağ ve sudan arındırılmalıdır. Yeni sıvı conta sürülen
parçalar en fazla 7 dakika içinde birleştirilmelidir. Eğer daha fazla süre açık kalırsa bu sıvı contada temizlenerek tekrar
yeni sıvı conta sürülmelidir.
• Cıvata ve somunlar mutlaka uygun tork değeri ile sıkılmalıdır.
• Yakıt sistemi boşlukları çok hassas ölçülerde olup sökme takma işlemlerindeki temizlik çok önemlidir. Aksi halde yakıt
sistemine girebilecek en ufak bir pislik hasara yol açar.
• Sökülen yakıt devreleri, pompa, enjektör v.b. bekletilmeden tapalanmalıdır. Açık bırakılmamalıdır.
• Delikli cıvata, conta, şim benzeri malzeme hasar görmemesi için ayrı ayrı temiz bir yerde muhafaza edilmelidir.
• Yakıt sızıntısı ve birikintisi yangın tehlikesi doğuracağından temizlenmeli ve kaçaklar derhal giderilmelidir.

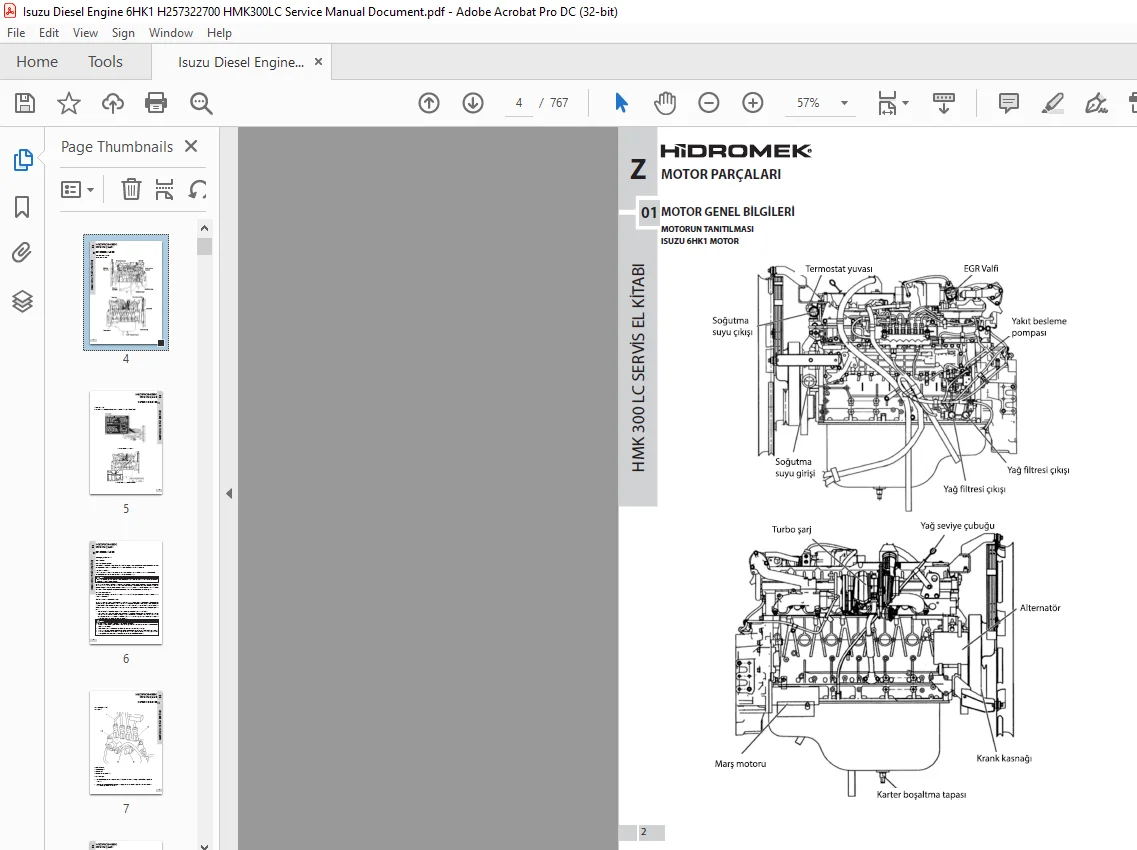

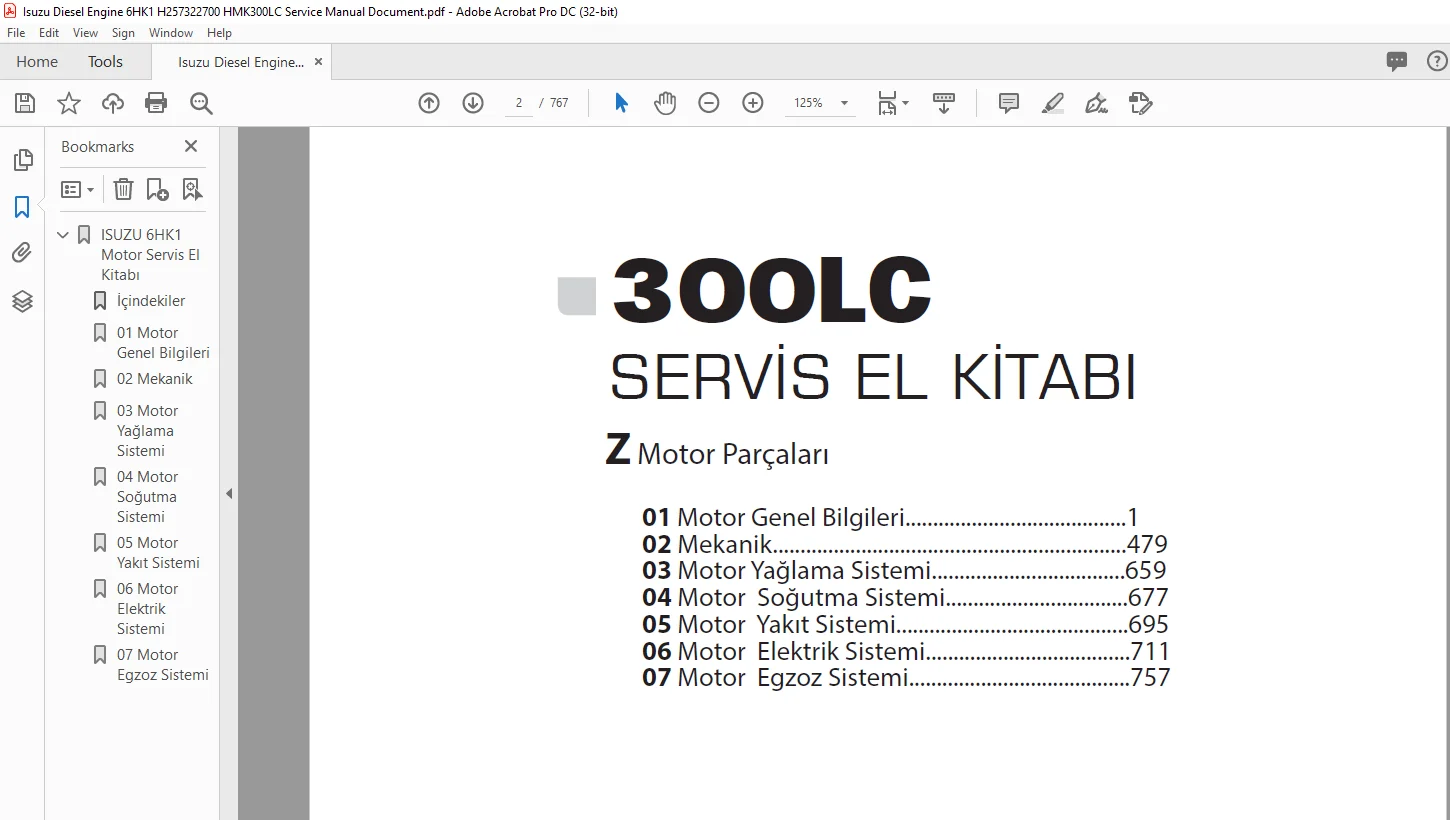

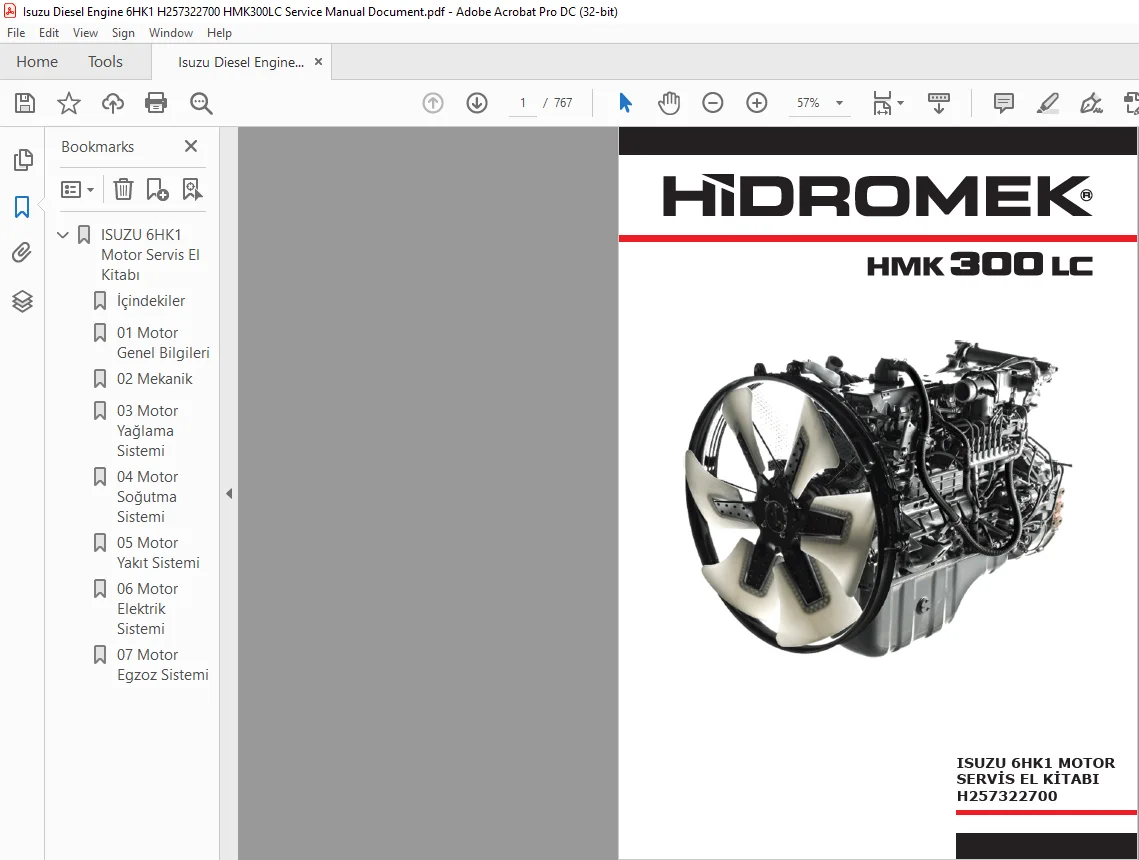

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:

KILAVUZUN VİDEO ÖNİZLEMESİ:

https://vimeo.com/807002131
