Honda CBR600Fx.y.1 CBR600F4x.y.1 CBR600FS1 Catalogo De Pecas – PDF DOWNLOAD

Description

Honda CBR600Fx.y.1 CBR600F4x.y.1 CBR600FS1 Catalogo De Pecas – PDF DOWNLOAD

FILE DETAILS:

Honda CBR600Fx.y.1 CBR600F4x.y.1 CBR600FS1 Catalogo De Pecas – PDF DOWNLOAD

Language : Spanish
Pages : 275
Downloadable : Yes
File Type : PDF
Size: 4.9 MB

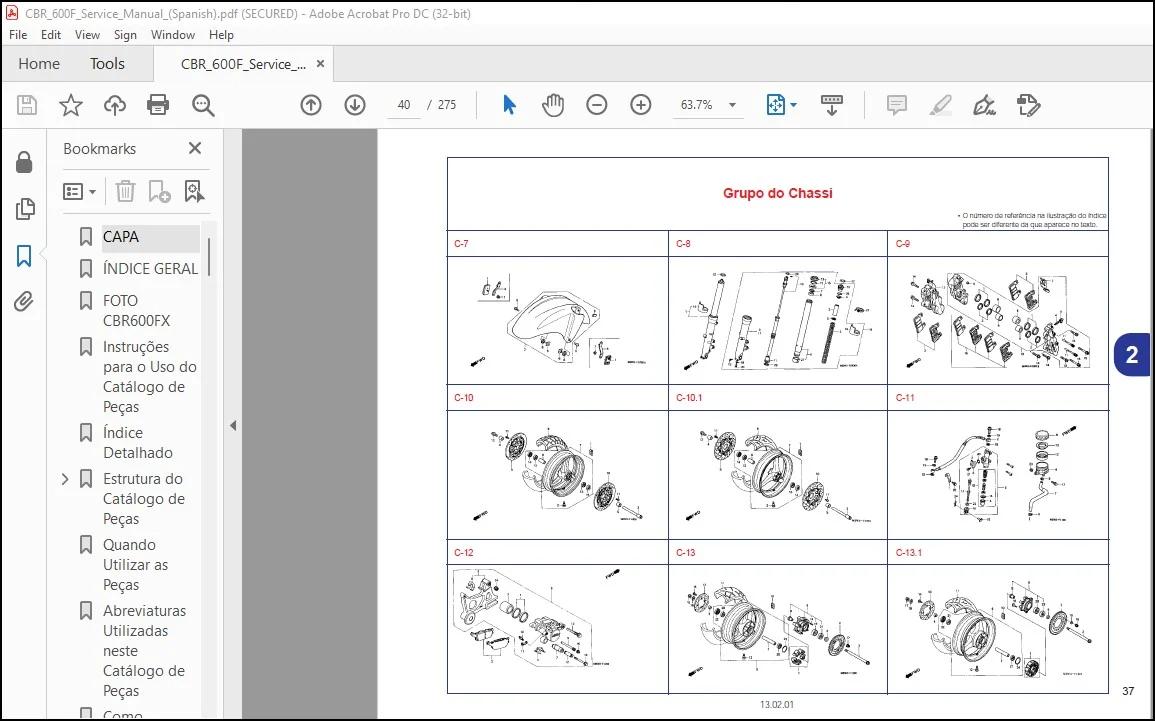

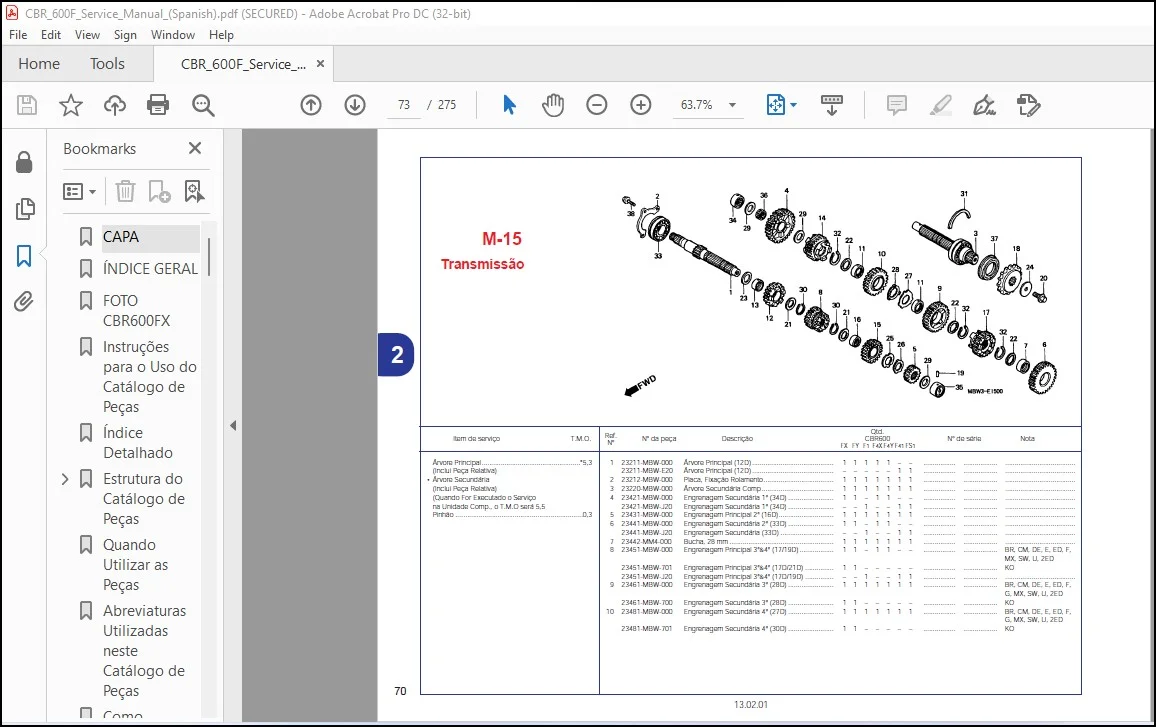

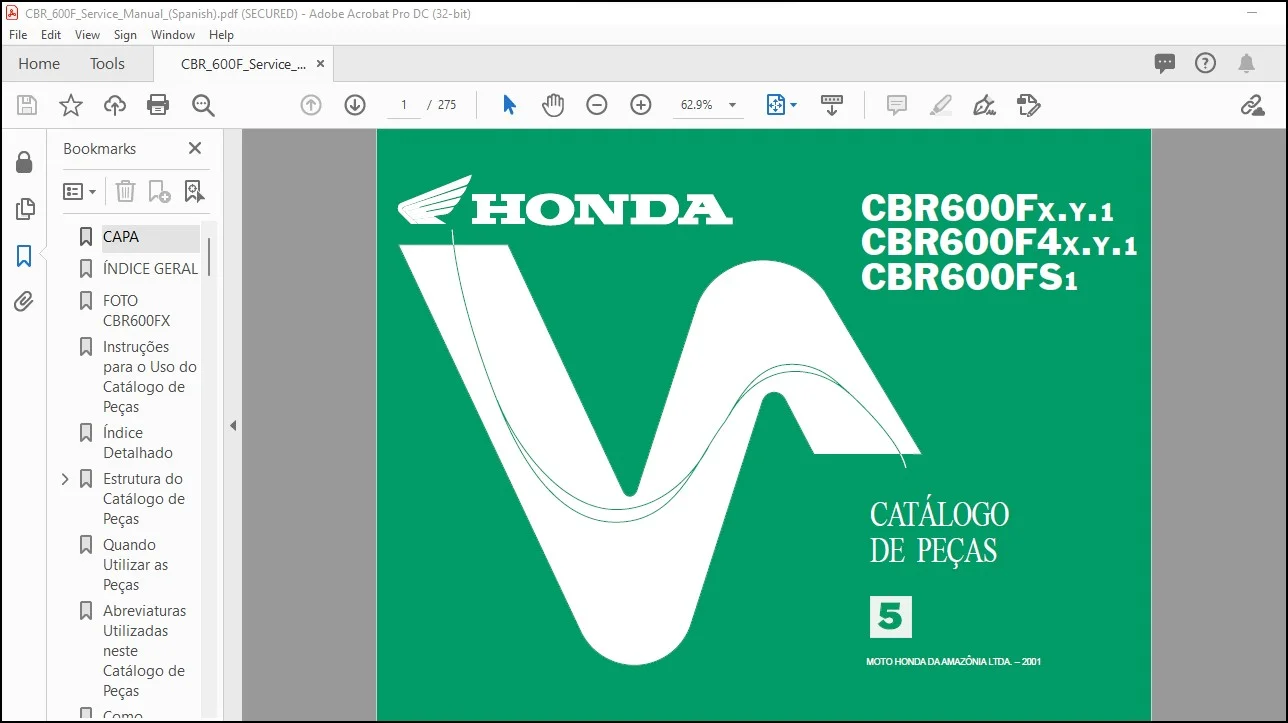

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Honda CBR600Fx.y.1 CBR600F4x.y.1 CBR600FS1 Catalogo De Pecas – PDF DOWNLOAD

Instrucoes para o Uso do Catago de pecas

• Este Catalogo de Pecas descreve todas as pecas de reposicao. bem como o tempo de mao-de-obra (T.M.O.) para o modelo CBRBCOxxJICBR600F4X.’:’.1/CBRBOOF51.
• Este Catalogo de Pecas foi elaborado com base nas ultimas infonnacoas disponlveis ate 10 de novembro de 2000. – Especifique sempre o N” complete da peca quando fizer um pedido de pages.
• Verifique sempre o numero. modelo. tipo, serie, cor, marca, e o tamanho que for necessario antes de encomendar as pecas. – Observe sempre que as ilustracoes permitem localizar uma determinada parte do Chassi ou do motor. podendo diferenciar da sua forma original.
• Quando forem realizadas as modificacoes ou adicoes no Catalogo de Pecas. as paginas a serem substituldas ou adicionadas serao emitjdas no memento oportuno acompanhadas de uma pagina de instrucOes para atualizacaoj.

TABLE OF CONTENTS:

Honda CBR600Fx.y.1 CBR600F4x.y.1 CBR600FS1 Catalogo De Pecas – PDF DOWNLOAD

CAPA 1
ÍNDICE GERAL 2
FOTO CBR600FX 3
Instruções para o Uso do Catálogo de Peças 4
Índice Detalhado 4
Estrutura do Catálogo de Peças 5
Referência com o Índice Ilustrado 5
Referência com o Índice de Número de Peças 5
Referência com o Índice de Nome de Peças 5
1 Número do Bloco 6
2 Nome do Bloco 6
3 Item de Serviço Tempo de Mão-de-Obra (T M O ) 6
4 Número de Referência (Os Números descritos entre parênteses indicam que continua da página anterior) 6
5 Número da Peça 6
6 Descrição 6
7 Código de Cores HONDA 6
8 Conjuntos 6
9 Descrição de Cores 6
10 Observação 6
11 Quantidade Utilizada na Motocicleta 6
12 Número de Série 6
13 Nota 6
Quando Utilizar as Peças 7
Abreviaturas Utilizadas neste Catálogo de Peças 7
Como Localizar o Bloco de Peças e os números de Série 8
Modelo, Código de Área e Números de Série Aplicáveis 8
Etiqueta de Cor 11
Tabela de Cores 12
Mangueira de Combustível, Mangueiras de Aplicação Geral e Mangueira de Vinil 30
Composição do número de identificação das Mangueiras 32
Instruções para o uso do tempo de mão-de-obra (T M O ) 33
1 O T M O é baseado nas seguintes condições de serviço: 33
2 Método de Computação 33
3 Cálculo do tempo de serviço 34
4 Operações de Natureza Distinta 34
Grupo do Motor 36
Grupo do Chassi 39
M-1 Tampa Cabeçote 46
M-2 Cabeçote 47
M-2 1 Cabeçote 49
M-3 Árvore Comando • Válvulas 51
M-4 Corrente Comando • Tensor 57
M-5 Tampa Lateral Direita 58
M-6 Embreagem 60
M-6 1 Embreagem 61
M-7 Embreagem Partida 62
M-8 Tampa Gerador 63
M-9 Gerador 64
M-10 Bomba D’Água 65
M-11 Motor Partida 66
M-12 Cárter • Bomba Óleo 67
M-13 Carcaça 69
M-14 Árvore Manivelas • Pistão 71
M-15 Transmissão 73
M-16 Eixo Seletor Marchas 76
M-17 Termostato 78
M-18 Carburador 80
M-18 1 Carburador (Peças Componentes) 84
M-18 2 Carcaça Aceleração 87
M-18 3 Carcaça Aceleração (Tubulação) 89
EOP-1 Jogo Juntas A 90
EOP-2 Jogo Juntas B 92
C-1 Farol 95
C-1 1 Farol 96
C-2 Instrumentos 97
C-2 1 Instrumentos 100
C-3 Alavancas • Cabos • Interruptores 101
C-3 1 Alavanca • Cabos • Interruptores 103
C-4 Cilindro Mestre Freio Dianteiro 105
C-5 Guidão • Mesa Superior 107
C-6 Coluna de Direção 113
C-7 Pára-Lama Dianteiro 114
C-8 Garfo Dianteiro 116
C-9 Cáliper Freio Dianteiro 119
C-10 Roda Dianteira 121
C-10 1 Roda Dianteira 123
C-11 Cilindro Mestre Freio Traseiro 125
C-12 Cáliper Freio Traseiro 127
C-13 Roda Traseira 128
C-13 1 Roda Traseira 130
C-14 Tanque Combustível 132
C-14 1 Tanque Combustível 136
C-15 Assento 139
C-15 1 Assento 141
C-16 Rabeta 142
C-16 1 Rabeta 144
C-17 Filtro de Ar 145
C-17 1 Válvula Solenóide 148
C-17 2 Válvula Controle Injeção Ar 149
C-17 3 Filtro de Ar 150
C-17 4 Válvula Controle Injeção Ar 152
C-18 Escapamento 153
C-19 Pedal Freio • Pedal Câmbio 155
C-20 Pedal Apoio 157
C-21 Cavalete Lateral • Cavalete Central 162
C-22 Garfo Traseiro 164
C-23 Amortecedor Traseiro 167
C-24 Pára-Lama Traseiro 170
C-24 1 Pára-Lama Traseiro 173
C-25 Sinalizador 175
C-25 1 Sinalizador 181
C-26 Lanterna Traseira 182
C-26 1 Lanterna Traseira 183
C-27 Bateria 184
C-27 1 Bateria 185
C-28 Fiação Principal 186
C-28 1 Fiação Principal 188
C-28 2 Fiação Principal 190
C-29 Chassi 192
C-29 1 Chassi 194
C-30 Ferramentas 196
C-31 Radiador 198
C-32 Carenagem Superior 202
C-32 1 Carenagem Superior 205
C-33 Carenagem Inferior 208
C-34 Etiqueta Precaução 213
C-34 1 Etiqueta de Precaução 217
C-35 Faixas • Emblemas 219
C-35 1 Faixas Emblemas 226
C-35 2 Faixas • Emblemas 228
C-35 3 Faixas • Emblemas 229
C-35 4 Faixas • Emblemas 231
C-35 5 Faixas • Emblemas 232
C-35 6 Faixas • Emblemas 234
ÍNDICE DE NÚMERO DE PEÇAS 235
ÍNDICE DE NOME DE PEÇAS 249
CONTRACAPA 275
