Horsch Doppelscheibenschar – Drillmaschine DS-D 4 Betriebsanleitung & Ersatzteilliste – PDF DOWNLOAD (German)

Description

Horsch Doppelscheibenschar – Drillmaschine DS-D 4 Betriebsanleitung & Ersatzteilliste – PDF DOWNLOAD (German)

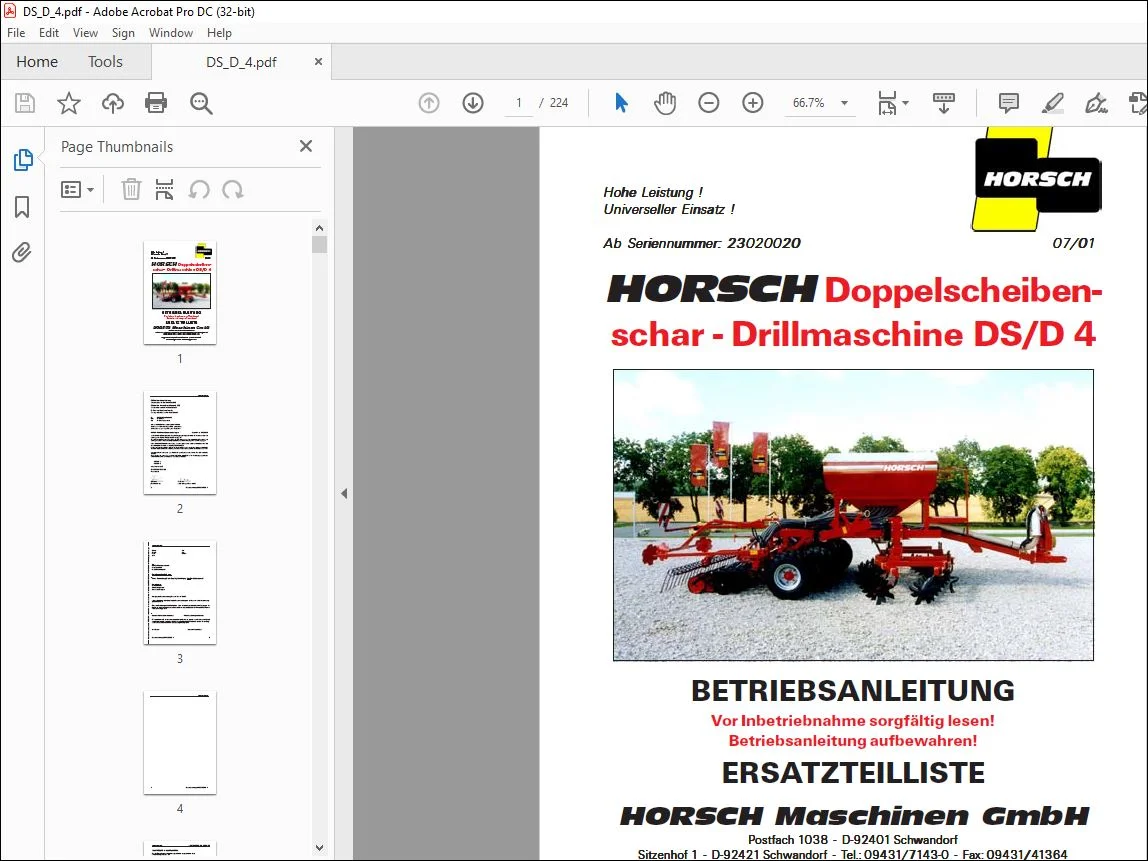

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Horsch Doppelscheibenschar – Drillmaschine DS-D 4 Betriebsanleitung & Ersatzteilliste – PDF DOWNLOAD (German)

• Die Betriebsanleitung vor Inbetriebnahme der Maschine sorgfältig durchlesen und beachten. Dadurch vermeiden Sie Gefahren. vermindern Reparaturkosten undAusfallzeiten. erhöhen Zu- verlässigkeit und Lebensdauer Ihrer Maschine. Beachten Sie die Sicherheitshinweise! Für Schäden und Betriebsstörungen. die sich aus der Nichtbeachtung der Betriebsanleitung ergeben. übernimmt HORSCH keine Haftung.
• Diese Betriebsanleitung soll Ihnen erleichtern. Ihre Maschine kennenzulernen und die bestim- mungsgemäßen Einsatzmöglichkeiten zu nut— zen. Zuerstwird allgemein in den Umgang mit der Maschine eingeführt. Desweiteren werden die Kapitel Pflege. Wartung und Verhalten bei Betriebsstörungen aufgeführt.
• Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden. die mit Arbeiten an oder mit der Maschine B.

TABLE OF CONTENTS:

Horsch Doppelscheibenschar – Drillmaschine DS-D 4 Betriebsanleitung & Ersatzteilliste – PDF DOWNLOAD (German)

Identifikation der Maschine
Einführung
Vorwort
Gewährleistungsrichtlinien
1 Sicherheitsangaben
1 1 Sid1erheitsbildzeichen
1 2 Bestimmungsgemäße Verwendung
1 3 Betriebssicherheit
1 3 1 Keine Haftung für Folgeschäden
1 4 Verlehrssicherheit
1 5 Unfallsicherheit
1 5 1 Maschine anhängen
1 5 2 An der Hydraulik
1 5 3 Beim Gelenlwellenbetrieb
1 5 4 Ausrüstungen wechseln
1 5 5 Beim Einsatz
1 5 Pflege und Wartung
1 7 Arbeitsbereiche
1 8 Zugelassene Bediener
1 9 Schuaausrüstungen
2 Transport/Installation
2 1 Anliefemng
2 2 Transport
2 3 lnstaIlation
2 4 Gelenkwelle anpassen
2 4 1 Betriebslänge beachten
2 4 2 Gelenlwvellenabwinklung
2 4 3 Gelenkwelle kürzen
2 4 4 Gelenkwelle anbauen
2 5 Straßenfahrt
2 5 1 Maschine anhängen
2 5 2 Hydraulik anschließen
2 5 3 Rahmenseitenteile klappen __
2 5 4 Beleuchtung anschließen
2 6 Maschine abstellen
3 Technische Daten
3 1 Abmessungen/Gewichte
3 2 Mechanische Anhängung
3 3 Hydraulische Anhängung
3 4 Elektrische Anhäng ung
3 5 Nötige Schlepperleistung
3 6 Standardausführung
3 6 1 Bearbeitungswerkzeuge
3 7 Bereifung
3 8 Zusatzausrüstungen
3 9 Emissionen
3 10 Beleuchtung
4 Einstellung/Bedienung
4 1 Beschreibung
4 2 Hydraulik
4 2 1 Anschlüsse
4 3 Vorwerlzeuge
4 3 1 Zylinder ausnivellieren
4 4 Spatenrollegge
4 5 Hydr Schleppzinkenplanierschiene
4 6 Federzinkenegge
4 7 Spurlockerungszinken
4 8 Striegel
4 9 Spuranreißer
4 10 Packer
4 10 1 Verschleißringe einsetzen
4 11 Säschareinheit
4 12 Pneumatiksystem
4 12 1 Mechanisches Gebläse
4 122 Hydraulisches Gebläse
4 12 2 1 Gebläseflansch nachziehen
4 13 Bodenantrieb
4 14 Dosiergerät
4 14 1 Mikrodosierung
4 14 2 Saatmenge abdrehen
4 15 Verteiler
4 16 Saattiefe festlegen
4 16 1 Gmndeinstellung
4 16 2 Saattiefe einstellen
4 17 Schardruclarerstellung
4 18 Arbeitshinweise
4 19 Kontrollen
5 Zusatzausn’lstungen
5 1 Fahrgassenschaltung
5 1 1 Montage FGS
5 1 2 Magnetklappen w
5 1 2 1 Magnetklappe Standard
5 1 22 Magnetklappen Combi
5 1 3 Fahrgassenrhythmus mm
5 1 4 Bedienung FGS
5 1 5 Saatwellenüberwachung
5 1 5 1 Funktion
5 1 6 Tankleermelder
5 2 Vorauflaufmarkierer
5 3 Zentralschmierung w
5 4 Hydr Befüllschnecke
5 5 Saatmengenkontrolle
5 5 1 Bedienung
5 5 1 1 Selbsttest nach dem Start
5 5 1 2 Fehlersuche/Beseitigung
6 Drill Manager
6 1 Beschreibung
6 1 1 Rechner
6 1 2 Schaltkasten
6 1 3 Module
6 1 4 Sensoren
6 2 Bedienung
6 2 1 Füllstand
6 2 2 Fahrgassenschaltung
6 2 3 Dosiergeschwindigkeit
6 2 4 Dosiermenge
6 2 5 Sägeschwindigkeit
6 2 6 Fläche
6 2 7 Gebläsedrehzahl
6 2 8 Saatflußkontrolle
6 3 Einstellungen
6 3 1 Ebene 1
6 3 1 1 Funktion ‘Komponenten’
6 3 1 2 Funktion “Distanz Check”
6 3 1 3 Funktion ‘Abdrehprobe’
6 3 1 4 Funktion “Saat Check’
6 3 2 Ebene 2
6 3 2 1 Funktion “Smart Alarm”
6 3 2 2 Funktion “Beleuchtung
6 3 2 3 Funktion “Welle Min”
6 3 2 4 Funktion Wellenimp/Umdr’mw
6 3 2 5 Funktion ‘Radumfang”
6 3 2 6 Funktion “Breite”
6 3 2 7 Funktion “Gebl Min”
6 3 2 8 Funktion “Gebl Max”
6 3 2 9 Funktion ‘Geblimp/Umdr’
6 3 2 10 Funktion “Werte Rueckset’
6 3 2 11 Funktion ‘Saatreihenzahl”
6 3 2 12 Funktion ‘Klappenkanal 1 bzw
Klappenkanal 2″
6 3 2 13 Funktion ‘FGS Rhythm”
6 3 2 14 Funktion “Einheit Men/US”
6 3 2 15 Funktion “Fulse/Liter”
6 4 Montage Angaben
6 5 Störungen und AbhiIfe
6 5 1 Allgemeine Hinweise
6 5 2 Störungen
6 5 3 Warnmeldungen
6 5 3 1 Motorüberlastung
6 5 3 2 Doppelpiepston
6 5 4 Smart Alarm
6 6 Anlagen
6 6 1 Fahrgassenrhythmen
6 6 2 Eingabe Checkliste
7 Pflege und Wartung
7 1 Pflege
7 1 1 Reinigung
7 1 2 Konservierung
7 2 Betreiberunterstützung
7 3 Wartungsintervalle
7 4 Wartungsübersicht
7 4 1 Maschine abschmieren
7 4 2 Umgang mit Schmierstoffen
7 4 2 1 Hygiene
7 4 2 2 Lagerung und Umgang
7 4 2 3 Bei Verletzungen durch Öl
7 4 2 4 Verschütten von Öl
7 4 2 5 Ölbrände
7 4 2 6 Entsorgung von Altöl
7 4 3 Schmier u Betriebsstoffe
7 4 3 1 Hydraulikanlage
7 4 3 2 Abschmierstoffe
7 4 4 Schmierstellenübersicht
8 Störungen und Abhilfe
9 Ersatzteilliste

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.V
