Horsch Sawagen SW 3500 S Ersatzteilliste 80690152 – PDF DOWNLOAD (German)

Description

Horsch Sawagen SW 3500 S Ersatzteilliste 80690152 – PDF DOWNLOAD (German)

FILE DETAILS:

Horsch Sawagen SW 3500 S Ersatzteilliste 80690152 – PDF DOWNLOAD (German)

Language :German
Pages : 168
Downloadable : Yes
File Type : PDF
Size: 2.22 MB

SW 3500 S/Pronto 6 AS – 23651288
SW 3500 S/Maistro 8 RC – 23241276
SW 3500 S/Maistro 9 RC – 24091251

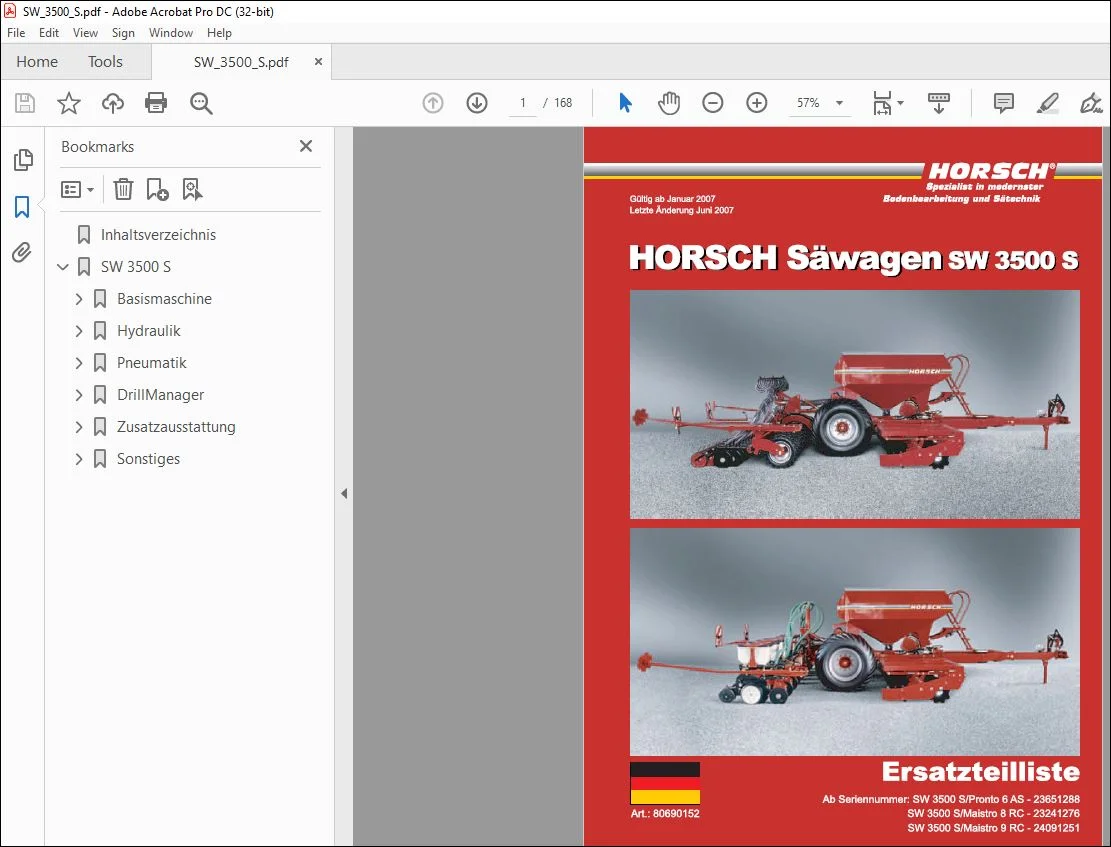

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Horsch Sawagen SW 3500 S Ersatzteilliste 80690152 – PDF DOWNLOAD (German)

Inhaltsverzeichnis…………………………….. 3
SW 3500 S…………………………………….. 5
Basismaschine……………………………… 5
Grundausstattung SW 3500 S………………. 5
Zugdeichsel……………………………. 6
Hauptrahmen……………………………. 8
Hydr. Klappzylinder Montage……………… 12
Hydr. Dreipunkt Montage…………………. 14
Einzeltank…………………………….. 16
Tankentleerungsschieber…………………. 20
Planenverdeck Einzeltank………………… 22
Aufstieg Einzeltank…………………….. 24
Doppeldrucktank………………………… 26
Tankdeckel SW………………………….. 28
Aufstieg Doppeldrucktank………………… 30
Sechscheibensystem……………………… 34
Sechscheibenelemente……………………. 38
Radachse für Bremstrommel li./re…………. 40
Bremstrommel für Radachse li./re…………. 42
Bereifung……………………………… 44
Beleuchtung……………………………. 46
Raum für Notizen……………………….. 48
Hydraulik…………………………………. 49
Hydraulik SW 3500 S…………………….. 49
Hydraulik System……………………….. 50
Hydraulik Scheibensystem………………… 54
Hydraulik PPF-Düngeeinrichtung…………… 56
Hydraulik Crossboard……………………. 58
Hydraulik Befüllschnecke………………… 60
Ventil-Block kpl. Montiert ME……………. 62
Hydr. Gebläse – Direkt 4.9 ccm Einzeltank…. 64
Hydr. Gebläse – Direkt 10 ccm Einzeltank….. 66
Hydr. Gebläse – Direkt 10 ccm Doppeltank….. 68
Hydr. Gebläse – Direkt 10 ccm Maistro RC….. 72
Hydr. Gebläse – Zapfwelle 11 ccm…………. 76
Rücklauf-Filter………………………… 80
Klappbarer Gebläsekorb………………….. 82
Hydr. Zylinder DZ 32 x 20 x 100………….. 84
Hydr. Zylinder RZ 50 x 30 x 170………….. 86
Hydr. Zylinder DZ 50 x 30 x 225………….. 88
Hydr. Zylinder RZ 50 x 30 x 225………….. 90
Hydr. Zylinder RZ 60 x 32 x 170………….. 92
Hydr. Zylinder RZ 60 x 32 x 225………….. 94
Hydr. Zylinder DZ 100 x 50 x 690…………. 96
Hydr. Zylinder DZ 110 (90) x 50 x 200…….. 98
Raum für Notizen………………………..100
Pneumatik………………………………….101
Pneumatik SW 3500 S……………………..101
Pneumatik System Einzeltank………………102
Pneumatik System Doppeldrucktank………….104
Hauptverteiler Ø 140 – 20 Abgänge…………106
Hydr. Gebläseauswahl…………………….108
Raum für Notizen………………………..112
DrillManager……………………………….113
DrillManager SW 3500 S…………………..113
DrillManager ME Einzeltank……………….114
DrillManager ME Doppeldrucktank…………..118
Saatmengenkontrolle ME…………………..122
Horsch Absperrschieber…………………..124
Horsch Dosiergerät VDO…………………..126
Horsch Zellenrotoren…………………….130
Raum für Notizen………………………..132
Zusatzausstattung…………………………..133
Zusatzausstattung SW 3500 S………………133
Zwischenachspacker 7.50-16 AS…………….134
Seitenpacker 7.50-16 AS………………….136
Anbaurahmen Spurlockerer…………………138
Spurlockererzinken………………………140
Hydr. Befüllschnecke…………………….142
Einfüllbleche…………………………..146
Bremsanlage…………………………….148
PPF-Düngeeinrichtung…………………….152
PPF-Düngerschar…………………………154
PPF-Abstreifer HM gefedert……………….156
Hydr. Crossboard………………………..158
Raum für Notizen………………………..160
Sonstiges………………………………….161
Sonstiges SW 3500 S……………………..161
Aufkleber und Hinweisschilder I…………..162
Aufkleber und Hinweisschilder II………….164
Raum für Notizen………………………..166

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]
