Hubtex Forklift MD20 Betriebsanleitung und Ersatzteilliste Manual 60980

Description

Hubtex Forklift MD20 Betriebsanleitung und Ersatzteilliste Manual 60980 – PDF DOWNLOAD

FILE DETAILS:

Hubtex Forklift MD20 Betriebsanleitung und Ersatzteilliste Manual 60980 – PDF DOWNLOAD

Language : GERMAN
Pages :275
Downloadable : Yes
File Type : PDF

TABLE OF CONTENTS:

Hubtex Forklift MD20 Betriebsanleitung und Ersatzteilliste Manual 60980 – PDF DOWNLOAD

Betriebsanleitung und Ersatzteilliste 1
Vorwort 3
Technische Spezifikation 5
Maßblatt und Datenblatt 13
Schilder und Aufkleber 15
Tragfähigkeit / Typenschild 17
Grundgerät 19
Hubgerüst 21
Kabine 23
EG-Konformitätserklärung 27
Gerätebeschreibung 29
Sicherheitshinweise 33
Inhalt 34
Definition 35
1 Symbol- und Hinweiserklärung 35
2 Art der Verwendung des Flurförderzeuges und Einsatzbereiche 36
21 Bestimmungsgemäße Verwendung des HUBTEX-Flurförderzeuges 36
22 Bestimmungsgemäße Verwendung mit Anbaugeräten 37
23 Bestimmungsgemäße Verwendung des HUBTEX-Flurförderzeuges im Schmalgang 38
24 Bestimmungswidrige Verwendung 38
25 Spezielle Risiken der Benutzung des HUBTEX-Flurförderzeuges 38
26 Restgefahren, Restrisiken 39
3 Betrieb mit dem HUBTEX-Flurförderzeuges, allgemeine Bestimmungen 39
31 Fahrerlaubnis 39
32 Regeln für den Fahrer 39
33 Überprüfung vor der täglichen Inbetriebnahme des HUBTEX-Flurförderzeuges 40
34 Fahren und Bremsen 40
35 Handhaben der Last 41
36 Fahren auf Steigungen, in Lastaufzügen, auf Überladebrücken und Containern 42
37 Ordnungsgemäße Absicherung beim Verlassen des HUBTEX-Flurförderzeuges 43
38 Ungewöhnliche Einsätze 43
39 Elektromagnetische Verträglichkeit (EMV) 43
310 Elektrostatische Aufladung 43
311 Geräusche und Schwingungen 43
4 Zusätzliche Bestimmungen für bestimmte Flurförderzeugarten 43
41 Elektro – Flurförderzeuge 43
42 Querstapler 44
43 Stapler mit hebbarem Arbeitsplatz sowie HUBTEX-Flurförderzeuge, die zu Fahren mit angehobener Last gebaut sind 44
44 HUBTEX-Flurförderzeuge in explosionsgefährdeten Bereichen 45
5 Zusätzliche Bestimmungen für den Betrieb mit besonderer Ausrüstung 45
51 Anbaugeräte am HUBTEX-Flurförderzeug 45
52 Arbeitsplattform am HUBTEX-Flurförderzeug 45
53 HUBTEX-Flurförderzeuge im Straßenverkehr 45
54 HUBTEX-Flurförderzeuge für das Handhaben von Containern 46
6 Wartung und Instandhaltung 46
61 Änderung des HUBTEX-Flurförderzeugs und mitgelieferte Anbaugeräte 46
62 Personen für Instandhaltung und wiederkehrende Prüfung 46
63 Ausführung der Instandhaltung 47
64 Qualität und Menge der erforderlichen Betriebsmittel 47
65 Ersatzteile 47
66 Wartungsarbeiten, für die keine besonderen Qualifikation erforderlich ist 47
67 Entsorgung von Fetten, Ölen, Batterien 47
68 Besondere Maßnahmen 47
7 Transport, erste Inbetriebnahme und Lagerung des HUBTEX-Flurförderzeuges sowie Entsorgung 49
71 Gewichte und Abmessungen 49
72 Transport und Verladen 49
73 Montage des HUBTEX-Flurförderzeuges und ggf der Anbaugeräte an HUBTEX-Flurförderzeuge 49
74 Prüfung vor erster Inbetriebnahme 49
75 Abschleppen und Verfahren 49
76 Maßnahmen bei längerer Stillegung, Lagerung 49
8 Anleitung für gesundheitsbewusstes Verhalten 50
81 Vermeidung von Rückenproblemen 50
82 Maßnahmen des Betreibers 50
83 Maßnahmen des Fahrers 50
9 Unfallsituationen 51
91 Anfahrunfall 51
92 Auf- und Absteigen 51
93 Quetschen und Scheren 51
94 Stapler kippt um 51
Inbetriebnahme 53
Bedienungshinweis 55
Hinweis für den Betreiber 57
Bedienungshinweis Stapler 59
Inhalt 60
1 Allgemeines 61
2 Übersicht 61
21 Allgemeine Übersicht 61
22 Das HUBTEX Farbgrafikterminal (HIT2) 62
23 Der Joystick 63
24 Das Kontroll- und Bedienfeld der Zusatzfunktionen (Option) 64
25 Der Fahrzeugsitz 64
3 Einstellung des Fahrzeugsitzes 65
4 Ein- / Ausschalten des Staplers 66
41 Einschalten (Login) 66
42 Ausschalten (Logout) 67
5 Anzeigen des HUBTEX Farbgrafikterminals (HIT2) 68
51 Informationsanzeigen 68
52 Anzeige im Normalbetrieb 68
53 Erklärung der Anzeigefelder 68
54 Darstellung der Möglichen Lenkprogramme 75
6 Fahren 76
61 Fahren Allgemein 76
62 Fahren im Automatikbetrieb (Option) 77
7 Bremsen 78
71 Bremsen bei normalem Fahrbetrieb 78
72 Bremsen im Notfall 78
8 Abstellen 78
9 Gabelzinken- und Hubgerüstbewegungen 79
10 Batterieladen 80
11 Frequenzgenerator (Option) 80
Wartung 81
Wartung Stapler 83
Inhalt 84
1 Allgemeines 85
11 Wartungspersonal 85
12 Wartungsintervalle 85
13 Ersatzteile 85
14 Entsorgung von Fetten, Ölen, Batterien 85
2 Vorschriften zur Vermeidung von Unfällen 86
21 Sicherheitsmaßnahmen 86
22 Anheben und Aufbocken 86
23 Reinigungsarbeiten 86
24 Arbeiten an elektrischen Ausrüstungen 86
25 Schweißarbeiten 86
26 Sicherheitsvorrichtungen 86
27 Einstellwerte 87
28 Bereifung 87
29 Abschleppen und Verfahren 87
210 Maßnahmen bei längerer Stillegung, Lagerung 87
3 Wartungsintervalle 88
4 Schmierstellen 97
5 Hydrauliköl, Schmierstoffe, Fette 98
51 Hydrauliköl 98
52 Getriebeöl der Radnabenantriebe 98
53 Fette für Profile 98
54 Fette für Wälz- und Gleitlager 98
55 Schmierstoffe für Ketten 98
6 Hydraulikölwechsel 99
7 Hydraulikschläuche 99
8 Radnabenantrieb 99
81 Motor 99
82 Getriebe100
83 Federkraftbremse101
9 Elektro-Hydropumpe101
91 Pumpenmotor101
92 Hydraulikpumpe102
93 Montage / Demontage102
10 Anzugsdrehmoment der Schrauben103
101 Anzugsdrehmomente der Schrauben103
102 Anzungsdrehmomente der Radschrauben104
103 Anzugsdrehmomente der Spannsätze104
11 Prüfbericht105
12 Dokumentation der Wartungsarbeiten106
121 Wartungsintervalle106
122 Wechsel des Hydrauliköls109
123 Bemerkungen110
Personenschutzanlage113
Batterie115
Aquamatic118
Elektolytumwälung120
Ladegerät123
Hinweis auf Ersatzteilbestellung149
Ihre Ansprechpartner150
Ersatzteillisten152
Rahmen, Antriebsrad, Lastrad153
Rahmen, hinten154
Antriebsrad162
Antriebseinheit163
Einradtriebwerk166
Elektromotor170
Rahmen, vorne173
Lastrad182
Kabine183
Hubgerüst und Anbauten187
Hubgerüst188
Ausschubschlitten193
Gabelträger194
Hydraulische Gabelverstellung198
Gabelzinken201
Elektrohydopumpe202
Hydraulikzylinder203
3708508-2550203
3708009204
Proportionalsteuerblock205
Rücklauffilter206
Regalführungsrolle, vorne207
Regalführungsrolle, hinten208
Batterie, Ladegerät und Zubehör209
Hydraulik210
Hydraulikschaltplan211
Hydraulikplanstückliste212
Elektrodokumentation213
Parameterliste214
Schaltplan241
Stückliste271

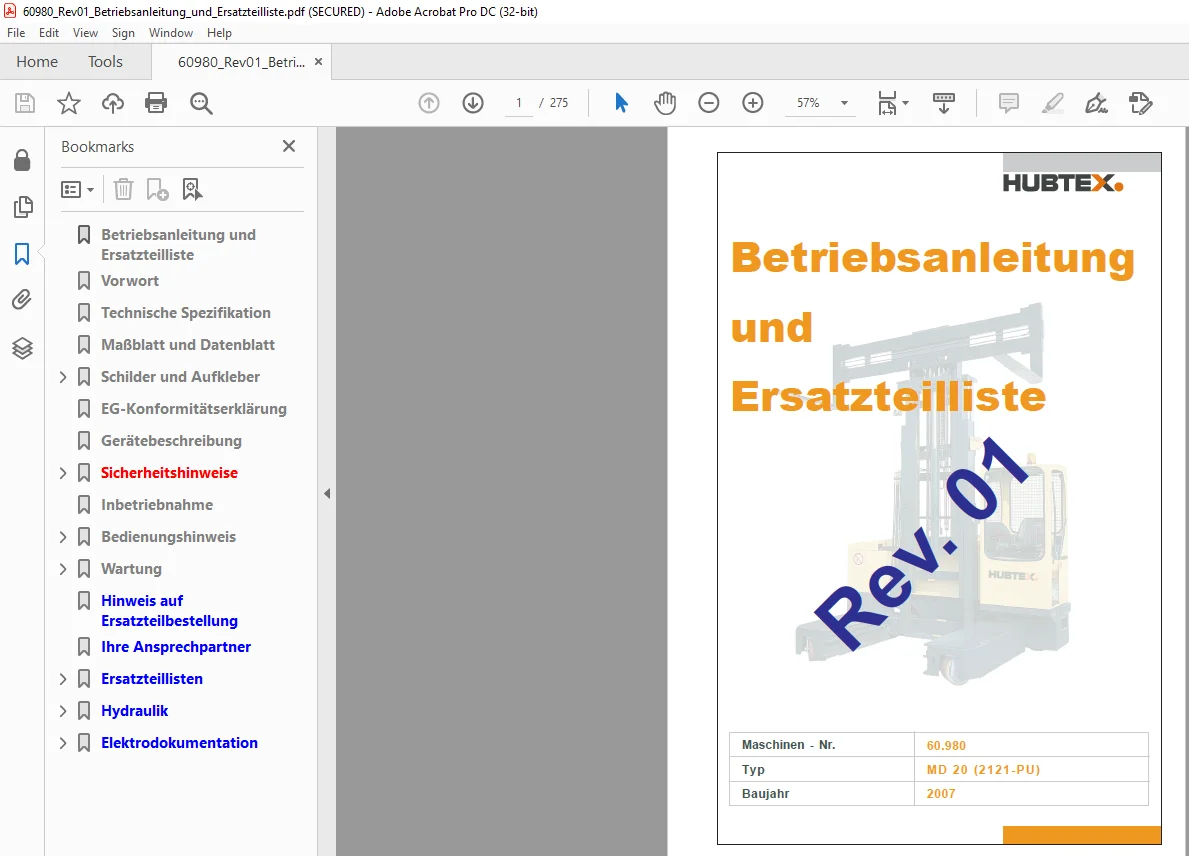

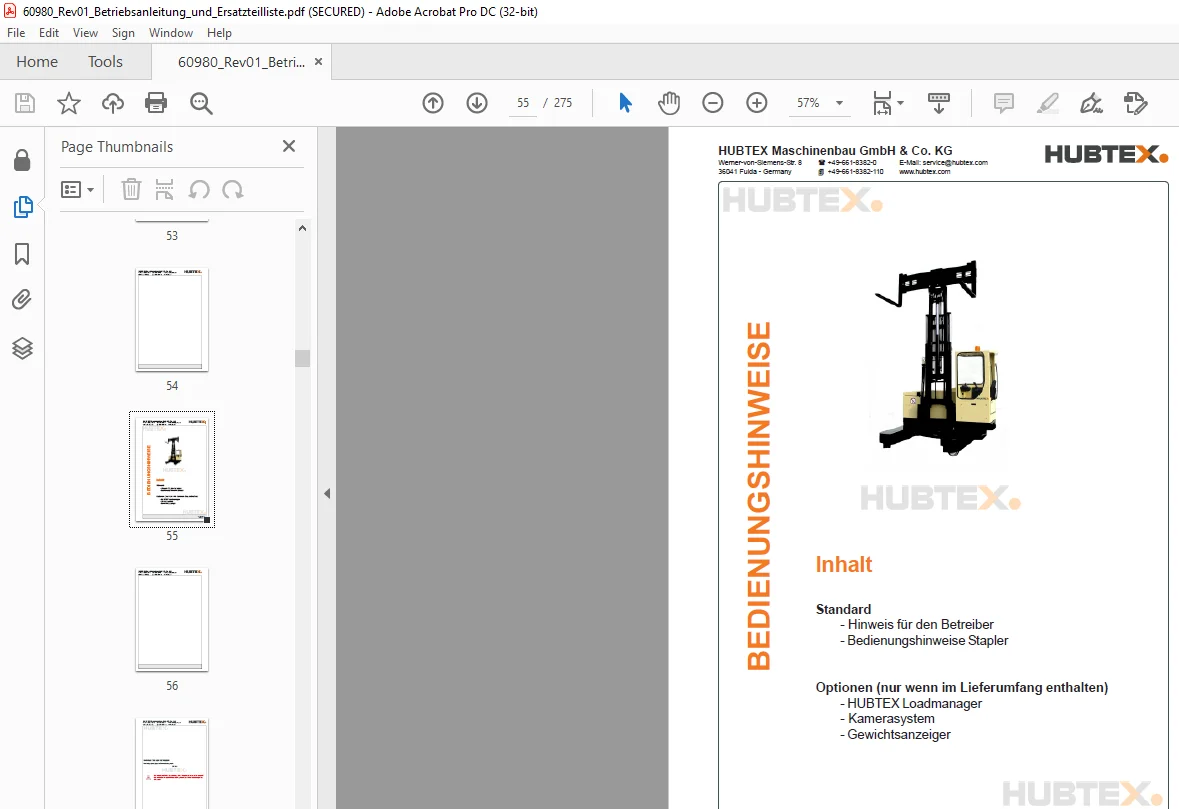

IMAGES PREVIEW OF THE MANUAL:
