Hubtex Forklift MU35 Betriebsanleitung und Ersatzteilliste Manual 55607

Description

Hubtex Forklift MU35 Betriebsanleitung und Ersatzteilliste Manual 55607  – PDF DOWNLOAD

FILE DETAILS:

Hubtex Forklift MU35 Betriebsanleitung und Ersatzteilliste Manual 55607  – PDF DOWNLOAD

Language : GERMAN
Pages :203
Downloadable : Yes
File Type : PDF

TABLE OF CONTENTS:

Hubtex Forklift MU35 Betriebsanleitung und Ersatzteilliste Manual 55607  – PDF DOWNLOAD

Betriebsanleitung und Ersatzteilliste 1
Ihre Ansprechpartner 2
Vorwort 3
Technische Spezifikation 4
Maßblatt 9
Datenblatt 10
Tragfähigkeitsschild 11
Typenschild 12
EG-Konformitätserklärung 13
Gerätebeschreibung 14
Sicherheitshinweise 17
Inhalt 18
Definition 19
1 Symbol- und Hinweiserklärung 19
2 Allgemeine Sicherheitsvorschriften 20
21 Bestimmungsgemäße Verwendung 20
22 Bestimmungswidrige Verwendung 20
23 Spezielle Risiken der Benutzung des HUBTEX-Flurförderzeuges 20
24 Gefahrenbereich 20
25 Restgefahren, Risiken 20
26 Beschädigungen und Mängel 21
27 Veränderungen und Nachrüstungen 21
28 Organisatorische Massnahmen 21
29 Jährliche Prüfung 21
210 Ersatzteile 21
3 Anforderungen an das Personal 22
31 Betreiber 22
32 Bedienpersonen 22
33 Rechte, Pflichten und Verhaltensregeln für die Bedienperson 22
34 Verbot der Nutzung durch Unbefugte 22
4 Sicherheitsvorschriften für das Bedienpersonal 23
41 Prüfung vor Arbeitsbeginn 23
42 Verhalten beim Bedienen 23
43 Transportfahrten 23
44 Sichtverhältnisse beim Fahren 23
45 Fahren im Gefälle und auf Steigungen 23
46 Befahren von Ladebrücken 24
47 Aufnahme von Ladeeinheiten 24
48 Personen im Gefahrenbereich 24
49 Umgang mit Lasten 24
410 Abstellen des HUBTEX-Flurförderzeuges 24
5 Anforderungen an die Fahrwege 25
51 Fahrwege 25
52 Gefahrenstellen 25
53 Absicherung des Arbeitsbereiches und der Fahrwege 25
6 Wartung und Reparatur 26
7 Sicherheitsvorschriften im Umgang mit Betriebsstofften 26
71 Getriebeöl, Motoröl 26
72 Hydrauliköl 26
73 Batteriesäure 26
8 Laden und Auswechseln der Batterie 27
81 Wartungspersonal 27
82 Brandschutzmaßnahmen 27
83 Gesichertes Abstellen 27
84 Batteriewechsel 27
85 Befestigung der Batterie 27
86 Batteriegewicht und -abmessungen 27
87 Wartung und Aufladen der Batterie 27
Inbetriebnahme 28
Hinweis für den Betreiber 29
Bedienungshinweis 30
Inhalt 31
1 Allgemeines 32
2 Übersicht 32
21 Allgemeine Übersicht 32
22 Das HUBTEX Infomations Terminal (HIT) 33
23 Der Joystick 34
24 Das Kontroll- und Bedienfeld der Zusatzfunktionen (Option) und des Resettasters 35
25 Das Accumeter GE-Steuerung (Option) 36
26 Der Fahrzeugsitz 37
27 Das Abseilgerät 37
3 Betreten und Verlassen der Kabine 38
4 Verlassen der Kabine im Notfall 38
5 Die Not-Ablasseinrichtung 38
6 Einstellung des Fahrzeugsitzes 39
61 Gewichtseinstellung 39
62 Horizontaleinstellung 39
63 Rückenlehneneinstellung 39
7 Ein-/Auschalten des Staplers 40
71 Einschalten (Login) 40
72 Ausschalten (Logout) 41
8 Anzeigen des Hubtex Informations-Terminals (HIT) 42
81 Informationsanzeige 42
82 Anzeige im Normalbetrieb 42
83 Erklärung der Anzeigefelder 43
84 Darstellung der möglichen Lenkprogramme 48
9 Fahren 49
10 Bremsen 50
101 Bremsen bei normalem Fahrbetrieb 50
102 Bremsen im Notfall 50
11 Abstellen 50
12 Gabelzinken- und Hubgerüstbewegungen 51
13 Batterieladen 52
Bedienungshinweis Abseilgerät 53
Batterie 61
Ladegerät 66
Wartung 96
Inhalt 97
1 Allgemeines 98
11 Wartungspersonal 98
12 Wartungsintervalle 98
13 Jährliche Prüfung 98
14 Ersatzteile 98
15 Umweltschutz 98
2 Vorschriften zur Vermeidung von Unfällen 99
21 Sicherheitsmaßnahmen 99
22 Anheben und Aufbocken 99
23 Reinigungsarbeiten 99
24 Arbeiten an elektrischen Ausrüstungen 99
25 Schweißarbeiten 99
26 Sicherheitsvorrichtungen 99
27 Einstellwerte 99
28 Abschleppen 99
3 Wartungsintervalle100
4 Schmierstellen102
5 Hydrauliköl, Schmierstoffe, Fette103
51 Hydrauliköl103
52 Getriebeöl der Radnabenantriebe103
53 Fette für Profile103
54 Fette für Wälz- und Gleitlager103
55 Schmierstoffe für Ketten103
6 Hydraulikölwechsel104
7 Hydraulikschläuche104
8 Radnabenantrieb104
81 Motor104
82 Getriebe104
83 Federkraftbremse105
9 Elektro-Hydropumpe106
91 Pumpenmotor106
92 Hydraulikpumpe106
93 Montage / Demontage106
10 Anzugsdrehmoment der Schrauben108
11 Dokumentation der Wartungsarbeiten109
111 Wartungsintervalle109
112 Wechsel des Hydrauliköls112
113 Bemerkungen113
Hinweis auf Ersatzteilbestellung115
Ersatztellisten116
Rahmen hinten117
Rahmen vorne118
Radnabenatrieb121
Elektromotor124
Lastrad125
Kabine126
Hubgerüst129
Ausschubschlitten132
Gabelträger135
Gabelverstellung136
Elektrohydopumpe137
3001798137
3001878140
Hydraulikzylinder141
3708519141
3708009142
3708469143
3708470144
Proportionalsteuerblock145
Rücklauffilter146
Führungsrolle147
Hydraulik148
Hydraulikschaltplan149
Hydraulikplanstückliste150
Elektrodokumentation151
Parameterliste152
Schaltplan165
Stückliste197

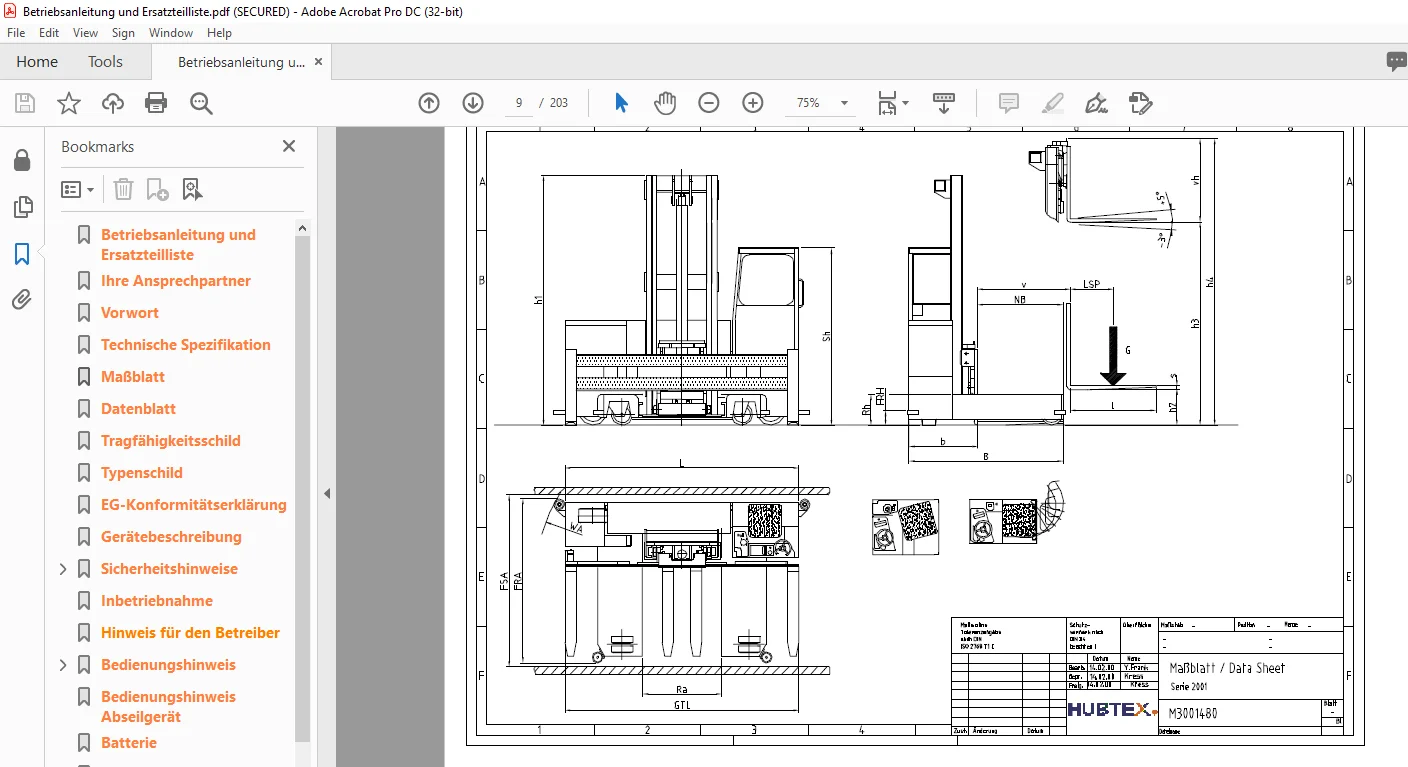

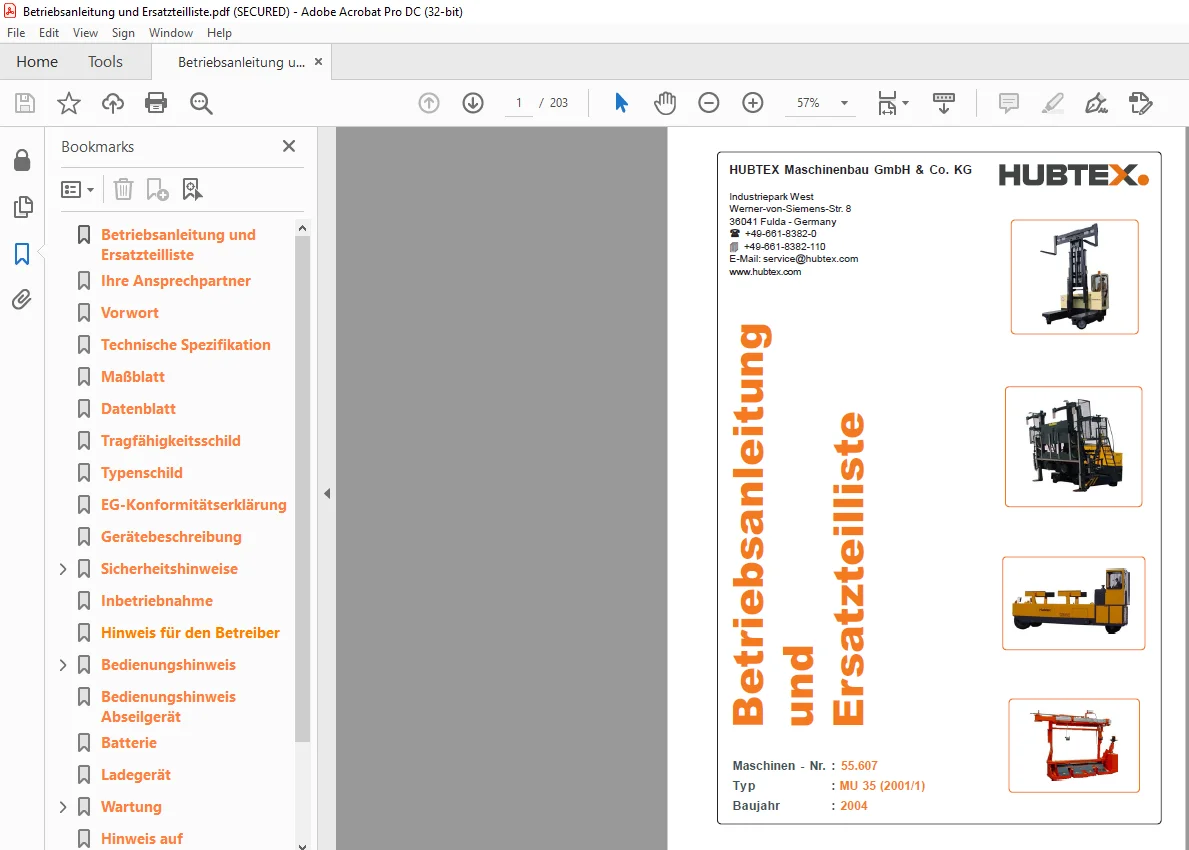

IMAGES PREVIEW OF THE MANUAL:
