Hyster Electric E40XL E50XL E55XL E60XL (C108) Parts Manual – PDF DOWNLOAD

DESCRIPTION:

Hyster Electric E40XL E50XL E55XL E60XL (C108) Parts Manual – PDF DOWNLOAD

HOW TO USE THE ILLUSTRATED PARTS MANUAL:

  • This parts manual describes and illustrates assemblies, subassemblies, and detail parts needed for service replacement.
  • The different constructions are indicated by keys and footnotes.
HOW TO FINO THE DESIRED PART NUMBER
WHEN THE PART NUMBER AND THE NEXT HIGHER ASSEMBLY IS NOT KNOWN:
1. Determine the function and application of the part required. Tum to the illustrated index page immediately behind the front cover. Choose the general area of reference most likely to include the part.
2. Find the page number for the reference number you choose and tum to that page. Use the division index to determine the assembly which would normally contain the part required. Then locate the part on the assembly breakdown page.
WHEN THE PART NUMBER IS NOT KNOWN AND THE NEX.T HIGHER ASSEMBLY IS KNOWN:
3. Determine the assembly the required part is used on. Tum to the Master Index immediately following the Illustrated Index.
4. Locate the assembly the required part is used on and tum to the page indicated for that assembly. Then locate the part on the assembly breakdown page.
WHEN THE PART NUMBER IS KNOWN:
5. Use the numerical index at the back of the manual to find the part number. Tum to the figure listed and locate the part as indicated by the reference number.
GENERAL:
The assembly breakdowns include part numbers, description, quantities required, keys and footnotes to help in selecting the correct parts.
6. Keys are used to show effective serial numbers for two or more similar assemblies, RH and LH assembly parts, etc. Selectthe appropriate key, “A”, “B”, “C” or “D” and the corresponding quantity column to find the required parts.
7. lndented descriptions under “Name of Part” are used to indicate assemblies and sub-parts of assemblies. In the example, LOAD ROLLER (Item 2) is a subpart of the major assembly CARRIAGE.
8. Quantities shown are for one assembly. The quantities of the subpart LOAD ROLLER are indicated as six and six. This means six per CARRIAGE assembly.

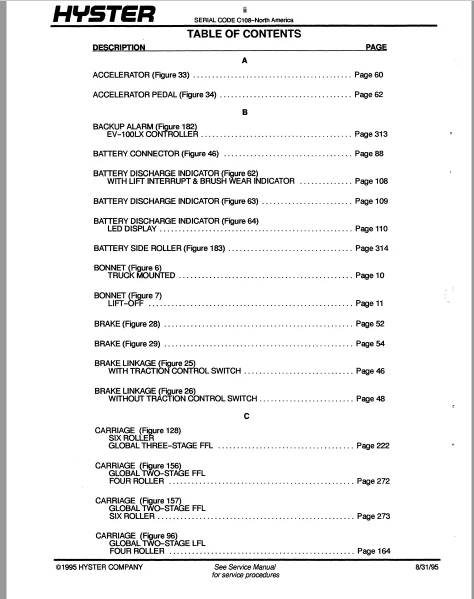

TABLE OF CONTENTS:

Hyster Electric E40XL E50XL E55XL E60XL (C108) Parts Manual – PDF DOWNLOAD

1 FRAME Page 3
2 DRIVE AXLE Page 15
3 STEERING Page 27
4 BRAKE & ACCELERATOR Page 45
5 ELECTRICAL SYSTEM Page 63
6 HYDRAULIC Page 111
7 MAST- VISTA TWO-STAGE LFL (A507) Page 131
8 MAST-GLOBAL TWO-STAGE LFL(C507, C562) Page 149
9 MAST-VISTA THREE-STAGE FFL (A508) Page 169
10 MAST-GLOBAL THREE-STAGE FFL (C508, C563) Page 203
11 MAST-VISTA TWO-STAGE FFL (A509) Page 227
12 MAST-GLOBAL TWO-STAGE FFL (C509, C564) Page 255
13 MAST-VISTA FOUR-STAGE FFL (8515) Page 277
14 OPTIONAL EQUIPMENT Page 295
NUMBERICAL INDEX Page 315
A
ACCELERATOR (Figure 33) Page 60
ACCELERATOR PEDAL {Figure 34) Page 62
B
BACKUP ALARM (Figure 182)
EV-100LX CONTROLLER Page 313
BATTERY CONNECTOR (Figure 46) Page 88
BATTERY DISCHARGE INDICATOR (Figure 62)
WITH LIFT INTERRUPT & BRUSH WEAR INDICATOR Page 108
BATTERY DISCHARGE INDICATOR (Figure 63) Page 109
BATTERY DISCHARGE INDICATOR (Figure 64)
LED DISPLAY Page 110
BATTERY SIDE ROLLER (Figure 183) Page 314
BONNET (Rgure 6)
TRUCK MOUNTED Page 10
80’i~W g-~Fr~-~~ Page 11
BRAKE (Figure 28) Page 52
BRAKE (Figure 29) Page 54
BRAKE UNKAGE (Figure 25)
WITH TRACTION CONTROL SWITCH Page 46
BRAKE UNKAGE (Figure 26)
WITHOUT TRACTION CONTROL SWITCH Page 48
C
CARRIAGE {Figure 128)
SIXROLLER
GLOBAL THREE-STAGE FFL Page 222
CARRIAGE (Figure 156)
GLOBAL TWO-STAGE FFL
FOUR ROLLER Page 272
CARRIAGE (Figure 157)
GLOBAL TWO-STAGE FFL
SIX ROLLER Page 273
CARRIAGE (Figure 96)
GLOBALTWO-STAGELFL
FOUR ROLLER Page 164
CARRIAGE (Figure 97)
GLOBAL TWO-STAGE LFL
PAGE
SIX ROLLER Page 165
CARRIAGE VISTA THREE-STAGE FFL (Figure 113) Page 197
corg~~gΒ·r~t8~~:~ING Page 105
CONTACTOR PANEL (Figure 47)
WITHOUT REGENERATIVE BRAKING Page 90
CONTACTOR PANEL (Figure 49)
WITH REGENERATIVE BRAKING Page 92
CONTACTOR-1 A/PUMP (Figure 52)
STANDARD Page 96
CONTACTOR-1A/RB & FIELD WEAKENING (Figure 59) Page 104
CONTACTOR-1 A/RB (Figure 53)
PREMIUM Page 97
CONTACTOR-1A/RB (Figure 54) Page 98
CONTACTOR-FIELD WEAKENING (Figure 56)
PREMIUM Page 100
CONTACTOR-FIELD WEAKENING (Figure 57) Page 101
CONTACTOR-FORWARD/REVERSE (Figure 50) Page 93
CONTACTOR-FORWARD/REVERSE (Figure 51) Page 95
CONTACTOR-PUMP (Figure 55)
CONTACTOR HYDRAULIC Page 99
CONTROL PANEL (Figure 36)
STANDARD Page 68
CONTROL PANEL (Figure 37)
PREMIUM Page 70
CONTROL PANEL (Figure 40)
CONTACTOR HYDRAULIC Page 76
CONTROL PANEL (Figure 43)
SCR HYDRAULIC Page 82
CONTROL VALVE (Figure 74)
TWO FUNCTION Page 124
CONTROL VALVE (Figure 75)
THREE FUNCTION Page 126
CONTROL VALVE LINKAGE (Figure 73) Page 122
COUNTERWEIGHT (Figure 5) Page 9
CYLINDER (Figure 94)
GLOBAL TWO-STAGE LFL (E40-50XL) Page 160
CYLINDER (Figure 95)
GLOBAL TWO-STAGE LFL (E60XL) Page 162
CYLINDER
GLOBAL TWO-STAGE LFL (E40-50XL) Page 161
D
DRIVE AXLE (Figure 1 O) Page 16
E
ELECTRICAL SYSTEM (Figure 35) Page 66
ELECTRICAL SYSTEM (Figure 38)
CONTACTOR HYDRAULIC Page 72
ELECTRICAL SYSTEM (Figure 39)
CONTACTOR HYDRAULIC Page 74
ELECTRICAL SYSTEM (Figure 41)
SCR HYDRAULIC Page 78
ELECTRICAL SYSTEM (Figure 42)
SCR HYDRAULIC Page 80
EV100LX CONTACTOR PANEL (Figure 48)
WITHOUT REGENERATIVE BRAKING Page 91
EV-100LX CONTACTOR PANEL (Figure 58)
WITH REGENERATIVE BRAKING Page 102
F
FLOORPLATES & COVERS (Figure 3) Page 6
FORKS (Figure 100)
GLOBAL TWO-STAGE LFL (EGOXL) Page 168
FORKS (Figure 116)
VISTA THREE-STAGE FFL (E40-55XL) Page 200
FORKS (Figure 117)
VISiA THREE-STAGE FFL (EGOXL) Page 201
FORKS (Figure 130)
GLOBAL THREE-STAGE FFL (E40-50Xl) Page 224
FORKS (Figure 131)
GLOBAL THREE-STAGE FFL (EGOXL) Page 225
FORKS (Figure 144)
VISTA TWO-SiAGE FFL (E40-55XL) Page 253
FORKS (Figure 145)
VISTA TWO-SiAGE FFL (EGOXL) Page 254
FORKS (Figure 159)
GLOBAL TWO -:STAGE FFL (E40-50Xl) Page 275
FORKS (Figure 160)
GLOBAL TWO-STAGE FFL (E60XL) Page 276
FORKS (Figure 171)
VISiA FOUR-STAGE FFL (E40-50XL) Page 294
FOi~~,cr~~!~TAGE LFL Page 146
FORKS (Figure 88)
VISTA TWO-STAGE LFL Page 147
FORKS (Figure 99)
GLOBAL TWO-STAGE LFL (E40-50XL) Page 167
FREE-LIFT (Figure 122)
GLOBAL THREE-STAGE FFL Page 212
FREE-LIFT CYLINDER (Figure 126)
GLOBAL THREE-STAGE FFL (1:40-SOXL) Page 220
FREE-LIFT CYLINDER (Figure 127)
GLOBAL THREE-STAGE FFL (EGOXL) Page 221
FREE-LIFT (Figure 149)
GLOBAL TWO-STAGE FFL Page 262
FREE-LIFT CYLINDER (Figure 154)
GLOBAL TWO-STAGE FFL (E40-50XL) Page 270
FREE-LIFT CYLINDER (Figure 155)
PAGE
GLOBAL TWO-STAGE FFL (E60XL) Page 271
FREE-LIFT (Figure 106)
VISTA THREE-STAGE FFL Page 180
FREE-LIFT (Figure 107)
VISTATHREE-STAGE FFL Page 182
H
HAND PUMP (Figure 16) Page 30
HAND PUMP (Figure 17)
OPTIONAL Page 32
HEADER HOSE (Figure 141)
VISTA TWO-STAGE FFL Page 248
HEADER HOSE (Figure 168)
VISTA FOUR-STAGE FFL Page 290
HEADER HOSE (Figure 83)
VISTA TWO-STAGE LFL Page 140
HEADER HOSE (Figure 84)
VISTA TWO-STAGE LFL Page 142
HYDRAULIC (Figure 65) Page 112
HYDRAULIC MOTOR (Figure 68)
STANDARD Page 117
HYDRAULIC MOTOR (Rgure 69)
STANDARD Page 118
HYDRAULIC MOTOR (Figure 70)
PREMIUM Page 119
HYDRAULIC MOTOR (Figure 71)
PREMIUM Page 120
HYDRAULIC PUMP (Figure 67) Page 116
HYDRAULIC TANK (Figure 77) Page 130
INNER MAST (Figure 120)
GLOBAL THREE-STAGE FFL Page 208
INNER MAST (Figure 90)
GLOBAL TWO-STAGE LFL Page 152
INSTRUMENT PANEL (Figure 61) Page 106
L
LABELS & PAINT (Figure 2) Page 4
GLOBAL TWO-STAGE LFL Page 154
LIGHTS (Figure 179) Page 308
LIGHTS (Figure 180) Page 31 O
LOAD BACKREST EXTENSION (Figure 129)
GLOBAL THREE-STAGE FFL Page 223
LOAD BACKREST EXTENSION (Figure 158)
GLOBAL TWO-STAGE FFL Page274
LOAD BACKREST EXTENSION (F19ure 98)
GLOBAL TWO-STAGE LFL Page 166
LOAD BACKREST EXTENSION (F19ure 115)
VISTATHREE-STAGE FFL Page 199
LOAD BACKREST EXTENSION (Figure 143)
VISTA TWO-STAGE FFL Page 252
LOAD BACKREST EXTENSION (Figure 170)
VISTA FOUR-STAGE FFL Page 293
LOAD BACKREST EXTENSION (Figure 86)
VISTA TWO-STAGE LFL Page 145
M
MAIN CYLINDER (Figure 125)
GLOBAL THREE-STAGE FFL Page 218
MAIN CYLINDER (Figure 152)
GLOBAL TWO:-STAGE FFL (LEFT HAND) Page 268
MAIN CYLINDER (Figure 153)
GLOBAL TWO:-STAGE FFL (RIGHT HAND) Page 269
MAIN CYLINDER (F19ure 108)
VISTATHREE-STAGE FFL Page 185
MAIN CYLINDER (Figure 137)
VISTA TWO-STAGE FFL Page 238
MAIN CYLINDER (F19ure 165)
VISTA FOUR-STAGE FFL Page 286
MAIN LIFT (Figure 148)
GLOBAL TWO-STAGE FFL Page 260
MAl~1~!fl-Ε‚~~’g~~~AGE FFL Page 176
MAIN LIFT (Figure 121)
GLOBAL THREE-STAGE FFL Page 21 O
MAIN LIFT (Figure 134)
VISTA TWO-STAGE FFL Page 232
MAIN LIFT (Figure 135)
VISTA TWO-STAGE FFL Page 234
MAIN LIFT (Figure 163}
VISTA FOUR-STAGE FFL Page 282
MAST (Figure 161)
VISTA FOUR-STAGE FFL
OUTER AND NUMBER TWO Page 278
MAST (Figure 162)
VISTA FOUR-STAGE FFL
INNER AND NUMBER THREE Page 280
MAST INSTALLATION (Figure 123)
GLOBAL THREE-STAGE FFL Page 214
MASTER CYLINDER (Figure 27) Page 50
TENTS
DESCRIPTION
o
OUTER MAST (Figure 118)
PAGE
GLOBAL THREE-STAGE FFL Page 204
OUTER MAST (Figure 146)
GLOBAL TWO-STAGE FFL Page 256
OUTER MAST (Figure 89)
GLOBAL TWO-STAGE LFL Page 150
OUTER MAST (Figure 101)
VISTA THREE-STAGE FFL Page 170
OVERHEAD GUARD (Figure 4) Page 8
p
PARK BRAKE (Figure 30)
LEVER ACTUATED Page 56
PARK BRAKE (Figure 31)
SEAT ACTUATED Page 57
PARK BRAKE LINKAGE (Figure 32)
SEAT ACTUATED Page 58
PUBLICATIONS (Figure 1) Page 1
PUMP & MOTOR MOUNTING (Figure 66) Page 114
PUMP PANEL (Figure 45) Page 86
s
SEAT ATTACHING PARTS (Figure 8) Page 12
SEAT (Figure 9) Page 14
SIDESHIFT CARRIAGE (Figure 174) Page 300
SIDESHIFT CARRIAGE (Figure 176)
VISTA MASTS Page 302

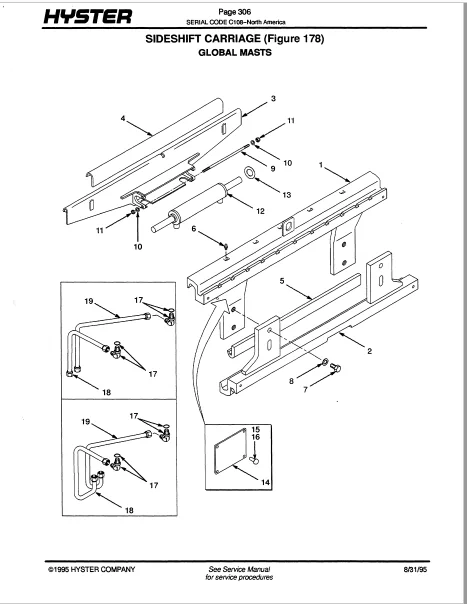

SIDESHIFT CARRIAGE (Figure 178)
GLOBAL MASTS Page 306
SIDESHIFT CARRIAGE
VISTA MASTS Page 303
SIDESHIFr CYLINDER (Figura 175) Page 301
SIDESHIFr CYLINDER (Figura 177) Page 304
STEERING AXLE (Figura 24) Page 42
STEERING COLUMN (Figura 15) Page 28
STEERING CYLINDER (Figura 19) Page 36
STEERING LINES (Figura 18) Page 34
STEERING MOTOR (Figura 21) Page 38
STEERING MOTOR (Figure 22)
OPTIONAL Page 39
STEERING PUMP (Figura 20) Page 37
STROBE LIGHT (Figure 181)
MEDIUM INTENSITY Page 312
T
TILT CYLINDER (Figure 72) Page 121
TIRE & WHEEL (Figura 172)
STEER WHEEL Page 296
TIRE & WHEEL (Figure 173)
DRIVE WHEEL Page 298
TRACTION MOTOR (Figure 12)
9 25 INCH DIAMETER Page 20
TRACTION MOTOR (Figure 14)
11 38 INCH DIAMETER Page 24
TRACTION PANEL (Ftgure 44)
36/48 VOLT STANDARD & PREMIUM Page 84
TRANSMISSION & DIFFERENTIAL (Figure 11) Page 18

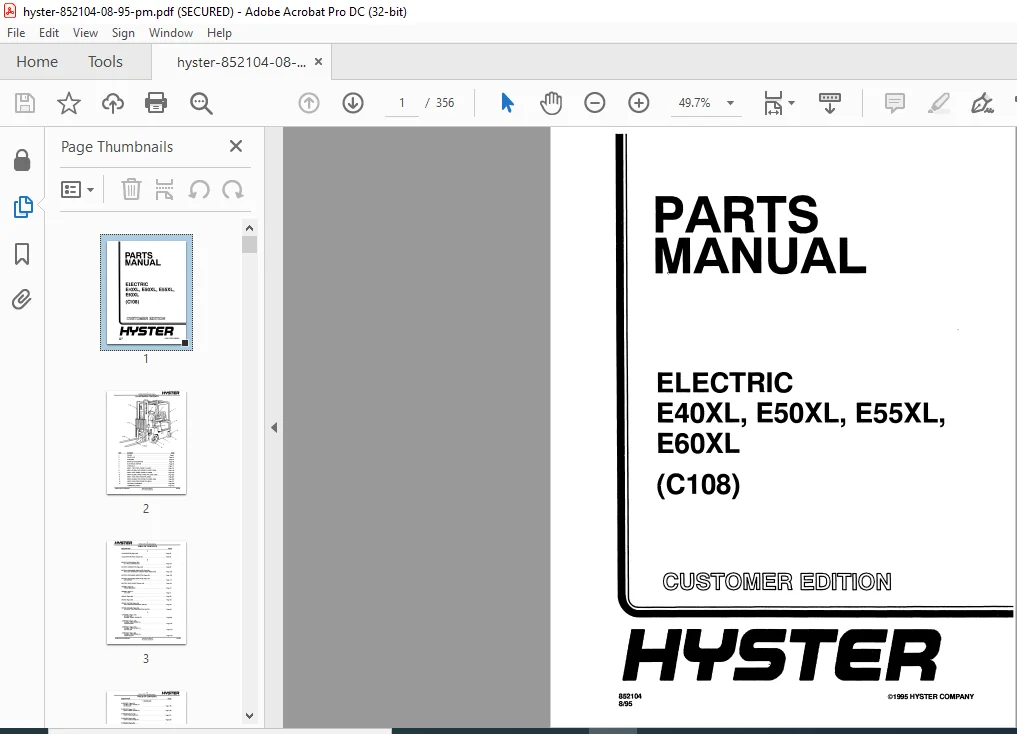

IMAGES PREVIEW OF THE MANUAL:
