Isuzu Hitachi 4HK1X/6HK1X Tier3 ПРОМЫШЛЕННЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ PDF

Description

Isuzu Hitachi 4HK1X/6HK1X Tier3 ПРОМЫШЛЕННЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ – PDF DOWNLOAD

FILE DETAILS:

Isuzu Hitachi 4HK1X/6HK1X Tier3 ПРОМЫШЛЕННЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ – PDF DOWNLOAD

Language : Russian
Pages : 116
Downloadable : Yes
File Type : PDF

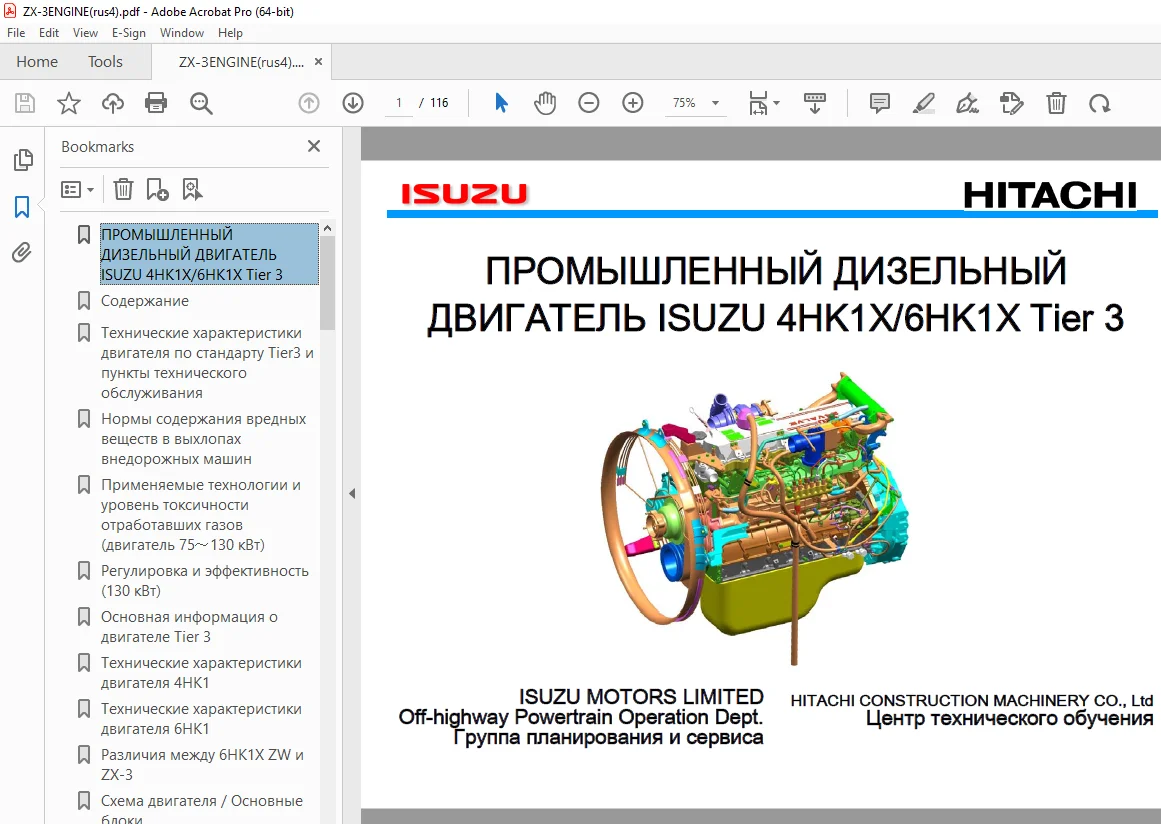

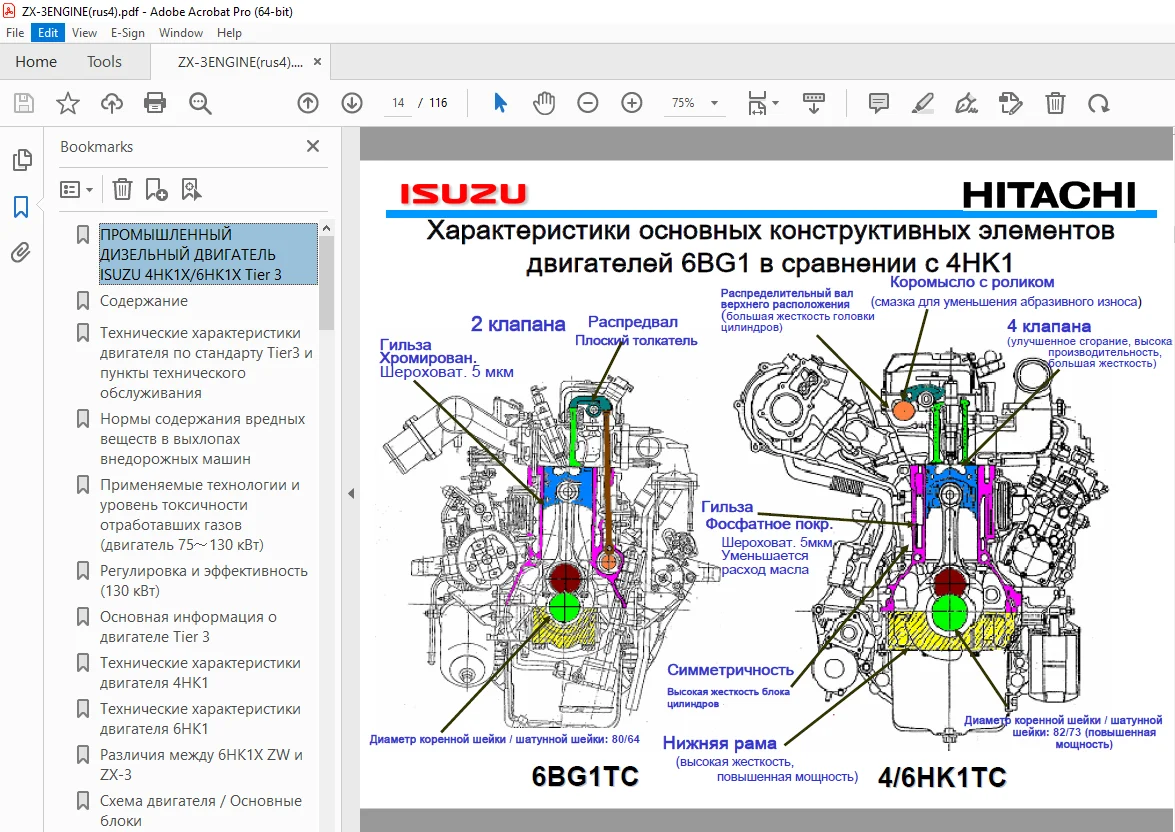

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Isuzu Hitachi 4HK1X/6HK1X Tier3 ПРОМЫШЛЕННЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ – PDF DOWNLOAD

ПРОМЫШЛЕННЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ISUZU 4HK1X/6HK1X Tier 3 1
Содержание 2
Технические характеристики двигателя по стандарту Tier3 и пункты технического обслуживания 3
Нормы содержания вредных веществ в выхлопах внедорожных машин 4
Применяемые технологии и уровень токсичности отработавших газов (двигатель 75～130 кВт) 7
Регулировка и эффективность (130 кВт) 8
Основная информация о двигателе Tier 3 9
Технические характеристики двигателя 4HK1 10
Технические характеристики двигателя 6HK1 11
Различия между 6HK1X ZW и ZX-3 12
Схема двигателя / Основные блоки 13
Характеристики основных конструктивных элементов двигателей 6BG1 в сравнении с 4HK1 14
Высокая прочность(по аналогии с конструкцией нижней рамы) 15
Сравнение поршней 16
Компактная конструкция(Преимущество перед стандартами семейства Tier4 по токсичности отработанных газов) 17
Расположение датчиков 23
Расположение датчиков 26
Расположение датчиков (6HK1) 27
Схема системы (4HK1) 28
Схема системы (6HK1) 29
Сравнение с обычной системой 30
Характеристики системы с топливным коллектором 31
Управление фазами впрыска топлива 33
Управление фазами впрыскивания топлива 34
Диаграмма ECM (модуль управления двигателем) (двигатель 4HK1) 35
Диаграмма модуля управления двигателем) (двигатель 6HK1) 36
Система управления 37
Функции ECM (Модуль управления двигателем) 38
Характеристики впрыска топлива при пуске двигателя 40
Управление при перегреве 43
Система QOS (Система быстрого пуска) 44
Система топливного коллектора (SCV) 48
Основные компоненты 49
Подача топливного насоса 51
Топливный коллектор 55
Ограничитель давления 56
Топливный демпфер 59
Принцип работы топливного демпфера (при остановке впрыска топлива) 60
Принцип работы топливного демпфера(при демпфировании) 61
Принцип работы топливного демпфера (при аномальной подаче топлива) 62
Топливная форсунка 63
Схема топливной форсунки 64
Цепь топливных форсунок 65
Принцип работы топливной форсунки – (сигнала нет) — 66
Принцип работы топливной форсунки – (получен сигнал) — 67
Принцип работы топливной форсунки – начало впрыска — 68
Принцип работы топливной форсунки – конец впрыска — 69
Принцип работы топливной форсунки – впрыска нет — 70
Датчик CKP (положения коленвала), Датчик CMP (положения распредвала) 73
Форма сигнала датчика CKP (положение коленчатого вала) 74
Форма сигнала датчика CМP(положение распределительного вала 75
Датчики G(CMP) и CKP(NE) (Диаграмма для 6 цилиндров) 76
Датчики G(CMP)и CKP(NE) (Диаграмма для 4 цилиндров) 77
Датчик давления в топливном коллекторе 78
Датчик давления турбонаддува 79
Датчик температуры охлаждающей жидкости двигателя 80
Датчик температуры топлива 81
Датчик температуры всасываемого воздуха 82
Охлаждение EGR (Система рециркуляции отработанных газов) 83
Управление системой EGR 85
Топливный фильтр, Топливный насос 89
Как менять детали 91
Мировая топливная карта для внедорожных машин 92
Основные технические характеристики и правила выпол-нения технического обслуживания для двигателя Tier-3 93
Список специальных приспособлений (1/3) 94
Процедура поиска неисправностей 100
Как использовать Руководство по поиску и устранению неисправностей 102
Перевод ДТС кода Hitachi в ДТС код Isuzu 103
Детальное описание диагностического кода неисправности 104
Устранение неисправности 105
Устранение неисправности 106
Поиск и устранение неисправностей при их проявлении 107
Рабочие характеристики двигателя (образец) 108
Устройство Tech2 (Прибор производства ISUZU) 109
Результаты диагностики неисправностей при помощи устройства Tech2 110
Как очистить память от диагностического кода неисправностей 111
Программирование QR-кода топливной форсунки 112
Что означает QR-код топливной форсунки 113
Топливная форсунка; QR -код 114
Маркировка двигателя 115

DESCRIPTION:

Isuzu Hitachi 4HK1X/6HK1X Tier3 ПРОМЫШЛЕННЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ – PDF DOWNLOAD

1.Управлениевпрыскомтопливасистемойтопливногоколлектора.
→Запретнаснятиетопливнойфорсунки.
→Запретнаповторноеиспользованиетопливопроводакфорсункеитопливопроводавысокогодавленияотнасоса.
→ВыполнениетребованийISUZUнакачествотоплива.
→СтрогоевыполнениетребованийпоТО.
2.Электронныйблокуправления.
→замечание: ДлязащитыECM(Блокуправлениядвигателем) вовремясварочныхработкабельотаккумуляторнойбатареидолженбытьотсоединен.
3.ОхлаждениеEGR(Системарециркуляцииотработавшихгазов)
→ВыполнениетребованийISUZUнакачествотоплива.
→ВыполнениетребованийISUZUнамоторноемаслоитехническоеобслуживание.
→Точноевыполнениеосмотрадвигателясогласнотребованиямтехническогообслуживания.

S.V 05/01/2025
