Isuzu Hitachi 6WG1 Руководство по двигателю KM-6WG1-R-00 – PDF DOWNLOAD

Description

Isuzu Hitachi 6WG1 Руководство по двигателю KM-6WG1-R-00 – PDF DOWNLOAD

FILE DETAILS:

Isuzu Hitachi 6WG1 Руководство по двигателю KM-6WG1-R-00 – PDF DOWNLOAD

Language : Russian
Pages : 846
Downloadable : Yes
File Type : PDF

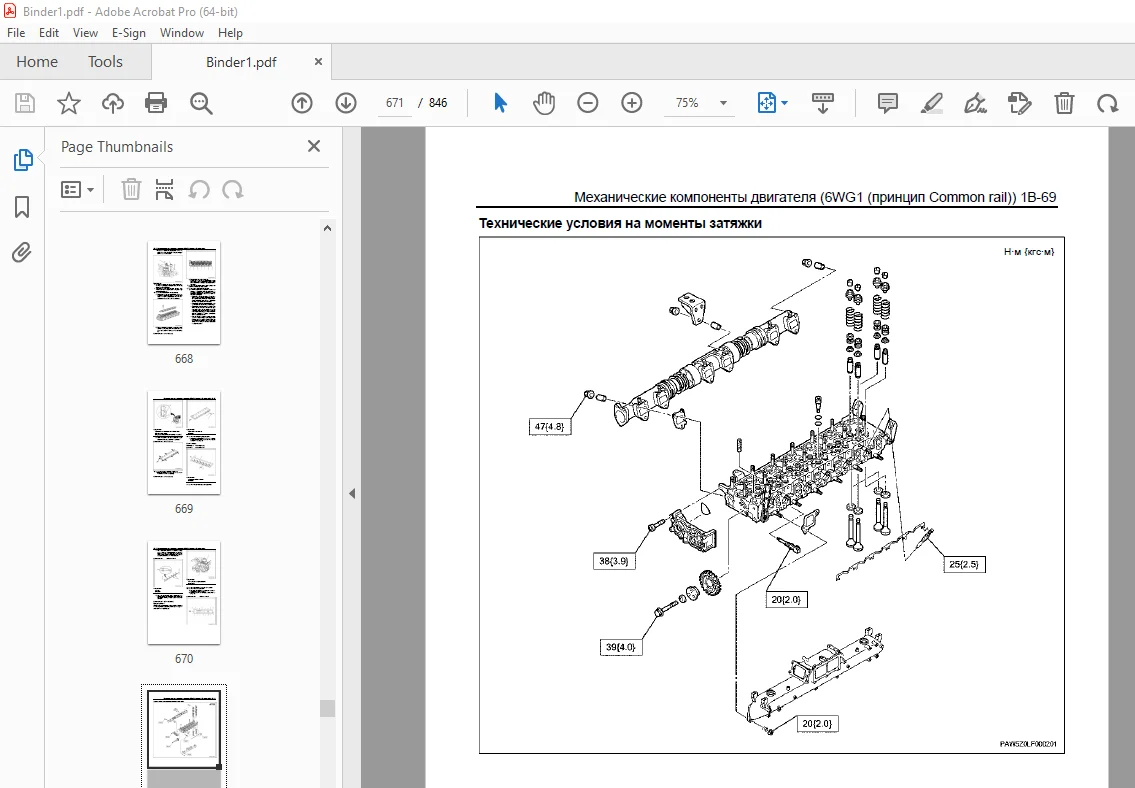

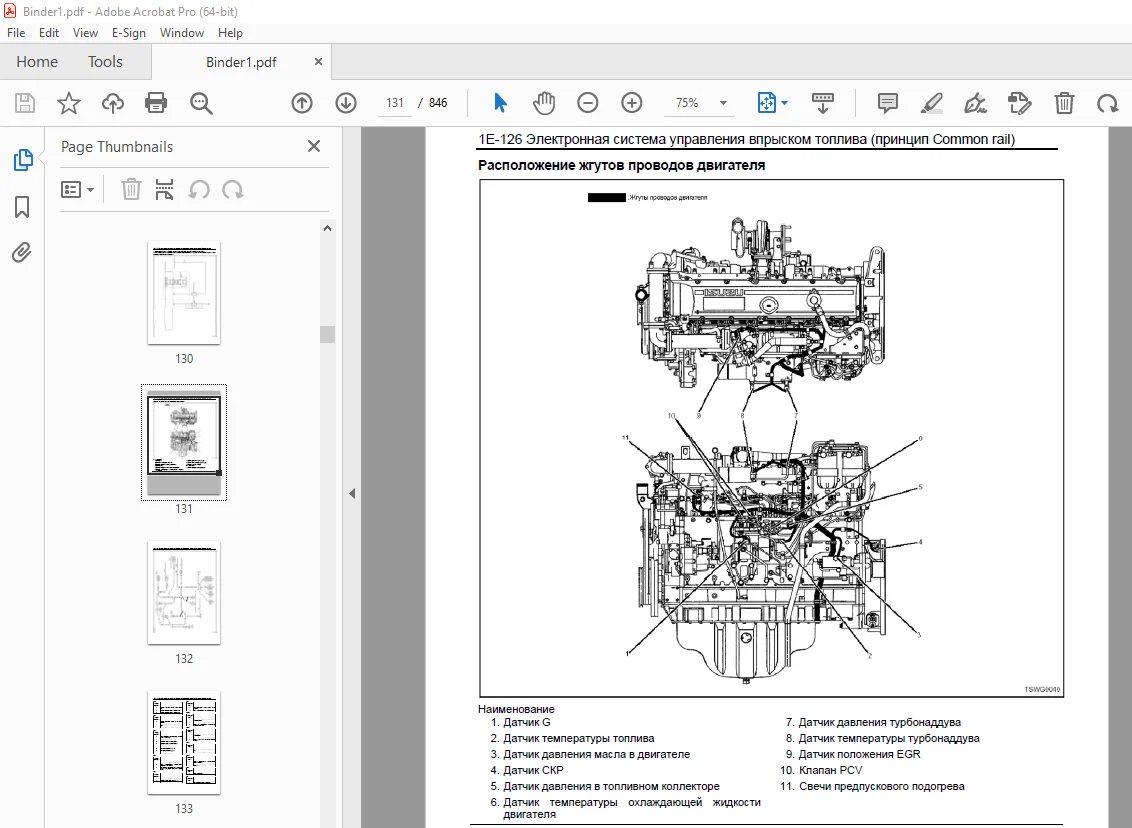

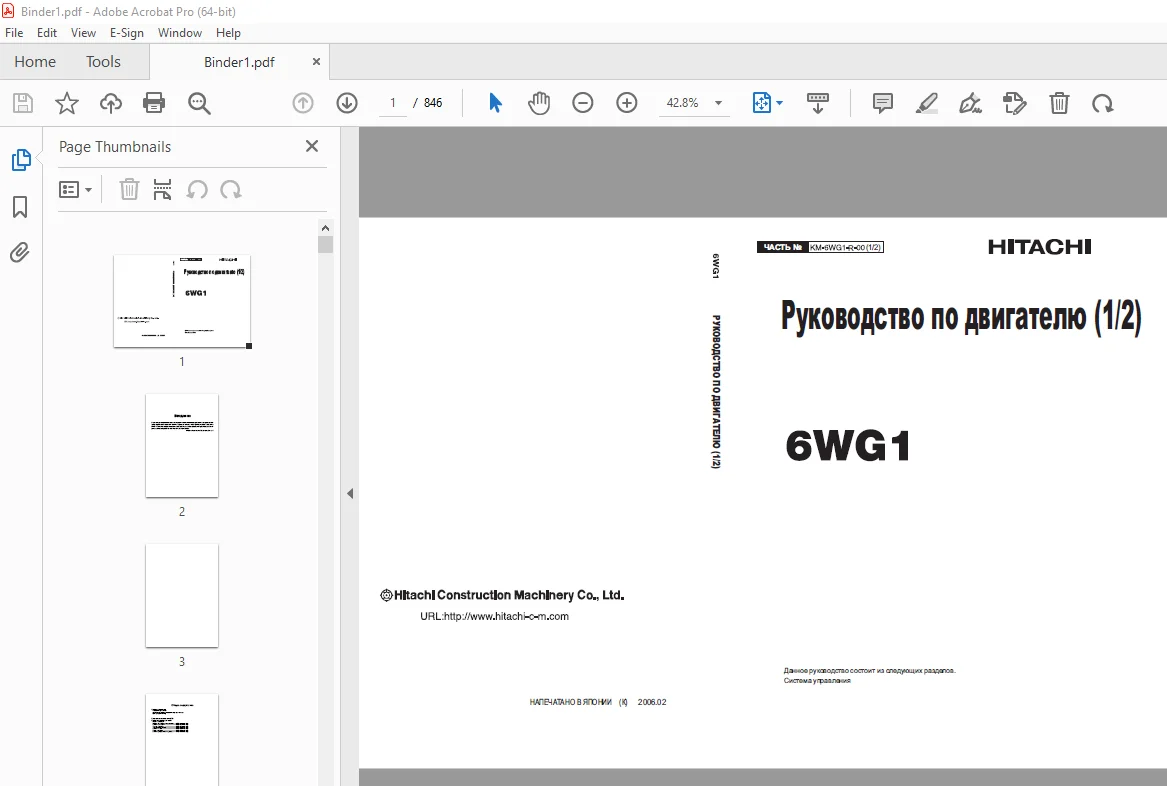

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Isuzu Hitachi 6WG1 Руководство по двигателю KM-6WG1-R-00 – PDF DOWNLOAD

Как пользоваться данным руководством 1Е-3
Таблица принятых сокращенных наименований 1Е-4
Перечень компонентов управления двигателем 1Е-5
Что касается расцветки проводов 1Е-6
Что касается схем электрических цепей 1Е-7
Меры безопасности при проведении
технического обслуживания 1Е-10
Диагностика неисправностей 1Е-11
Анализ 1Е-13
Предварительный осмотр 1Е-15
Диагностика неисправностей 1Е-15
Как читать коды DTC 1Е-16
Подтверждение после ремонта 1E-18
Перечень пунктов последней проверки 1E-18
Как стереть коды DTC 1E-19
Диагностика неисправностей с помощью
поискового прибора 1E-20
Как пользоваться приборами поиска
неисправностей 1E-25
Как пользоваться прибором Tech2 1E-25
Тест уравновешивания форсунки 1E-43
Повторная запись данных Q (быстрой)
регулировки при помощи прибора Tech2 1E-48
Регистрация кодов ID (идентификации)
форсунки при помощи прибора Tech2
(цилиндр № 1 –цилиндр № 6) 1Е-55
Загрузка (передача) кода ID (Tech2) 1Е-63
Загрузка (получение) кода ID (Tech2) 1Е-65
Как пользоваться TIS 2000 1E-68
Как проверять форсунки 1E-78
Как пользоваться прибором для проверки форсунок 1E-78
Методика идентификации форсунок при
использовании бесконтактного
инфракрасного термометра 1E-82
Как пользоваться мигающим прибором 1E-84
Как пользоваться приставкой breaker box 1E-85
Система управления двигателем 1E-88
Описание принципа работы 1E-88
Управление предпусковым подогревом 1Е-96
Принципиальная схема 1E-113
Расположение жгутов проводов двигателя 1E-126
Перечень разъёмов 1E-132
Перечень функциональных проверок 1E-135
Проверка системы OBD 1E-136
Проверка системы цепи свечения
диагностических ламп 1E-138
Проверка системы цепи мигающих
диагностических ламп 1E-140
Проверка системы цепи источника питания
поискового прибора 1E-143
Проверка системы цепи связи поискового
прибора 1E-145
Проверка системы цепи пуска 1E-148
Проверка системы пуска 1E-154
Проверка топливной системы 1E-157
Проверка впускной системы 1E-160
Проверка заслонки 1E-161
Проверка блока управления системой
рециркуляции отработавших газов 1E-162
Проверка системы QOS (системы
облегчения пуска) 1E-165
Перечень диагностических кодов неисправности (DTC) 1E-170
Код DTC: Р0088 (мигающий код 118) Давление в топливном
коллекторе аномально высокое (1-я или 2-я ступень) 1E-183
Код DTC: Р0089 (мигающий код 151) Аномальное давление в
топливном коллекторе (слишком большое давление подачи
топливного насоса) 1E-188
Код DTC: Р0091/1291 (Мигающий код 247/248)
Обрыв цепи PCV (клапана управления подачей),
размыкание или закорачивание на землю цепи PCV2
(клапана управления подачей 2) 1E-193
Код DTC: Р0092/1292 (Мигающий код 217/218)
Обрыв цепи PCV (клапана управления подачей),
закорачивание на +В или закорачивание на землю
цепи PCV1 (клапана управления подачей 1)/закорачивание
на +В или закорачивание на землю цепи PCV2
(клапана управления подачей 2) 1E-199
Код DTC: Р0107 (Мигающий код 71) Низкий уровень
на входе цепи датчика барометрического давления
(разрыв цепи или закорачивание на массу) 1E-204
Код DTC: Р0108 (мигающий код 71) Высокое напряжение
на входе цепи датчика атмосферного давления
(замыкание провода +5 В) 1E-211
Код DTC: Р0112 (Мигающий код 22) Ошибка датчика
барометрического давления (низкое напряжение,
закорачивание на массу, закорачивание на цепь) 1E-218
Код DTC: Р0113 (Мигающий код 22) Неисправность датчика
температуры нагнетаемого воздуха (дефект цепи высокого
напряжения, обрыв цепи или закорачивание
на цепь питания) 1E-224
Код DTC: Р0117 (Мигающий код 23) Неисправность датчика
температуры охлаждающей жидкости двигателя
(дефект цепи низкого напряжения, закорачивание
на цепь земли или закорачивание) 1E-232
Код DTC: Р0118 (Мигающий код 23) На входе датчика
температуры охлаждающей жидкости двигателя
высокое напряжение (обрыв цепи или закорачивание
на цепь питания) 1E-238
Код DTC: Р0182 (Мигающий код 211) Неисправность
датчика температуры топлива (дефект низкого
напряжения, закорачивание на землю) 1E-246
Код DTC: Р0183 (Мигающий код 211) Неисправность
датчика температуры топлива (дефект высокого
напряжения, обрыв цепи или закорачивание
на цепь питания) 1E-252
Код DTC: Р0192 (Мигающий код 245) Неисправность
датчика давления в топливном коллекторе (дефект
низкого напряжения, закорачивание цепи) 1E-260
Диагностический код неисправности (DTC): Р0193
(мигающий код 245) Неисправен датчик давления
в топливном коллекторе (дефект сигнала
высокого напряжения) 1E-266
DTC: Р0201 (мигающий код 271) Обрыв цепи в системе
включения топливной форсунки № 1 1E-273
DTC: Р0202 (мигающий код 272) Обрыв цепи в системе
включения топливной форсунки № 2 1E-278
DTC: Р0203 (мигающий код 273) Обрыв цепи в системе
включения топливной форсунки № 3 1E-283
DTC: Р0204 (мигающий код 274) Обрыв цепи в системе
включения топливной форсунки № 4 1E-288
DTC: Р0205 (мигающий код 275) Обрыв цепи в системе
включения топливной форсунки № 5 1E-293
Электронная система управления впрыском топлива (принцип common rail)
DTC: Р0206 (мигающий код 276) Обрыв цепи в системе
включения топливной форсунки № 6 1E-298
DTC: Р0219 (мигающий код 543) Превышение частоты
вращения двигателя 1E-303
DTC: Р0237 (мигающий код 32) Неисправность датчика
давления турбонаддува (дефект сигнала низкого
напряжения, обрыв цепи) 1E-305
DTC: Р0238 (мигающий код 32) Неисправность датчика
давления турбонаддува (дефект высокого напряжения,
замыкание в цепи питания, обрыв цепи массы) 1E-312
DTC: Р0335 (мигающий код 15) Неисправность датчика
положения коленчатого вала (сигнал не поступает) 1E-319
DTC: Р0336 (мигающий код 15) Неисправность датчика
положения коленчатого вала (ошибочный сигнал) 1E-325
DTC: Р0340 (мигающий код 14) Неисправность датчика G
положения распределительного вала (сигнал не поступает) 1E-331
DTC: Р0341 (мигающий код 14) Неисправность датчика G
положения распределительного вала (ошибочный сигнал) 1E-337
DTC: Р0380 (мигающий код 66) Неисправность в цепи
реле свечей предпускового подогрева 1E-343
DTC: Р0381 (мигающий код 67) Неисправность в цепи
светового индикатора реле свечей предпускового
подогрева 1E-348
DTC: P0487 (мигающий код 44) Неисправность датчика
положения системы циркуляции отработавших газов
(EGR) 1E-353
DTC: P0488 (мигающий код 45) Неисправность
управления клапаном EGR 1E-359
DTC: Р0522 (мигающий код 294) Неисправность датчика
давления масла в двигателе (дефект сигнала низкого
напряжения, обрыв цепи, замыкание на массу) 1E-365
DTC: Р0523 (мигающий код 295) Неисправность датчика
давления масла в двигателе (дефект сигнала высокого
напряжения, обрыв цепи, замыкание на массу) 1E-371
DTC: Р0601 (мигающий код 53) Неисправность ПЗУ (ROM) 1E-379
DTC: Р0603 (мигающий код 54) Неисправность ППЗУ
(EEPROM) 1E-381
DTC: Р0606 (мигающий код 51/52) Неисправность
центрального процессора (CPU) 1E-383
DTC: Р0611 (мигающий код 34) Неисправность в цепи
зарядки (аккумуляторная батарея 1) 1E-385
DTC: Р0612 (мигающий код 34) Неисправность в цепи
зарядки (аккумуляторная батарея 2) 1E-388
DTC: Р0615 (мигающий код 19) Неисправность в цепи
реле блокировки стартера 1E-391
DTC: Р0650 (мигающий код 77) Неисправность в цепи
диагностической лампы 1E-397
DTC: Р1093 (Мигающий код 227) Отсутствует давление
подачи насоса (2-я ступень) 1E-402
DTC: Р1094 (Мигающий код 226) Нет давления
в питающем насосе (1-я ступень) 1E-411
DTC: Р1095 (мигающий код 225) Открыт клапан-ограни-
читель давления 1E-420
DTC: Р1112 (Мигающий код 295) Неисправен датчик
давления турбонаддува (дефект сигнала низкого
напряжения, замыкание на массу) 1E-429
DTC: P1113 (Мигающий код 295) Неисправность датчика
температуры турбонаддува (дефект сигнала высокого
напряжения, обрыв цепи, замыкание в цепи источника
питания) 1E-437
DTC: P1173 (Мигающий код 542) Перегрев 1E-444
DTC: P1225 (Мигающий код 31) Неисправность переклю-
чателя увеличения/снижения частоты вращения
на холостом ходу 1E-450
DTC: P1261 (Мигающий код 158) Неисправна система
привода в действие топливных форсунок common 1 1E-454
DTC: P1262 (Мигающий код 159) Неисправна система
привода в действие топливных форсунок группы 2 1E-464
DTC (Диагностический код неисправности): P1271
(Мигающий код 24) Неисправная работа системы
сравнения сигналов датчиков положения педали
акселератора 1-2 1E-474
DTC (Диагностический код неисправности): P1277
(Мигающий код 24) Неисправен датчик 1 положения
акселератора (дефект сигнала низкого напряжения) 1E-480
DTC: P1278 (Мигающий код 24) Неисправен датчик 1
положения акселератора (дефект сигнала высокого
напряжения) 1E-485
DTC: P1282 (Мигающий код 24) Неисправен датчик 2
положения акселератора (дефект сигнала низкого
напряжения) 1E-490
DTC: P1283 (Мигающий код 24) Неисправен датчик 2
положения акселератора (дефект сигнала высокого
напряжения) 1E-495
DTC: P1345 (Мигающий код 16) Сбой фазы датчика
распределительного вала 1E-500
DTC: P1625 (мигающий код 416) Неисправность
основного реле 1E-505
Код DTC: Р1630 (Мигающий код 36) Неисправен
преобразователь переменного/постоянного тока 1E-512
Код DTC: Р1631 (Мигающий код 55) В цепи питания 1
напряжением 5 В напряжение не соответствует норме 1E-514
Код DTC: Р1632 (Мигающий код 55) В цепи питания 2
напряжением 5 В напряжение не соответствует норме 1E-517
Код DTC: Р1633 (мигающий код 55) Дефект напряжения
в цепи питания 3 напряжением 5 В 1E-520
Код DTC: Р1634 (Мигающий код 55) В цепи питания 4
напряжением 5 В напряжение не соответствует норме 1E-523
Код DTC: Р1635 (Мигающий код 55) В цепи питания 5
напряжением 5 В напряжение не соответствует норме 1E-526
Код DTC: U2104 (Мигающий код 84) Неисправность
шины передачи данных CAN 1E-529
Код DTC: U2106 (Мигающий код 85) Ошибка во
времени ожидания CAN 1E-534
Перечень признаков неисправности 1E-539
Пуск двигателя затруднен 1E-540
Двигатель выключается 1E-544
Неустойчивая работа двигателя, жесткая работа
при частоте вращения холостого хода 1E-548
Двигатель не развивает мощность 1E-552
Отработавшие газы содержат много белого дыма 1E-557
Отработавшие газы содержат много черного дыма 1E-560
Шум 1E-563
Ненормальное потребление топлива 1E-565
Ненормальный расход масла 1E-568
Специальный инструмент 1E-570
Зависит от конкретного изготовителя машины 1E-571
Hitachi Construction Machinery Co , Ltd 1E-571
Что касается монтажных схем 1E-574

DESCRIPTION:

Isuzu Hitachi 6WG1 Руководство по двигателю KM-6WG1-R-00 – PDF DOWNLOAD

Введение:

В данном руководстве описаны конструкция и возможные неисправности электронной сис-
темы управления впрыском топлива (принцип common rail) промышленных двигателей
6WG1. Настоятельно рекомендуем использовать это руководство для правильного и быст-
рого выполнения работ по техническому обслуживанию.

Как пользоваться данным Руководством:

• В данном Руководстве приводится описание диагностики неисправностей в системе
  двигателя, которое тесно связано с диагностикой неисправностей машины. Проводя
  диагностику неисправностей, всегда пользуйтесь тем и другим руководствами.
• Данное Руководство включает в себя несколько разделов. В данном разделе «Как
  пользоваться данным Руководством», приводятся принятые сокращенные наимено-
  вания и инструкции пользователю данным Руководством. Поэтому, если вы знакомы
  с Руководствами компании Isuzu, начинайте с раздела: Меры безопасности при тех-
  ническом обслуживании и Основные операции диагностики неисправностей.

Как пользоваться данным Руководством
• Таблица принятых сокращенных обозначений
• Перечень компонентов управления двигателем
• Коды расцветки проводов
• Как пользоваться схемой электрических цепей

S.V 05/01/2025
