Generalidades :

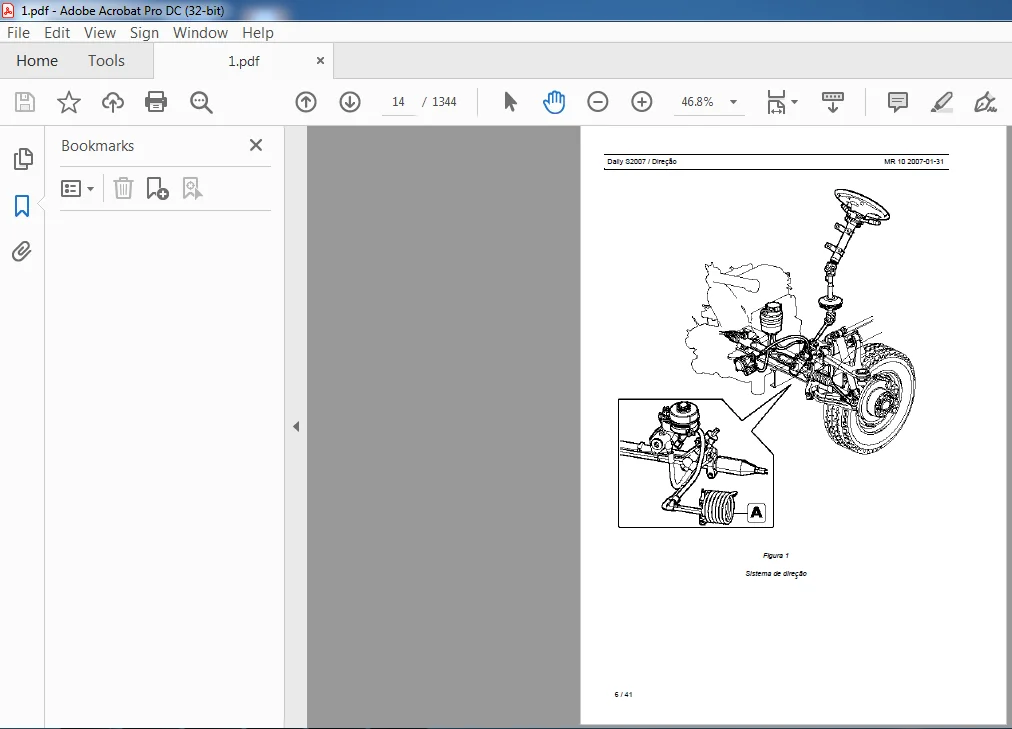

Em linhas gerais, o sistema de direção é constituído por um conjunto de comando de direção, uma caixa de direção, uma bomba hidráulica, um reservatório de fluido e tubulações. Nos modelos de veículos 70C com motor F1C existe uma serpentina (A) para a refrigeração do fluido. O movimento de rotação dado ao volante pelo motorista é transmitido à caixa de direção através de três colunas de direção ligadas entre si por juntas universais. As juntas universais têm a função de transmitir o movimento rotatório sobre os diferentes planos. A coluna de direção superior, onde é montado o volante de direção, é suportada por rolamentos montados no suporte superior. Sobre este suporte são montadas as alavancas do pisca e luzes, e a trava do volante.

• A coluna de direção inferior está suportada por uma bucha montada no suporte fixado ao chassi. A caixa de direção é do tipo pinhão-cremalheira, servo-assistida hidraulicamente. As funções principais são: – Transmissão do ângulo entre a árvore de comando da direção e o eixo de giro das rodas. – Desmultiplicação, através da relação de acoplamento, do momento resistente que opõe-se às rodas sob o efeito da curva.
• O valor de tal relação e as características do alinhamento das rodas (convergência, camber e caster), determinam o esforço e o tipo de direção mais ou menos direto, isto é, aumenta ou diminui a sensibilidade que o motorista tem do comportamento do veículo sobre estradas. Além disso, determina o grau de reversibilidade da direção, ou seja, o retorno espontâneo das rodas direcionais em posição de marcha retilínea, quando o volante é solto após uma curva.
• Nas extremidades da cremalheira estão os tirantes, ligados por rótulas. Estes tirantes estão conectados às alavancas de direção, montados sobre braços através de articulações nas pontas de eixo. O ajuste da convergência das rodas é feito através destes tirantes. A bomba hidráulica é do tipo palhetas e está fixada ao motor, tendo incorporada uma válvula reguladora de pressão.

TABLE OF CONTENTS:

Iveco Nova Daily Manual de Reparações – PDF DOWNLOAD

Generalidades 5
Características e dados da direção hidráulica 7
Raio de giro (valor teórico) [m] 7
Diagnose 8
Descrição da direção hidráulica 12
Direção hidráulica modelo TRW 13
Funcionamento 13
Direção hidráulica modelo ZF 17
Funcionamento 17
Controles e intervenções no veículo 20
Controle da pressão máxima 20
Controle do centro de referência hidráulico (somente
com direção hidráulica ZF) 20
Sangria do ar do sistema hidráulico 20
Juntas esféricas e protetores contra pó 21
Comando da direção 21
Veículos equipados com air-bag 21
Normas de segurança a serem seguidas nas operações
nos veículos equipados com o sistema air-bag ministrado
pela empresa fornecedora
Normas preliminares 22
Intervenções depois de um acidente 23
Acidentes com ou sem ativação do dispositivo air-bag 23
Acidentes com ativação do dispositivo air-bag 23
Trabalho de pintura 23
Perigos para a saúde 24
Efeitos da superexposição 24
Normas de segurança no manuseio dos módulos air-bag 24
Desmanche dos módulos air-bag 25
3 / 41
Daily S2007 / Direção MR 10 2007-01-31
Normas de segurança no manuseio dos sensores 26
Desmanche dos sensores 27
Intervenções nos componenets do sistema 27
Remoção e desmanche de um módulo air-bag e sensor
ativado em um veículo 27
Eliminação e desmanche de um módulo air-bag não ativado
de um veículo que pode ser reparado 28
Inflação de um módulo air-bag 29
Deflagração dos módulos air-bag e dos sensores
eletrônicos ainda nos veículos irrecuperáveis 30
Desmontagem da coluna superior do comando da
direção 31
Para os veículos com air-bag 31
Para todos os veículos 32
Montagem 33
Desmontagem da coluna inferior do comando da direção 34
Montagem 34
Caixa de direção hidráulica 35
Desmontagem 35
Montagem 35
Substituição do tirante de direção 36
Desmontagem 36
Montagem 36
Substituição das buchas elásticas 37
Bomba hidráulica 38
Funcionamento 38
Bomba de direção hidráulica para motor F1C 39
Revisão da bomba de direção hidráulica 39

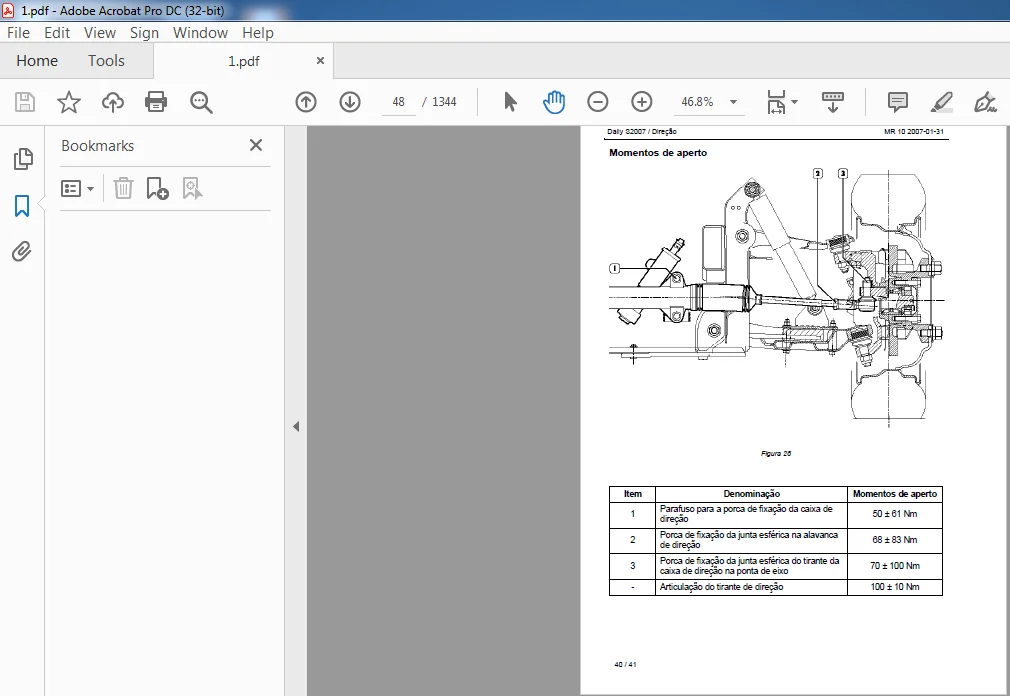

Momentos de aperto 40
Ferramentas especiais 41
