JLG 100SX 110SXJ 110SX 120SXJ Bedienings En Beiligheidshandleiding (3122227) dutch

Description

JLG 100SX 110SXJ 110SX 120SXJ Bedienings En Beiligheidshandleiding (3122227) dutch

TABLE OF CONTENTS:

JLG 100SX 110SXJ 110SX 120SXJ Bedienings En Beiligheidshandleiding (3122227) dutch

ONDERWERP – HOOFDSTUK, PARAGRAAF PAGINA NR
HOOFDSTUK – VOORWOORD
HOOFDSTUK 1 – VEILIGHEIDSMAATREGELEN
1 1 ALGEMEEN 1-1
1 2 VOORDAT MET HET WERK WORDT BEGONNEN 1-1
1 3 BEDIENING 1-2
1 4 SLEPEN, HIJSEN EN VERVOEREN 1-5
1 5 ONDERHOUD 1-6
HOOFDSTUK 2 – VOORBEREIDING EN INSPECTIE
2 1 Algemeen 2-1
2 2 Voorbereiding voor gebruik 2-1
2 3 Aflevering en regelmatige inspectie 2-1
2 4 Dagelijkse inspectieronde 2-5
2 5 Dagelijkse functiecontrole 2-9
2 6 Aanhaalmomenten 2-11
2 7 Accu-onderhoud 2-11
HOOFDSTUK 3 – VERANTWOORDELIJKHEDEN VAN
GEBRUIKER EN BEDIENING VAN MACHINE
3 1 Algemeen 3-1
3 2 Training van het personeel 3-1
3 3 Bedieningselementen en controlelampjes 3-2
3 4 Plaatjes en stickers 3-11
HOOFDSTUK 4 – WERKING VAN DE MACHINE
4 1 Beschrijving 4-1
4 2 Bedieningskenmerken en beperkingen 4-2
4 3 Algemeen 4-6
4 4 Motorbediening 4-6
4 5 Rijden 4-6
4 6 Sturen 4-7
4 7 Parkeren en bergen 4-7
4 8 Platform 4-8
4 9 Assen, uitschuiven en inschuiven 4-8
4 10 Giek 4-14
4 11 Stopzetten en parkeren 4-14
4 12 Vastsjorren en hijsen 4-15
4 13 Keuzeklep Sturen/Slepen (indien aanwezig) 4-15
4 14 Slepen (indien voorzien) 4-15
HOOFDSTUK 5 – OPTIONELE UITRUSTING
5 1 Bewegingsalarm 5-1
5 2 Elektrische generator 5-1
5 3 Stroboscooplamp 5-1
5 4 Cilinderbalg 5-1
5 5 Giekwissers 5-1
5 6 Generator van 110 volt/60Hz 5-1
5 7 Stopcontact van 220 volt 5-1
5 8 Vonkafleider en demper 5-1
5 9 Stopcontact van 110 volt 5-1
ii – JLG hoogwerker – 3122226
INHOUDSOPGAVE (vervolg)
INHOUDSOPGAVE (vervolg)
ONDERWERP – HOOFDSTUK, PARAGRAAF PAGINA NR
HOOFDSTUK 6 – NOODPROCEDURES
6 1 Algemeen 6-1
6 2 Slepen in noodgevallen 6-1
6 3 Noodschakelaars en waar zij zich bevinden 6-1
6 4 Bediening in noodgevallen 6-2
6 5 Melden van ongevallen 6-2
HOOFDSTUK 7 – INSPECTIE- EN REPARATIELOGBOEK
LIJST VAN FIGUREN
FIGUUR NR TITEL PAGINA NR
2-1 Nomenclatuur van machine 2-3
2-1 Nomenclatuur van machine – 100SX en 110SX 2-3
2-2 Nomenclatuur machine – 110SXJ en 120SXJ 2-4
2-3 Schema van dagelijkse inspectieronde 2-6
2-4 Controlepunten van dagelijkse inspectieronde – Blad 1 2-7
2-5 Controlepunten van dagelijkse inspectieronde – Blad 2 2-8
2-6 Plaats van smeerpunten 2-12
2-7 Momententabel 2-14
3-1 Grondbedieningsconsole 3-3
3-2 Indicatorpaneel op grondbedieningsstation 3-4
3-3 Afstandsbedieningskast 3-6
3-4 Platformbedieningsconsole 3-8
3-5 Plaats van de stickers ‘Let op’, ‘Gevaar’ en ‘Waarschuwing’ – Blad 1 van 2 3-12
3-6 Plaats van de stickers ‘Let op’, ‘Gevaar’ en ‘Waarschuwing’ – Blad 2 van 2 3-13
3-7 Symbolen op het bedieningspaneel – Blad 1 3-17
3-8 Symbolen op het bedieningspaneel – Blad 2 3-18
3-9 Symbolen op het bedieningspaneel – Blad 3 3-19
4-1 Stand met de minste voorwaartse stabiliteit 4-3
4-2 Stand met de minste achterwaartse stabiliteit – 100SX en 110SX 4-4
4-3 Stand met de minste achterwaartse stabiliteit – 110SXJ & 120SXJ 4-5
4-4 Recht en dwars op helling 4-7
4-5 De as opheffen 4-8
4-6 Heftabel – 100SX en 110SX 4-11
4-7 Heftabel – 110SXJ 4-12
4-8 Heftabel – 120SXJ 4-13
4-9 Uitschakelnaaf aandrijving 4-16
4-9 Uitschakelnaaf aandrijving 4-16
LIJST VAN TABELLEN
TABEL NR TITEL PAGINA NR
1-1 Minimale veilige afstanden (MVA) 1-4
2-1 Smeerschema 2-13
4-1 Bedrijfsspecificaties – 110SX & 110SXJ 4-2
4-2 Bedrijfsspecificaties – 120SXJ 4-2
7-1 Inspectie- en reparatielogboek 7-1

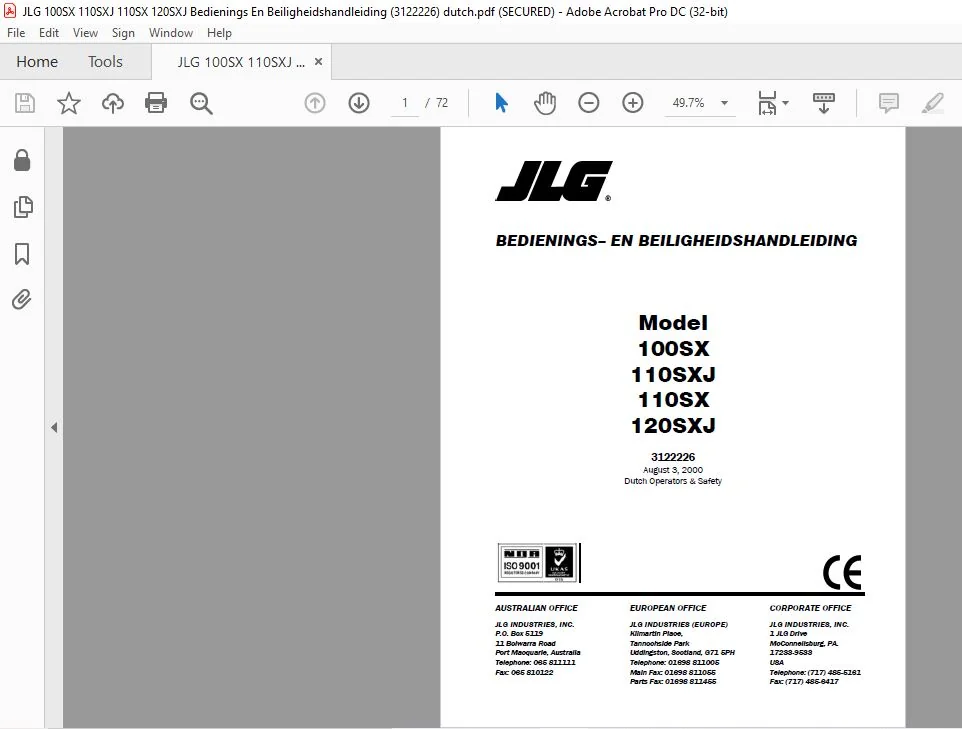

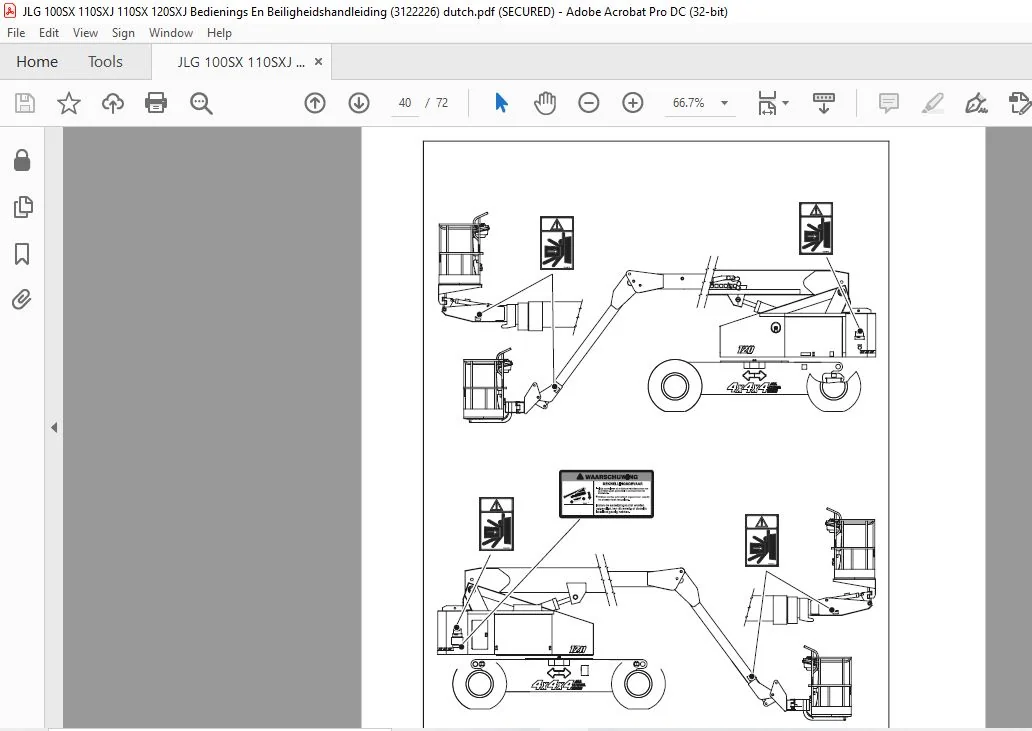

IMAGES PREVIEW OF THE MANUAL:

 PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.M
