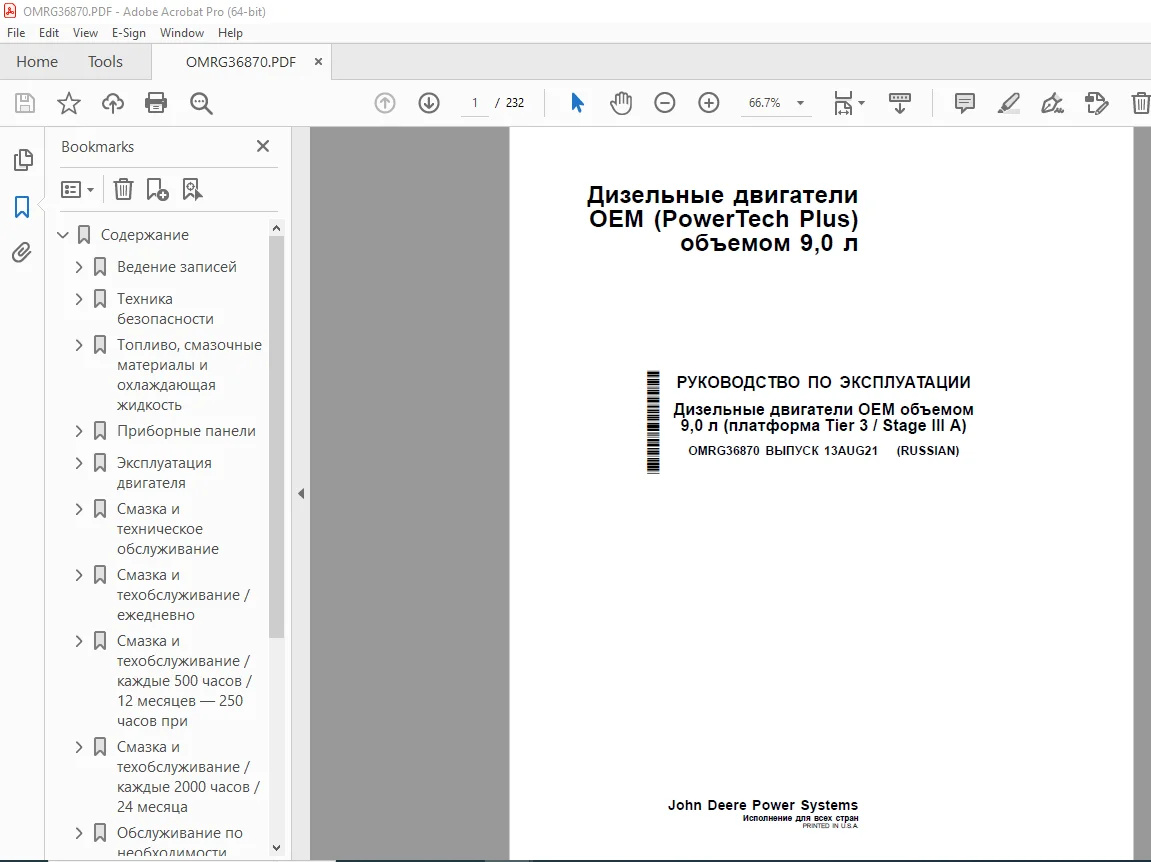

John Deere Дизельные двигатели 9,0 л РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ PDF

Description

John Deere Дизельные двигатели 9,0 л РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ – PDF DOWNLOAD

P/N: OMRG36870_71
Language: Russian
Division: Construction
Product Lines: Engines
Publication Type: Operator’s Manuals
Associated Models: 9.0L, 6090
Series: POWERTECH™ PLUS
Serial: (TIER 3 – 6090HF485)

TABLE OF CONTENTS:

John Deere Дизельные двигатели 9,0 л РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ – PDF DOWNLOAD

Содержание 11
Ведение записей 15
Запись серийного номера двигателя 15
Коды опций двигателя 16
Запись номера модели и серийных номеров топливного насоса высокого давления (ТНВД) 18
Запишите серийный номер заднего механизма отбора мощности (МОМ) (при наличии) 18
Запись серийного номера блока управления двигателем (БУД) 19
Нормативы в отношении аварийных стационарных двигателей 20
Техника безопасности 21
Ознакомление с информацией по технике безопасности 21
Разъяснение значений предупредительных надписей 21
Соблюдение инструкций по технике безопасности 22
Замена знаков безопасности 22
Положение законодательства штата Калифорния 65 — Предупреждение 22
Обеспечьте безопасное освещение рабочего места 23
Работайте на чистой площадке 23
Использование надлежащих инструментов 23
Техника безопасности сохраняет жизнь 24
Не допускайте самопроизвольного движения машины 24
Соблюдайте правила безопасности при обращении с топливом — Не допускайте пожаров 24
Будьте готовы к чрезвычайным ситуациям 25
Меры безопасности при обращении с пусковой жидкостью 25
В случае пожара 26
Соблюдайте правила безопасного обращения с жидкостями — не допускайте пожаров 26
При заправке не допускать рисков, связанных со статическим электричеством 27
Соблюдайте правила техники безопасности при обслуживании машин 27
Носите защитную одежду 28
Защита от шума 28
Соблюдение техники безопасности при обращении с аккумуляторными батареями 29
Избегайте ожогов кислотой 30
Не приближаться к вращающимся частям карданных передач 30
Установить все щитки 31
Практика безопасного техобслуживания 31
Удаляйте краску перед сваркой или нагреванием 32
Избегайте нагревания трубопроводов, заполненных жидкостями под давлением 32
Опасность выброса жидкостей под высоким давлением 33
Не вскрывайте топливные системы, находящиеся под высоким давлением 33
Избегайте брызг от жидкостей, находящихся под давлением 34
Не допускайте взрыва батарей аккумуляторов 34
Берегитесь горячих выхлопных газов 34
Работайте в хорошо проветриваемом помещении 35
Техника безопасности при обслуживании системы охлаждения 35
Вывод из эксплуатации — Правильная утилизация рабочих жидкостей и деталей 36
Топливо, смазочные материалы и охлаждающая жидкость 37
Дизельное топливо 37
Добавочные присадки дизельного топлива 38
Смазывающая способность дизельного топлива 38
Обращение с дизельным топливом и его хранение 39
Биодизельное топливо 40
Проверка дизельного топлива 41
Авиационное топливо (для реактивных двигателей) 42
Топливные фильтры 42
Минимизация воздействия низких температур на дизельные двигатели 43
Обкаточное масло для дизельного двигателя – не сертифицированные на уровень токсичности отработавших газов или сертифицированные на уровень токсичности отработавших газов по стандарту Tier 1, Tier 2, Tier 3, Stage I, Stage II и Stage III 45
Моторное масло для дизельных двигателей – Tier 3 и Stage IIIA 46
Периодичность замены моторных масел и фильтров – Tier 3 и Stage IIIA – Оборудование OEM 47
Интервалы замены моторного масла и обслуживания фильтров для дизельных двигателей 49
Интервалы обслуживания масла и фильтра двигателя (только для двигателей, способных работать на авиационном топливе) 51
Смеси смазочных материалов 51
Альтернативные и синтетические смазочные материалы 52
Хранение смазочных материалов 52
Масляные фильтры 52
Охлаждающая жидкость для дизельного двигателя (двигатель с мокрыми гильзами цилиндров) 53
Качество воды для смешивания с концентрированной охлаждающей жидкостью 54
Эксплуатация в условиях сухого жаркого климата 55
Проверка температуры замерзания охлаждающей жидкости 55
Утилизация охлаждающей жидкости 56
Приборные панели 57
Приборные панели PV101 57
Диагностический датчик PV101 — использование 60
Диагностический датчик PV101 — главное меню 61
Диагностический датчик PV101 — основные меню 62
Диагностический датчик DG14 — использование 63
Диагностический датчик DG14 — главное меню 64
Диагностический датчик DG14 — основные меню 65
Приборная панель PV480 67
Диагностический датчик PV480 — использование 68
Диагностический датчик PV480 — главное меню 69
Диагностический датчик PV480 — основные меню 70
Навигация по главному меню 71
Данные конфигурации двигателя 72
Доступ к сохраненным кодам неисправностей 74
Доступ к активным кодам неисправностей 76
Коды останова двигателя 78
Регулировка подсветки 80
Регулировка контрастности 81
Выбор единиц измерения 83
Настройка отображения 1 параметра 85
Настройка экрана 4 параметров 91
John Deere PowerSight 95
Эксплуатация двигателя 96
Обслуживание в период обкатки 96
Ограничения для вспомогательного шестеренчатого привода 99
Применение в генераторных установках (резервных) и все остальные области применения двигателей OEM 99
Пуск двигателя 100
Нормальная работа двигателя 102
Работа в холодную погоду 103
Прогрев двигателя 104
Холостой ход двигателя 104
Изменение частоты вращения двигателя 105
Остановка двигателя 107
Использование бустерной батареи или зарядного устройства 108
Смазка и техническое обслуживание 109
Необходимая информация о системе снижения токсичности выхлопных газов 109
Соблюдайте интервалы техобслуживания 109
Используйте надлежащие виды топлива, смазочных материалов и охлаждающей жидкости 109
Таблица межсервисных интервалов смазки и технического обслуживания 110
Таблица межсервисных интервалов смазки и техобслуживания — для двигателей, которые могут работать на авиационном топливе 112
Смазка и техобслуживание / ежедневно 114
Ежедневные предпусковые проверки 114
Смазка и техобслуживание / каждые 500 часов / 12 месяцев — 250 часов при использовании топлива для реактивных двигателей 117
Обслуживание огнетушителя 117
Обслуживание батарей 117
Замена масла и масляного фильтра двигателя 119
Визуальная проверка насоса охлаждающей жидкости 122
Проверка вентиляционного шланга и клапана картера 123
Проверка системы забора воздуха 124
Замена элементов топливного фильтра (для двигателей, работающих на дизельном топливе) 125
Замена элементов топливных фильтров и дозирования (для двигателей, которые способны работать на авиационном топливе) 128
Проверка натяжения пружины натяжного устройства ремня и износа ремня 132
Проверка износа ремня 132
Проверка пружины натяжного механизма 133
Проверка системы охлаждения 134
Проверка охлаждающей жидкости для дизельных двигателей 135
Добавление дополнительных присадок к охлаждающей жидкости в интервалах между ее заменами 136
Проверка системы охлаждения под давлением 138
Проверка и регулировка оборотов двигателя 139
Проверка подвесок двигателя 139
Проверка подсоединения двигателя к массе 139
Смазка и техобслуживание / каждые 2000 часов / 24 месяца 140
Промывка и повторное заполнение системы охлаждения 140
Выпуск воздуха из системы охлаждения 142
Проверка термостатов 144
Регулировка клапанного зазора 147
Проверка гасителя вибраций коленчатого вала 150
Обслуживание по необходимости 152
Дополнительная информация по обслуживанию 152
Не переоборудуйте топливную систему 152
Слив воды из топливных фильтров 153
Добавление охлаждающей жидкости 154
Руководство по очистке перед запуском 156
Замена фильтрующих элементов воздухоочистителя 157
Осмотр фильтрующего элемента грубой очистки 158
Очистка фильтрующего элемента грубой очистки 159
Хранение элементов 159
Замена ремня вентилятора/генератора 160
Проверка плавких предохранителей 160
Проверка электропроводки и соединений 160
Выпуск воздуха из топливной системы 161
Проверка воздушных компрессоров (если установлены) 161
Проверка фреонового компрессора (кондиционер) (если установлен) 161
Проверка заднего механизма отбора мощности (МОМ) 162
Поиск и устранение неисправностей 163
Общая информация по поиску и устранению неисправностей 163
Способ отображения диагностических кодов неисправности с помощью приборной панели 164
Отображение диагностических кодов неисправности (DTC) 164
Перечень диагностических кодов неисправности (DTC) 165
Диагностика перемежающихся неисправностей 171
Отображение версии программного обеспечения диагностического устройства 171
Поиск и устранение неисправностей двигателя 173
Поиск и устранение неисправностей электросистемы 180
Поиск и устранение неисправностей системы смазки 182
Поиск и устранение неисправностей системы охлаждения 186
Поиск и устранение неисправностей системы воздухозаборника и выхлопа 188
Меры электробезопасности при очистке двигателя струей пара 189
Схема жгутов проводов двигателя 190
Меры предосторожности при проведении сварочных работ 191
Схема проводки двигателя (двигатели с полнофункциональной панелью управления) 192
Схема проводки двигателя (двигатели с полнофункциональной панелью управления) (продолжение) 193
Схема проводки двигателя (двигатели с полнофункциональной панелью управления) (продолжение) 194
Хранение 195
Указания по хранению двигателя 195
Подготовка двигателя к длительному хранению 196
Снятие двигателя с длительного хранения 197
Технические характеристики 198
Общие спецификации двигателей OEM 198
Спецификации номинальной мощности и скорости двигателей 1 199
Количество масла, заливаемого в картер двигателя 200
Значения моментов затяжки болтов и винтов с унифицированной дюймовой резьбой 201
Значения моментов затяжки болтов и винтов с метрической резьбой 203
Журналы смазки и технического обслуживания 205
Использование регистрации работ по смазке и техобслуживанию 205
Ежедневные (предпусковые) работы 205
Обслуживание через каждые 250 часов / 12 месяцев (для двигателей, которые могут работать на авиационном топливе) 206
Обслуживание через каждые 500 часов работы или 12 месяцев 207
Обслуживание через каждые 2000 часов работы или 24 месяца 208
Уход по мере необходимости 208
Гарантия 209
Гарантия John Deere в областях применения OEM 209
Табличка с информацией о сертификации системы контроля токсичности отработавших газов 213
Обязательства по гарантии CARB на систему регулирования токсичности выхлопа двигателей внедорожных ТС — для двигателей с компрессионным воспламенением 214
EPA Заявление о гарантии по контролю выбросов на внедорожниках – компрессионное зажигание 222
Документация по обслуживанию 224
Техническая информация 224
Стр Номер 11
Раздел 01 15
Раздел 05 21
Раздел 10 37
Раздел 15 57
Раздел 20 96
Раздел 25 109
Раздел 30 114
Раздел 35 117
Раздел 40 140
Раздел 45 152
Раздел 50 163
Раздел 55 195
Раздел 60 198
Раздел 65 205
Раздел 70 209
Раздел 75 224
