John Deere 1110G/1210G/1510G Final Tier 4 zrywkowy INSTRUKCJA OBSŁUGI PDF

Description

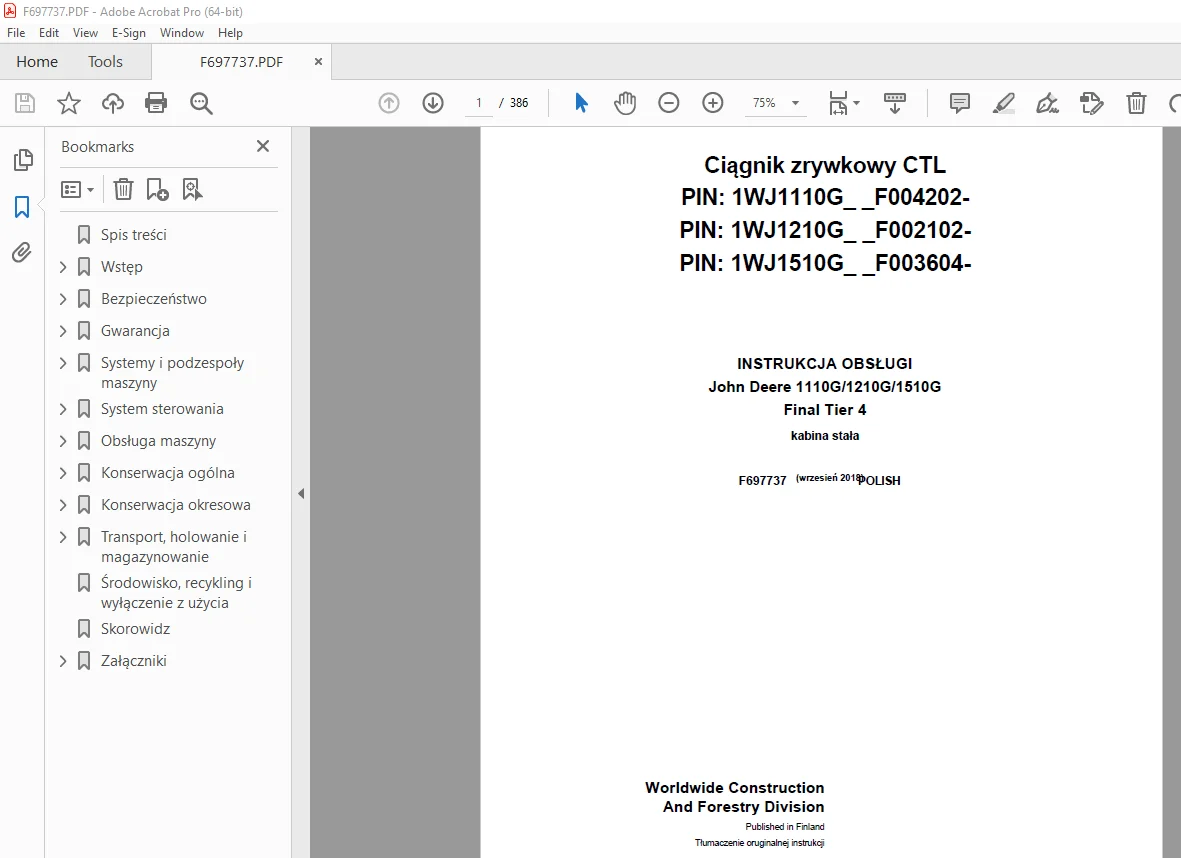

John Deere 1110G/1210G/1510G Final Tier 4 Ciągnik zrywkowy INSTRUKCJA OBSŁUGI F697737 – PDF DOWNLOAD

P/N: F697737_VY
Language: Polish
Division: Forestry
Product Lines: Forwarders
Publication Type: Operator’s Manuals
Associated Models:1110G FT4 FFC, 1210G FT4 FFC,1510G FT4 FFC
Series: G SERIES
Serials:

• 1110G004202-4402
• 1210G002102-2413
• 1510G003604-4010

TABLE OF CONTENTS:

John Deere 1110G/1210G/1510G Final Tier 4 Ciągnik zrywkowy INSTRUKCJA OBSŁUGI F697737 – PDF DOWNLOAD

Spis treści 2
Wstęp 9
Materiał chroniony prawem autorskim 9
Wstęp 9
Propozycja ostrzeżenia kalifornijskiego 65 9
Deklaracja zgodności 10
Postanowienia gwarancji systemu kontroli emisji spalin 10
Ciągnik zrywkowy John Deere 11
Dane techniczne 11
Identyfikacja maszyny 12
Identyfikacja silnika 6,8€l 13
Bezpieczeństwo 14
Przestrzeganie przepisów 14
Rozpoznawanie informacji dotyczących bezpieczeństwa 14
Znaczenie słów ostrzegawczych 15
Przygotowanie na ewentualność nagłego wypadku 15
Odzież ochronna 16
Bezpieczne obchodzenie się z substancjami chemicznymi 16
Prawidłowy sposób instalowania radionadajników 17
Obsługa maszyny 17
Kontrola maszyny 18
Zakładanie etykiety „Nie uruchamiać” 18
Zapobieganie niekontrolowanemu ruchowi maszyny 19
Korzystanie z poręczy i stopni 19
Bezpieczne obchodzenie się z płynem ułatwiającym rozruch silnika 20
Zwracanie uwagi na osoby postronne 20
Zakaz przewożenia pasażerów 21
Używanie pasów bezpieczeństwa 21
Konstrukcje ochronne kabiny 22
Okna w€kabinie 23
Wyjście awaryjne 25
Hałas w kabinie ciągnika zrywkowego 25
Poziomy drgań w kabinie ciągnika zrywkowego 26
Unikanie ryzyka w€trudnych warunkach pracy 27
Bezpieczna obsługa wysięgnika 28
Zapobieganie przeciążeniu ciągnika zrywkowego 28
Przerwanie pracy w razie włączenia się alarmu 29
Zakaz przebywania osób w strefie zagrożenia 29
Nie dopuszczaj do wyrzutów łańcucha piły 30
Unikanie przygniecenia 31
Unikanie linii energetycznych 32
Jazda/transport po drogach publicznych 32
Obsługa maszyny w środowisku o niskiej temperaturze 33
Zapewnienie bezpieczeństwa przed wjazdem na lód 34
Zapobieganie pożarom i eksplozjom 34
Postępowanie w sytuacji zapalenia się maszyny 35
Gaśnica ręczna 36
Po stłumieniu pożaru 36
Konserwacja 37
Utrzymywanie maszyny w dobrym stanie 37
Stosowanie odpowiedniej odzieży roboczej 38
Używanie odpowiednich narzędzi 38
Zabezpieczanie mechanizmu blokującego podnośnika kabiny 39
Prawidłowe podpieranie maszyny 39
Bezpieczne serwisowanie układu chłodzenia 40
Zapobieganie wybuchowi akumulatora 40
Zapobieganie oparzeniu kwasem 41
Uruchamianie silnika wyłącznie z fotela operatora 41
Unikanie spalin 42
Czyszczenie filtra wydechowego 42
Konserwacja filtra wydechowego 43
Unikanie sprężonych cieczy 43
Unikanie grzania w pobliżu przewodów hydraulicznych pod ciśnieniem 44
Bezpieczne wykonywanie operacji spawania 44
Bezpieczne serwisowanie opon 45
Bezpieczne serwisowanie klimatyzatora 45
Bezpieczna wymiana żarówki ksenonowej 46
Bezpieczne serwisowanie zbiorników ciśnieniowych 47
Bezpieczne serwisowanie układu skrętu 47
Tankowanie paliwa i serwis instalacji paliwowej 48
Napełnianie i serwisowanie układu DEF 48
Właściwa utylizacja odpadów 49
Usuwanie płynu chłodzącego spaliny (DEF) 49
Rozmieszczenie nalepek ostrzegawczych 49
Nalepki ostrzegawcze niezawierające tekstu — na kabinie 50
Nalepki ostrzegawcze niezawierające tekstu — na maszynie 51
Nalepki ostrzegawcze z tekstem — na maszynie 52
Gwarancja 53
Standardowe warunki gwarancji 53
Gwarancja standardowa 53
Rozszerzone warunki gwarancji 53
Pierwsza konserwacja po 250€godzinach 53
Konserwacja okresowa 54
Systemy i podzespoły maszyny 55
Główna tablica rozdzielcza 55
Gniazda zasilania 56
Kabina stała forwardera 57
Fotel operatora — komfortowy 58
Obrót fotela 59
Kamera przednia 60
Kamera cofania 61
System ogrzewania i€klimatyzacji 62
Silniki Final Tier€4 62
Schemat układu dolotowego powietrza i układu wydechowego 63
Chłodnica paliwa 64
Układ oczyszczania spalin (ATS) 65
Filtr wydechowy 66
Zwiększone obroty silnika 66
Działanie układu SCR 68
Zbiornik DEF i jego zespół przewodów rozgałęźnych (wykorzystujące magistralę CAN) 69
Poziomy robocze w€zbiorniku DEF 70
Zespół dozowania DEF 71
Wtryskiwacz dozowania DEF 73
Usterka układu SCR 74
Regeneracja 75
Poziomy obciążenia filtra wydechowego sadzą 75
Regeneracja pasywna 76
Regeneracja czynna 77
Regeneracja ręczna 78
Regeneracja serwisowa 79
Opony 80
Gąsienice, łańcuchy przeciwpoślizgowe i balasty kół 81
Łańcuchy w warunkach zimowych 82
Zalecenia dotyczące użytkowania gąsienic w zimie 83
System sterowania 84
Elementy służące do sterowania jazdą 84
Wyłącznik główny 85
Przełączniki i wyłączniki bezpieczeństwa 86
stacyjka zapłonowa 87
Tablica wskaźników 88
Elementy wykonawcze sterowania żurawiem 90
Elementy wykonawcze IBC ciągnika zrywkowego 91
Lewy blok klawiszy w ciągniku zrywkowym 92
Prawy blok klawiszy w ciągniku zrywkowym 93
Dodatkowy blok klawiszy 94
Światła i wycieraczki 95
Oświetlenie kabiny i światła serwisowe 96
Światła robocze 97
Światła jazdy 98
Spryskiwacze i€wycieraczki szyb 99
Dodatkowe przełączniki i złącza 101
Klimatyzator 102
Obroty wentylatora 103
Temperatura 104
Tryb RECIRC 104
Rozmrażanie 105
Kontrolki 106
Układ podgrzewacza 107
Sekwencje obsługi 108
Ustawianie wyłącznika czasowego 109
Włączanie podgrzewacza 109
Wybór czasu ogrzewania 110
Wyłączanie podgrzewacza 110
Zmiana czasu trwania ogrzewania 111
modem podgrzewacza 112
Interfejs SMS 112
Obsługa maszyny 114
Silnik 114
Uruchamianie silnika 114
Uruchomienie w warunkach zimowych 115
Po€uruchomieniu silnika 115
Układ obróbki następczej 116
Przełącznik czyszczenia filtra 117
Ikony wyświetlane na ekranie trybu roboczego 118
Alarmy 119
Cykle robocze układu dozowania DEF 120
Ikony 121
Alarmy i obniżenie wydajności 121
Wyłączanie silnika FT4 122
„Driving” (Jazda) 123
Jazda w€terenie 123
Jazda drogowa 123
Bieg wysoki/niski i napęd na tylne koła 124
Blokady mechanizmów różnicowych 125
Tryb ECO 127
Tryby adaptacyjnego sterowania układem napędowym (ADC) 128
Nastawny tryb ECO 129
Tempomat 130
Lemiesz spycharkowy 131
Wysięgnik i chwytak 131
Rozgrzewanie roboczego układu hydraulicznego 132
Używanie wysięgnika 132
Tryb IBC 133
Funkcje specjalne 133
Rezerwa systemu 134
Tryb zawieszenia wysięgnika 135
Płynne sterowanie wysięgnikiem (SBC) 136
System ważenia wysięgnika – Obsługa 136
Transmisja danych i połączenie Bluetooth 138
Resetowanie chwytaka 138
Kalibracja 139
Dokładność ważenia 139
Akumulatory i ładowarka akumulatorowa 141
Po użyciu wysięgnika 141
Na zakończenie dnia roboczego 142
Konserwacja ogólna 143
Mycie okien kabiny – czyszczenie i sprawdzenie 143
Uzupełnianie paliwa w maszynie 144
Uzupełnianie poziomu w zbiorniku płynu chłodzącego spaliny (DEF) 145
Płyny i smary 146
Paliwo dieslowskie (ULSD) 147
Paliwo biodieslowskie 147
Obsługa maszyny w warunkach niskiej temperatury 149
Przemieszczanie i magazynowanie paliwa dieslowskiego 149
Smarowność paliwa dieslowskiego 150
Płyn chłodzący spaliny (DEF) 150
Przechowywanie płynu chłodzącego spaliny (DEF) 151
Testowanie płynu chłodzącego spaliny (DEF) 151
Olej do€silników dieslowskich 152
Częstotliwość serwisowania filtrów i wymiany oleju do silników dieslowskich 153
Olej do docierania John Deere Break-In™ Plus Engine Oil 154
Dodatkowa informacja o oleju silnikowym 154
Płyn chłodzący silnik 155
Wymagania dotyczące oleju hydraulicznego 157
Olej przekładniowy 158
Płyn hamulcowy 158
Płyn wykorzystywany do przechylania kabiny 159
Smar 159
Instrukcje dotyczące spawania 160
Podzespoły elektryczne 161
Akumulatory 161
Ładowanie podtrzymujące 162
Korzystanie z akumulatorów wspomagających 164
Bezpieczniki i przekaźniki 165
Bezpieczniki główne 166
Skrzynka bezpiecznikowa komory silnika 167
Przekaźniki komory silnika 169
Bezpieczniki kabiny stałej forwardera 170
Przekaźniki kabiny stałej forwardera 172
Przekaźniki i bezpieczniki okablowania 173
Architektura magistrali CAN ciągnika zrywkowego serii G 174
Lokalizacje sterowników 176
Moduł sterowania silnikiem (ECU) 176
Obszar sterownika kabiny (CAB) 177
Komputer XL4 178
Komputer XM2 oraz XM 179
CommandCenter 180
Podzespoły telematyki 181
Sterownik MTG 182
Anteny 182
Podzespoły elektryczne układu oczyszczania spalin 183
Komunikacja przez magistralę CAN i LIN 184
Czujniki układu ATS w magistrali LIN 185
Czujniki układu ATS w magistrali CAN 186
Czujniki i przełączniki 187
Czujniki, siłowniki i złącza silnika (6,8 l) 188
Podzespoły elektryczne silnika 1/6 190
Podzespoły elektryczne silnika 2/6 192
Podzespoły elektryczne silnika 3/6 193
Podzespoły elektryczne silnika 4/6 194
Podzespoły elektryczne silnika 5/6 195
Podzespoły elektryczne silnika 6/6 196
Czujniki układu obróbki następczej 197
Czujniki, filtr powietrza i płyn chłodzący 198
Czujniki, temperatura otoczenia 199
Czujniki – rama 200
Czujnik, pedał jazdy 201
Czujniki, podstawa fotela komfortowego 202
Czujniki, podstawa fotela standardowego 203
Czujniki, napęd 204
Czujniki, układ hamulcowy 205
Czujniki zbiornika paliwa 205
Czujniki zbiornika oleju hydraulicznego 206
Czujniki, roboczy układ hydrauliczny 207
Czujniki – wysięgnik 208
Żarówki 208
Punkty uziemienia w obrębie kabiny stałej forwardera 210
Pomiary ciśnienia hydraulicznego 210
Układ hydrauliczny napędu 211
Kontrola ciśnienia zasilania 212
Kontrola ustawienia zaworu ciśnienia zasilania 213
Maksymalne ciśnienie jazdy i odcięcie pompy jazdy 214
Roboczy układ hydrauliczny 215
Różnica ciśnień LS Delta P 215
Maksymalne ciśnienie robocze 216
Ciśnienie zaworu pomocniczego 217
Wartości ciśnienia pobudzenia zaworu LS wysięgnika 218
Ciśnienie pompy wentylatora hydraulicznego 219
Układ hydrauliczny hamulców 220
Wartości ciśnienia hamulca jazdy i hamulca roboczego 221
Wartości zakresu ciśnienia ładowania hamulców 222
Ciśnienie ładowania 223
Zawór próbkowania oleju hydraulicznego 224
pompa próżniowa 225
Pozycje serwisowe ramy i wysięgnika 225
Maski silnika 226
Podnoszenie maski 227
Przechylanie zbiornika paliwa 228
Ogólna obsługa serwisowa wysięgnika 229
Wymiana kół 230
Zakładanie sprzętu antypoślizgowego 231
Montaż gąsienic 1/4 231
Montaż gąsienic 2/4 232
Montaż gąsienic 3/4 232
Montaż gąsienic 4/4 233
Konserwacja okresowa 234
Wprowadzenie 234
Harmonogram konserwacji 234
Konserwacja urządzeń opcjonalnych 234
Konserwacja podgrzewacza 235
Uruchomienie podgrzewacza na kilka minut 235
Diagnostyka usterek 236
Kody serwisowe 236
Konserwacja układu smarowania centralnego 237
Częstotliwość smarowania i regulacja wielkości dawki 238
Napełnianie zbiornika 239
Kontrola układu 240
Wykrywanie usterek 241
Konserwacja systemu przeciwpożarowego 242
Co 10 godzin lub codziennie 243
Co 50 godzin lub co tydzień 243
Co 12 miesięcy 244
Lemiesz spycharkowy 245
Obsługa techniczna IBC 246
Konserwacja systemu ważenia żurawia 247
Parowanie w łączności Bluetooth i złącze ładowarki akumulatora 248
Co 10 godzin lub codziennie 249
Sprawdzić poziom oleju hydraulicznego 249
Sprawdzenie poziomu oleju silnikowego 250
Przeprowadź oględziny konstrukcji wysięgnika 251
Co 50 godzin lub co tydzień 252
Przeprowadź oględziny maszyny 252
Sprawdzanie poziomu oleju w skrzynce przekładniowej 253
Sprawdź poziom oleju w mechanizmie różnicowym 254
Sprawdzenie poziomu oleju w zwolnicy 255
Sprawdzenie złączy śrubowych wysięgnika 256
Sprawdzenie sworzni łączących wysięgnika 257
Sprawdzenie chwytaka i rotatora 257
Sprawdzanie szczelności obudowy wózka 258
Kontrola czystości chłodnicy 259
Smarowanie złącza środkowego 261
Sprawdzanie poziomu oleju w kolumnie mechanizmu obrotu 261
Nasmaruj wysięgnik (pojedyncze ramię wysuwne) 1/2 262
Nasmaruj wysięgnik (pojedyncze ramię wysuwne) 2/2 263
Smarowanie wysięgnika (podwójne ramię wysuwne) 1/2 264
Smarowanie wysięgnika (podwójne ramię wysuwne) 2/2 265
Nasmaruj złącze i chwytak 266
Co€250€godzin 266
Sprawdzanie poziomu oleju w skrzynce przekładniowej 267
Sprawdzanie ciśnienia w oponach 268
Sprawdzanie kontaktu drzwiowego 268
Sprawdzenie wyjścia awaryjnego 269
Sprawdź filtry świeżego powietrza w kabinie 270
Co 500€godzin 270
Wymiana oleju silnikowego i€filtra oleju 271
Wymiana filtrów paliwa 273
Sprawdzanie stopnia zużycia pasa napędowego 275
Sprawdzić rurkę filtra OCV 276
Sprawdzenie układu dolotowego powietrza 276
Sprawdzenie stanu układu chłodzenia 277
Sprawdzanie poziomu płynu chłodzącego silnik 278
Sprawdzenie poziomu elektrolitu w€akumulatorach 279
Usuwanie wody zgromadzonej w podstawie wysięgnika 280
Sprawdzanie luzu poprzecznego ramion wysuwnych 281
Sprawdzanie luzu pionowego ramion wysuwnych 282
Co 1€000€godzin 283
Sprawdzenie luzów zaworowych 283
Czyszczenie zbiornika DEF 298
Wymiana filtra zespołu dozowania DEF 300
Wymień filtr OCV 306
Czyszczenie lub wymiana wkładów filtra powietrza 307
Wymiana filtrów zbiornika oleju hydraulicznego 309
Wymiana osuszacza lub odpowietrznika zbiornika oleju hydraulicznego 311
Odpowietrzenie zbiornika oleju hydraulicznego 311
Wymiana oleju w skrzynce przekładniowej (wysokiego/niskiego biegu) 312
Wymień filtr pompy jazdy 313
Smarowanie wałów napędowych 314
Nasmarować łożyska zwrotnic 315
Sprawdzenie obręczy kół i śrub mocujących 316
Sprawdzić momenty dokręcenia śrub mocujących oś 317
Sprawdzenie klimatyzatora 318
Wymień filtry powietrza w kabinie 319
Oczyszczenie korka magnetycznego rotatora 320
Dokręcenie śrub rotatora 321
Sprawdzanie prowadnicy łańcucha podwójnego ramienia wysuwnego 322
Co 2€000€godzin pracy 322
Wymiana płynu chłodzącego 323
Wymień olej w mechanizmie różnicowym 325
Wymiana oleju hydraulicznego 327
Opróżnianie cylinderków hamulcowych 329
Wymiana oleju w€obudowie wózka 330
Wymiana oleju w zwolnicy 331
Wymiana oleju w kolumnie mechanizmu obrotu wysięgnika 332
Nasmarowanie zawiasów drzwi kabiny 333
odpowiednio do potrzeb 333
Oczyść maszynę 334
Opróżnianie filtrów paliwa 335
Wymiana pasa napędowego 336
Wymiana zespołu filtr-osuszacz-odbieralnik 338
Sprawdzenie poziomu oleju w układzie hamulcowym 343
Wymiana oleju w obwodzie pedału hamulca 344
Wyregulowanie siłowników hamulców 345
Sprawdzanie naprężenia łańcucha podwójnego ramienia wysuwnego 347
Wyregulować hamulce złącza rotatora 348
Transport, holowanie i magazynowanie 349
Transportowanie maszyny 349
Punkty mocowania i€punkty podnoszenia 350
Holowanie maszyny 350
Zwalnianie siłowników hamulca postojowego 351
Zwalnianie układu hydraulicznego jazdy 352
Zwolnienie hamulca roboczego 353
Zwalnianie blokady mechanizmu kierowniczego 354
Podparcie wyłączonego wysięgnika 354
Bocznikowanie zaworu żurawia 355
Przygotowanie maszyny do magazynowania 356
Po zakończeniu magazynowania 358
Środowisko, recykling i wyłączenie z użycia 360
Skorowidz 361
Załączniki 366
Declaration of Conformity template_pl_0 367
specs_1110G_1210G_1510G_en 369
a08020_F_GAS_DOC_pl 372
a03420_Forwarder_arm_silicon 374
a08047_LS-pressures_G_Forw_pl 376
UMP_1110G_1210G_1510G_FT4_PL 378
Nokian_Heavy_Tyres_Pressure_Handbook_John_Deere 381

S.V  05/24
