John Deere 1270C Timberjack (Timbermatic 300)Instruktions och servicehandbok PDF

Description

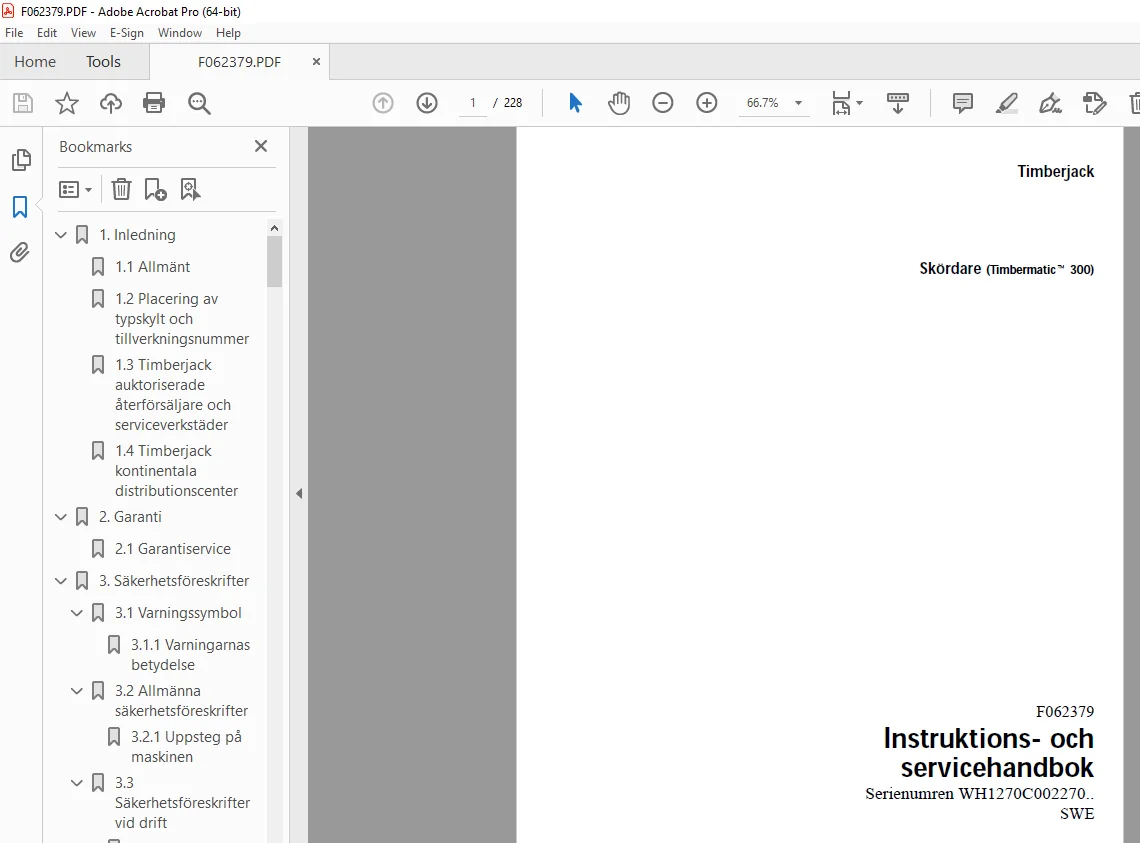

John Deere 1270C Timberjack Skördare (Timbermatic 300)Instruktions och servicehandbok F062379 – PDF DOWNLOAD

P/N: F062379_PH
Language: Swedish
Division: Forestry
Product Lines: Wheeled Harvesters
Publication Type: Operator’s Manuals
Associated Models: 1270C
Series: C SERIES
Serial: WH1270C002270-

TABLE OF CONTENTS:

John Deere 1270C Timberjack Skördare (Timbermatic 300)Instruktions och servicehandbok F062379 – PDF DOWNLOAD

1 Inledning 11
11 Allmänt 12
12 Placering av typskylt och tillverkningsnummer 13
13 Timberjack auktoriserade återförsäljare och serviceverkstäder 14
14 Timberjack kontinentala distributionscenter 22
2 Garanti 23
21 Garantiservice 23
3 Säkerhetsföreskrifter 25
31 Varningssymbol 25
311 Varningarnas betydelse 26
32 Allmänna säkerhetsföreskrifter 26
321 Uppsteg på maskinen 29
33 Säkerhetsföreskrifter vid drift 30
331 Varningslarm 32
332 Nödutgångar 33
333 Körning på isbelagt vatten 33
334 Elledningar 34
335 Förflyttning på allmän väg samt övrig transportkörning 35
34 Säkerhetsföreskrifter vid service 36
35 Förebyggande av brand 40
351 Åtgärder vid brand 41
4 Hytten och reglage 43
41 Huvudbrytare 44
42 Kontrollampor 45
421 Varningslampor och summer i taket 45
43 Instrumentpanel 46
431 Startlås 47
432 Vindrutetorkare och spolare 48
44 Kontrollpaneler 49
441 Kranreglage 50
45 Timbermatic 300-funktioner 51
46 Klimataggregat 52
461 Driftinstruktion 52
47 Pedaler 53
48 Justering förarstol 54
5 Körinstruktioner 55
51 Maskinarbete 55
511 Säkerhetsbrytare 55
512 Nödstopp 56
513 Kran 56
514 Bromsar 57
515 Styrning 58
516 Fördelningsväxellådan och framhjulsdriften 59
517 Differentialspärrar 60
518 Midjelås 60
52 Körning med maskinen 61
521 Åtgärder före arbetsdagens första motorstart 61
522 Drift av motorn 62
523 Terrängkörning 65
524 Körning på landsväg 66
53 Transport med lastbil 68
54 Bogsering 69
6 Service 73
61 Säkerhetsbestämmelser för service 74
62 Allmänna serviceinstruktioner 76
621 Anvisningar för montering 76
622 Åtdragningsmoment 77
623 Anvisningar för svetsning 78
624 Skötselanvisningar för rengöring av Lexan/Marguardrutor 80
63 Däck 81
631 Hjulbyte 81
632 Slirskyddsmontering 82
633 Boggiband, montering 83
64 Olje- och vätskerekommendationer 85
641 Rymduppgifter 86
642 Bränsle 87
643 Motorsmörjolja 87
644 Kylvätska 88
645 Smörjfetter 88
646 Hydraulolja 89
647 Bromsvätska 89
648 Växellådsolja 89
65 Underhållsintervaller 90
66 Servicepunkter 92
661 Service dagligen eller var 10:e driftstimme 92
662 Service varje vecka eller var 50:e driftstimme 95
663 Service var 250:e driftstimme 97
664 Service var 500:e driftstimme101
665 Service var 1000:e driftstimme104
666 Service var 2000:e driftstimme107
667 Service var 6:e månad110
668 Service var 12:e månad111
67 Kranens servicepunkter113
671 Service dagligen eller var 10:e driftstimme114
672 Service varje vecka eller var 50:e driftstimme114
673 Service var 250:e driftstimme116
674 Service var 1000:e driftstimme117
675 Service var 2000:e driftstimme117
68 Service och justering vid behov118
681 Avluftning av bränslesystemet120
7 Hydraulsystem121
71 Arbetshydrauliksystem121
72 Transmissionssystem121
73 Hydrauloljetank121
731 Påfyllning av hydraulolja122
732 Avtappning av hydraulolja122
74 Vakuumpump123
75 Hydraulikens avluftning123
751 Körhydraulikens avluftning124
752 Arbetshydraulikens avluftning125
753 Luftning av bromsar126
76 Hydrostatiken, kontroll och justering av tryck127
761 Matartryck transmissionspump127
762 Högtryck128
763 Hydraulmotor129
77 Arbetshydraulik, kontroll och justering av tryck132
771 Justering stegventil132
772 Arbetshydraulikens förstyrningstryck132
773 Arbetshydraulikens LS tryck133
774 Kranens baktryckventil133
775 Arbetshydraulikpumpens maximumtryck134
776 Pumpens tryckdifferens Dp134
777 Pålastningsventil135
778 Topptryckbegränsningsventil136
78 Bromssystem, kontroll och justering137
781 Kontroll av bromsar137
782 Bromsarnas mekaniska justering137
783 Kontroll av färdbroms139
784 Kontroll av arbetsbromsar139
785 Kontroll av påladdningsområdet139
786 Kontroll av avlastningsventil, bromsar140
79 Hydraulscheman141
791 Kranhydraulik143
792 Arbets- och bromshydraulik145
793 Transmissionen147
794 Extrautrustning149
8 Elsystem151
81 Batterier151
811 Hjälpström vid start152
82 Huvudbrytare och säkringar153
821 Säkringslåda F1154
822 Säkringslåda F2155
83 Givarna i maskinen156
84 Reparationssvetsning159
85 Elscheman161
9 Kraftöverföring189
91 Hydrostatik190
92 Körelektronik191
93 Bromssystem192
10 Kranen195
101 Allmän beskrivning av kranen195
102 Säkerhetsåtgärder vid drift195
103 Allmänna driftsinstruktioner197
104 Tekniska data199
1041 Tj 210 H 83199
1042 Tj 210 H 97199
1043 Tj 210 H 115199
1044 Rotator199
11 Utrustning201
111 Klimatanläggning201
1111 Risker och skyddsåtgärder202
1112 Klimatanläggningens systemuppbyggnad och funktion203
1113 Klimatanläggningens underhåll204
1114 Felsökning på kylanläggning208
112 Motor- och kupévärmare *)209
1121 Allmänt210
1122 Förvärmarens underhåll213
1123 Tidur för motor- och kupevärmare214
113 Sprinkleranläggning*)217
1131 Centralenhet219
114 Handbrandsläckare221
115 Stubbehandling *)222
1151 Flash Cut (automatisk kransänkning)223
12 Tekniska Data225
