John Deere 1410D Rückezug BETRIEBSANLEITUNG OMF071827 – PDF DOWNLOAD

Description

John Deere 1410D Rückezug BETRIEBSANLEITUNG OMF071827 – PDF DOWNLOAD

P/N: F071827_PM
Language: German
Division: Forestry
Product Lines: Forwarders
Publication Type: Operator’s Manuals
Associated Models: 1410D
Series: D SERIES
Serial: WJ1410D001201-

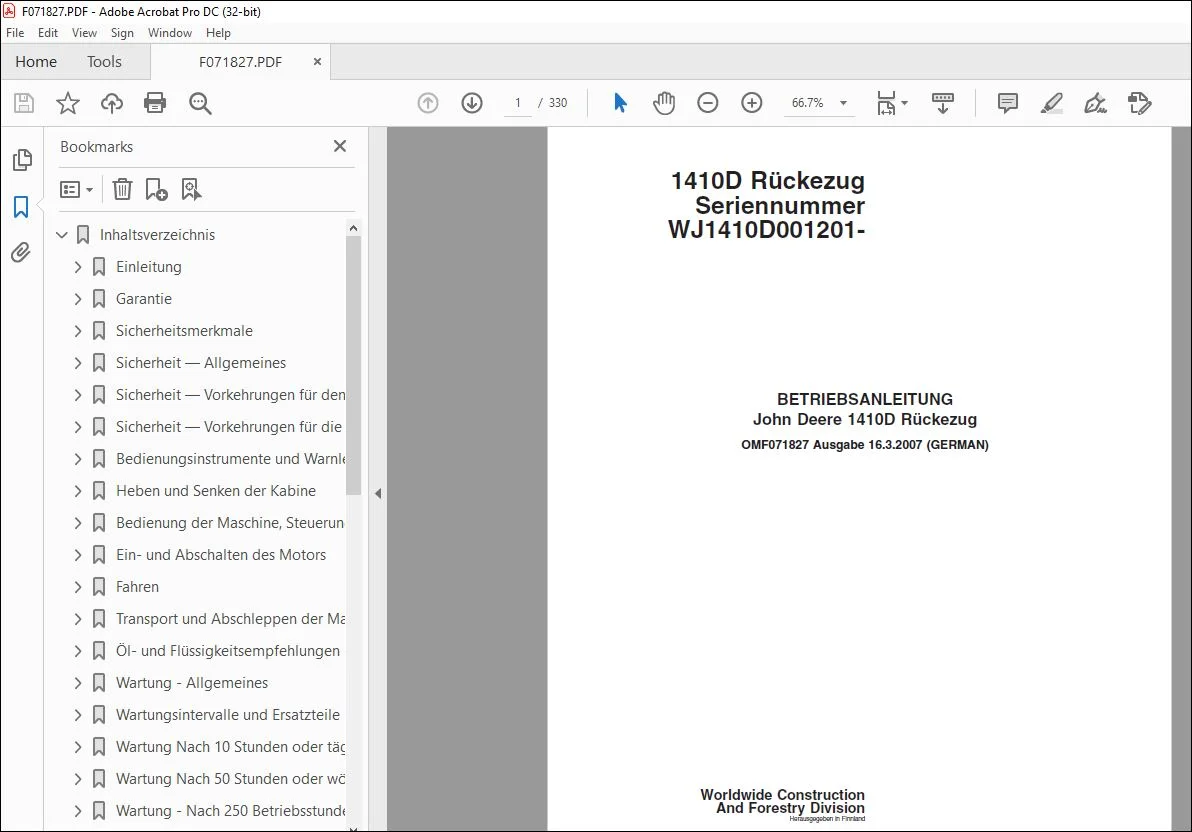

TABLE OF CONTENTS:

John Deere 1410D Rückezug BETRIEBSANLEITUNG OMF071827 – PDF DOWNLOAD

Inhaltsverzeichnis 2
Einleitung 8
Bedienungsanleitung für den Rückezug John Deere 1410D 8
Vorwort 9
John Deere Kontaktinformationen 9
Formular für Rückfragen zu technischen Informationen 10
Garantie 11
Standard-Gewährleistungsklauseln 11
Standard-Gewährleistung 11
Maschinen mit Extended Coverage (Nur für aufgeführte Maschinen!) 11
Periodische Wartung 12
Sicherheitsmerkmale 13
Sicherheit – Sicherheitsmerkmale 13
Sicherheit — Allgemeines 14
Allgemeines 14
Sicherheitsinformationen erkennen 14
Signalwörter verstehen 15
Vorbereitung für den Notfall 15
Schutzkleidung tragen 16
Sicherer Umgang mit Flüssigkeiten — Brandvermeidung 16
Sicherer Umgang mit Chemikalien 17
Sicherheitsschilder austauschen 17
Sicherheitskabine warten 18
Verwendung von drahtlosen Sendegeräten 19
Sicherheit — Vorkehrungen für den Betrieb 20
Maschine inspizieren 20
Schild “Nicht betätigen” anbringen 20
Unkontrollierte Bewegung der Maschine verhindern 21
Griffe und Tritte benutzen 21
Zweitausgang 22
Sicherer Umgang mit Startflüssigkeiten 23
Umstehende beachten 24
Mitfahrer sind nicht zugelassen 24
Sicherheitsgurt verwenden 25
Bei schwierigen Bedingungen Risiken vermeiden 25
Bei Alarm von der Maschine Arbeit unterbrechen 26
Beladen der Maschine 26
Gefahrenzone freihalten 27
Kollisionsstellen vermeiden 27
Stromleitungen vermeiden 28
Fahren / Transport auf öffentlichen Straßen 29
Vor dem Fahren auf eisbedecktem Gewässer Sicherheit prüfen 30
Brandvermeidung 31
Verhalten bei einem Maschinenbrand 32
Sicherheit — Vorkehrungen für die Wartung 33
Allgemeines 33
Vor dem Service 34
Geeignete Kleidung 35
Geeignete Werkzeuge verwenden 35
Maschine ordnungsgemäß stützen 36
Motor ausschalten, Batteriekabel trennen 36
Kühlanlage sicher warten 36
Batterieexplosionen verhindern 37
Säureverletzungen verhindern 37
Verwendung der Xenon-Arbeitsleuchte 38
Ausschließlich vom Fahrersitz starten 38
Vorsicht mit den Abgasen 39
Flüssigkeiten unter Hochdruck vermeiden 39
Wärme in der Nähe von unter Druck stehenden Flüssigkeitsleitungen vermeiden 40
Schweißreparaturen sicher ausführen 40
Reifen sicher warten 41
Auftanken und Kraftstoffanlage warten 41
Abfall ordnungsgemäß entsorgen 42
Bedienungsinstrumente und Warnleuchten 43
Allgemeines 43
Vorderes Schaltbrett 45
Zündschloss-Positionen 46
Bedienung der Wisch-/Waschanlagen 47
Warnleuchten 48
Schaltbrett, linker und rechter Arm 49
Verwendung der Kranbedienungshebel 50
Dachschaltbrett-Schalter 52
Warnleuchten und Tonalarm 53
Bereitschaft für Sprechfunkgerät 53
Regler der Klimaanlage 54
Zeitschaltuhr für Motor- und Kabinen-Vorwärmer (wahlfr Ausstatt ) 54
Fahrersitz 55
Heben und Senken der Kabine 56
Heben der Kabine 56
Senken der Kabine 57
Bedienung der Maschine, Steuerungssystem 58
TMC 58
ECU 58
Warnalarm 59
Sicherheitsschalter der Tür 59
Notstopp 60
Bedienung des Kranarms 60
Bremsen 61
Rahmenbremse 62
Lenkung 63
Verteilergetriebe und Hinterradantrieb 64
Bedienung der Differentialsperre 65
Bedienung der Polterschildes (optionale Ausrüstung) 65
Bedienung der Klemmbank 65
Ein- und Abschalten des Motors 66
MaÂnahmen vor dem ersten Anlassen des Motors am Arbeitstag 66
Normales Anlassen 67
Starten bei kaltem Wetter 68
Nach dem Starten 69
Normaler Motorbetrieb 71
Abschalten des Motors 72
Fahren 73
Fahren auf dem Gelände 73
Fahren auf StraÂen 74
Transport und Abschleppen der Maschine 76
Fixiergurte verwenden 76
Aufstellung 76
Minihebel 76
Ketten 77
Abschleppen 77
Versetzen eines nicht betriebsbereiten Krans 81
Öl- und Flüssigkeitsempfehlungen 83
Öl- und Flüssigkeitsempfehlungen 83
Füllmengen 84
Dieselkraftstoff 85
Motoröl 86
Kühlflüssigkeit 87
Hydrauliköl 88
Getriebeöl 89
Bremsflüssigkeit 89
Kabinen-Hubpumpe 90
Schmiermittel 90
Wartung – Allgemeines 91
Servicearbeiten allgemein 91
Sicherheitsanweisungen für Servicearbeiten 92
Allgemeine Wartungsanweisungen 93
Reinigen der Kabinenscheiben 94
Reifen, Reifendruck 95
Radwechsel 96
Gleitschutz 97
Einbau der Raupen 98
Wartungsintervalle und Ersatzteile 100
Wartungsintervalle 100
1410D Ersatzteile und Bedarfsartikel 101
Wartung Nach 10 Stunden oder täglich 104
Hydraulikölstand kontrollieren 104
Motorölstand kontrollieren 104
Wasser und Ablagerungen aus den Kraftstofffiltern ablassen 105
Kühlmittelstand im Motor kontrollieren 106
Wischwasserstand kontrollieren 107
Sauberkeit des Kühlergrill kontrollieren 108
Ölstand der Betriebsbremse kontrollieren 109
Luftfilter kontrollieren 109
Zustand und Luftdruck der Reifen kontrollieren 110
Kraftstofftank auffüllen 110
Wartung des Krans 111
Die folgenden Servicearbeiten und Kontrollen müssen am Ende eines jeden Arbeitstages durchgeführt werden 111
Wartung Nach 50 Stunden oder wöchentlich 112
Mittelgelenk- und Lenkzylinderlagerungen schmieren 112
Polterschild schmieren1 113
Kontrolle der Klimaanlage 113
Wartung des Krans 114
Feuerlöschsystem kontrollieren 114
Wartung – Nach 250 Betriebsstunden 115
Maschine reinigen 115
Ölstand im Verteilergetriebe kontrollieren 116
Ölstand im Differential kontrollieren 117
Ölstand der Einachs-Radenden (Nabengetriebe) kontrollieren 118
Ölstand des Drehgestellgehäuses kontrollieren 119
Anzugsdrehmoment der Radmuttern kontrollieren 119
Kabinenluftfilter kontrollieren 120
Kontrolle der Klimaanlage 120
Wartung des Krans 121
Wartung – Nach 500 Betriebsstunden 122
Motoröl und Filter wechseln 122
Kraftstoffilter wechseln 125
Entlüftungsrohr des Kurbelgehäuses reinigen 126
Lufteinlasssystem kontrollieren 126
Riemenverschlei kontrollieren 127
Spannung der Spannfeder kontrollieren 128
Ablagerungen und Wasser aus den Kraftstofftanks entfernen 128
Batteriespannung und Flüssigkeitsstand kontrollieren 129
Kühlanlage kontrollieren 130
Kardanwellen schmieren 130
Wartung – Nach 1000 Betriebsstunden 132
Drehgestelllager abschmieren 132
Hydrauliköl erneuern 133
Rücklauffilter der Hydraulik wechseln 136
Entlüfter des Hydraulikbehälters wechseln 137
Das Öl im Verteilergetriebe wechseln 138
Druckfilter der Fahrhydrostatik erneuern 139
Ölwechsel vom Bremspedalkreislauf 140
Radmuttern und Radfelgen kontrollieren und nachziehen 141
Den Abgaskrümmer kontrollieren 141
Kontrolle der Klimaanlage 141
Wartung des Krans 142
Wartung – Nach 2000 Betriebsstunden 143
Ventilspiel kontrollieren 143
Kühlflüssigkeit wechseln 145
Schwingungsdämpfer der Kurbelwelle kontrollieren 148
Wechsel des Öls des Drehgestellachsen-Differentials 149
Wechsel des Öls des Drehstellgehäuses 151
Wechsel des Öls des Einachs-Differentials 152
Austausch des Öls der Einachs-Radenden 153
Befestigung der Vorder-/Hinterachsaggregate am Rahmen kontrollieren und nachziehen 154
Wartung – Nach Bedarf 155
Wartung und Einstellung bei Bedarf 155
Einfüllen von Kühlflüssigkeit 155
Luftfilterelemente kontrollieren 156
Austausch des Antriebsriemens 157
Reinigen des Kraftstofftank-Einfüllfilters 157
Einstellung der Sitzdrehungs-Bremse 158
Wartung des Krans 158
Kraftstoffanlage entlüften 159
Wartung – Periodische Wartung 160
Wartung – Nach 6 Monaten 160
Wartung – Nach 12 Monaten 160
Hydrauliksystem: Allgemeines und Entlüftung 161
Arbeitshydraulikanlage 161
Fahrhydrostatik 161
Entlüftung 162
Entlüftung der Antriebshydraulik 163
Entlüftung der Arbeitshydraulik 165
Entlüftung der Bremsanlage 166
Hydrostatik: Fahrpumpe einstellen 170
Speisedruck der Fahrpumpe kontrollieren und einstellen 170
Fahrdruck der Fahrpumpe kontrollieren und einstellen (Druckabschneidungsventil) 171
Hydrostatik: Fahrmotor einstellen 172
Druckabschneideeinstellungen des Fahrmotors kontrollieren und einstellen (Druckabschneidungsventil) 172
Arbeitshydrauliksystem Kontrollieren 176
Einstellung des Differenzdruckes 176
Einstellung des Max -Druckes 176
Einstellung des Kran-Druckes 177
Einstellung der Hilfsfunktionen 179
Einstellung der Mittengelenksperre 180
Einstellung des proportionalen Polterschilds 181
Zusatzausrüstung einstellen 181
Bremssystem: Kontrollieren und Einstellen 182
Bremsen überprüfen 182
Mechanische Einstellung der Bremsen 183
Bremsladedruck 184
Arbeitsbremse überprüfen 184
Überprüfung der Fahrbremse (Pedalbremse) 185
Elektrik 186
Hauptschalter 186
Batterien 187
SchweiÂen 189
Sicherungen auf der linken Seite des Motorraums 191
Sicherungen auf der Leiterplatte und Relais 192
Motorsensoren und Steckverbinder 194
Hydraulikmotordrehzahlgeber 195
Hydrauliktanksensoren 195
Luftreinigersensoren 196
Kühlflüssigkeitsstandsensor 196
Kraftübertragung 197
Kraftübertragung 197
Verteilergetriebe 197
Hydrostatisches System 198
Fahrelektronik 199
Kran 200
Allgemeine Beschreibung des Krans 200
Sicherheitsvorkehrungen beim Betrieb 201
Allgemeine Betriebsanleitung 203
Kran, Technische Daten 204
Kran – Wartung 208
Anleitungen zur Montage 208
Hydrauliksystem entlüften 208
Wartungspunkte des Krans 209
WartungsmaÂnahmen alle 10 Stunden 210
WartungsmaÂnahmen alle 50 Stunden 211
WartungsmaÂnahmen alle 250 Stunden 216
WartungsmaÂnahmen alle 1000 Stunden 218
Wartung bei Bedarf 221
Ausrüstung, Klimaanlage 222
Einleitung 222
Hauptbestandteile der Klimaanlage 222
Gefahren und AbhilfemaÂnahmen 225
Erste Hilfe 226
Klimaanlage, Verwendung 227
Wartung und Inspektionen: Prüfen der Kältemittelmenge 229
Kontrollieren Sie den Wartungsanzeiger des Entfeuchters alle 50 Stunden kontrollieren 232
Der Kompressor sollte alle 1000 Stunden gewartet werden 232
Der Verdampfer sollte alle 1000 Stunden gewartet werden 233
Der Kondensator sollte alle 1000 Stunden gewartet werden 233
Die Schläuche und Verbindungen sollten alle 1000 Stunden gewartet werden 234
Ausrüstung, Motor- und Kabinenvorwärmer 235
Aufbau 235
Funktion 236
Pflege und Wartung 237
Zeituhr für Motor- und Kabinenvorwärmer 238
Fernsteuerung von Motor- und Kabinenvorwärmer *) 241
Störungscodes des Motorvorwärmers 242
Ausrüstung, Sprinkleranlage 244
Allgemeines 244
Feueralarm und MaÂnahmen 245
Nach einem Feuer 248
Steuereinheit 249
Handfeuerlöscher 251
Ausrüstung, Polterschild 252
Verwendung des Polterschilds 252
Absenken des Polterschilds 253
Polterschild Schwimmstellung 253
Ausrüstung, Klemmbank 254
Bedienung der Klemmbank 254
Lagerung 256
Vorbereiten der Maschine auf die Lagerung 256
Monatlich vorzunehmende MaÂnahmen während der Lagerung 258
Hydraulscheman 261
Hydraulikscheman 261
Hydraulscheman 262
Schaltpläne 276
Schaltpläne 276
Technische Daten 318
Aufkleber und Schilder 318
Abmessungen 319
Ladefläche 320
Motor 321
Kraftübertragung 321
Achsen 321
Lenkung 322
Bremsen 322
Hydraulik 322
Elektrik 322
Kran 323
Kabine 324
Seitenzahlen 2
Abschnitt 1-1 8
Abschnitt 2-1 11
Abschnitt 3-1 13
Abschnitt 3-2 14
Abschnitt 3-3 20
Abschnitt 3-4 33
Abschnitt 4-1 43
Abschnitt 4-2 56
Abschnitt 5-1 58
Abschnitt 5-2 66
Abschnitt 5-3 73
Abschnitt 5-3 76
Abschnitt 6-1 83
Abschnitt 6-2 91
Abschnitt 6-3 100
Abschnitt 6-4 104
Abschnitt 6-5 112
Abschnitt 6-6 115
Abschnitt 6-7 122
Abschnitt 6-8 132
Abschnitt 6-9 143
Abschnitt 6-10 155
Abschnitt 6-11 160
Abschnitt 7-1 161
Abschnitt 7-2 170
Abschnitt 7-3 172
Abschnitt 7-4 176
Abschnitt 7-5 182
Abschnitt 8-1 186
Abschnitt 9-1 197
Abschnitt 10-1 200
Abschnitt 10-2 208
Abschnitt 11-1 222
Abschnitt 11-2 235
Abschnitt 11-3 244
Abschnitt 11-4 252
Abschnitt 11-5 254
Abschnitt 12-1 256
Abschnitt 13-1 261
Abschnitt 14-1 276
Abschnitt 15-1 318

S.V 04/24
