John Deere 1910G Final Tier 4 Skotare INSTRUKTIONSBOK F700340 – PDF DOWNLOAD

Description

John Deere 1910G Final Tier 4 Skotare INSTRUKTIONSBOK F700340 – PDF DOWNLOAD

P/N: F700340_VY
Language: Swedish
Division: Forestry
Product Lines: Forwarders
Publication Type: Operator’s Manuals
Associated Models: 1910G
Series: G SERIES
Serial: 1WJ1910GF002107-2205

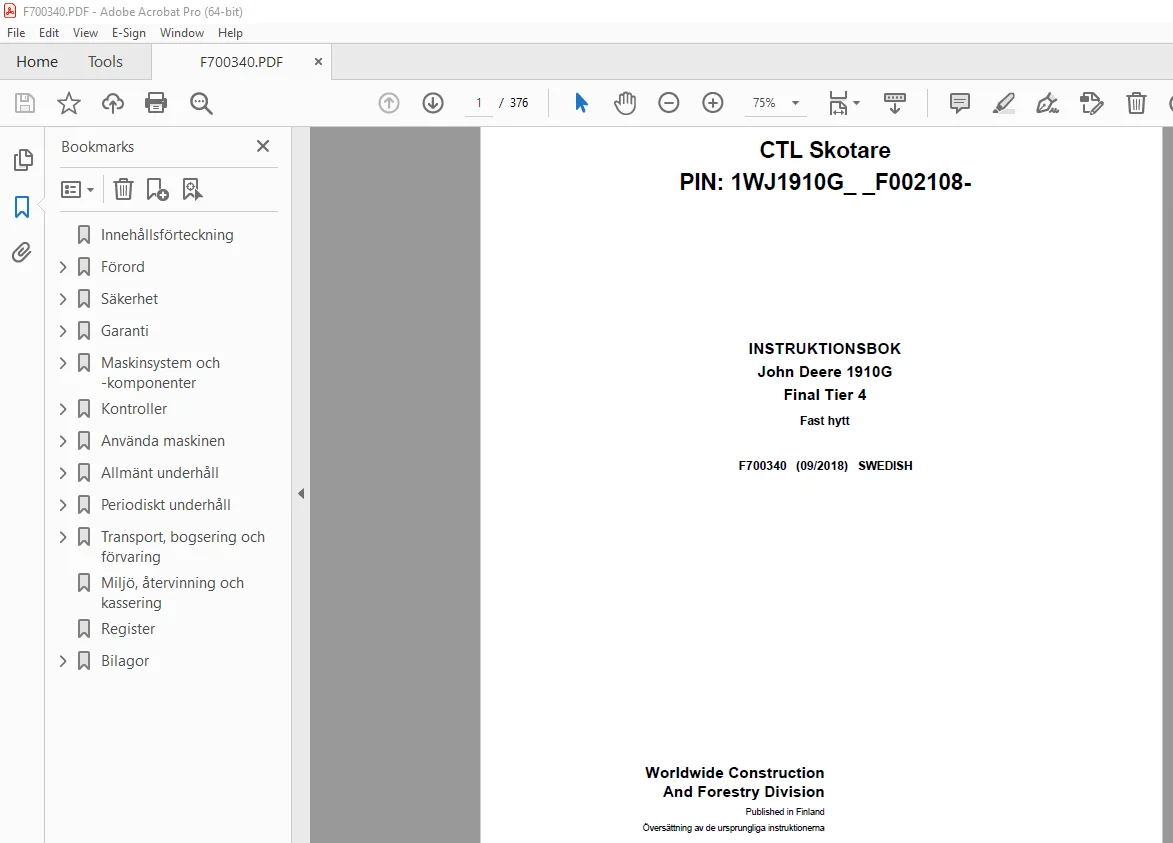

TABLE OF CONTENTS:

John Deere 1910G Final Tier 4 Skotare INSTRUKTIONSBOK F700340 – PDF DOWNLOAD

Innehållsförteckning 2
Förord 9
Copyright 9
Förord 9
Proposition 65 Varning, delstaten Kalifornien 9
Försäkran om överensstämmelse 9
Utlåtande om emissionsgaranti 10
John Deeres skotare 11
Tekniska data 11
Maskinidentifiering 12
Motoridentifiering 9 0L motor 13
Säkerhet 14
Följ lagar och bestämmelser 14
Lär dig vad säkerhetsinformationen står för 14
Förstå varningstexten 15
Förbered för nödsituationer 15
Bär skyddskläder 16
Hantera kemiska produkter på ett säkert sätt 16
Installera radiosändare korrekt 17
Drift 17
Inspektera maskinen 18
Sätt upp skylten “Använd inte maskinen” 18
Förhindra att maskinen skenar 19
Använda ledstänger och fotsteg 19
Säker hantering av startvätska 20
Ta hänsyn till personer i närheten 20
Inga passagerare tillåtna 21
Använd säkerhetsbälte 21
Hyttens skyddande konstruktioner 22
Hyttrutor 22
Nödutgång 25
Bullernivå i skotarhyttar 25
Vibrationsnivåer i skotarhytten 26
Undvik risker under svåra förhållanden 27
Använd kranen på ett säkert sätt 28
Överlasta aldrig skotaren 28
Sluta arbeta om maskinen avger ett alarm 29
Håll riskzonen fri 29
Undvik kedjeskott 30
Undvik farliga krossituationer 31
Undvik kraftledningar 31
Körning/transport på allmän väg 32
Användning i kalla miljöer 32
Kontrollera säkerheten före körning på is 33
Undvik eld och explosioner 33
Vad ska man göra om maskinen börjar brinna? 34
Handhållen brandsläckare 35
Efter en brand 35
Underhåll 36
Håll maskinen i gott skick 36
Använda rätt kläder 37
Använda rätt verktyg 37
Säkra låsmekanismen för lyftning av hytten 38
Använd rätt stödutrustning för maskinen 38
Underhålla kylsystemet på ett säkert sätt 39
Förhindra att batterier exploderar 39
Förhindra kemiska brännskador 40
Starta inte från någon annan plats än förarsätet 40
Undvik avgaser 41
Rengöring av avgasfilter 41
Underhåll av avgasfilter 42
Undvik vätskor med högt tryck 42
Undvik upphettning i närheten av trycksatta vätskeledningar 43
Utför svetsningsreparationer på ett säkert sätt 43
Säkert däckunderhåll 44
Underhålla klimatanläggningen på ett säkert sätt 44
Byta ut xenonarbetslampor på ett säkert sätt 45
Underhålla ackumulatorer på ett säkert sätt 45
Säker service av styrsystem 46
Fylla på och underhålla bränslesystemet 46
Fylla på och underhålla DEF-systemet 47
Avfallshantera spillet enligt föreskrifterna 47
Bortskaffning av DEF (Diesel Exhaust Fluid)” 47
Placering av varningsdekaler 48
Varningsdekaler hytt utan text 48
Varningsdekaler utan text 49
Varningsdekaler med text 50
Garanti 51
Standardgarantibestämmelser 51
Standardgaranti 51
Utökad garanti 51
Service efter de första 250 drifttimmarna 51
Periodiskt underhåll 52
Maskinsystem och -komponenter 53
Strömbrytarpanel 53
Strömuttag 54
Fast skotarhytt 55
Förarsäte – komfort 56
Stolsrotation 57
Framåtriktad kamera 58
Backkamera 59
Värme- och luftkonditionering 60
Hyttippning 61
Final Tier 4-motorer 62
Diagram över luftintag och avgassystem 62
Efterbehandlingssystem (ATS) 64
Avgasfilter 65
Förhöjt motorvarvtal 65
Bränsledoseringsenhet: 67
Bränsledoseringsinsprutare 68
Drift, SCR-system 69
DEF-tank och DEF-tankarmatur (CAN-baserad) 70
Driftnivåer DEF-tank 71
DEF-bränsledoseringsenhet 72
DEF-doseringsinsprutare 74
SCR-systemets effekt sänks 75
Regenerering 76
Sotnivåer i avgasfiltret 76
Passiv regenerering 77
Aktiv regenerering 78
Manuell regenerering 79
Serviceregenerering 80
Däck 81
Band, kedjor och barlastning av hjulen 82
Vägar i vinterförhållanden 83
Rekommenderade larvband för vinterförhållanden 83
Kontroller 84
Styrkontroller 84
Huvudströmbrytare 85
Säkerhetsbrytare och nödstopp 86
Tändningslås 86
Instrumentbräda 87
Kranstyrning 89
Krankontroller, IBC för skotare 90
Vänster tangentbord i skotare 91
Höger tangentbord i skotare 92
Extra tangentbord 93
Strålkastare och vindrutetorkare 94
Hyttlampor och servicebelysning 95
Arbetsbelysning 96
Färdbelysning 97
Vindrutetorkare och spolare 98
Brytare och kontaktdon för tillbehör 100
Klimatanläggning 101
Fläkthastighet 102
Temperatur 103
Recirc-läge 103
Avfrostning 104
Indikatorlampor 104
Förvärmningssystem 105
Driftsekvenser 106
Ställa in timern 107
Sätta på värmaren 107
Förval värmning 108
Stänga av värmaren 108
Ändra värmningslängden 109
Förvärmarmodem 110
SMS-gränssnitt 110
Använda maskinen 112
Motor 112
Starta motorn 112
Starta i kall väderlek 113
Efter start 113
Efterbehandlingssystem 114
Filterrengöringsreglage 115
Ikoner på bildskärmen i driftläge 116
Larm 117
Arbetscykler DEF-system 118
Ikoner 119
Larm och effektsänkningar 119
Stänga av FT4-motorn 120
Körning 120
Terrängkörning 121
Vägkörning 121
Fördelningsväxel och bakhjulsdrift 122
Differentialspärrar 123
ECO-läge 125
Driftlägen, Adaptiv drivlinestyrning (ADC) 126
Reglerbart ECO-läge 127
Farthållare 127
Planeringsblad 128
Kran och grip 129
Uppvärmning av arbetshydrauliken 129
Använda kranen 129
IBC-läge 130
Specialfunktioner 130
Systemsäkring 131
Läge “Kranfunktioner avstängda” 132
Mjuk kranstyrning (SBC) 133
Kranvåg – Drift 133
Dataöverföring och Bluetooth-anslutning 134
Återställning av grip 135
Kalibrering 135
Vägningsnoggrannhet 135
Batterier och batteriladdare 137
Efter att ha använt kranen 137
I slutet av arbetsdagen 137
Allmänt underhåll 138
Rengöring och inspektion av hyttfönstren 138
Fylla på bränsle i maskinen 139
Påfyllning av DEF-tanken (Diesel Exhaust Fluid) 140
Vätskor och smörjmedel 141
Diesel (ULSD) 142
Biodieselbränsle 142
Användning i kall väderlek 143
Hantera och förvara dieselbränsle 144
Smörjförmåga hos dieselbränsle 144
DEF (Diesel Exhaust Fluid) 145
Lagra DEF (Diesel Exhaust Fluid) 145
Testa DEF-vätskan (Diesel Exhaust Fluid) 146
Motorolja för dieselmotor 147
Underhållsintervaller för dieselmotorolja och filter 147
John Deere Break-In™ Plus-motorolja 148
Ytterligare motoroljeinformation 149
Kylvätska 149
Bestämmelser för hydraulolja 151
Växelolja 152
Bromsvätska 152
Hyttippningsolja 153
Smörjning 153
Svetsinstruktioner 154
Elkomponenter 155
Batterier 155
Underhållsladdning 156
Använda boosterbatterier 158
Säkringar och reläer 159
Huvudsäkringar 160
Säkringsbox i motorrummet 161
Motorrummets reläer 162
Säkringar, fast skotarhytt 163
Reläer, fast skotarhytt 164
Kablage, säkringar och relän 165
CAN-arkitektur, skotare i G-serien 166
Styrenheternas placering 167
Styrenhet för motor (ECU) 168
Hyttstyrenhetsområde (CAB) 168
PC-modell XL4 169
XM2 och XM PC 170
CommandCenter 171
Telematikkomponenter 172
MTG-modul 173
Antenner 173
Elinstallationer i efterbehandlingssystemet 174
CAN- och LIN-busskommunikation 175
ATS-sensorer på Lin-bussen 176
ATS-sensorer på CAN-bussen 177
Givare och brytare 178
Motorns sensorer, manöverdon och kontaktdon (9 0L) 179
Elektriska motorkomponenter 1/5 181
Elektriska motorkomponenter 2/5 182
Elektriska motorkomponenter 3/5 184
Elektriska motorkomponenter 4/5 186
Elektriska motorkomponenter 5/5 187
Sensorer, efterbehandlingssystem 188
Sensorer, luftfilter och kylarvätska 189
Sensorer, omgivningstemperatur 190
Givare, ram 191
Sensorer, körpedal 192
Sensorer, stolsunderrrede för komfortstol 193
Sensorer, sockel för standardstol 194
Givare, transmission 195
Sensorer, bromssystem 196
Givare, bränsletank 196
Sensorer, hydrauloljetank 197
Sensorer, arbetshydraulik 198
Givare, kran 199
Lampor 199
Jordningspunkter, fast skotarhytt 201
Hydraultryckmätningar 201
Drivhydraulik 202
Kontrollera laddningstrycket 203
Kontrollera inställningen för laddtryckventilen 204
Maximalt drivtryck/drivpumpens tryckavstängningsventil 205
Arbetshydraulik 206
LS-tryckskillnad Delta P 206
Maximalt arbetstryck 207
Hjälpventiltryck 208
Kranventilens LS-reduceringstryck 209
Hydraulfläktens pumptryck 210
Bromshydraulik 211
Färd- och arbetsbromstryck 212
Belastningsområdets tryck 213
Belastningstryck 214
Provtagningsventil för hydraulolja 215
Vakuumpump 216
Ram- och kranservicepositioner 216
Motorhuvar 217
Lyfta på huvarna 218
Tippning av bränsletank 219
Allmän kranservice 220
Byta däck 221
Montera halkskydd 221
Bandkopplingar 1/4 222
Bandkopplingar 2/4 222
Montering av band 3/4 223
Bandkopplingar 4/4 223
Periodiskt underhåll 224
Introduktion 224
Uptime maintenace planner 224
Underhåll av extrautrustning 224
Underhåll av förvärmare 225
Kör förvärmaren i några minuter 225
Felsökning 226
Servicekoder 226
Underhåll av centralsmörjsystemet 227
Smörjningsfrekvens och inställning av smörjmedelsvolym 228
Reservoarpåfyllning 229
Systemkontroll 230
Felsökning 231
Underhåll av brandskyddssystem 232
Efter 10 timmar eller dagligen 233
Efter 50 timmar eller en gång i veckan 233
Efter 12 månader 234
Planeringsblad 235
Expanderat lastutrymme (VLS) 236
Underhåll av IBC 236
Underhåll av kranvågen 237
Bluetooth-parkoppling och batteriladdaruttag 238
Underhåll av bypass-filter för motorolja 239
Var 10:e drifttimme eller dagligen 240
Kontrollera hydrauloljenivån 240
Kontrollera motoroljenivån 241
Inspektera kranstrukturerna visuellt 242
Var 50:e drifttimme eller varje vecka 243
Inspektera maskinen visuellt 243
Kontrollera oljenivån i fördelningsväxeln 244
Kontrollera oljenivån i differentialen 245
Kontrollera navväxelns oljenivå 246
Kontrollera kranens skruvförband 247
Kontrollera kranens ledtappar 248
Kontrollera gripen och rotatorn 248
Kontrollera att boggilådan inte läcker 249
Kontrollera att kylaren är ren 250
Smörj styrleden 252
Kontrollera oljenivån i kranens svänghus 252
Smörja kranen (enkel förlängning) 1/2 253
Smörja kranen (enkel förlängning) 2/2 254
Smörja länk och grip 255
Var 250:e timme 255
Kontrollera oljenivån i fördelningsväxeln 256
Kontrollera däckens tryck 256
Kontrollera dörrbrytaren 257
Kontrollera nödutgången 258
Kontrollera hyttens friskluftsfilter 259
Var 500:e drifttimme 259
Byta motorolja och oljefilter 260
Byta bränslefilter 262
Kontrollera slitaget på drivremmen 264
Kontrollera vevhusets luftningsslang 265
Kontrollera luftintagssystemet 266
Kontrollera kylsystemet 266
Kontrollera motorns kylvätskenivå 267
Kontrollera batteriernas elektrolytnivå 268
Tappa av vatten som samlats i kranbasen 269
Kontrollera frigången hos förlängningskranen 270
Var 1000:e timme 270
Kontrollera ventilernas frigång 271
Rengör DEF-tanken 292
Byta ut filter till DEF-doseringsenhet 294
Byta luftfilter elementen 299
Byt hydraultankens oljefilter 301
Byta hydraultankens luftningsventil/torkare 302
Lufta hydraultanken 302
Byta drivpumpens filter 303
Byta olja i fördelningsväxeln 304
Smörja drivaxlarna 305
Smörja boggins svängkrans lager 306
Kontrollera fälgarna på hjulen och fästskruvarna 307
Kontrollera axelns fästskruvar 308
Kontrollera klimatanläggningen 309
Byta hyttens friskluftsfilter 310
Rengöra rotatorns magnetplugg 311
Dra åt skruvarna till rotatorn 312
Var 2000:e drifttimme 313
Byta kylvätska 314
Byt hydraulolja 316
Byta differentialolja 318
Tappa ur bromscylindrarna 319
Byta olja i boggilådan 320
Byt navväxelolja 321
Byta olja i kranens vridhus 322
Smörj gångjärnen till hyttdörren 323
Vid behov 323
Rengöra maskinen 324
Tappa av bränslefiltret 325
Byta drivrem 326
Byta torkarfilter 328
Kontrollera färdbromsens oljenivå 333
Byta olja i bromspedalkretsen 334
Justera broms cylindrar 335
Justera rotatorlänkens bromsar 337
Transport, bogsering och förvaring 338
Transportera maskinen 338
Surrnings- och lyftpunkter 339
Bogsera maskinen 339
Frilägg parkeringsbromscylindrarna 340
Utlösa drivhydrauliken 341
Frigöra arbetsbromsen 342
Lossa styrningen 343
Stuva en avaktiverad kran 343
Kringgå kranventilen 344
Förbereda maskinen för förvaring 345
Efter förvaring 347
Miljö, återvinning och kassering 349
Register 350
Bilagor 355
Declaration of Conformity template_sv_0 356
1910G_brochure_sv 358
a08020_F_GAS_DOC_sv 362
a03420_Forwarder_arm_silicon 364
a08047_LS-pressures_G_Forw_sv 366
UMP_1910G_FT4_ATS_SV 368
Nokian_Heavy_Tyres_Pressure_Handbook_John_Deere 371

S.V  05/24
