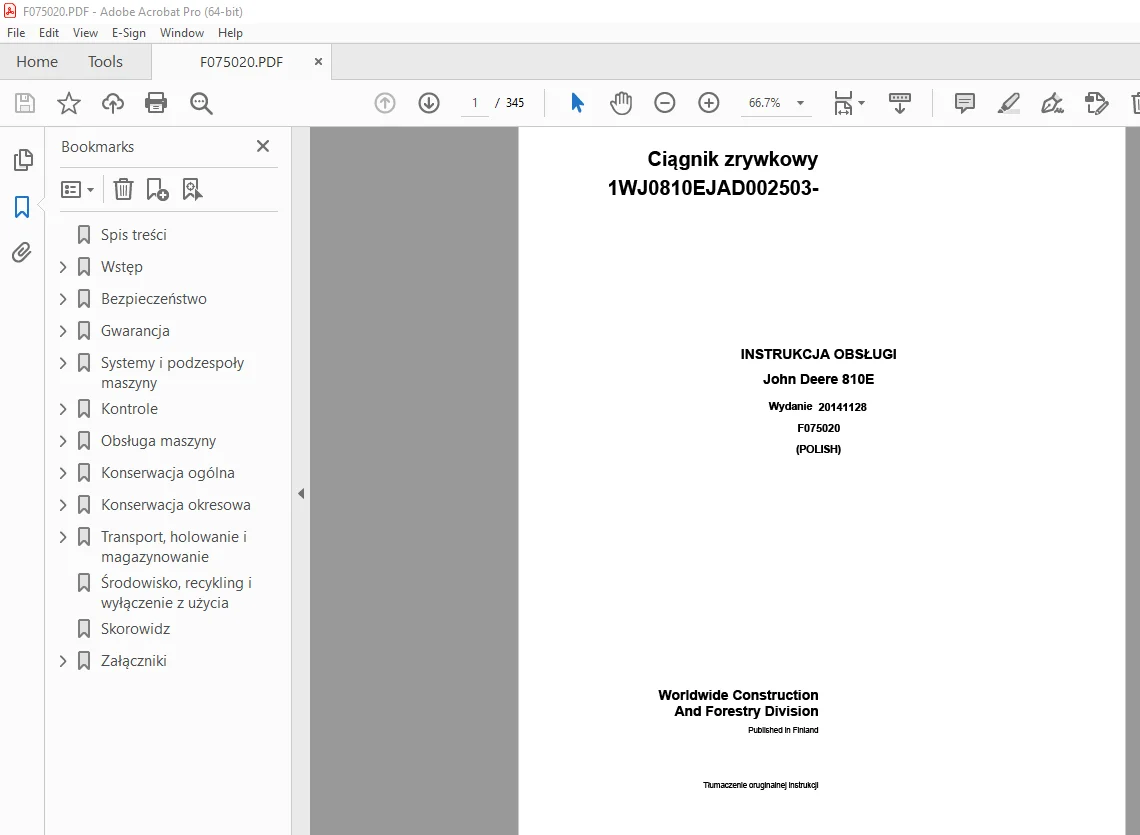

John Deere 810E Ciągnik zrywkowy INSTRUKCJA OBSŁUGI F075020 PDF

Description

John Deere 810E Ciągnik zrywkowy INSTRUKCJA OBSŁUGI F075020 – PDF DOWNLOAD

P/N: F075020GENI_XU
Language: Polish
Division: Forestry
Product Lines: Forwarders
Publication Type: Operator’s Manuals
Associated Models: 810E T3
Series: E SERIES
Serial: 1WJ0810E002503-2736

TABLE OF CONTENTS:

John Deere 810E Ciągnik zrywkowy INSTRUKCJA OBSŁUGI F075020 – PDF DOWNLOAD

Spis treści 2
Wstęp 10
Wstęp 10
Deklaracja zgodności 10
Ciągnik zrywkowy John Deere 11
Identyfikacja maszyny 12
Identyfikacja silnika 13
Broszury dotyczące ciągnika zrywkowego 14
Bezpieczeństwo 15
Przestrzeganie przepisów 15
Rozpoznawanie informacji dotyczących bezpieczeństwa 15
Rozumienie słów ostrzegawczych 16
Przygotowanie na ewentualność nagłego wypadku 16
Odzież ochronna 17
Bezpieczne obchodzenie się z substancjami chemicznymi 17
Prawidłowa instalacja radionadajników 18
Obsługa maszyny 18
Kontrola maszyny 19
Zakładanie etykiety „Nie uruchamiać” 19
Zapobieganie niekontrolowanemu ruchowi maszyny 20
Korzystanie z poręczy i stopni 20
Bezpieczne obchodzenie się z płynem ułatwiającym rozruch silnika 21
Zwracanie uwagi na osoby postronne 21
Zakaz przewożenia pasażerów 22
Używanie pasów bezpieczeństwa 22
Konstrukcje ochronne kabiny 23
Wyjście awaryjne 24
Hałas w kabinie ciągnika zrywkowego 25
Poziomy wibracji w kabinie ciągnika zrywkowego 25
Unikanie ryzyka w trudnych warunkach pracy 26
Bezpieczna obsługa wysięgnika 27
Zapobieganie przeciążeniu ciągnika zrywkowego 27
Bezpieczna obsługa maszyny wyposażonej w system ALS 28
Przerwanie pracy w razie włączenia się alarmu 28
Zakaz przebywania osób w strefie zagrożenia 29
Nie dopuszczaj do wyrzutów łańcucha piły 29
Unikanie przygniecenia 30
Unikanie linii energetycznych 31
Jazda/transport po drogach publicznych 31
Obsługa maszyny w środowisku o niskiej temperaturze 32
Zapewnienie bezpieczeństwa przed wjazdem na lód 33
Zapobieganie pożarom i eksplozjom 33
Postępowanie w sytuacji zapalenia się maszyny 34
Gaśnica ręczna 35
Po stłumieniu pożaru 35
Konserwacja 36
Utrzymywanie maszyny w dobrym stanie 36
Stosowanie odpowiedniej odzieży roboczej 37
Używanie odpowiednich narzędzi 37
Zabezpieczanie mechanizmu blokującego podnośnika kabiny 38
Prawidłowe podpieranie maszyny 38
Bezpieczne serwisowanie układu chłodzenia 39
Zapobieganie wybuchowi akumulatora 39
Zapobieganie oparzeniu kwasem 40
Uruchamianie silnika wyłącznie z fotela operatora 40
Unikanie spalin 41
Unikanie sprężonych cieczy 41
Unikanie grzania w pobliżu przewodów hydraulicznych pod ciśnieniem 42
Bezpieczne wykonywanie operacji spawania 42
Bezpieczne serwisowanie opon 43
Bezpieczne serwisowanie klimatyzatora 43
Bezpieczna wymiana żarówki ksenonowej 44
Bezpieczne serwisowanie zbiorników ciśnieniowych 44
Bezpieczne serwisowanie układu skrętu 45
Tankowanie paliwa i serwis instalacji paliwowej 46
Właściwa utylizacja odpadów 46
Rozmieszczenie nalepek ostrzegawczych 46
Nalepki ostrzegawcze w€kabinie 47
Nalepki ostrzegawcze na€maszynie 48
Nalepki ostrzegawcze niezawierające tekstu 49
Gwarancja 50
Standardowe warunki gwarancji 50
Gwarancja standardowa 50
Rozszerzone warunki gwarancji 50
Konserwacja okresowa 50
Systemy i podzespoły maszyny 52
Kabina 52
Układ elektryczny 53
Akumulatory 54
Główna tablica rozdzielcza 55
Bezpieczniki i przekaźniki 56
Bezpiecznik środkowej klapy akumulatora 57
Bezpieczniki w komorze silnika 58
Przekaźniki komory silnika 60
Bezpieczniki w kabinie 61
Przekaźniki w kabinie 63
Przekaźniki i bezpieczniki okablowania 64
Układ sterowania maszyną (F-09) 65
Gniazda zasilania 66
Czujniki silnika (4,5 l i 6,8 l) 67
Moduł sterowania silnikiem 68
Czujniki silnika 1/3 69
Czujniki silnika 2/3 70
Czujniki silnika 3/3 71
Czujniki, układ wlotu powietrza i płyn chłodzący 72
Czujniki, temperatura otoczenia 73
Czujniki, zbiornik oleju hydraulicznego 74
Czujniki, napęd 75
Czujniki, układ hamulcowy 76
Czujniki zbiornika paliwa 77
Czujniki położenia, rama 78
Czujniki – wysięgnik 79
Czujniki kabiny 80
Czujniki, roboczy układ hydrauliczny 81
Żarówki 81
Punkty uziemienia, rama 83
Punkty uziemienia, kabina 84
Wyposażenie opcjonalne 84
System centralnego smarowania 85
Instrukcje bezpieczeństwa 85
Rama przednia 1 86
Rama przednia 2 87
Złącze środkowe i rama tylna 88
Poziomowanie kabiny 89
Wysięgnik 90
Kontrole 91
Urządzenia kontrolne jazdy 91
Wyłącznik główny 92
Wyłączniki bezpieczeństwa i wyłącznik zatrzymania awaryjnego 93
Włącznik zapłonu 94
Dashboard (Tablica wskaźników) 95
Elementy wykonawcze sterowania żurawiem 97
Lewy blok klawiszy w ciągniku zrywkowym 98
Prawy blok klawiszy w ciągniku zrywkowym 99
Dodatkowy blok klawiszy 100
Światła i wycieraczki 101
Oświetlenie kabiny i światła serwisowe 102
Oświetlenie robocze 103
Światła jazdy 104
Spryskiwacze i€wycieraczki szyb 105
Schowek z prawej strony 107
Centralny układ zamykania drzwi 108
Klimatyzator 109
Ogólna obsługa systemu 109
Nastawa temperatury 111
Sterowanie wentylatorem 112
Tryb RECIRC 113
Tryb rozmrażania 114
Układ podgrzewacza 115
Sekwencje obsługi 116
Ustawianie wyłącznika czasowego 117
Włączanie podgrzewacza 118
Wybór czasu ogrzewania 119
Wyłączanie podgrzewacza 120
Zmiana czasu trwania ogrzewania 121
Pilot zdalnego sterowania 121
Obsługa maszyny 123
Silnik 123
Uruchomienie silnika 123
Uruchomienie w warunkach zimowych 124
Po uruchomieniu silnika 124
Wyłączanie silnika 125
Jazda 125
Jazda terenowa 125
Jazda drogowa 126
Tryb manewrowania obrotowego wysięgnikiem 127
Obracanie i poziomowanie kabiny 129
Bieg wysoki/niski i napęd na tylne koła 129
Tryb ECO 131
Zwiększenie prędkości obrotowej silnika wysokoprężnego 132
Blokady mechanizmów różnicowych 133
Tempomat 134
Lemiesz spycharkowy 135
Wysięgnik i chwytak 135
Rozgrzewanie roboczego układu hydraulicznego 136
Używanie wysięgnika 137
Boom suspended mode (Tryb zawieszenia wysięgnika) 138
Po użyciu wysięgnika 139
Na zakończenie dnia roboczego 140
Konserwacja ogólna 141
Uzupełnianie paliwa w maszynie 141
Płyny i smary 142
Paliwo do silników wysokoprężnych 142
Paliwo biodieslowskie 143
Minimalizowanie wpływu niskiej temperatury na silniki dieslowskie 144
Przemieszczanie i magazynowanie paliwa dieslowskiego 145
Smarowność paliwa dieslowskiego 145
oleju silnikowego, 147
Okresy serwisowania oleju do silników Diesla i filtrów 147
Olej do docierania silnika dieslowskiego 148
Dodatkowa informacja o oleju silnikowym 149
Płyn chłodzący 151
Wymagania dotyczące oleju hydraulicznego 154
Olej przekładniowy 155
Płyn hamulcowy 156
Smar 157
Płyn wykorzystywany do przechylania kabiny 158
Pomiary ciśnienia hydraulicznego 158
Układ hydrauliczny napędu 159
Ciśnienie zasilania 159
Maksymalne ciśnienie jazdy/Odcięcie pompy jazdy 160
Sprawdzenie ciśnienia przepłukiwania silnika jazdy 161
Układ hydrauliki roboczej 161
Różnica ciśnień LS Delta P 162
Maksymalne ciśnienie robocze 163
Ciśnienie zaworu pomocniczego 164
Ciśnienia spustowe zaworu żurawia LS 165
Sprawdzanie ciśnienia obrotu i poziomowania kabiny 166
Ciśnienie pompy wentylatora hydraulicznego 167
Układ hydrauliczny hamulców 167
Wartości ciśnienia hamulca jazdy i hamulca roboczego 168
Wartości zakresu ciśnienia ładowania hamulców 169
Ciśnienie ładowania 170
Maski silnika 171
Obsługa maski przedniej 172
Obsługa maski przedniej przy braku zasilania elektrycznego 173
Pozycje serwisowe ramy i wysięgnika 173
Przechylanie kabiny 174
Opuszczanie kabiny 176
Konserwacja wysięgnika 177
Wymiana kół 178
Gąsienice, łańcuchy i balasty kół 179
Zakładanie sprzętu antypoślizgowego 180
Montaż gąsienic 1/4 181
Montaż gąsienic 2/4 182
Montaż gąsienic 3/4 183
Montaż gąsienic 4/4 184
Mycie okien kabiny 185
Pompa próżniowa 186
Zawór próbkowania oleju hydraulicznego 187
Korzystanie z akumulatorów wspomagających 187
Instrukcje spawania 188
Konserwacja okresowa 189
Wstęp 189
Harmonogram konserwacji 189
Konserwacja urządzeń opcjonalnych 189
Konserwacja podgrzewacza 190
Uruchomienie podgrzewacza na kilka minut 190
Diagnostyka usterek 191
Kody serwisowe 191
Konserwacja układu smarowania 192
Częstotliwość smarowania i regulacja wielkości dawki 193
Napełnianie zbiornika 194
Kontrola układu 195
Wykrywanie usterek 196
Konserwacja systemu przeciwpożarowego 197
Co 10 godzin lub codziennie 198
Co 50 godzin lub co tydzień 199
Co 12 miesięcy 200
Lemiesz spycharkowy 201
Układ aktywnego obszaru ładowania (ALS) 202
System ALS – konserwacja co 10 godzin lub codziennie 203
System ALS – konserwacja co 50 godzin lub co tydzień 204
System ALS – konserwacja co 250 godzin 205
System ALS – konserwacja co 12 godzin 207
Demontaż teleskopowych podpór 208
Konserwacja systemu ważenia żurawia 209
Parowanie w łączności Bluetooth i złącze ładowarki akumulatora 210
Konserwacja filtra oleju silnikowego Puradyn 211
Co 10 godzin lub codziennie 212
Sprawdzanie poziomu oleju w układzie hydraulicznym 212
Sprawdzanie poziomu oleju silnikowego 213
Wizualne sprawdzenie konstrukcji wysięgnika 214
Co 50 godzin lub co tydzień 215
Kontrola wizualna maszyny 215
Sprawdzenie poziomu oleju w przekładni biegów 216
Sprawdź poziom oleju w mechanizmie różnicowym 217
Sprawdzenie poziomu oleju w zwolnicy 218
Sprawdzenie złączy śrubowych wysięgnika 219
Sprawdzenie sworzni łączących wysięgnika 220
Sprawdzenie chwytaka i rotatora 221
Sprawdzanie szczelności obudowy wózka 222
Sprawdzenie czystości chłodnicy 223
Smarowanie złącza środkowego 224
Sprawdzanie i smarowanie układu obracania i poziomowania kabiny 225
Sprawdzanie poziomu oleju w kolumnie mechanizmu obrotu 226
Smarowanie wysięgnika (pojedyncze ramię wysuwne) 1/2 227
Nasmaruj wysięgnik (pojedyncze ramię wysuwne) 2/2 228
Smarowanie wysięgnika (podwójne ramię wysuwne) 1/2 229
Smarowanie wysięgnika (podwójne ramię wysuwne) 2/2 230
Smarowanie łącznika i chwytaka 231
Co 250 godzin 231
Sprawdzenie poziomu oleju w przekładni biegów 232
Sprawdzanie jakości i poziomu oleju w obudowie wózka 233
Sprawdzanie ciśnienia w oponach 234
Sprawdzanie wyłącznika drzwiowego 235
Sprawdzenie filtrów powietrza kabiny 236
Sprawdzenie luzu poprzecznego ramion wysuwnych 237
Sprawdzenie luzu pionowego ramion wysuwnych 238
Co 500 godzin 239
Wymiana oleju silnikowego i filtra oleju 240
Wymiana filtrów powietrza 242
Sprawdź stopień zużycia paska napędowego 244
Czyszczenie rurki odpowietrzającej skrzynię korbową 245
Sprawdzenie układu dolotowego powietrza 246
Sprawdź układ chłodzenia 247
Usuwanie wody zgromadzonej w podstawie wysięgnika 248
Sprawdzić poziom elektrolitu w akumulatorach 249
Co 1000€godzin 250
Wymień olej hydrauliczny 251
Wymiana filtrów w zbiorniku oleju hydraulicznego 253
Wymiana odpowietrznika zbiornika oleju hydraulicznego 254
Odpowietrzenie zbiornika oleju hydraulicznego 255
Wymiana oleju w przekładni biegów 256
Wymiana filtra pompy jazdy 257
Smarowanie wałów napędowych 258
Smarowanie łożysk zwrotnic 259
Sprawdzenie obręczy kół i śrub mocujących 260
Sprawdzenie klimatyzatora 261
Wymiana filtrów powietrza w kabinie 262
Oczyszczenie korka magnetycznego rotatora 263
Dokręcanie śrub spodnich rotatora 264
Sprawdzanie prowadnicy łańcucha podwójnego ramienia wysuwnego 265
Co 2000 godzin 265
Sprawdzanie luzu zaworów 1/2 266
Sprawdzanie luzu zaworów 2/2 268
Wymiana płynu chłodzącego 270
Wymiana oleju w mechanizmie różnicowym 272
Wymiana oleju w€obudowie wózka 273
Wymiana oleju w zwolnicy 274
Sprawdzenie momentów dokręcających śruby mocujące osie 275
Wymiana oleju w kolumnie mechanizmu obrotu wysięgnika 276
W€razie potrzeby 276
Czyszczenie maszyny 278
Wymiana wkładów filtrów powietrza 279
Sprawdzenie płynu chłodzącego silnik 281
Wymienić filtr płynu chłodzącego 282
Opróżnienie filtrów paliwa 283
Wymiana paska napędowego 285
Wymiana zespołu filtr-osuszacz-odbieralnik 286
Sprawdzanie wyjścia awaryjnego 295
Sprawdzenie poziomu oleju w układzie hamulcowym 296
Wyregulowanie siłowników hamulców 297
Wymiana oleju w obwodzie pedału hamulca 298
Wyregulowanie siłowników hamulców 299
Sprawdzanie naprężenia łańcucha podwójnego ramienia wysuwnego 301
Wyregulować hamulce złącza rotatora 302
Transport, holowanie i magazynowanie 303
Transportowanie maszyny 303
Punkty mocowania i punkty podnoszenia 304
Holowanie maszyny 304
Zwalnianie siłowników hamulca postojowego 305
Zwalnianie układu hydraulicznego jazdy 306
Zwolnienie hamulca roboczego 307
Zwalnianie blokady mechanizmu kierowniczego 308
Podparcie wyłączonego wysięgnika 308
Bocznikowanie zaworu żurawia 309
Przygotowanie maszyny do magazynowania 310
Po zakończeniu magazynowania 312
Środowisko, recykling i wyłączenie z użycia 314
Skorowidz 315
Załączniki 320
Declaration of Conformity template_pl_0 321
810E_1010E_specs_en 323
1110E_1210E_specs_en 326
1510E_1910E_specs_en 329
Fixed_cabin_brochure_en 332
a03420_Forwarder_arm_silicon 335
UMP_810E_1010E_FFC_PL 337
Nokian_Heavy_Tyres_Pressure_Handbook_John_Deere 340

S.V  05/24
