John Deere 1010G 910G Final Tier 4 Skotare Instruktionsbok PDF

Description

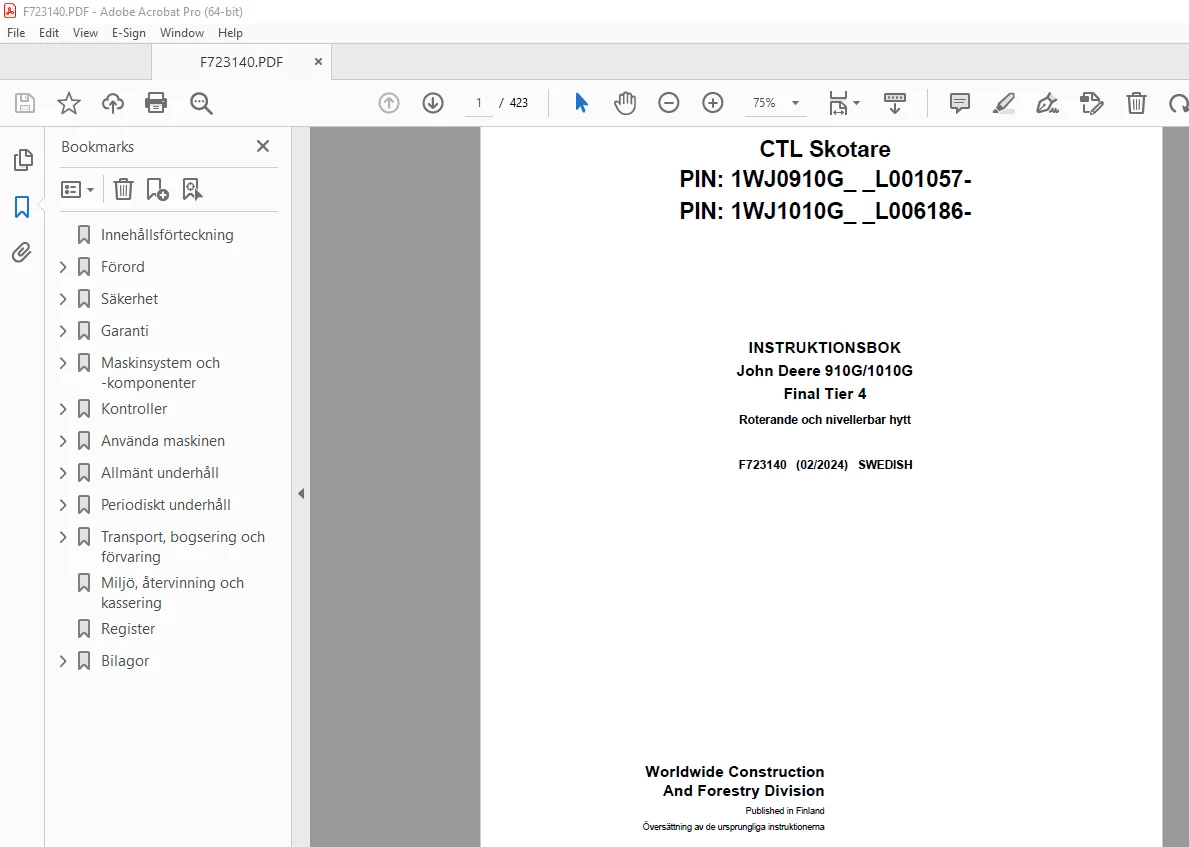

John Deere 910G/1010G Final Tier 4 Skotare INSTRUKTIONSBOK F723140 – PDF DOWNLOAD

P/N: F723140_44
Language: Swedish
Division: Forestry
Product Lines: Forwarders
Publication Type: Operator’s Manuals
Associated Models: 910G, 1010G
Series: G SERIES
Serial:

• 1WJ0910G_ _L001057-
• 1WJ1010G_ _L006186-

TABLE OF CONTENTS:

John Deere 910G/1010G Final Tier 4 Skotare INSTRUKTIONSBOK F723140 – PDF DOWNLOAD

Innehållsförteckning 2
Förord 11
Copyright 11
Förord 11
Tillgänglighet för teknisk information 12
Proposition 65 Varning, delstaten Kalifornien 12
Försäkran om överensstämmelse 13
Utlåtande om emissionsgaranti 13
Kontrollintyg utsläppsreglering 2019 till 2021 14
Utsläppsprestanda och manipulering 16
John Deeres skotare 16
Tekniska data 16
Maskinidentifiering 17
Motoridentifiering 4 5L motor 18
Certifieringsetikett utsläppsregleringssystem 19
Säkerhet 21
Följ lagar och bestämmelser 21
Lär dig vad säkerhetsinformationen står för 21
Förstå varningstexten 22
Förbered för nödsituationer 22
Bär skyddskläder 23
Hantera kemiska produkter på ett säkert sätt 23
Installera radiosändare korrekt 24
Drift 24
Inspektera maskinen 25
Sätt upp skylten “Använd inte maskinen” 25
Förhindra att maskinen skenar 26
Använda ledstänger och fotsteg 26
Säker hantering av startvätska 27
Ta hänsyn till personer i närheten 27
Inga passagerare tillåtna 28
Använd säkerhetsbälte 28
Hyttens skyddande konstruktioner 29
ROPS-nivåer 30
Hyttrutor 30
Nödutgång, roterande och nivellerbar hytt 32
Bullernivå i skotarhyttar 32
Vibrationsnivåer i skotarhytten 33
Undvik risker under svåra förhållanden 34
Använd kranen på ett säkert sätt 35
Överlasta aldrig skotaren 35
Sluta arbeta om maskinen avger ett alarm 36
Håll riskzonen fri 36
Undvik kedjeskott 37
Undvik farliga krossituationer 38
Undvik kraftledningar 39
Körning/transport på allmän väg 39
Användning i kalla miljöer 40
Kontrollera säkerheten före körning på is 41
Undvik eld och explosioner 41
Vad ska man göra om maskinen börjar brinna? 42
Handhållen brandsläckare 43
Efter en brand 43
Underhåll 44
Håll maskinen i gott skick 44
Använda rätt kläder 45
Använda rätt verktyg 45
Stöd hyttnivelleringssystem 46
Säkra låsmekanismen för lyftning av hytten 47
Använd rätt stödutrustning för maskinen 47
Underhålla kylsystemet på ett säkert sätt 48
Förhindra att batterier exploderar 48
Förhindra kemiska brännskador 49
Starta inte från någon annan plats än förarsätet 49
Undvik avgaser 50
Rengöring av avgasfilter 50
Underhåll av avgasfilter 51
Undvik vätskor med högt tryck 51
Undvik upphettning i närheten av trycksatta vätskeledningar 52
Utför svetsningsreparationer på ett säkert sätt 52
Säkert däckunderhåll 53
Underhålla klimatanläggningen på ett säkert sätt 53
Byta ut xenonarbetslampor på ett säkert sätt 54
Underhålla ackumulatorer på ett säkert sätt 54
Säker service av styrsystem 55
Fylla på och underhålla bränslesystemet 55
Fylla på och underhålla DEF-systemet 56
Avfallshantera spillet enligt föreskrifterna 56
Bortskaffning av DEF (Diesel Exhaust Fluid)” 56
Placering av varningsdekaler 57
Roterande och nivellerande hytt, varningsdekaler utan text 57
Varningsdekaler utan text 58
Varningsdekaler med text 59
Garanti 60
Standardgarantibestämmelser 60
Standardgaranti 60
Utökad garanti 60
Service efter de första 250 drifttimmarna 60
Periodiskt underhåll 61
Maskinsystem och -komponenter 62
Huvudströmbrytarpanel 62
Halkskyddade ytor, handtag, fotsteg 62
Lock 63
Hydraulisk stege 64
Roterande och nivellerande hytt 65
Förarsäte – komfort 66
Förarstol – standard 66
Final Tier 4-motorer 67
Diagram över luftintag och avgassystem 67
Inbyggd fläkt med variabel hastighet 68
Efterbehandlingssystem (ATS) 69
Avgasfilter 70
Förhöjt motorvarvtal 70
Drift, SCR-system 71
DEF-tank och DEF-tankarmatur (CAN-baserad) 72
Driftnivåer DEF-tank 73
DEF-bränsledoseringsenhet 73
DEF-doseringsinsprutare 75
SCR-systemets effekt sänks 76
Regenereringsprocess 77
Sotnivåer i avgasfiltret 77
Passiv regenerering 78
Aktiv regenerering 79
Manuell regenerering 80
Serviceregenerering 81
Däck 82
Band, kedjor och barlastning av hjulen 83
Vägar i vinterförhållanden 84
Rekommenderade larvband för vinterförhållanden 84
Kranspecifikationer 86
CF1-diagram, räckvidd och lyftkapacitet 87
CF5-XE diagram, räckvidd och lyftkapacitet 87
CF5-XI diagram, räckvidd och lyftkapacitet 88
CF5-diagram, räckvidd och lyftkapacitet 88
Hydraulsystem 89
Hydraultank 89
Arbetshydraulik 90
Ventil för hyttnivellering och rotation (nivelleringsventil integrerad i lasthållarventilerna) 91
LS-tryck 92
Tillvalsutrustningar 92
Centralsmörjsystem 93
Säkerhetsinstruktioner 93
Smörjfettsfördelare 94
Framram 95
Styrled och bakram 96
Hyttnivellering 97
Kran 97
Fördelaren på kranpelaren 98
Fördelaren på kranbasen 99
Fördelaren på vipparmen 100
Centralt placerade manuella smörjpunkter 100
Centralt placerad manuell smörjning, RL-hytt 101
Brandskyddssystem 101
Larmpanel 102
Komponenter i brandsläckningssystemet 103
IBC för skotare 103
IBC sensorbuss 104
Utvändig slangdragning (XI) utskjut 105
Förbättringar på XE-utskjutet 106
Invändig slangdragning (XI) utskjut 107
Förbättringar på XI-utskjutet 108
Kedjemekanism och slangdragning 109
Y-länk för XI- och XE-kranar 111
Kameror 112
Vägkörningsutrustning 113
Förvärmare 113
Boggilyft 115
Däcktrycksövervakningssystem (TPMS) 117
Systemdrift 118
Kontroller 120
Styrkontroller 120
Huvudströmbrytare 120
Bromskontroller 121
Säkerhetsbrytare och nödstopp 122
Tändningslås 123
Instrumentbräda 124
Kranstyrning 126
Krankontroller, IBC för skotare 127
Vänster tangentbord i skotare 128
Höger tangentbord i skotare 129
Extra tangentbord 130
Strålkastare och vindrutetorkare 131
Hyttlampor och servicebelysning 132
Arbetsbelysning 133
Färdbelysning 134
Vindrutetorkare och spolare 135
Förvaringsbox, höger sida 136
Centrallås 136
Luftkonditionering 137
Allmän systemdrift 137
Temperaturinställning 139
Fläktstyrning 139
Recirc-läge 140
Avfrostningsläge 141
Förvärmare EasyStart kontrollpanel för timer 142
Ställa in tiden 143
Starta förvärmaren 144
Ändra värmningstiden 144
Stänga av förvärmaren 145
Förval värmning 145
Programmering av förval 146
Förvärmarmodem 147
Mobil styrning av förvärmare 147
Använda maskinen 149
Motor 149
Starta motorn 149
Starta i kall väderlek 150
Efter start 150
Efterbehandlingssystem 151
Filterrengöringsreglage 151
Ikoner på bildskärmen i driftläge 152
Larm 153
Arbetscykler DEF-system 154
Ikoner 155
Larm och effektsänkningar 155
Stänga av FT4-motorn 156
Körning 156
Terrängkörning 157
Vägkörning 157
Hyttvridning och -nivellering 158
Fördelningsväxel och bakhjulsdrift 159
Differentialspärrar 160
Körning med begränsad % 162
Reglerbar kontroll för körning i procent 163
Driftlägen, Adaptiv drivlinestyrning (ADC) 164
Farthållare 165
Planeringsblad 165
Kran och grip 166
Uppvärmning av arbetshydrauliken 166
Använda kranen 166
IBC-läge 167
Specialfunktioner 167
Traditionell kranstyrning 168
Läge “Kranfunktioner avstängda” 169
Mjuk kranstyrning (SBC) 170
Betjäning av kranvågen – Drift 171
Dataöverföring och Bluetooth-anslutning 172
Återställning av grip 173
Kalibrering 173
Vägningsnoggrannhet 173
Batterier och batteriladdare 175
Efter att ha använt kranen 175
I slutet av arbetsdagen 176
Allmänt underhåll 177
Rengöring och inspektion av hyttfönstren 177
Rengöring av hyttinteriören och ytsanering 178
Fylla på bränsle i maskinen 179
Påfyllning av DEF-tanken (Diesel Exhaust Fluid) 180
Vätskor och smörjmedel 181
Diesel (ULSD) 181
Biodieselbränsle 182
Användning i kall väderlek 184
Hantera och förvara dieselbränsle 184
Smörjförmåga hos dieselbränsle 185
DEF (Diesel Exhaust Fluid) 185
Lagra DEF (Diesel Exhaust Fluid) 186
Testa DEF-vätskan (Diesel Exhaust Fluid) 186
Motorolja för dieselmotor 187
Underhållsintervaller för dieselmotorolja och filter 187
John Deere Break-In Plus™ motorolja 189
Ytterligare motoroljeinformation 189
Kylvätska 190
Bestämmelser för hydraulolja 192
Växelolja 193
Bromsvätska 193
Hyttippningsolja 194
Smörjning 195
Svetsinstruktioner 195
Elkomponenter 196
Batterier 196
Använda boosterbatterier 197
Underhållsladdning 198
Säkringar och reläer 199
Huvudsäkringar 200
Säkringsbox 201
Reläer 203
Hyttens säkringar 204
Hyttens reläer 206
CAN-arkitektur, skotare i G-serien 207
Styrenheternas placering 209
styrenhet för motor (ECU) 209
Styrenhet för hytt (CAB) 210
HPC21 (högspecificerad) 211
MPC21 212
Telematikkomponenter 213
MTG-modul 214
Antenner 214
Givare och brytare 215
Motorns sensorer, manöverdon och kontaktdon (4 5L FT4) 216
Elektriska motorkomponenter 1/4 217
Elektriska motorkomponenter 2/4 218
Elektriska motorkomponenter 3/4 219
Elektriska motorkomponenter 4/4 220
Sensorer ,efterbehandlingssystem 910G/1010G 222
Sensorer, luftfilter och kylarvätska 910G/1010G 223
Sensorer, omgivningstemperatur 223
Givare, ram 224
Sensorer, körpedal 224
Sensorer, transmission 225
Sensorer, bromssystem 226
Givare, bränsletank 226
Sensorer, hydrauloljetank 227
Sensorer, arbetshydraulik 227
Givare, kran 228
Sensorer, hytt 229
Jordningspunkter 230
Jordningspunkter, R&L hytt – Gen II 231
Hydraultryckmätningar 231
Drivhydraulik 232
Kontrollera laddningstrycket 233
Maximalt drivtryck/drivpumpens tryckavstängningsventil 234
Arbetshydraulik 235
LS-tryckskillnad Delta P 235
Maximalt arbetstryck 236
Hjälpventiltryck 237
Kranventilens LS-reduceringstryck 237
Hyttvridnings- och hyttnivelleringstryck 238
Tryck i midjebroms 239
Bromshydraulik 239
Färd- och arbetsbromstryck 240
Belastningsområdets tryck 241
Belastningstryck 241
Provtagningsventil för hydraulolja 242
Vakuumpump 243
Ram- och kranservicepositioner 243
Motorhuvar 244
Hyttens tippvinklar 245
Tippning av hytten 246
Sänkning av hytten 248
Allmän kranservice 249
Byta däck 250
Montera halkskydd 250
Montering av band 1/4 251
Montering av band 2/4 251
Montering av band 3/4 252
Montering av band 4/4 252
Periodiskt underhåll 253
Introduktion 253
Uptime maintenace planner 253
Underhåll av extrautrustning 253
Underhåll av centralsmörjsystemet 254
Smörjningsfrekvens och inställning av smörjmedelsvolym 254
Reservoarpåfyllning 255
Systemkontroll 256
Felsökning 257
Underhåll av brandskyddssystem 258
Efter 10 timmar eller dagligen 259
Efter 50 timmar eller en gång i veckan 259
Var 12:e månad 260
Kontrolldatum för DAFO brandsläckare 260
Planeringsblad 261
Underhåll av IBC 262
Underhåll av kranvågen 263
Bluetooth-parkoppling och batteriladdaruttag 264
Underhåll av förvärmare 264
Kör förvärmaren och rengör runt den 265
Beskrivning av felvisningar 266
Felsökning (EasyStart) 267
Servicekoder 267
Åtdragningsmoment för koniska hylsstift 269
Utskjut 270
Kontrollera utskjutens frigång i sidled 271
Kontrollera spänningen på kedjorna till de dubbla förlängningskranarna 272
Kontrollera utskjutens vertikala frigång 273
Kontrollera kedjeledaren på kranen med dubbla utskjut 274
Underhåll av boggilyft 275
Var 10:e drifttimma eller dagligen 275
Kontrollera hydrauloljenivån 276
Kontrollera motoroljenivån 276
Inspektera kranstrukturerna visuellt 277
Dra åt de koniska hylsstiften till nivelleringscylindrarna 278
Var 50:e drifttimme eller varje vecka 278
Inspektera maskinen visuellt 279
Kontrollera oljenivån i fördelningsväxeln 280
Kontrollera oljenivån i differentialen 281
Kontrollera navväxelns oljenivå 282
Kontrollera kranens skruvförband 283
Kontrollera kranens ledtappar 284
Kontrollera gripen och rotatorn 284
Kontrollera att boggilådan inte läcker 285
Kontrollera att kylaren är ren 286
Smörj styrleden och ramstyrcylindrarna 287
Kontrollera och smörja hyttrotations- och nivelleringssystemet 288
Kontrollera oljenivån i kranens svänghus 289
Smörja kranen 1/2 290
Smörj kranen (enkelutskjut) 2/2 291
Smörj kranen (dubbel förlängning) 2/2 292
Smörj XE-kranen (enkelutskjut) 2/2 293
Smörj XI-kranen (dubbel förlängning) 2/2 294
Smörj vipparm utrustad med XI-utskjut 295
Smörja länk och grip 296
Var 250:e timme 296
Kontrollera oljenivån i fördelningsväxeln 297
Rengör kylvätskefiltret 298
Kontrollera däckens tryck 299
Kontrollera dörrbrytaren 300
Kontrollera nödutgången 300
Kontrollera hyttens friskluftsfilter 301
Dra åt de båda låsskruvarna till rotatorn (Indexator) 302
Kontrollera den invändiga slangdragningen på XI-utskjutet 303
Var 500:e drifttimme 303
Byta motorolja och oljefilter 304
Byta bränslefilter 306
Kontrollera slitaget på drivremmen 308
Kontrollera slangen till OCV-filtret 309
Kontrollera luftintagssystemet 309
Kontrollera kylsystemet 310
Kontrollera motorns kylvätskenivå 310
Kontrollera batteriernas elektrolytnivå 312
Kontrollera frigången för XI/XE-utskjutet 312
Var 1000:e timme 318
Byta OCV-filter 319
Rengöra eller byta luftfilterelementen 319
Byta hydraultankens oljefilter 321
Byta hydraultankens luftningsventil/torkare 323
Lufta hydraultanken 323
Byta olja i fördelningsväxeln 324
Byta drivpumpens filter 325
Smörja drivaxlarna 325
Smörja boggins svängkrans lager 326
Kontrollera fälgarna på hjulen och fästskruvarna 327
Kontrollera axelns fästskruvar 328
Kontrollera klimatanläggningen 329
Kontrollera färdbromsens oljenivå 330
Byta hyttens friskluftsfilter 330
Rengöra rotatorns magnetplugg 331
Dra åt skruvarna till rotatorn 332
Var 2000:e drifttimme 333
Byt hydraulolja 334
Byta differentialolja 336
Tappa ur bromscylindrarna 337
Byta olja i boggilådan 337
Byta olja i navreduktioner 338
Byta olja i kranens vridhus 339
Smörj gångjärnen till hyttdörren 340
Var 3000:e timme 340
Kontrollera ventilernas frigång 340
Rengör DEF-tanken 353
Byta ut filter till DEF-doseringsenhet 354
Justera bromscylindrar 356
Var 6000:e timme 357
Byta kylvätska 358
Vid behov 359
Rengöra maskinen 360
Tappa av bränslefiltren 361
Byta drivremmar 362
Byt ut filtertorkaren 365
Byt olja i bromspedalkretsen 374
Justera spänningen på kedjorna till de dubbla utskjuten 375
Justera spänningen för XI-utskjutets utkörningskedja respektive indragningskedja 377
Installera Y-länkslangar 379
Justera länkbroms (Indexator) 380
Tappa av vatten som samlats i kranbasen 382
Batteriunderhåll 382
Underhåll av säkerhetsbälte 383
Transport, bogsering och förvaring 384
Transportera maskinen 384
Surrnings- och lyftpunkter 385
Bogsera maskinen 385
Frilägg parkeringsbromscylindrarna 386
Utlösa drivhydrauliken 387
Frigöra arbetsbromsen 388
Lossa styrningen 389
Stuva en avaktiverad kran 389
Kringgå kranventilen 390
Förbereda maskinen för förvaring 391
Efter förvaring 392
Procedur som ska genomföras varje månad vid lagring 393
Förbered motorn för långtidslagring 394
Ta motorn i drift efter långtidslagring 395
Miljö, återvinning och kassering 397
Register 398
Bilagor 403
Declaration of Conformity template_sv 404
Forwarder_data_sheet_small_SV 406
a08020_F_GAS_DOC_sv 408
a03420_Forwarder_arm_silicon 410
a08047_LS-pressures_G_Forw_sv 412
UMP_910G_1010G_SV 414
Nokian_Heavy_Tyres_Pressure_Handbook_John_Deere_EN 417

S.V  05/24
