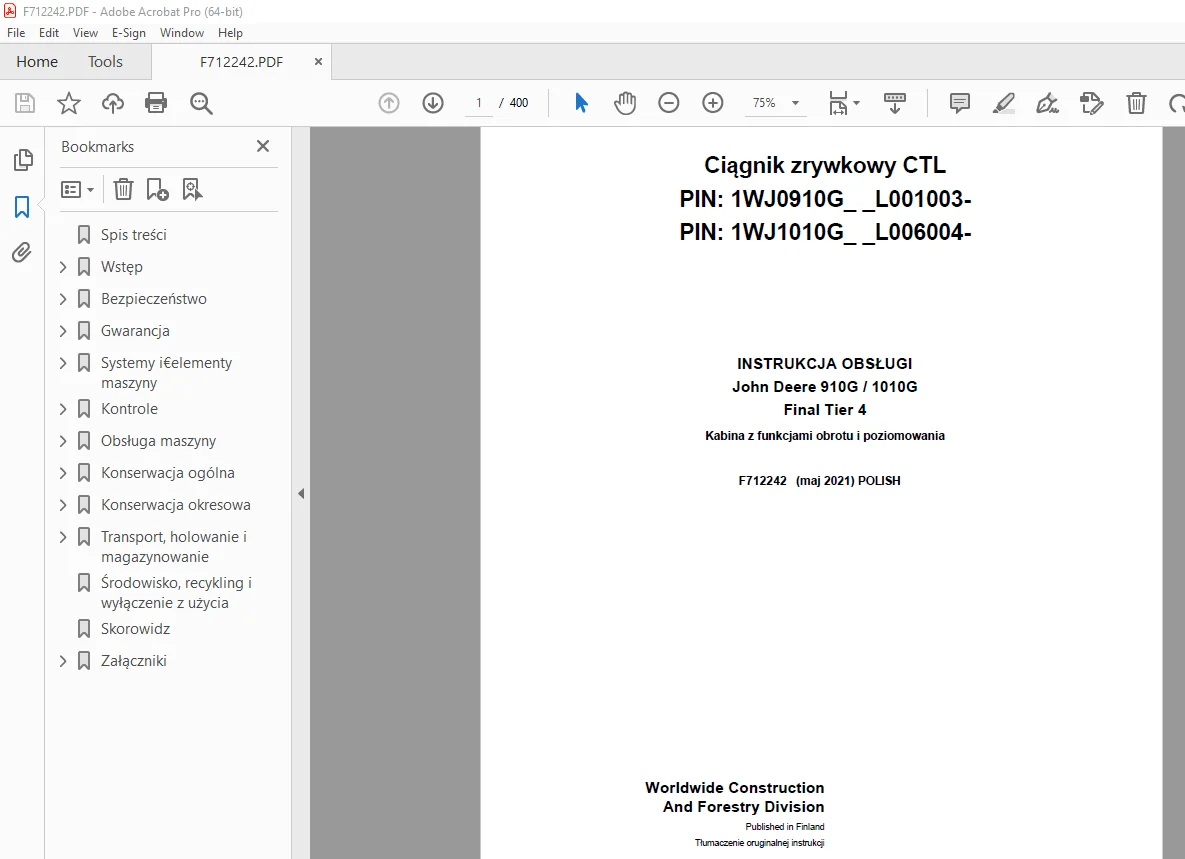

John Deere 910G / 1010G Final Tier 4 zrywkowy INSTRUKCJA OBSŁUGI PDF

Description

John Deere 910G / 1010G Final Tier 4 Ciągnik zrywkowy INSTRUKCJA OBSŁUGI F712242 – PDF DOWNLOAD

P/N: F712242_41
Language: Polish
Division: Forestry
Product Lines: Forwarders
Publication Type: Operator’s Manuals
Associated Models: 910G, 1010G
Series: G SERIES
Serials:

• 1WJ0910G_ _L001003-
• 1WJ1010G_ _L006004-

TABLE OF CONTENTS:

John Deere 910G / 1010G Final Tier 4 Ciągnik zrywkowy INSTRUKCJA OBSŁUGI F712242 – PDF DOWNLOAD

Spis treści 2
Wstęp 11
Materiał chroniony prawem autorskim 11
Wstęp 11
Propozycja ostrzeżenia kalifornijskiego 65 11
Deklaracja zgodności 12
Postanowienia gwarancji systemu kontroli emisji spalin 12
Oświadczenie gwarancyjne w zakresie kontroli emisji spalin na lata 2019–2021 13
Osiągi w zakresie emisji a ingerencja w budowę 16
Ciągnik zrywkowy John Deere 16
Dane techniczne 16
Identyfikacja maszyny 17
Identyfikacja silnika 4,5€l 18
Etykieta certyfikacji układu kontroli emisji spalin 19
Bezpieczeństwo 21
Przestrzeganie przepisów 21
Rozpoznawanie informacji dotyczących bezpieczeństwa 21
Znaczenie słów ostrzegawczych 22
Przygotowanie na ewentualność nagłego wypadku 22
Odzież ochronna 23
Bezpieczne obchodzenie się z substancjami chemicznymi 23
Prawidłowy sposób instalowania radionadajników 24
Obsługa maszyny 24
Kontrola maszyny 25
Zakładanie etykiety „Nie uruchamiać” 25
Zapobieganie niekontrolowanemu ruchowi maszyny 26
Korzystanie z poręczy i stopni 26
Bezpieczne obchodzenie się z płynem ułatwiającym rozruch silnika 27
Zwracanie uwagi na osoby postronne 27
Zakaz przewożenia pasażerów 28
Używanie pasów bezpieczeństwa 28
Konstrukcje ochronne kabiny 29
Poziomy ROPS 30
Okna w€kabinie 30
Wyjście awaryjne 32
Hałas w kabinie ciągnika zrywkowego 33
Poziomy drgań w kabinie ciągnika zrywkowego 34
Unikanie ryzyka w€trudnych warunkach pracy 34
Bezpieczna obsługa wysięgnika 35
Zapobieganie przeciążeniu ciągnika zrywkowego 36
Przerwanie pracy w razie włączenia się alarmu 36
Zakaz przebywania osób w strefie zagrożenia 37
Nie dopuszczaj do wyrzutów łańcucha piły 37
Unikanie przygniecenia 38
Unikanie linii energetycznych 39
Jazda/transport po drogach publicznych 39
Obsługa maszyny w środowisku o niskiej temperaturze 40
Zapewnienie bezpieczeństwa przed wjazdem na lód 41
Zapobieganie pożarom i eksplozjom 41
Postępowanie w sytuacji zapalenia się maszyny 42
Gaśnica ręczna 43
Po stłumieniu pożaru 43
Konserwacja 44
Utrzymywanie maszyny w dobrym stanie 44
Stosowanie odpowiedniej odzieży roboczej 45
Używanie odpowiednich narzędzi 45
Podparcie mechanizmu poziomowania kabiny 46
Zabezpieczanie mechanizmu blokady przechyłu kabiny 47
Prawidłowe podparcie maszyny 47
Bezpieczne serwisowanie układu chłodzenia 48
Zapobieganie wybuchowi akumulatora 48
Zapobieganie oparzeniu kwasem 49
Uruchamianie silnika wyłącznie z fotela operatora 49
Unikanie spalin 50
Czyszczenie filtra wydechowego 50
Konserwacja filtra wydechowego 51
Unikanie sprężonych cieczy 51
Unikanie grzania w pobliżu przewodów hydraulicznych pod ciśnieniem 52
Bezpieczne wykonywanie operacji spawania 52
Bezpieczne serwisowanie opon 53
Bezpieczne serwisowanie klimatyzatora 53
Bezpieczna wymiana żarówki ksenonowej 54
Bezpieczne serwisowanie zbiorników ciśnieniowych 55
Bezpieczne serwisowanie układu skrętu 55
Tankowanie paliwa i serwis instalacji paliwowej 56
Napełnianie i serwisowanie układu DEF 56
Właściwa utylizacja odpadów 57
Usuwanie płynu chłodzącego spaliny (DEF) 57
Rozmieszczenie nalepek ostrzegawczych 57
Nalepki ostrzegawcze niezawierające tekstu — na kabinie 58
Nalepki ostrzegawcze niezawierające tekstu — na maszynie 59
Nalepki ostrzegawcze z tekstem — na maszynie 60
Gwarancja 61
Standardowe warunki gwarancji 61
Gwarancja standardowa 61
Rozszerzone warunki gwarancji 61
Pierwsza konserwacja po 250€godzinach 61
Konserwacja okresowa 62
Systemy i€elementy maszyny 63
Główna tablica rozdzielcza 63
Powierzchnie, poręcze i stopnie przeciwpoślizgowe 63
Pokrywy kontrolne 64
Drabinka hydrauliczna 65
Kabina z€funkcjami obrotu i€poziomowania 66
Fotel operatora — komfortowy 67
Silniki Final Tier€4 67
Schemat układu dolotowego powietrza i układu wydechowego 68
Wbudowany wentylator bezstopniowy 69
Układ oczyszczania spalin (ATS) 70
Filtr wydechowy 71
Zwiększone obroty silnika 71
Działanie układu SCR 72
Zbiornik DEF i jego zespół przewodów rozgałęźnych (wykorzystujące magistralę CAN) 73
Poziomy robocze w€zbiorniku DEF 74
Zespół dozowania DEF 74
Wtryskiwacz dozowania DEF 76
Usterka układu SCR 77
Proces regeneracji 78
Poziomy obciążenia filtra wydechowego sadzą 78
Regeneracja pasywna 79
Regeneracja czynna 80
Regeneracja ręczna 81
Regeneracja serwisowa 82
Opony 83
Gąsienice, łańcuchy przeciwpoślizgowe i balasty kół 84
Łańcuchy w warunkach zimowych 85
Zalecenia dotyczące użytkowania gąsienic w zimie (2017) 85
Układ hydrauliczny 86
Zbiornik oleju hydraulicznego 87
Hydraulika robocza 88
Zawór poziomowania i obrotu kabiny (zawory utrzymujące obciążenie wbudowane w zawór poziomowania) 88
Ciśnienie LS 90
Wyposażenie opcjonalne 90
System smarowania centralnego 91
Instrukcje dotyczące bezpieczeństwa 91
Rama przednia 92
Złącze środkowe (przegub) i rama tylna 93
Poziomowanie kabiny 94
Wysięgnik 94
Dozownik na podporze wysięgnika 95
Dozownik na podstawie wysięgnika 96
Dozownik na ramieniu wysięgnika 97
Punkty scentralizowanego smarowania ręcznego 97
Układ amortyzujący kabinę 98
System przeciwpożarowy 99
Elementy systemu gaśniczego 100
Inteligentne sterowanie wysięgnikiem (IBC) 100
Koncepcja oraz budowa siłownika 101
IBC 2 0 ciągnika zrywkowego 102
Magistrala czujnika IBC 102
Kamery 103
Wyposażenie na potrzeby ruchu drogowego 104
Podgrzewacz 104
Błotniki otworów wału napędowego 105
Kontrole 106
Elementy służące do sterowania jazdą 106
Wyłącznik główny 106
Sterowanie hamulców 107
Wyłączniki bezpieczeństwa i wyłącznik zatrzymania awaryjnego 108
stacyjka zapłonowa 109
Tablica wskaźników 110
Elementy wykonawcze sterowania żurawiem 112
Elementy wykonawcze IBC ciągnika zrywkowego 113
Lewy blok klawiszy w ciągniku zrywkowym 114
Prawy blok klawiszy w ciągniku zrywkowym 115
Dodatkowy blok klawiszy 116
Światła i wycieraczki 117
Oświetlenie kabiny i światła serwisowe 118
Światła robocze 119
Drogowe światła jazdy 120
Spryskiwacze i€wycieraczki szyb 121
Schowek z prawej strony 122
Zamek centralny 123
Klimatyzator 124
Ogólna obsługa systemu 124
Nastawa temperatury 126
Sterowanie wentylatorem 126
Tryb RECIRC 127
Tryb rozmrażania 128
Panel sterowniczy regulatora czasowego EasyStart podgrzewacza 129
Ustawianie godziny 130
Uruchamianie podgrzewacza 131
Zmiana czasu nagrzewania 131
Wyłączanie podgrzewacza 132
Preselekcje ogrzewania 132
Programowanie wstępne preselekcji 133
modem podgrzewacza 134
Interfejs SMS 134
Obsługa maszyny 137
Silnik 137
Uruchamianie silnika 137
Uruchomienie w warunkach zimowych 138
Po€uruchomieniu silnika 138
Układ obróbki następczej 139
Przełącznik czyszczenia filtra 139
Ikony wyświetlane na ekranie trybu roboczego 140
Alarmy 141
Cykle robocze układu dozowania DEF 142
Ikony 143
Alarmy i obniżenie wydajności 143
Wyłączanie silnika FT4 144
„Driving” (Jazda) 145
Jazda w€terenie 145
Jazda drogowa 145
Obracanie i poziomowanie kabiny 147
Bieg wysoki/niski i napęd na koła tylne 148
Blokady mechanizmów różnicowych 149
Ograniczenie procentowe jazdy 151
Sterowanie nastawne procentowym ograniczeniem jazdy 152
Tryby adaptacyjnego sterowania układem napędowym (ADC) 153
Tempomat 154
Lemiesz spycharkowy 154
Wysięgnik i chwytak 155
Rozgrzewanie roboczego układu hydraulicznego 155
Używanie wysięgnika 155
Tryb IBC 156
Funkcje specjalne 157
Rezerwa systemu 157
Tryb zawieszenia wysięgnika 158
Płynne sterowanie wysięgnikiem (SBC) 159
System ważenia wysięgnika – Obsługa 159
Transmisja danych i połączenie Bluetooth 161
Resetowanie chwytaka 161
Kalibracja 162
Dokładność ważenia 162
Akumulatory i ładowarka akumulatorowa 164
Po użyciu wysięgnika 164
Na zakończenie dnia roboczego 165
Konserwacja ogólna 166
Mycie okien kabiny — czyszczenie i sprawdzenie 166
Czyszczenie wnętrza kabiny i dezynfekowanie powierzchni 167
Tankowanie maszyny 168
Uzupełnianie poziomu w zbiorniku płynu chłodzącego spaliny (DEF) 169
Płyny i smary 170
Paliwo dieslowskie (ULSD) 171
Paliwo biodieslowskie 171
Obsługa maszyny w warunkach niskiej temperatury 173
Przemieszczanie i magazynowanie paliwa dieslowskiego 174
Smarowność paliwa dieslowskiego 174
Płyn chłodzący spaliny (DEF) 175
Przechowywanie płynu chłodzącego spaliny (DEF) 175
Testowanie płynu chłodzącego spaliny (DEF) 176
Olej do€silników dieslowskich 177
Częstotliwość serwisowania filtrów i wymiany oleju do silników dieslowskich 177
Olej do docierania John Deere Break-In Plus™ Engine Oil 179
Dodatkowa informacja o oleju silnikowym 179
Płyn chłodzący silnik 180
Wymagania dotyczące oleju hydraulicznego 182
Olej przekładniowy 183
Płyn hamulcowy 183
Płyn wykorzystywany do przechylania kabiny 184
Smar 184
Instrukcje dotyczące spawania 185
Podzespoły elektryczne 186
Akumulatory 186
Ładowanie podtrzymujące 187
Korzystanie z akumulatorów wspomagających 189
Bezpieczniki i przekaźniki 190
Bezpieczniki główne‌‌ 191
Skrzynka bezpiecznikowa 192
Przekaźniki 194
Bezpieczniki w€kabinie 195
przekaźniki w kabinie 197
Architektura magistrali CAN ciągnika zrywkowego serii G 198
Rozmieszczenie sterowników 200
Moduł sterujący pracą silnika (ECU) 201
Sterownik kabiny (CAB) 201
XL4 PC (Wysokowydajny) 202
XM2+, XM2 oraz XM PC 203
Podzespoły telematyczne 204
Sterownik MTG 205
Anteny 205
Czujniki i przełączniki 206
Czujniki, siłowniki i złącza silnika (4,5  FT4l) 207
Podzespoły elektryczne silnika 1/4 208
Podzespoły elektryczne silnika 2/4 209
Podzespoły elektryczne silnika 3/4 210
Podzespoły elektryczne silnika 4/4 211
Czujniki układu obróbki następczej – 910G/1010G 213
Czujniki, filtr powietrza i płyn chłodzący – 910G/1010G 214
Czujniki, temperatura otoczenia 214
Czujniki – rama 215
Czujnik, pedał jazdy 215
Czujniki napędu 216
Czujniki, układ hamulcowy 217
Czujniki zbiornika paliwa 217
Czujniki zbiornika oleju hydraulicznego 218
Czujniki, hydraulika robocza 218
Czujniki – wysięgnik 219
Czujniki kabiny 220
Punkty uziemienia 221
Punkty uziemienia w kabinie z funkcjami obrotu i poziomowania – II generacja 222
Pomiary ciśnienia hydraulicznego 222
Układ hydrauliczny napędu 223
Kontrola ciśnienia zasilania 224
Maksymalne ciśnienie jazdy i odcięcie pompy jazdy 225
Hydraulika robocza 226
Różnica ciśnień LS delta P 226
Maksymalne ciśnienie robocze 227
Ciśnienie zaworu pomocniczego 228
Wartości ciśnienia pobudzenia zaworu LS wysięgnika 228
Ciśnienie obrotu i poziomowania kabiny 229
Układ hydrauliczny hamulców 229
Ciśnienia hamulców jazdy i roboczego 230
Wartości zakresu ciśnienia ładowania hamulców 231
Ciśnienie obciążania 231
Zawór próbkowania oleju hydraulicznego 232
pompa próżniowa 233
Pozycje serwisowe ramy i wysięgnika 233
Maski silnika 234
Kąty przechyłu kabiny 235
Przechylanie kabiny 236
Opuszczanie kabiny 238
Ogólna obsługa serwisowa wysięgnika 240
Wymiana kół 241
Zakładanie sprzętu antypoślizgowego 242
Montaż gąsienic 1/4 242
Montaż gąsienic 2/4 243
Montaż gąsienic 3/4 243
Montaż gąsienic 4/4 244
Konserwacja okresowa 245
Wprowadzenie 245
Harmonogram konserwacji 245
Konserwacja urządzeń opcjonalnych 245
Konserwacja układu smarowania centralnego 246
Częstotliwość smarowania i regulacja wielkości dawki 247
Napełnianie zbiornika 248
Kontrola układu 249
Wykrywanie usterek 250
Konserwacja systemu przeciwpożarowego 251
Co 10 godzin lub codziennie 252
Co 50 godzin lub co tydzień 252
co 12 miesięcy 253
Lemiesz spycharkowy 254
Obsługa techniczna IBC 255
Konserwacja systemu ważenia żurawia 256
Parowanie w łączności Bluetooth i złącze ładowarki akumulatora 257
Konserwacja podgrzewacza 257
Uruchomienie podgrzewacza na kilka minut 258
Opisy wskazań usterek 259
Diagnozowanie usterek (EasyStart) 261
Kody serwisowe 261
Dokręcanie trzpieni z tuleją stożkową 263
Co 10 godzin lub codziennie 264
Sprawdzić poziom oleju hydraulicznego 265
Sprawdzanie poziomu oleju silnikowego 265
Przeprowadź oględziny konstrukcji wysięgnika 266
Co 50 godzin lub co tydzień 267
Oględziny maszyny 267
Sprawdzanie poziomu oleju w skrzynce przekładniowej (wysokiego/niskiego biegu) 268
Sprawdź poziom oleju w mechanizmie różnicowym 269
Sprawdzenie poziomu oleju w zwolnicy 270
Sprawdzenie złączy śrubowych wysięgnika 271
Sprawdzenie sworzni łączących wysięgnika 272
Sprawdzenie chwytaka i rotatora 272
Sprawdzanie szczelności obudowy wózka 273
Kontrola czystości chłodnicy 274
Smarowanie złącza środkowego 275
Sprawdzanie i smarowanie układu obracania i poziomowania kabiny 276
Sprawdzanie poziomu oleju w kolumnie mechanizmu obrotu 277
Smarowanie wysięgnika 1/2 278
Nasmaruj wysięgnik (pojedyncze ramię wysuwne) 2/2 279
Smarowanie wysięgnika (podwójne ramię wysuwne) 2/2 280
Nasmaruj złącze i chwytak 281
Co€250€godzin 281
Sprawdź poziom oleju w skrzynce przekładniowej (wysokiego/niskiego biegu) 282
Sprawdzanie ciśnienia w oponach 283
Sprawdzanie wyłącznika drzwiowego 283
Sprawdzenie wyjścia awaryjnego 284
Sprawdzanie filtrów świeżego powietrza w kabinie 285
Co 500€godzin 285
Wymiana oleju silnikowego i€filtra oleju 286
Wymiana filtrów paliwa 288
Sprawdź stopień zużycia pasa napędowego 290
Sprawdzić rurkę filtra OCV 291
Sprawdzenie układu dolotowego powietrza 291
Sprawdzanie układu chłodzenia 292
Sprawdzanie poziomu płynu chłodzącego silnik 292
Sprawdzanie poziomu elektrolitu w€akumulatorach 294
Usuwanie wody zgromadzonej w podstawie wysięgnika 295
Sprawdzanie luzu poprzecznego ramion wysuwnych 296
Sprawdzanie luzu pionowego ramion wysuwnych 297
Co 1€000€godzin 298
Sprawdzanie luzów zaworowych 298
Czyszczenie zbiornika DEF 311
Wymiana filtra zespołu dozowania DEF 312
Wymiana filtra OCV 318
Czyszczenie lub wymiana wkładów filtra powietrza 318
Wymiana filtrów oleju zbiornika oleju hydraulicznego 320
Wymiana osuszacza lub odpowietrznika zbiornika oleju hydraulicznego 322
Odpowietrzenie zbiornika oleju hydraulicznego 323
Wymiana oleju w skrzynce przekładniowej (wysokiego/niskiego biegu) 324
Wymień filtr pompy jazdy 325
Smarowanie wałów napędowych 325
Nasmarować łożyska zwrotnic 326
Sprawdzenie obręczy kół i śrub mocujących 327
Sprawdzić momenty dokręcenia śrub mocujących oś 328
Sprawdzenie klimatyzatora 329
Wymiana filtrów powietrza w kabinie 330
Oczyszczenie korka magnetycznego rotatora 330
Dokręcenie śrub rotatora 331
Sprawdzanie prowadnicy łańcucha podwójnego ramienia wysuwnego 332
Co 2€000€godzin pracy 332
Wymiana płynu chłodzącego 333
Wymiana oleju hydraulicznego 335
Wymień olej w mechanizmie różnicowym 337
Opróżnianie cylinderków hamulcowych 338
Wymiana oleju w€obudowie wózka 339
Wymiana oleju w zwolnicy 339
Wymiana oleju w kolumnie mechanizmu obrotu wysięgnika 340
Nasmarowanie zawiasów drzwi kabiny 341
odpowiednio do potrzeb 341
Oczyść maszynę 341
Opróżnianie filtrów paliwa 343
Wymiana pasów napędowych 344
Wymiana zespołu filtra, osuszacza i odbieralnika 347
Sprawdzenie poziomu oleju w układzie hamulcowym 355
Wymiana oleju w obwodzie pedału hamulca 356
Wyregulowanie siłowników hamulców 357
Regulowanie naprężenia łańcuchów podwójnego ramienia wysuwnego 359
Wyregulować hamulce złącza rotatora 361
Transport, holowanie i magazynowanie 362
Transportowanie maszyny 362
Punkty mocowania i€punkty podnoszenia 363
Holowanie maszyny 363
Zwalnianie siłowników hamulca postojowego 364
Zwalnianie hydrauliki napędu 365
Zwolnienie hamulca roboczego 365
Zwalnianie skrętu 366
Odkładanie wyłączonego wysięgnika 366
Bocznikowanie zaworu wysięgnika 367
Przygotowanie maszyny do garażowania 368
Po zakończeniu okresu garażowania 370
Środowisko, recykling i wyłączenie z użycia 372
Skorowidz 373
Załączniki 379
Declaration of Conformity template_pl 380
a09361_910G_1010G_specs_en 382
a08020_F_GAS_DOC_pl 385
a03420_Forwarder_arm_silicon 387
a08047_LS-pressures_G_Forw_pl 389
UMP_910G_1010G_PL 391
Nokian_Heavy_Tyres_Pressure_Handbook_John_Deere 394

S.V  05/24
