John Deere Cargadora de ruedas 544 P MANUAL DEL OPERADOR PDF

Description

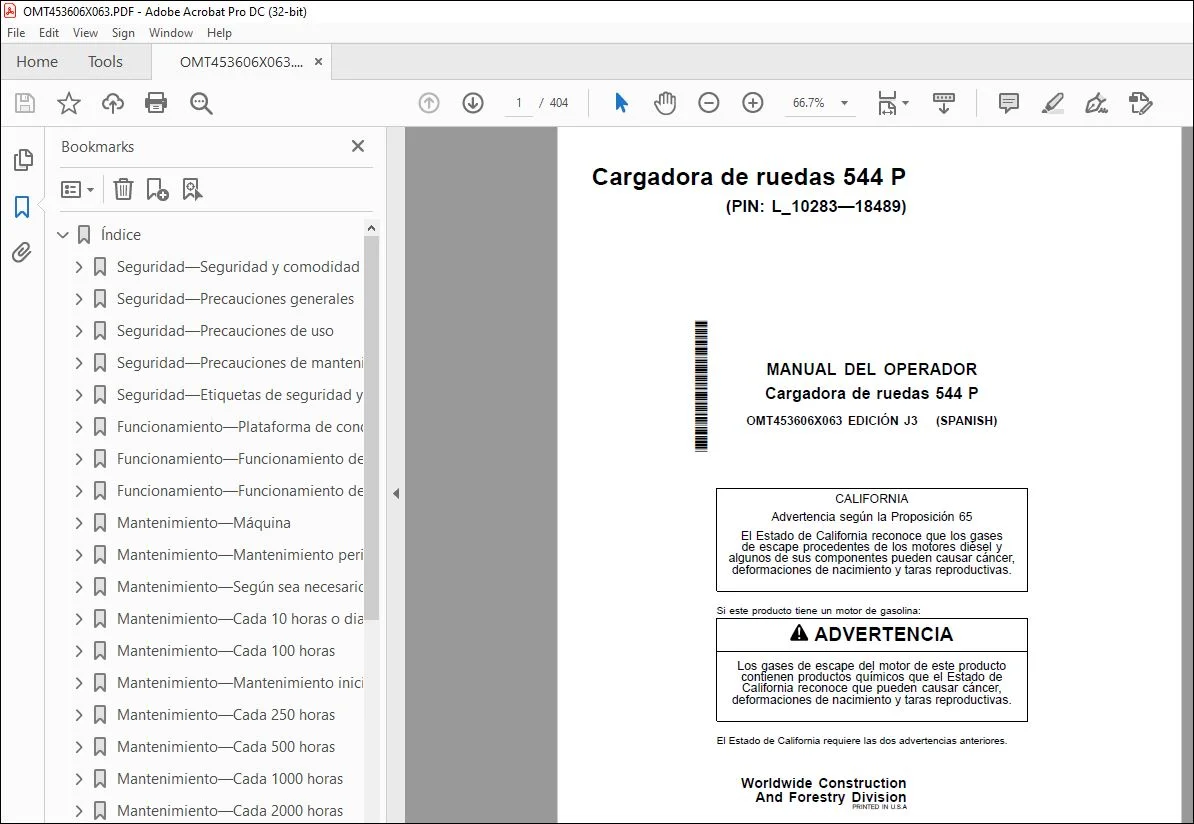

John Deere Cargadora de ruedas 544 P MANUAL DEL OPERADOR OMT453606X063 – PDF DOWNLOAD

P/N: OMT453606X063_04
Language: Spanish
Division: Construction
Product Lines: Loaders
Publication Type: Operator’s Manuals
Associated Models: 544 P
Serial: 1DW544PA_L_10283—18489

TABLE OF CONTENTS:

John Deere Cargadora de ruedas 544 P MANUAL DEL OPERADOR OMT453606X063 – PDF DOWNLOAD

Índice 29
Seguridad—Seguridad y comodidad del operador 35
Características de seguridad y comodidad del operador 35
Seguridad—Precauciones generales 37
Información acerca de la conformidad con las directivas de la Unión Europea y los reglamentos técnicos de la Unión Económica Euroasiática 37
Identificación de la información de seguridad 39
Seguimiento de las instrucciones de seguridad 39
Operar sólo si se está cualificado 39
Uso de equipo protector 40
Protección contra el ruido 40
Evitar realizar modificaciones no autorizadas en la máquina 40
Inspección de la máquina 41
Mantenerse alejado de piezas en movimiento 41
Evitar fluidos a alta presión 41
Elusión del contacto con aceite a alta presión 42
Trabajar en lugares ventilados 42
Evitar el riesgo de electricidad estática al repostar combustible 43
Prevención de incendios, limpiar los desechos de la máquina 44
En caso de incendio en la máquina 44
Prevención de explosiones de la batería 45
Aplicaciones de alto nivel de residuos 45
Limpieza de la mugre de la máquina 45
Manejo seguro de productos químicos 46
Manejo seguro del éter 46
Puesta fuera de servicio — Reciclaje adecuado y desecho de fluidos y componentes 47
Estar preparado en caso de emergencia 47
Manipulación y desecho de ceniza del filtro de escape 48
Adición de protecciones de la cabina para usos especiales 48
Seguridad—Precauciones de uso 49
Uso correcto de escalones y asideros 49
Arranque del motor solo desde el asiento del conductor 49
Uso y mantenimiento del cinturón de seguridad 49
Asiento del conductor con calefacción y ventilación 50
Evitar movimientos inesperados de la máquina 50
Prevención de peligros en el sitio de trabajo 51
Prohibido llevar acompañantes en la máquina 52
Prevención de accidentes por máquina en retroceso 52
Evitar el vuelco de la máquina y daños 53
Tener un cuidado especial al manejar la cargadora 54
Cuidado con los cables eléctricos 54
Conducción en pendientes 55
Funcionamiento o desplazamiento en vías públicas 55
Inspección y mantenimiento de ROPS 55
Traslado de forma segura 56
Prevención de quemaduras por ácido 56
Adición y uso de accesorios de forma segura 57
Seguridad—Precauciones de mantenimiento 58
Estacionamiento y preparación para un mantenimiento seguro 58
Mantenimiento seguro de las máquinas 58
Mantenimiento seguro de acumuladores 59
Mantenimiento seguro del sistema de refrigeración 59
Quitar la pintura antes de soldar o calentar 59
Realización segura de las reparaciones con soldadura 60
Manejo de los pasadores metálicos con seguridad 60
Mantenimiento seguro de los neumáticos 61
Uso de un equipo de elevación apropiado 61
Limpieza segura del filtro de escape 62
Seguridad—Etiquetas de seguridad y otras instrucciones 63
Etiquetas de seguridad y otras instrucciones 63
Funcionamiento—Plataforma de conducción 73
Palancas—Control hidráulico de dos funciones 73
Palancas—Control hidráulico de tres funciones 74
Palancas—Control hidráulico de cuatro funciones 75
Palancas—Control hidráulico de cinco o seis funciones 75
Pedales 76
Funciones del módulo de teclado (SSM) 77
Funciones de la pantalla del poste derecho (PDU) 83
Botón de bocina 91
Intermitencias de giro 91
Espejos ajustables de alimentación (si existe) 92
Luz de cabina 92
Funcionamiento del aire acondicionado y el calefactor 93
Interruptor de contador (si existe) 94
Radio—Si existe 95
Fuente de alimentación auxiliar 99
Apertura y bloqueo de la puerta lateral 100
Apertura de la ventanilla (salida alternativa) 101
Uso del cinturón de seguridad 101
Ajuste del asiento 102
Ubicación de montaje del extintor de incendios 104
Funcionamiento—Funcionamiento de la máquina 105
Antes de empezar a trabajar 105
Habilidad del operador 105
Inspección diaria de la máquina antes del arranque 106
Revisión de los instrumentos antes del arranque del motor 107
Sistema de seguridad 108
Interruptor de desconexión de la batería 108
Período de rodaje del motor 109
Arranque del motor 110
Dispositivo de arranque en tiempo frío—Calefactor de bloque (si existe) 112
Dispositivo de arranque en tiempo frío—Bujía de precalentamiento 113
Calentamiento en clima frío 113
Advertencia de parada requerida de la máquina 114
Interruptor de freno de estacionamiento 116
Cambios de marchas de la transmisión 117
Funcionamiento en agua y barro 119
Conducción en una pendiente empinada o resbaladiza 119
Ralentí automático y parada automática 120
Enfriamiento del turbocompresor 120
Parada del motor 121
Control de la cuchara y de la pluma por palanca multifunción 122
Control de cuchara y pluma por dos palancas 124
Mando auxiliar 126
Control de suspensión (si existe) 127
Dirección auxiliar (si existe) 129
Funcionamiento del bloqueo del diferencial 130
Bloqueo del acelerador (si existe) 132
Proceso de entrega de software con Service ADVISOR™ Remote (SAR) 133
Filtro de escape 134
Descripción general del sistema de reducción catalítica selectiva (SCR) 137
Situación de emergencia calificada por la EPA de Estado Unidos — Función opcional de anulación temporal de restricción de potencia del motor durante la SCR 139
Situación de emergencia calificada por la UE — Función opcional de anulación temporal de restricción de potencia del motor durante la SCR 141
Cámara trasera y sistema de detección de objetos por radar (ROD) (si existe) 142
Funcionamiento del interruptor de contador (si existe) 145
Báscula de carga integrada (si existe) 146
Ajuste del desenganche de altura de la pluma 151
Ajuste del retorno a posición de acarreo 151
Ajuste del retorno a excavación 152
Uso del acoplamiento de cargadora—Si existe 153
Utilización de la cuchara de la cargadora 154
Retroarrastre 155
Accesorio de horquilla 156
Estacionamiento de la máquina 158
Carga de la máquina para el transporte 160
Remolque—Procedimiento de recuperación 163
Elevación de la máquina 165
Funcionamiento—Funcionamiento del monitor 166
Descripción general de los indicadores de post-tratamiento 166
Pantalla del poste derecho (PDU) 167
Menú principal 168
Menú principal—Display Settings (Configuraciones de la pantalla) 169
Menú principal—Diagnóstico 170
Menú principal—Filtro de escape 173
Menú principal—Limpieza automática del filtro de escape 173
Menú principal—Limpieza del filtro de escape en estacionamiento 174
Menú principal—Anulación de emergencia del filtro de escape 175
Menú principal—Actualización del software 175
Menú principal—Calibraciones—Válvulas electrohidráulicas 176
Menú principal—Calibraciones—Palancas de control del apero 178
Menú principal—Calibraciones—Sensores de posición de la cargadora 179
Menú principal—Calibraciones—Varillaje de la cargadora 180
Menú principal—Calibraciones—Embragues de la transmisión 181
Menú principal—Calibraciones—Pedal de freno 182
Menú principal—Configuración de la máquina 183
Menú principal—Seguridad 189
Menú principal—Ventilador de la máquina 191
Menú principal—Consumo de combustible 192
Menú principal—Acerca de 193
Menú principal—Temporizador de trabajo 194
Menú principal—Cámara—Si existe 195
Menú principal—Pesaje de carga útil (si existe) 196
Menú principal—Accesorio (si existe) 197
Mantenimiento—Máquina 198
Información requerida sobre emisiones 198
Lubricantes alternativos y sintéticos 198
Almacenamiento de lubricante 198
Mezcla de lubricantes 198
Aceite hidráulico 199
Combustible diésel 200
Especificaciones del combustible diésel 200
Capacidad lubricante del combustible diésel 201
Manipulación y almacenamiento de combustible diésel 201
Combustible biodiésel 202
Análisis del combustible diésel 203
Aditivos suplementarios para el combustible diésel 203
Filtros de combustible 204
Fluido de escape diésel (DEF) — Uso en motores equipados con reducción catalítica selectiva (SCR) 204
Llenado del depósito de fluido de escape diesel (DEF) 205
Comprobación del fluido de escape diésel (DEF) 206
Almacenamiento de fluido de escape diésel (DEF) 207
Eliminación del fluido de escape diesel (DEF) 207
Reducción de los efectos de las bajas temperaturas en motores diésel 208
Aceite de motor John Deere Break-In Plus™ — Interim Tier 4 Provisional, Tier 4 Final, fase IIIB, Fase IV y Fase V 209
Aceite de motor diésel — Tier 4 Interim, Tier 4 Final, Fase IIIB, Fase IV y Fase V 210
Intervalos de cambio del filtro y del aceite de motor — Motores Interim Tier 4, Final Tier 4, Fase IIIB, Fase IV, y Fase V 211
Intervalo de mantenimiento de aceite de motor diésel para funcionamiento a gran altura 212
Filtros de aceite 212
Aceite de transmisión, freno de estacionamiento y eje 213
Grasa con bisulfuro de molibdeno 213
Refrigerante de motor diesel (motor con camisas de los cilindros húmedas) 214
Calidad del agua para la mezcla con concentrado de refrigerante 215
Funcionamiento de la máquina en climas cálidos 215
Comprobación del punto de congelación del refrigerante 216
Desecho del refrigerante 216
Mantenimiento—Mantenimiento periódico 217
Mantenimiento de la máquina en intervalos especificados 217
Comprobación regular del cuentahoras de funcionamiento del tractor 217
Preparación de la máquina para el mantenimiento 218
Barra de bloqueo del bastidor 219
Bloqueo de la pluma de pala cargadora 220
Puertas de mantenimiento del motor y protecciones laterales 221
Puertas del sistema de refrigeración 222
Depósito de combustible 223
Kits de pruebas del programa de análisis de fluidos y de refrigerante de 3 vías 223
Intervalos de mantenimiento 224
Piezas requeridas 226
Mantenimiento—Según sea necesario 228
Revisión del nivel del fluido lavaparabrisas 228
Inspección de los neumáticos y comprobación de presión 229
Presiones de inflado 230
Revisión y limpieza de la carcasa del prelimpiador de aire de la cabina—Si existe 234
Revisión y limpieza de la carcasa del aire acondicionado y calefacción 235
Revisión del par de apriete de los tornillos de rueda 235
Inspección de los cartuchos del filtro de aire del motor 236
Inspección de la correa serpentina 237
Limpieza de los núcleos del enfriador 238
Comprobación de la cámara trasera y del sistema de detección de objetos por radar (ROD)—Si existen 240
Vaciado del agua del filtro de combustible primario con separador de agua 241
Mantenimiento del filtro de escape 242
Vaciado, enjuague y llenado del depósito de combustible 243
Revisión de filtro de aire de recirculación de cabina 244
Revisión del filtro de aire fresco de la cabina 245
Limpieza de la malla de vaciado en línea de la carcasa de la bomba hidráulica 246
Limpieza de residuos del cilindro de bloqueo del acoplador (si existe) 248
Lubricación de las bisagras de puerta de la cabina 250
Limpieza y apriete de los bornes de batería 250
Mantenimiento—Cada 10 horas o diariamente 251
Limpieza de la válvula de descarga de polvo del filtro de aire 251
Revisión de nivel de refrigerante en depósito de rebose 252
Revisión del nivel de aceite del motor 253
Revisión del nivel de aceite del sistema hidráulico 253
Revisión del nivel de aceite de la transmisión 254
Mantenimiento—Cada 100 horas 255
Engrase de los pivotes de cilindros y del varillaje de la cargadora 255
Engrase de los pasadores de bloqueo del acoplador (si existe) 259
Mantenimiento—Mantenimiento inicial—250 horas 260
Vaciado y llenado de aceite de eje delantero y trasero 260
Sustitución de filtros de aceite para eje (si existen) 261
Mantenimiento—Cada 250 horas 262
Muestreo de aceite de motor 262
Mantenimiento—Cada 500 horas 263
Lubricación de juntas deslizantes de ejes de transmisión superior e inferior 263
Engrase de los retenes de los ejes delantero y trasero 264
Revisión del nivel de electrolito de la batería híbrida—Si existe 265
Sustitución del filtro del respiradero del depósito hidráulico 267
Revisión del nivel de aceite en los ejes delantero y trasero 268
Revisión de los conductos de admisión de aire y los acopladores de tubos del enfriador del aire de carga 269
Muestreo de fluidos 269
Vaciado y llenado de aceite de motor y sustitución del filtro 270
Cambio del filtro de combustible primario 271
Sustitución del filtro de combustible en línea 271
Sustitución del filtro de combustible final 272
Revisión del nivel de aceite en freno de estacionamiento 272
Engrase de retenes de eje delantero y trasero de freno de estacionamiento 273
Revisión del acumulador de presión del control de suspensión (si existe) 274
Mantenimiento—Cada 1000 horas 275
Sustitución de la válvula de descarga de polvo del filtro de aire del motor 275
Sustitución de cartuchos del filtro de aire del motor 276
Sustitución del filtro de respiradero de depósito de combustible 277
Revisión del estado del refrigerante 277
Sustitución de filtros de aceite para eje (si existen) 278
Lubricación de los pivotes de las bisagras del bastidor 278
Vaciado y Llenado de Aceite de Freno de Estacionamiento 279
Mantenimiento—Cada 2000 horas 280
Vaciado y llenado de aceite de eje delantero y trasero 280
Sustitución del filtro de ventilación de cárter abierto (OCV) 281
Revisión y ajuste de juego de válvulas de motor 281
Vaciado y llenado de aceite de transmisión y sustitución del filtro 282
Calibración del embrague de transmisión (nuevamente) 283
Mantenimiento—Cada 4000 horas 284
Acceso al filtro de la unidad de dosificación de fluido de escape diésel (DEF) 284
Sustitución del filtro de la unidad de dosificación de fluido de escape diésel (DEF) 285
Sustitución del filtro del respiradero del depósito de fluido de escape diésel (DEF) 286
Sustitución del filtro de retorno del sistema hidráulico 287
Vaciado, enjuague y llenado del aceite del sistema hidráulico 288
Limpieza de la malla filtrante de llenado del sistema hidráulico 290
Mantenimiento—Cada 5000 horas 291
Revisión del amortiguador del eje de transmisión en busca de fisuras 291
Mantenimiento—Cada 6000 horas 292
Vaciado del sistema de refrigeración 292
Procedimiento de llenado y purga de aire del sistema de refrigeración 293
Sustitución del filtro en línea de fluido de escape diésel (DEF) 294
Varios—Máquina 295
Revisión de la tapa de la toma de aire (si existe) 295
Purga del sistema de alimentación 295
No efectuar el servicio ni ajustar las boquillas de inyección ni la bomba de combustible de alta presión 295
No efectuar el mantenimiento en válvulas de control, cilindros, bombas o motores 295
Precauciones que se deben tomar con el alternador y regulador 296
Limpieza periódica de la máquina 296
Manipulación, comprobación y mantenimiento seguros de las baterías 297
Uso del cargador de baterías 298
Uso de baterías de refuerzo (sistema de 24 V) 300
Sustitución de baterías 301
Soldadura en la máquina 302
Mantener limpios los conectores de las unidades de control electrónico 302
Sistema de monitorización de máquina (MMS) JDLink™—Si existe 302
Sustitución de fusibles 303
Separación e instalación de las bombillas halógenas 307
Separación e instalación de luces LED 308
Bocas de prueba para muestreo de fluidos (si existen) 309
Recomendaciones de mantenimiento para racores de enganche Snap-To-Connect® 310
Instalación adecuada de la ROPS 311
Información verificada de puntos de anclaje 312
Inspección exterior de los frenos de servicio 313
Inspección del cinturón de seguridad 314
Sustitución del cinturón de seguridad 315
Sustitución de dientes de la cuchara—Serie TK 316
Mantenimiento del sistema de aire acondicionado 316
Especificaciones de par de apriete de la tornillería 316
Valores de par de apriete unificados en pulgadas para pernos y tornillos 317
Valores métricos de par de apriete de pernos y tornillos 319
Varios—Prueba de funcionamiento 321
Prueba de funcionamiento 321
Revisión de códigos de diagnóstico (DTC) 321
Pruebas de funcionamiento—Comprobaciones con encendido desconectado y motor apagado 321
Pruebas de funcionamiento—Comprobaciones con encendido conectado y motor apagado 322
Pruebas de funcionamiento — Comprobaciones con encendido conectado y motor encendido 330
Varios: localización de averías 355
Procedimiento de localización de averías 355
Motor 356
Transmisión 361
Diferencial y eje 363
Freno de servicio 364
Eje de transmisión 365
Freno de estacionamiento 365
Sistema hidráulico 366
Dirección 369
Aire acondicionado 370
Sistema de calefactor 372
Actualización del software 373
Reconocimiento de accesorio 374
Varios—Almacenamiento 375
Preparación de la máquina para el almacenamiento 375
Procedimiento mensual de almacenamiento 376
Preparación del motor para el almacenamiento a largo plazo 377
Extracción del motor tras almacenamiento a largo plazo 378
Varios—Números de la máquina 379
Registro del número de identificación del producto (PIN) 379
Registro del número de serie del motor 379
Registro del número de serie de la transmisión 379
Registro del número de serie de la bomba hidráulica 380
Registro de los números de serie de la carcasa del eje trasero y del eje delantero 380
Guardar comprobantes de propiedad 380
Conservación segura de las máquinas 381
Varios—Especificaciones 382
Especificaciones del motor 382
Capacidades de vaciado y llenado 382
Especificaciones de Z-Bar estándar 383
Especificaciones de Z-Bar de elevación alta 386
Especificaciones de barra Z de elevación alta Plus 389
Velocidades del vehículo 391
Unión Económica Euroasiática 391
Vida útil prevista de la máquina 392
Página Número 29
Sección 1-1 35
Sección 1-2 37
Sección 1-3 49
Sección 1-4 58
Sección 1-5 63
Sección 2-1 73
Sección 2-2 105
Sección 2-3 166
Sección 3-1 198
Sección 3-2 217
Sección 3-3 228
Sección 3-4 251
Sección 3-5 255
Sección 3-6 260
Sección 3-7 262
Sección 3-8 263
Sección 3-9 275
Sección 3-10 280
Sección 3-11 284
Sección 3-12 291
Sección 3-13 292
Sección 4-1 295
Sección 4-2 321
Sección 4-3 355
Sección 4-4 375
Sección 4-5 379
Sección 4-6 382

S.V 05/24
