John Deere Colheitadeiras 1165 1175 e 1175 Hydro Operacao e Testes MANUAL TECNICO – PDF DOWNLOAD

Description

John Deere Colheitadeiras 1165 1175 e 1175 Hydro Operacao e Testes MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

FILE DETAILS:

John Deere Colheitadeiras 1165 1175 e 1175 Hydro Operacao e Testes MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Language : Portuguese
Pages : 450
Downloadable : Yes
File Type : PDF
Size: 9.89 MB

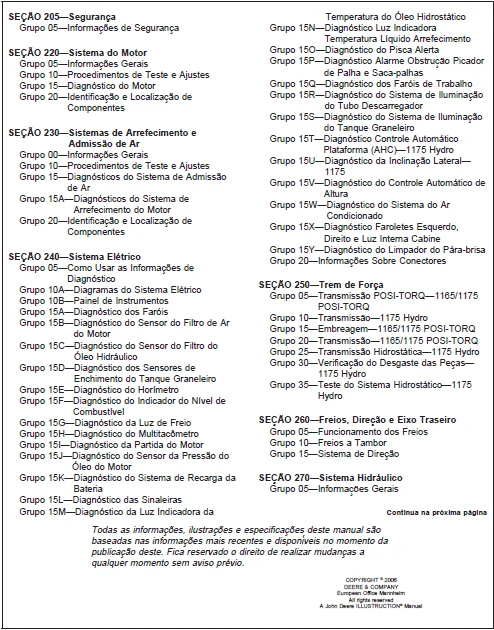

TABLE OF CONTENTS:

John Deere Colheitadeiras 1165 1175 e 1175 Hydro Operacao e Testes MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Conteúdo 3
Segurança 5
Informações de Segurança 7
Viva com Segurança 7
Limpeza da Área de Trabalho 7
Trabalhe em Área Ventilada 7
Uso de Roupa de Proteção 8
Manutenção de Máquinas com Segurança 8
Emergências 8
Fluidos de Alta Pressão 9
Segurança na Manutenção dos Sistemas de Acumuladores 9
Estacione a Máquina com Segurança 10
Transporte a Colheitadeira com Segurança 10
Manuseio de Fluidos com Cuidado – Evite Incêndios 11
Evite Explosões da Bateria 11
Evite as Queimaduras Causadas por Ácidos 12
Apoie a Máquina Apropriadamente 13
Remova a Tinta Antes de Soldar ou Aquecer 14
Evite Aquecer Áreas Próximas às Linhas de Fluido Pressurizado 14
Iluminação da Área de Trabalho com Segurança 15
Substituir etiquetas com avisos de segurança 15
Equipamento Adequado Para Levantar e Suspender 15
Manutenção Segura dos Pneus 16
Prática de Manutenção Segura 17
Uso de Ferramentas Adequadas 18
Descarte Adequado dos Resíduos 18
Sistema do Motor 19
Informações Gerais 21
Como Usar esta Seção 21
Especificações de Diagnóstico do Motor 21
Procedimentos de Teste e Ajustes 23
Não Modifique o Sistema de Combustível 23
Teste de Ar no Retorno de Combustível 23
Sangria do Sistema de Combustível 24
Teste da Pressão do Óleo do Motor 25
Diagnóstico do Motor 27
Teoria de Operação 27
Sistema de Combustível da Colheitadeira 27
Fluxo do Sistema de Combustível 27
Diagrama do Sistema de Combustível 28
Identificação e Localização de Componentes 31
Bomba de Transferência de Combustível 31
Dreno do Tanque de Combustível 31
Filtro Final de Combustível 31
Pré-filtro de Combustível 31
Tampão de Drenagem do Filtro Final de Combustível 32
Turbocompressor 32
Válvula de Corte de Combustível (se equipado) 32
Válvula de Transbordo 32
Sistemas de Arrefecimento e Admissão de Ar 33
Informações Gerais 35
Como Usar esta Seção 35
Precauções para os Testes 36
Procedimentos de Teste e Ajustes 37
Teste da Tampa do Radiador 37
Teste do Sistema de Arrefecimento 38
Inspecione a Válvula Termostática e Teste a Temperatura de Abertura 38
Inspeção do Radiador 39
Diagnósticos do Sistema de Admissão de Ar 41
Teoria de Operação 41
Diagrama da Admissão de Ar 42
Fluxo do Sistema de Admissão de Ar 43
Diagnósticos do Sistema de Arrefecimento do Motor 45
Teoria de Operação 45
Filtro Rotativo 45
Radiadores 45
Hélice do Motor 46
Identificação e Localização de Componentes 47
Duto de Admissão de Ar—1175 Hydro 47
Duto de Admissão de Ar—1165/1175 POSI-TORQ™ 47
Duto de Vácuo—1175 Hydro 47
Duto de Vácuo—1165/1175 POSI-TORQ™ 47
Filtro de Ar 48
Filtro Rotativo—1175 Hydro 48
Filtro Rotativo—1165/1175 POSI-TORQ™ 48
Hélice de Refrigeração do Motor—1175 Hydro 48
Hélice de Refrigeração do Motor—1165/1175 POSI-TORQ™ 49
Tanque de Expansão—1165/1175 POSI-TORQ™ 49
Tanque de Expansão—1175 Hydro 49
Válvula do Ejetor de Pó—1165/1175 POSI-TORQ™ 49
Válvula do Ejetor de Pó—1175 Hydro 50
Válvula Termostática 50
Sistema Elétrico 51
Como Usar as Informações de Diagnóstico 55
Como Usar o Grupo de Diagnósticos Elétricos 55
Inspeção Visual do Sistema Elétrico 55
Manuseio dos Componentes Elétricos Básicos/Precauções com Veículos Equipados com Sistemas Controlados por Computador 56
Reparo e Manuseio do Chicote Elétrico/Conector Elétrico 57
Diagnósticos de Falhas Intermitentes 58
Diagrama de Diagnóstico e Informações sobre os Símbolos do Diagrama Como usar um Diagrama Elétrico 58
Símbolos do Diagrama Elétrico 62
Procedimento de Teste Elétrico de Sete Passos 64
Conheça o Sistema 64
Pergunte ao Operador 64
Inspecione o Sistema 65
Opere a Máquina (se possível) 65
Liste as Possíveis Causas 66
Chegue a uma Conclusão 66
Teste a Conclusão 66
Ferramentas e Equipamentos de Manutenção Ferramentas Recomendadas 67
ESD – Eletrostatic Sensitive Device (Componentes sensíveis a cargas eletrostáticas) 67
Fatores que Causam Eletricidade Estática 68
Prevenção 68
Acessórios 69
Cuidados ao Trabalhar 71
Diagramas do Sistema Elétrico 73
Relação dos Circuitos—Seções 73
SE1—Circuito de Alimentação 74
SE3—Circuito das Luzes de Advertência 75
SE4—Circuito dos Instrumentos 76
SE5—Circuito de Luzes 77
SE6—Circuito da Luz do Freio 78
SE7—Circuito da Buzina 79
SE8—Circuito da Parada do Motor 80
SE12—Circuito do Pisca 81
SE14—Circuito dos Faróis Auxiliares 82
Painel de Instrumentos 83
Tabela para Calibração do Velocímetro (VDO e Turotest) 83
Circuito de Recarga da Bateria 84
Teste da Bateria 85
Recarga da Bateria 86
Teste do Alternador 87
Verificação da Corrente de Fuga 87
Teste do Motor de Partida 88
Ferramentas Especiais 88
Ferramenta Especial Recomendada 89

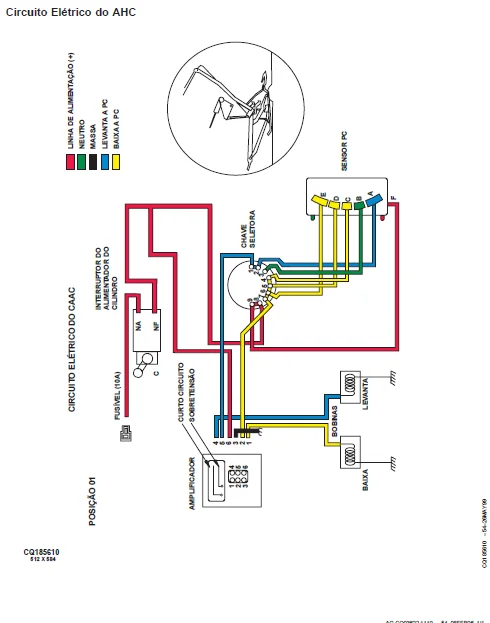

Circuito Elétrico do AHC—Controle Automático da Plataforma 89
Chave Seletora 89
Verificação dos Contatos da Chave Seletora 90
Interruptor Limitador de Altura do Controle Automático da Plataforma 90
Mecanismo do AHC 91
Amplificador do AHC 94
Válvula Direcional ou Válvula Solenóide 95
Identificação de Falhas no Sistema 95
Sugestão de Ferramenta Especial 95
Uso da Ferramenta Especial para Diagnóstico do AHC e da Inclinação Lateral da Plataforma 97
Circuito Elétrico do AHC 98
Circuito Elétrico do AHC 99
Circuito Elétrico do AHC100
Circuito Elétrico do AHC101
Circuito Elétrico do AHC102
Amplificador do Sistema de Inclinação Lateral da Plataforma103
Tabela de Diagnóstico de Falhas103
Comandos Hidráulicos com Inclinação Lateral da Plataforma104
Sensor da Inclinação Lateral104
Regulagem dos Sensores105
Circuito da Inclinação Lateral106
Circuito da Inclinação Lateral107
Circuito da Inclinação Lateral108
Circuito da Inclinação Lateral109
Circuito da Inclinação Lateral110
Diagnóstico dos Faróis111
Teoria de Operação111
Diagrama Elétrico112
Diagnóstico do Sensor do Filtro de Ar do Motor115
Teoria de Operação115
Diagrama Elétrico116
Diagnóstico do Sensor do Filtro do Óleo Hidráulico119
Teoria de Operação119
Diagrama Elétrico120
Diagnóstico dos Sensores de Enchimento do Tanque Graneleiro123
Teoria de Operação123
Diagrama Elétrico124
Diagnóstico do Horímetro127
Teoria de Operação127
Diagrama Elétrico128
Diagnóstico do Indicador do Nível de Combustível131
Teoria de Operação131
Diagrama Elétrico132
Diagnóstico da Luz de Freio135
Teoria de Operação135
Diagrama Elétrico136
Diagnóstico do Multitacômetro139
Teoria de Operação139
Diagrama Elétrico140
Diagnóstico da Partida do Motor143
Teoria de Operação143
Diagrama Elétrico144
Diagnóstico do Sensor da Pressão do Óleo do Motor147
Teoria de Operação147
Diagrama Elétrico148
Diagnóstico do Sistema de Recarga da Bateria151
Teoria de Operação151
Diagrama Elétrico152
Diagnóstico das Sinaleiras155
Teoria de Operação155
Diagrama Elétrico156
Diagnóstico da Luz Indicadora da Temperatura do Óleo Hidrostático159
Teoria de Operação159
Diagrama Elétrico160
Diagnóstico Luz Indicadora Temperatura Líquido Arrefecimento163
Teoria de Operação163
Diagrama Elétrico164
Diagnóstico do Pisca Alerta167
Teoria de Operação167
Diagrama Elétrico168
Diagnóstico Alarme Obstrução Picador de Palha e Saca-palhas171
Teoria de Operação171
Diagrama Elétrico172
Diagnóstico dos Faróis de Trabalho175
Teoria de Operação175
Diagrama Elétrico176
Diagnóstico do Sistema de Iluminação do Tubo Descarregador179
Teoria de Operação179
Diagrama Elétrico180
Diagnóstico do Sistema de Iluminação do Tanque Graneleiro181
Teoria de Operação181
Diagrama Elétrico182
Diagnóstico Controle Automático Plataforma (AHC)—1175 Hydro183
Teoria de Operação183
Diagrama Elétrico184
Diagnóstico da Inclinação Lateral—1175187
Teoria de Operação187
Diagrama Elétrico188
Diagnóstico do Controle Automático de Altura191
Teoria de Operação191
Diagrama Elétrico192
Diagnóstico do Sistema do Ar Condicionado195
Teoria de Operação195
Diagrama Elétrico196
Diagnóstico Faroletes Esquerdo, Direito e Luz Interna Cabine199
Teoria de Operação199
Diagrama Elétrico199
Diagnóstico do Limpador do Pára-brisa201
Teoria de Operação201
Diagrama Elétrico201
Informações Sobre Conectores203
Como Usar as Informações Sobre Conectores 203
Cores e Números de Fios204
Codificação dos Circuitos Elétricos205
A1 – Amplificador—1165/1175205
A1 – Amplificador—1175 Hydro206
A6 – Conector do Alarme Multifunção207
B1 – Conector do Sensor de Temperatura do Óleo Hidrostático207
B2 – Conector do Sensor de Pressão do Óleo do Motor208
B3 – Conector do Sensor de Restrição do Filtro Hidráulico208
B4 – Conector do Sensor do Filtro de Ar do Motor209
B5 – Conector do Sensor de Temperatura do Líquido de Arrefecimento do Motor209
B6 – Conector do Sensor de Rotação do Cilindro de Trilha210
B8 – Conector do Sensor de Velocidade de Avanço—1175 Hydro 210
B8 – Conector do Sensor de Velocidade de Avanço—1165/1175 POSI-TORQ™211
B9 – Conector do Sensor do Tanque de Combustível211
B10 – Conector da Buzina212
B13 – Conector do Pressostato de Alta e Baixa Pressão de Ar Condicionado212
B14 – Conector do Pressostato de Alta e Baixa Pressão do Ar Condicionado213
B25 – Conector do Sensor Esquerdo de Inclinação Lateral213
B26 – Conector do Sensor Direito de Inclinação Lateral214
B27 – Conector do Sensor do Controle Automático de Altura214
B27 – Conector do Sensor do Controle Automático de Altura—1175 Hydro215
E1 – Conector do Farol Esquerdo215
E2 – Conector do Farol Direito216
E3 – Conector do Pisca Direcional Direito216
E3 – Conector da Sinaleira Direita217
E4 – Conector da Sinaleira Traseira Esquerda217
E4 – Conector da Sinaleira Esquerda218
E4 – Conector do Pisca Esquerdo218
E5 – Conector da Sinaleira Traseira Direita219
E12 – Conector do Farolete de Iluminação do Tubo Descarregador219
E13 – Conector do Farolete de Iluminação do Tanque Graneleiro220
E14 – Conector do Farolete de Trabalho do Lado Direito Superior—Sem Cabine220
E15 – Conector do Farolete de Trabalho do Lado Esquerdo Superior—Sem Cabine221
E16 – Conector do Farolete de Trabalho do Lado Direito Inferior—Sem Cabine221
E16 e E17 – Conectores dos Faroletes Superiores Direitos—Com Cabine222
E18 e E19 – Conectores dos Faroletes Superiores Esquerdos—Com Cabine222
E19 – Conector do Farolete de Trabalho do Lado Esquerdo Inferior—Sem Cabine223
E20 – Conector da Luz Interna da Cabine223
H1 – Conector da Luz Indicadora do Neutro224
H2 – Conector da Luz Indicadora da Temperatura do Óleo do Motor224
H3 – Conector da Luz Indicadora da Pressão do Óleo do Motor225
H4 – Conector da Luz Indicadora do Filtro do Óleo Hidráulico225
H5 – Conector da Luz Indicadora do Filtro de Ar do Motor226
H6 – Conector da Luz Indicadora do Pisca Alerta226
H10 – Conector da Luz Indicadora do Freio de Estacionamento227
H13 – Conector da Luz Indicadora de Pressão Alta do Ar Condicionado227
H15 – Conector do Sensor do Tanque Graneleiro Cheio228
H16 – Conector da Luz Indicadora do Tanque Graneleiro Cheio228
H18 – Conector do Interruptor do Ar Condicionado229
H19 – Conector da Luz Indicadora da Luz Alta229
H20 – Conector da Luz Indicadora do Alternador230
H21 – Conector da Luz Indicadora do Líquido de Arrefecimento230
K1 – Conector do Relé do Motor de Partida231
K3 – Conector do Relé da Buzina231
K7 – Conector do Relé do Pisca232
M1 – Conector do Motor de Partida232
M3 – Conector do Motor do Limpador do Pára-brisa233
M4 – Conector do Motor do Ventilador do Ar Condicionado234
P1 – Conector do Indicador de Temperatura235
P2 – Conector do Multitacômetro235
P3 – Conector do Indicador do Nível de Combustível236
P4 – Conector do Horímetro236
S2 – Conector da Chave de Ignição237
S3 – Conector do Interruptor do Neutro237
S4 – Conector do Seletor RPM – Km/h238
S5 – Conector do Interruptor do Freio238
S9 – Conector do Interruptor da Buzina239
S18 – Conector do Interruptor do Pisca Alerta239
S19 – Conector do Interruptor do Freio de Estacionamento240
S21 – Conector do Interruptor dos Faróis Auxiliares240
S22 – Conector do Interruptor do Limpador do Pára-brisa241
S23 – Conector do Interruptor do Ventilador do Ar Condicionado241
S25 – Conector do Interruptor das Luzes de Estrada242
S31 – Conector da Alavanca de Controle Multifunções—1175 Hydro242
X2 – Conector243
X3 – Conector243
X12 – Conector244
X13 – Conector244
X14 – Conector245
X15 – Conector245
X16 – Conector246
X18 – Conector246
X21 – Conector de Alimentação247
X23 – Conector do Alternador247
X29 – Conector do Interruptor de Limite de Altura248
X31 – Conector da Chave Seletora do Controle Automático de Altura248
X32 – Conector do Solenóide de Descida da Plataforma249
X32 – Conector do Solenóide de Subida da Plataforma249
X32 – Conector dos Solenóides de Subida/Descida da Plataforma—1175250
X33 – Conector do Solenóide de Inclinação da Plataforma—1175 Hydro250
X35 – Conector da Plataforma—1165/1175 sem Inclinação Lateral251
X35 – Conector da Plataforma—1175251
X41 – Conector do Rádio252
X47 – Conector do Sensor de Obstrução dos Saca-palhas252
X48 – Conector do Sensor de Obstrução do Picador de Palha253
Y1 – Conector do Solenóide da Bomba Injetora253
Conector do Farol Superior Esquerdo—Com Cabine254
Conector do Farol Superior Direito—Com Cabine254
Trem de Força255
Transmissão POSI-TORQ™—1165/1175 POSI-TORQ257
Funcionamento—Informações Gerais257
Funcionamento—Unidade Superior258
Funcionamento—Unidade Inferior259
Diagnóstico de Falhas260
Transmissão—1175 Hydro261
Transmissão de Três Velocidades—Operação261
Lubrificação da Transmissão de Três Velocidades262
Teste da Pressão de Lubrificação da Transmissão263
Embreagem—1165/1175 POSI-TORQ™265
Informações Gerais265
Diagnósticos de Anomalias266
Transmissão—1165/1175 POSI-TORQ™267
Informações Gerais267
Diagnóstico de Anomalias267
Transmissão Hidrostática—1175 Hydro269
Especificações269
Componentes da Transmissão Hidrostática—1175 Hydro270
Verificação do Desgaste das Peças—1175 Hydro271
Inspeção das Peças271
Falta de Lubrificação272
Contaminação por Abrasivos272
Cavitação273
Rotação Excessiva273
Inspeção da Vedação do Eixo274
Inspeção da Placa de Encosto275
Inspeção da Placa Oscilante Fixa275
Inspeção da Sapata do Pistão276
Inspeção do Retentor do Pistão277
Inspeção do Bloco do Cilindro278
Inspeção da Placa do Rolamento278
Inspeção da Placa da Válvula281
Inspeção do Rolamento e da Corrediça283
Inspeção do Pistão do Acionador283
Inspeção do Eixo de Acionamento284
Teste do Sistema Hidrostático—1175 Hydro285
Especificações285
Ferramentas Especiais285
Ferramenta Especial Recomendada285
Pressão de Pré-carga da Bomba Hidrostática286
Válvula de Alívio da Pressão de Recuo286
Válvula de Alívio da Pressão de Avanço287
Pressão da Válvula Limitadora de Fluxo de Retorno para o Reservatório288
Freios, Direção e Eixo Traseiro289
Funcionamento dos Freios291
Sistema de Freios291
Regulagem dos Freios de Pedal292
Cilindro Mestre de Freio293
Válvula Equalizadora de Pressão296
Freios a Tambor297
Freios a Tambor297
Sistema de Direção299
Esquema Hidráulico—Sistema de Direção299
Unidade Hidrostática300
Operação do Rotor do Elemento Dosador301
Operação Manual da Unidade302
Sistema Hidráulico305
Informações Gerais309
Precauções para os Testes309
Símbolos Hidráulicos310
Comando Hidráulico313
Válvulas Hidráulicas313
Válvula Reguladora de Pressão313
Comando Hidráulico Simples—Standard318
Comando Hidráulico com AHC319
Comando Hidráulico com AHC/Inclinação Lateral da Plataforma—1175321
Carretéis dos Comandos Hidráulicos322
Diagramas e Esquemas324
Esquema Hidráulico 1165/1175 sem AHC324
Esquema Hidráulico 1165/1175 com AHC326
Esquema Hidráulico com AHC e Inclinação Lateral da Plataforma—1175328
Esquema do Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—1175 Hydro330
Transmissão Hidrostática332
Acionamento da Bomba Hidráulica335
Operação do Dispositivo Automático do Tensionador da Correia para o Acionamento da Bomba Hidráulica335
Comando Hidráulico337
Ferramentas Especiais337
Ferramentas Especiais337
Especificações338
Comando Hidráulico Simples—Standard 1165/1175339
Corpo 1—Comando Hidráulico Simples340
Corpo 2—Comando Hidráulico Simples340
Corpo 2—Comando Hidráulico Simples—Acionado341
Corpo 2—Comando Hidráulico Simples—Recuado342
Corpo 3—Comando Hidráulico Simples343
Corpo 4—Comando Hidráulico Simples344
Corpo 4—Comando Hidráulico Simples—Acionado344
Corpo 4—Comando Hidráulico Simples—Recuado345
Corpo 5—Comando Hidráulico Simples346
Corpo 5—Comando Hidráulico Simples—Acionado346
Corpo 5—Comando Hidráulico Simples—Recuado347
Corpo 6—Comando Hidráulico Simples348
Corpo 6—Comando Hidráulico Simples—Acionado348
Corpo 6—Comando Hidráulico Simples—Recuado349
Corpo 7—Comando Hidráulico Simples350
Corpo 7—Comando Hidráulico Simples—Acionado350
Corpo 7—Comando Hidráulico Simples—Recuado351
Corpo 8—Comando Hidráulico Simples352
Comando Hidráulico AHC353
Corpo 1—Comando Hidráulico AHC355
Corpo 2—Comando Hidráulico AHC356
Corpo 2—Comando Hidráulico AHC—Acionado356
Corpo 2—Comando Hidráulico AHC—Recuado357
Corpo 3—Comando Hidráulico AHC358
Corpo 3—Comando Hidráulico AHC—Acionado359
Corpo 3—Comando Hidráulico AHC—Recuado360
Corpo 4—Comando Hidráulico AHC361
Corpo 4—Comando Hidráulico AHC—Vazão Somente Para Comando Primário362
Corpo 4—Comando Hidráulico AHC—Vazão Para Comando Primário e Secundário363
Corpo 5—Comando Hidráulico AHC364
Corpo 5—Comando Hidráulico AHC—Acionado365
Corpo 5—Comando Hidráulico AHC—Recuado366
Corpo 6—Comando Hidráulico AHC367
Corpo 6—Comando Hidráulico AHC—Acionado367
Corpo 6—Comando Hidráulico AHC—Recuado368
Corpo 7—Comando Hidráulico AHC369
Corpo 7—Comando Hidráulico AHC—Acionado369
Corpo 7—Comando Hidráulico AHC—Recuado370
Corpo 8—Comando Hidráulico AHC371
Corpo 8—Comando Hidráulico AHC—Acionado372
Corpo 8—Comando Hidráulico AHC—Recuado373
Corpo 9—Comando Hidráulico AHC374
Comando Hidráulico AHC e Inclinação Lateral da Plataforma—1175375
Corpo 1—Comando Hidráulico AHC e Inclinação Lateral da Plataforma377
Corpo 2—Comando Hidráulico AHC e Inclinação Lateral da Plataforma378
Corpo 2—Comando Hidráulico AHC e Inclinação Lateral da Plataforma—Acionado378
Corpo 2—Comando Hidráulico AHC e Inclinação Lateral da Plataforma—Recuado379
Corpo 3—Comando Hidráulico AHC e Inclinação Lateral da Plataforma380
Corpo 3—Comando Hidráulico AHC e Inclinação Lateral da Plataforma—Acionado381
Corpo 3—Comando Hidráulico AHC e Inclinação Lateral da Plataforma—Recuado382
Corpo 4—Comando Hidráulico AHC e Inclinação Lateral da Plataforma383
Corpo 4—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Vazão Somente Para Comando Primário384
Corpo 4—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Vazão Para Comando Primário e Secundário385
Corpo 5—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma386
Corpo 5—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Acionado387
Corpo 5—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Recuado388
Corpo 6—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma389
Corpo 6—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Acionado389
Corpo 6—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Recuado390
Corpo 7—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma391
Corpo 7—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Acionado391
Corpo 7—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Recuado392
Corpo 8—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma393
Corpo 8—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Acionado394
Corpo 8—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Recuado395
Corpo 9—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma396
Corpo 9—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Acionado396
Corpo 9—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma—Recuado397
Corpo 10—Comando Hidráulico com AHC e Inclinação Lateral da Plataforma398
Precauções Necessárias Antes da Desmontagem de uma Válvula399
Procedimento para Regular as Válvulas de Alívio nos Comandos Hidráulicos Simples399
Válvulas de Alívio do Comando Hidráulico Simples400
Válvula de Alívio do Circuito do Variador do Molinete401
Procedimento para Regular as Válvulas de Alívio nos Comandos Hidráulicos com AHC e Inclinação Lateral da Plataforma402
Válvula de Alívio do Circuito da Direção403
Motor Hidráulico do Molinete405
Funcionamento405
Molinete406
Diagnósticos de Falhas do Sistema Hidráulico407
Bloco das Válvulas Hidráulicas407
Unidade POSI-TORQ do Cilindro de Trilha410
Direção Hidrostática411
Válvula Divisora de Fluxo da Unidade de Acionamento de Rotação Variável do Molinete412
Unidade Hidrostática413
Motor Hidráulico do Molinete 414
Tubo Descarregador415
Falhas da Bomba416
Cabine419
Funcionamento do Ar Condicionado421
Disposição do Circuito de Refrigeração421
Descrição da Função do Circuito de Refrigerante422
Descrição da Função do Circuito de Refrigerante (Continuação)423
Sistema de Ventilação424
Testes de Funcionamento425
Verificações Prévias de Funcionamento425
Testes de Funcionamento427
Testes de funcionamento do ar condicionado427

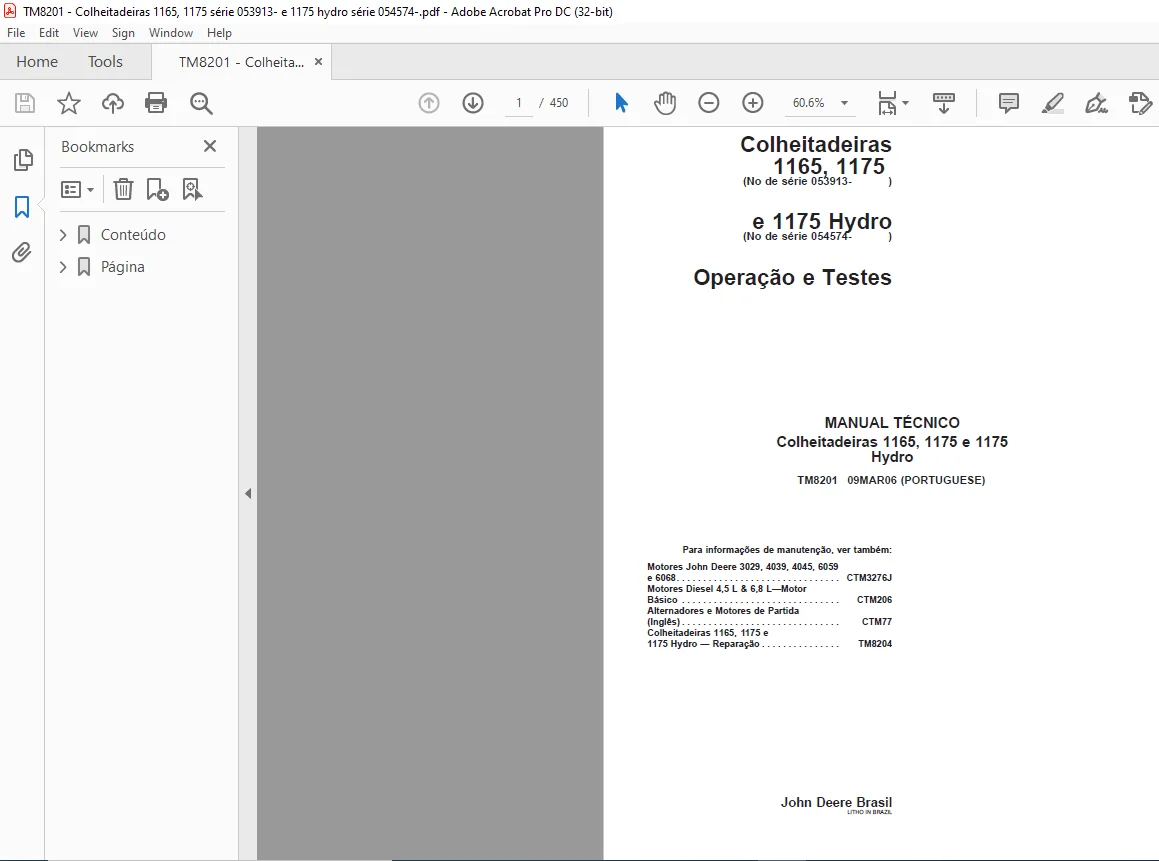

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
• The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
• Need any other service / repair / parts manual, please feel free to contact us at [email protected] . We may surprise you with a nice offer

S.V
