John Deere Cosechadora 703JH, 753JH y 759JH MANUAL DEL OPERADOR PDF

Description

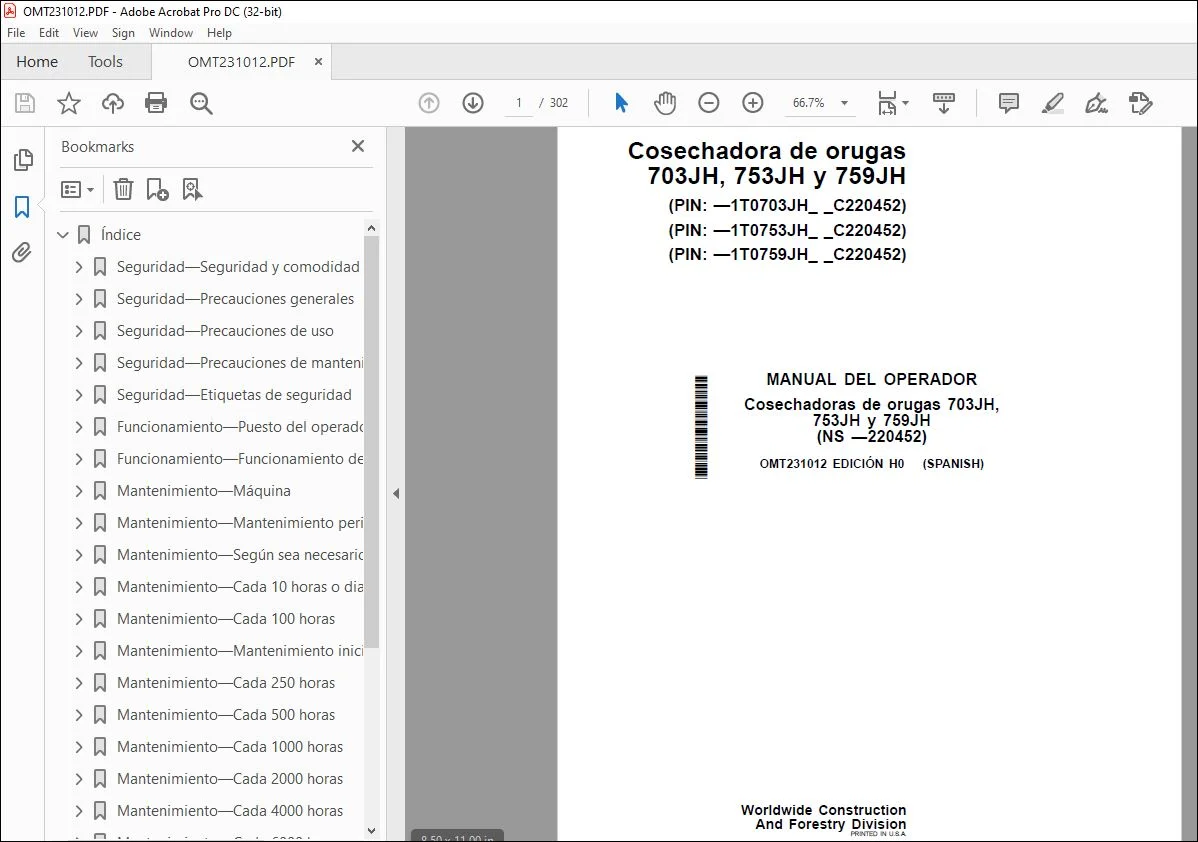

John Deere Cosechadora de orugas 703JH, 753JH y 759JH MANUAL DEL OPERADOR OMT231012 – PDF DOWNLOAD

• P/N: OMT231012_60
• Language: Spanish
• Division: Forestry
• Product Lines: Tracked Harvesters
• Publication Type: Operator’s Manuals
• Associated Models: 703JH, 753JH, 759JH
• Series: J SERIES
• Serial:
  • PIN: 1T0703JH_ _C220452
  • PIN: 1T0753JH_ _C220452
  • PIN: 1T0759JH_ _C220452

TABLE OF CONTENTS:

John Deere Cosechadora de orugas 703JH, 753JH y 759JH MANUAL DEL OPERADOR OMT231012 – PDF DOWNLOAD

Índice 15
Seguridad—Seguridad y comodidad del operador 21
Características de seguridad y comodidad del operador 21
Seguridad—Precauciones generales 22
Identificación de la información de seguridad 22
Seguimiento de las instrucciones de seguridad 22
Operar sólo si se está cualificado 22
Usar equipo protector 23
Evitar realizar modificaciones no autorizadas en la máquina 23
Inspección de la máquina 23
Alejarse de las piezas en movimiento 24
Evitar fluidos a alta presión 24
Elusión del contacto con aceite a alta presión 25
Trabajar en lugares ventilados 25
Prevención de incendios 26
En caso de incendio de la máquina 26
Impedir la explosión de gases en la batería 27
Manejo seguro de productos químicos 27
Puesta fuera de servicio — Reciclaje adecuado y desecho de fluidos y componentes 28
Estar preparado en caso de emergencia 28
Limpieza de la mugre de la máquina 29
Configuración de controles 29
Seguridad—Precauciones de uso 30
Uso adecuado de escalones y asideros 30
Arrancar el motor únicamente desde el asiento del operador 30
Usar y mantener en buen estado el cinturón de seguridad 30
Evitar el movimiento inesperado de la máquina 31
Funcionamiento seguro de la máquina 31
Evitar el vuelco de la máquina 32
Evitar los peligros en el sitio de trabajo 33
No admitir pasajeros en la máquina 33
Hacer girar la máquina con cuidado 33
Accionar los aguilones con cuidado 34
Evitar ser atropellado por la máquina en retroceso 34
Conducción en pendientes 34
Adición y uso de accesorios de forma segura 34
Viajar con prudencia 35
Alejarse de los cables eléctricos 35
Inspección y mantenimiento de la ROPS 35
Riesgos de cadena de aserrado 36
Seguridad—Precauciones de mantenimiento 38
Estacionamiento y preparación para el mantenimiento de forma segura 38
Mantenimiento de las máquinas de forma segura 38
Mantenimiento seguro del sistema de refrigeración 39
Quitar la pintura antes de soldar o calentar 39
Realización segura de las reparaciones con soldadura 39
Insertar los pasadores metálicos con seguridad 40
Prevención de quemaduras con ácido 40
Mantenimiento seguro de acumuladores 40
Inspección de la protección contra fragmentos proyectados de la cadena 41
Seguridad—Etiquetas de seguridad 43
Sustitución de las etiquetas de seguridad 43
Etiquetas de seguridad 44
Funcionamiento—Puesto del operador 46
Controles e instrumentos del operador 46
Funciones del tablero de medidores 48
Funciones de pantalla de diagnóstico 50
Funcionamiento de la pantalla de diagnóstico (DDU) 51
Consola lateral 53
Palanca multifunción—Derecha 54
Palanca multifunción—Izquierda 54
Sistema TimbeRite 55
Tablero de control superior 56
Pedales de control de mando de orugas 57
Tablero del sistema auxiliar de arranque 57
Corte de control piloto 58
Datos de configuración del motor 58
Códigos de falla para diagnóstico (DTC) 60
Códigos de falla para diagnóstico (DTC) del motor 61
Configuración pantalla 1 parámetro 62
Configuración de vista de 4 parámetros 68
Ajustar la iluminación de fondo 73
Ajuste de contraste 75
Seleccionar unidades de medida 77
Convertidor de batería 79
Tablero de fusibles 80
Caja de distribución eléctrica 82
Calefactor y aire acondicionado de la cabina 84
Luz de cabina 85
Ajuste del asiento del operador 86
Reproductor de discos compactos y radio 87
Salida auxiliar por ventana trasera 88
Salida auxiliar por el tragaluz 89
Manijas de puerta de cabina 90
Extinguidor de incendios 91
Lumbreras de acceso al extinguidor de incendios 91
Retardo del sistema de apagado de incendios—Si existe 92
Tope de la puerta de la cabina 92
Asideros 93
Escalerilla de puerta del compartimiento del motor 93
Escalerilla de cabina—759JH solamente 94
Puerta del compartimiento del motor 94
Abrir y cerrar la bomba de mano de la puerta del compartimiento 95
Funcionamiento—Funcionamiento de la máquina 97
Antes de empezar a trabajar 97
Funcionamiento en terreno desnivelado 97
Revisión diaria de la máquina antes del arranque 98
Período de rodaje del motor 99
Antes de arrancar el motor 99
Procedimiento de arranque normal—Más de 0°C (32°F) 100
Arranque en clima frío—Menos de 0°C (32°F) 101
Auxiliar de arranque en tiempo frío—Si existe 102
Procedimiento de calentamiento del sistema hidráulico 103
Interruptor de freno de estacionamiento de giro 106
Procedimiento de apagado 106
Funcionamiento del sistema de mando de orugas 108
Para prolongar la vida útil del tren de rodaje 110
Funcionamiento de accesorios—General 111
Palanca multifunción—Izquierda 112
Palanca multifunción—Derecha 114
Bajada del aguilón con el motor parado 117
Preparación de la máquina antes de salir hacia la zona de corte 118
Técnica de tala 120
Accesorio 120
Cómo remolcar la máquina 120
Carga de la máquina en un remolque 121
Mantenimiento—Máquina 122
Modificaciones o reparaciones de las estructuras antivuelcos (ROPS) 122
Aceite hidráulico 123
Aceite de la bomba de la puerta del compartimiento 124
Aceite de rodaje para motor diesel—Sin certificación de emisiones y con certificación Tier 1, Tier 2, Tier 3, fase I, fase II, y fase III 124
Aceite de motor diesel—Motores Tier 3 y Fase III A 125
Intervalos de mantenimiento de aceite motor y filtros—Motores Tier 3 y Fase IIIA — PowerTech™ 126
Filtros de aceite 126
Aceite del mando de orugas 127
Aceite de caja de engranajes de giro 128
Aceite de caja de engranajes de mando de bomba 128
Combustible diésel 129
Acondicionador de combustible diesel bajo en azufre 130
Capacidad lubricante del combustible diésel 130
Manipulación y almacenamiento de combustible diésel 131
Combustible biodiésel 132
Análisis del combustible diésel 133
Reducción de los efectos de las bajas temperaturas en motores diésel 134
Grasa de presión extrema o universal 135
Lubricantes alternativos y sintéticos 135
Almacenamiento de lubricante 136
Mezcla de lubricantes 136
Revisión regular del parabrisas 136
Refrigerante de motor diesel (motor con camisas de los cilindros húmedas) 137
Intervalos de sustitución del refrigerante para motor diésel 138
Prolongador de refrigerante COOL-GARD™ II de John Deere 138
Aditivos suplementarios para el refrigerante del motor 139
Funcionamiento de la máquina en climas cálidos 139
Información adicional sobre refrigerantes de motores diésel y John Deere COOL-GARD™ II Coolant Extender 140
Revisión del refrigerante de motores diésel 141
Mantenimiento—Mantenimiento periódico 142
Dar servicio a la máquina en los intervalos especificados 142
Revisión con regularidad del cuentahoras 142
Preparación de la máquina para el mantenimiento 143
Posición de servicio de la máquina—Accesorio 143
Juegos de programas de prueba de fluidos y juego de prueba de refrigerante 3-Way 144
Uso del combustible y lubricantes correctos 144
Luces de servicio 145
Ajuste de luz de servicio del motor 145
Puertas del compartimiento y aberturas de acceso 146
Depósito de combustible 147
Intervalos de mantenimiento 148
Piezas requeridas 150
Mantenimiento—Según sea necesario 152
Inspección de correa serpentina 152
Revisión del indicador de restricción del filtro de aire y el prefiltro 153
Cambio de elementos de filtro de aire del motor 154
Limpieza del filtro de aire fresco de la cabina 154
Limpieza de filtro de aire recirculado de cabina 155
Revisión del refrigerante 156
Revisión de las juntas del bastidor de tren de rodaje 157
Mantenimiento—Cada 10 horas o diariamente 159
Lubricación de las juntas del aguilón de elevación y los extremos de los cilindros 159
Revisión del nivel de refrigerante del depósito de rebose 159
Revisión y limpieza del tamiz de entrada del radiador, enfriadores y aletas del condensador 160
Sistema de apagado de incendios—Si lo tiene 161
Revisión de nivel de aceite de motor 162
Vaciado del separador de agua/combustible 163
Revisión de nivel de aceite de caja de engranajes de mando de bomba 163
Revisión de nivel de aceite de caja de engranajes de giro 163
Revisión del nivel de aceite hidráulico 164
Inspección del extinguidor de incendios 164
Revisión del huelgo de las cadenas de orugas 165
Ajuste de holgura de las cadenas 166
Lubricación del piñón y el cojinete de giro 167
Lubricación del nivelador—Sólo 759J/JH 168
Inspección de la protección contra fragmentos proyectados de la cadena 169
Mantenimiento—Cada 100 horas 171
Revisión del nivel de aceite de los planetarios de mando de orugas 171
Lubricación de bisagras de puertas 171
Lubricación de las trabas y perillas de la salida auxiliar 172
Revisión de tensión de pestillo del tragaluz 173
Revisión de régimen del motor 173
Revisión del nivel de aceite del conjunto de rueda guía 174
Lubricación de cojinete de caja de engranajes de giro 174
Lubricación del colector giratorio—Sólo 759J/JH 174
Mantenimiento—Mantenimiento inicial a las 250 horas 175
Cambio del aceite de rodaje del motor y filtro 175
Cambio de aceite de caja de engranajes de mando bomba 176
Cambio de aceite de caja de engranajes de giro 176
Revisión de las presiones hidráulicas 176
Cambio de aceite de planetarios de mando de orugas 177
Revisión del par de apriete de los pernos de montaje de planetario y rueda dentada 177
Revisión del apriete de pernos de cojinetes de giro 178
Revisión del par de apriete de tornillos de montaje de rodillo inferior 178
Revisión del par de apriete inicial de tornillos de zapatas de oruga 179
Mantenimiento—Cada 250 horas 180
Muestreo de aceite motor 180
Mantenimiento—Cada 500 horas 181
Muestreo de fluido 181
Cambio de aceite y filtro del motor 181
Limpieza o sustitución del tamiz colador de combustible 182
Cambio del filtro de combustible primario 183
Cambio del filtro final de combustible 184
Revisión del nivel de electrólito y de los bornes de batería 185
Revisión del aceite de la bomba de la puerta del compartimiento 187
Cambio de aceite del planetario de mando de orugas 187
Mantenimiento—Cada 1000 horas 188
Cambio de aceite de caja de engranajes de mando bomba 188
Cambio de aceite de caja de engranajes de giro 188
Comprobación del refrigerante 188
Mantenimiento—Cada 2000 horas 189
Revisión y ajuste de la separación de las válvulas del motor 189
Cambio de aceite de la bomba de la puerta del compartimiento 190
Cambio de aceite hidráulico 192
Cambio de los filtros de retorno de aceite hidráulico 193
Cambiar el filtro de respiradero hidráulico 194
Mantenimiento—Cada 4000 horas 195
Cambio del amortiguador de vibraciones del cigüeñal 195
Mantenimiento—Cada 6000 horas 196
Cambio del refrigerante del motor 196
Procedimiento de llenado y purga de aire del sistema de refrigeración 200
Varios—Máquina 201
Limpieza del tamiz de entrada del depósito de combustible 201
Vaciado del sumidero del depósito de combustible 201
Revisión de las mangueras de admisión de aire 202
Purga del sistema de combustible 202
Limpieza de los planetarios del mando de orugas 203
No efectuar el mantenimiento en válvulas de control, cilindros, bombas o motores 203
No dar servicio ni ajustar las toberas de inyección o la bomba de inyección de combustible 203
Precauciones que se deben tomar con el alternador y regulador 204
Limpieza del tubo del respiradero del cárter 204
Uso de baterías de refuerzo—Sistema de 24 V 205
Manejo, revisión y mantenimiento de las baterías con cuidado 206
Uso del cargador de baterías 207
Sustitución de baterías 207
Retiro e instalación de las baterías 208
Lumbreras para muestreo de fluidos—Si existe 210
Soldadura en la máquina 210
Compartimiento de almacenamiento (sólo 759JH) 211
Limpiar la máquina con regularidad 211
Tomacorrientes auxiliares 212
Instalación de accesorios de 12 V 212
Especificaciones de par de apriete de la tornillería 212
Pares de apriete unificados en pulgadas para pernos y tornillos 213
Valores métricos de par de apriete de pernos y tornillos 215
Revisión de los filtros hidráulicos 216
Inspección en busca de fugas de aceite hidráulico 216
Inspección visual general 217
Revisión de los tornillos de montaje de bomba hidráulica 217
Lubricación del accesorio 218
Revisión del apriete de tornillos de montaje de la cabina 218
Revisión de apriete de tornillos de caja de engranajes de giro 218
Revisión del apriete de pernos de montaje del motor 218
Revisión de par de apriete de tornillos de colector giratorio—703JH y 753JH 219
Revisión del par de apriete de los tornillos del colector giratorio—759JH 220
Revisión del par de apriete de tornillos de montaje del aislador superior del enfriador 220
Revisión de par de apriete de tornillos de la rueda guía delantera 221
Revisión de los tornillos de montaje de planetario de mando de orugas y montaje del motor 221
Información general acerca del huelgo de las cadenas de orugas 221
Revisión de la tornillería de zapatas de cadenas de oruga 222
Varios—Prueba de funcionamiento 223
Revisión operacional 223
Códigos de falla para diagnóstico 223
Revisiones operacionales—Llave de contacto desconectada, motor apagado 223
Revisiones operacionales—Llave de contacto conectada, motor apagado 224
Revisiones operacionales—Llave de contacto conectada, motor en marcha 233
Varios: localización de averías 259
Uso de las tablas de localización de averías 259
Motor 260
Sistema eléctrico 265
Sistema hidráulico 268
Varios—Almacenamiento 272
Preparación de la máquina para el almacenamiento 272
Procedimiento mensual de almacenamiento 273
Varios—Números de la máquina 275
Registro de número de identificación del producto (PIN) 275
Registro de número de serie del motor 275
Registro de números de serie de motores propulsores 275
Registro de número de serie de la bomba hidráulica 276
Guarde una prueba de propiedad 276
Guarde su máquina de forma segura 277
Varios—Especificaciones 278
Especificaciones del motor 278
Capacidades de vaciado y llenado 279
Alcance de trabajo de 703JH y 753JH 280
Alcance de trabajo 759JH 284
Especificaciones de máquina para 703JH y 753JH 289
Especificaciones de la máquina 759JH 291
Ancho de orugas de 703JH—capacidad de elevación 293
Ancho de cadena 753JH—capacidad de elevación 294
Ancho de cadena 759JH—capacidad de elevación 294
Página Número 15
Sección 1-1 21
Sección 1-2 22
Sección 1-3 30
Sección 1-4 38
Sección 1-5 43
Sección 2-1 46
Sección 2-2 97
Sección 3-1 122
Sección 3-2 142
Sección 3-3 152
Sección 3-4 159
Sección 3-5 171
Sección 3-6 175
Sección 3-7 180
Sección 3-8 181
Sección 3-9 188
Sección 3-10 189
Sección 3-11 195
Sección 3-12 196
Sección 4-1 201
Sección 4-2 223
Sección 4-3 259
Sección 4-4 272
Sección 4-5 275
Sección 4-6 278

S.V 04/24
