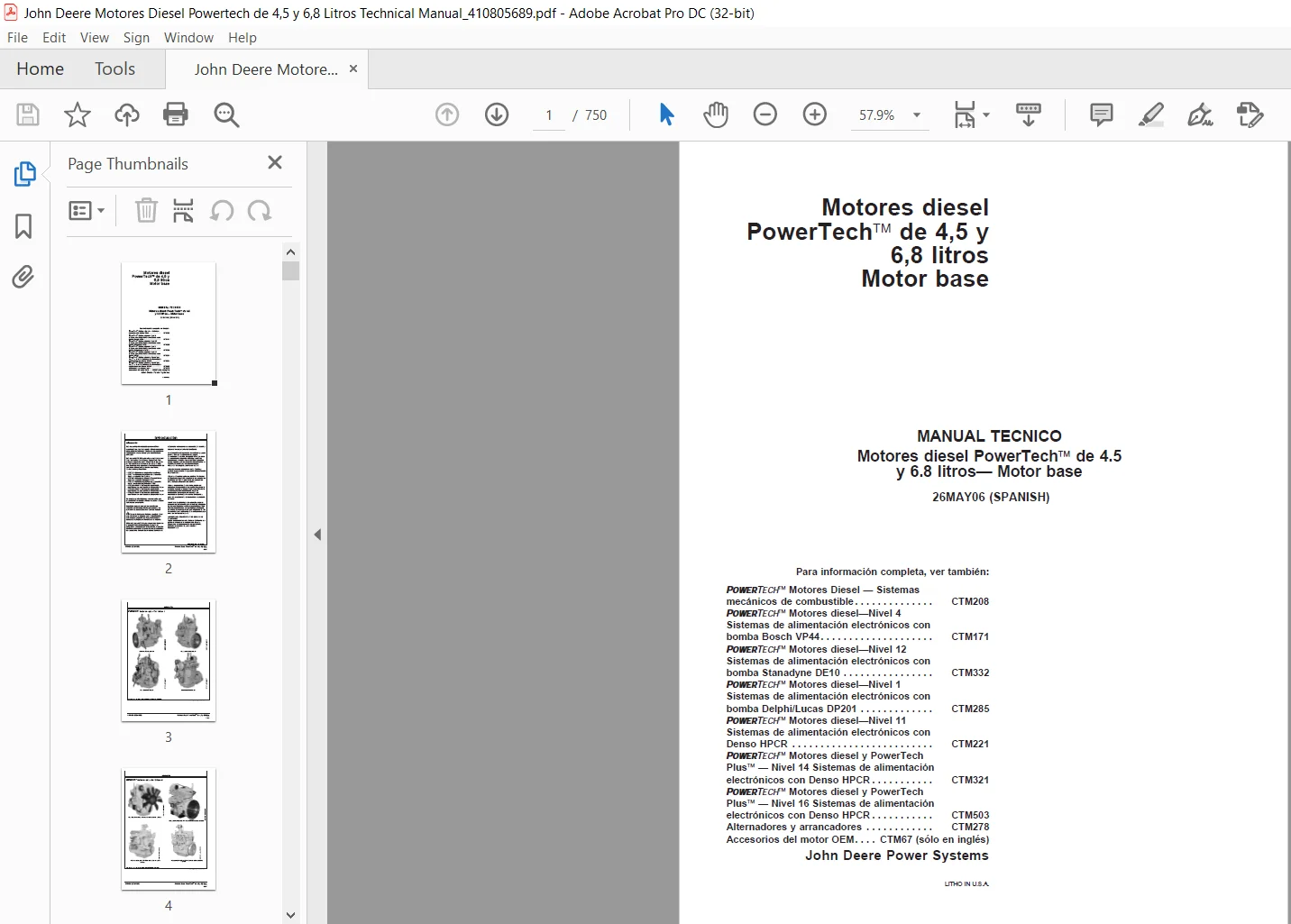

John Deere Motores Diesel Powertech de 4,5 y 6,8 Litros Manual Tecnico – PDF DOWNLOAD [Spanish]

Description

John Deere Motores Diesel Powertech de 4,5 y 6,8 Litros Manual Tecnico – PDF DOWNLOAD

DESCRIPTION:

John Deere Motores Diesel Powertech de 4,5 y 6,8 Litros Manual Tecnico – PDF DOWNLOAD

Para informacio´n completa, ver tambie´n:
POWERTECHä Motores Diesel — Sistemas
meca´nicos de combustible. . . . . . . . . . . . . . CTM208
POWERTECHä Motores diesel—Nivel 4
Sistemas de alimentacio´n electro´ nicos con
bomba Bosch VP44. . . . . . . . . . . . . . . . . . . . CTM171
POWERTECHä Motores diesel—Nivel 12
Sistemas de alimentacio´n electro´ nicos con
bomba Stanadyne DE10 . . . . . . . . . . . . . . . . CTM332
POWERTECHä Motores diesel—Nivel 1
Sistemas de alimentacio´n electro´ nicos con
bomba Delphi/Lucas DP201 . . . . . . . . . . . . . CTM285
POWERTECHä Motores diesel—Nivel 11
Sistemas de alimentacio´n electro´ nicos con
Denso HPCR . . . . . . . . . . . . . . . . . . . . . . . . . CTM221
POWERTECHä Motores diesel y PowerTech
Plusä — Nivel 14 Sistemas de alimentacio´n
electro´ nicos con Denso HPCR . . . . . . . . . . . CTM321
POWERTECHä Motores diesel y PowerTech
Plusä — Nivel 16 Sistemas de alimentacio´n
electro´ nicos con Denso HPCR . . . . . . . . . . . CTM503
Alternadores y arrancadores . . . . . . . . . . . . CTM278
Accesorios del motor OEM. . . . CTM67 (so´ lo en ingle´ s)
John Deere Power Systems

Introduccio´n:

• Este manual ha sido redactado para meca´nicos experimentados. Las herramientas ba´sicas necesarias para realizar determinados trabajos de mantenimiento se identifican en este manual y se recomienda su utilizacio´ n.
• Este manual (CTM107) cubre so´ lo el motor base para todos los motores PowerTech y PoweerTech Plus, incluso el modelo del motor PowerTech E. Es uno de los ocho volu´menes de motores de 4,5L y de 6,8L. Los siguientes siete manuales cubren la reparacio´n del sistema de alimentacio´n y sistema electro´ nico, funcionamiento y diagno´ stico:

  · CTM208—Sistemas de combustible meca´nicos
  · CTM171—Sistemas electro´nicos de combustible
  Nivel 4 con bomba Bosch VP44
  · CTM332—Sistemas de alimentacio´n electro´nicos
  Nivel 12 con bomba Stanadyne DE10.
  · CTM285—Sistemas electro´nicos de combustible
  Level 1 con bomba Delphi/Lucas DP201
  · CTM221—Nivel 11 Sistemas de alimentacio´n
  electro´nicos con carril comu´n de alta presio´n Denso
  · CTM321—Nivel 14 Sistemas de alimentacio´n
  electro´nicos con carril comu´n de alta presio´n Denso
  · CTM503—Nivel 16 Sistemas de alimentacio´n

electro´nicos con carril comu´n de alta presio´n Denso En el futuro se ira´n an˜adiendo otros manuales que proveera´n la informacio´n adicional necesaria sobre los sistemas de alimentacio´ n. Seguridad: viva con ella. Lea los mensajes de seguridad en la introduccio´n de este manual y las

TABLE OF CONTENTS:

John Deere Motores Diesel Powertech de 4,5 y 6,8 Litros Manual Tecnico – PDF DOWNLOAD

Indice 13
Información General 15
Normas de seguridad 17
Manejo seguro de líquidos inflamables—Evitar todo tipo de llamas 17
Manejo seguro – Arranque por pulverización de éter 17
Mantenimiento seguro del sistema de refrigeración 17
Instalación de protectores del ventilador 18
Evitar el contacto con piezas calientes 18
Impedir la explosión de gases en la batería 18
Estar preparado en caso de emergencia 19
Manejo seguro de las baterías 19
Evitar fugas de alta presión 21
Usar ropa adecuada 21
Mantenimiento seguro 22
Trabajar en lugares ventilados 22
Trabajar con limpieza 22
Quitar la pintura antes de soldar o calentar 23
Evitar calentamientos cerca de tuberías con líquidos a presión 23
Iluminación adecuada de la zona de trabajo 24
Utilizar dispositivos elevadores adecuados 24
Herramientas fabricadas por el concesionario – Fabricación adecuada 24
Mantenimiento seguro 25
Utilizar las herramientas correctamente 25
Vertido adecuado de desechos 26
Seguridad-Viva con ella 26
Identificación y cuadros de aplicación del motor 27
Información de la placa del número de serie del motor 27
Etiqueta de códigos de opción del motor OEM 29
Información relativa a la reglamentación de emisiones 29
Cuadros de aplicación del motor 30
Combustibles, lubricantes y refrigerantes 45
Combustible diesel 45
Combustible diesel biodegradable 46
Capacidad lubricante del combustible diesel 47
Comprobación del combustible Diesel 47
Aceite para rodaje de motores diesel 48
Aceite para motores diesel 49
Aceite para motores diesel 50
Aceite para motores diesel 51
OILSCAN®, OILSCAN Plus®, COOLSCAN™ y COOLSCAN PLUS™ 52
Filtros de aceite 52
Grasa 53
Refrigerante para motores diesel 54
Información adicional sobre refrigerantes de motor Diesel y aditivos de refrigerantes 56
Comprobación del refrigerante para motores Diesel 57
Aditivos suplementarios para refrigerante 57
Funcionamiento de la máquina en condiciones tropicales 58
Enjuague y servicio del sistema de enfriamiento 59
Desecho del refrigerante 60
Reparaciones y ajustes 61
Reparación del motor 67
Pautas de reacondicionamiento del motor 67
Pedestal de reparación de motores 67
Precauciones de seguridad para el pedestal de reparación de motores 68
Instalación de adaptadores en pedestal de reparación del motor 69
Procedimiento de levante del motor 70
Limpieza del motor 71
Desconexión de la línea de entrada de aceite del turboalimentador 72
Montaje del motor en el pedestal de reparación 73
Motor montado en el pedestal de reparación 74
Secuencia de desarmado del motor 74
Directrices para la aplicación de sellante 78
Secuencia de montaje del motor 79
Pautas para el rodaje del motor 83
Rodaje del motor 84
Culata y válvulas (motores con culata de dos válvulas) 87
Información general 87
Revisión y ajuste del juego de las válvulas 88
Medición de la elevación de las válvulas 91
Extraer la culata 93
Desarmado e inspección del conjunto del eje de balancines100
Armado de conjunto de balancines101
Inspección, medición e instalación de la varilla empujadora de la bomba de alimentación de combustible (de ser aplicable)101
Inspección, medición y armado de los seguidores del árbol de levas103
Medición de embutido de válvulas en culata105
Revisiones preliminares de la culata y válvulas106
Retiro del conjunto de válvulas107
Inspección y medición de válvulas107
Inspección de los giradores de válvulas108
Limpieza de válvulas108
Inspección y medición de resortes de válvulas109
Rectificación de las válvulas110
Secuencia de inspección y reparación de empaquetadura de la culata111
Inspección y limpieza de culata113
Revisión de planeidad de la culata114
Medición del espesor de la culata114
Limpieza de las cavidades de toberas de inyección115
Limpieza de las guías de válvulas115
Medición de guías de válvulas116
Moleteado de guías de las válvulas117
Limpieza e inspección de los asientos de válvula117
Rectificación de los asientos de las válvulas118
Retiro de insertos de asientos de válvula120
Medición de cavidades de asientos de válvulas en culata123
Instalación de insertos de asientos de válvula124
Instalación de válvulas124
Inspección de los tornillos de la culata125
Inspección y limpieza del múltiple de escape125
Limpieza e inspección de la parte superior del bloque de cilindros126
Revisión de proyección de camisas (altura sobre bloque)127
Instalación de la culata128
Técnica de apriete por vueltas131
Instalación del conjunto de balancines132
Inspección y limpieza de manguera de salida del respiradero133
Retiro, inspección e instalación de sistema de respiradero cerrado de cárter (si lo tiene)134
Instalación de cubierta de balancines135
Realización del montaje final139
Culata y válvulas (motores con culata de cuatro válvulas)145
Información general145
Revisión y ajuste del juego de las válvulas145
Medición de la elevación de las válvulas149
Evitar abrir el sistema de alimentación de alta presión150
Extracción de la culata151
Inspección y medición de puentes de válvulas160
Desarmado e inspección del conjunto del eje de balancines161
Armado de conjunto de balancines162
Inspección, medición e instalación de la varilla empujadora de la bomba de alimentación de combustible162
Inspección, medición y armado de los seguidores del árbol de levas164
Medición de embutido de válvulas en culata166
Revisiones preliminares de la culata y válvulas167
Retiro del conjunto de válvulas168
Inspección y medición de válvulas169
Limpieza de válvulas169
Inspección y medición de resortes de válvulas170
Rectificación de las válvulas171
Secuencia de inspección y reparación de empaquetadura de la culata172
Inspección y limpieza de culata174
Revisión de planeidad de la culata174
Medición del espesor de la culata175
Extracción de las camisas de los inyectores de combustible175
Limpieza de cavidades de inyectores de combustible176
Instalación de las camisas de los inyectores de combustible177
Limpieza de cavidades de bujías de precalentamiento178
Limpieza de las guías de válvulas178
Medición de guías de válvulas179
Moleteado de guías de las válvulas180
Limpieza e inspección de los asientos de válvula180
Rectificación de los asientos de las válvulas181
Retiro de insertos de asientos de válvula181
Medición de cavidades de asientos de válvulas en culata185
Instalación de insertos de asientos de válvula186
Instalación de las válvulas187
Inspección de los tornillos de la culata188
Inspección y limpieza del múltiple de escape188
Limpieza e inspección de la parte superior del bloque de cilindros189
Revisión de proyección (altura sobre el bloque) de camisas (cuatro válvulas por cilindro)190
Instalación de la culata191
Técnica de apriete por vueltas194
Instalación de inyectores de combustible195
Instalación del conjunto de portaplanetarios196
Instalación del conjunto de balancines197
Inspección y limpieza de la manguera de salida del ventilador199
Retiro, inspección e instalación de sistema de respiradero cerrado de cárter (si lo tiene)200
Instalación de cubierta de balancines201
Realización del montaje final202
Bloque motor, camisas, pistones y bielas207
Bielas—Información general207
Retiro de los pistones y bielas208
Retiro de camisas de cilindros211
Desarmado del bloque de cilindros (de ser necesario)213
Revisiones preliminares de camisas, pistones y bielas214
Desarmado del conjunto de pistón y biela215
Limpieza de pistones216
Inspección visual de pistones217
Limpieza de camisas de cilindro218
Inspección visual de camisas de cilindros219
Revisión de desgaste de ranuras para aros de pistón221
Medición de cavidad de pasador de pistón222
Medición de faldilla de pistón223
Medición de altura de pistones223
Cálculo de espacio libre entre pistón y camisa224
Desvidriado de camisas de cilindros226
Sustitución de juegos de pistón y camisa226
Inspección y medición de cojinetes de biela (bielas retiradas del motor)227
Inspección y medición de cojinetes de biela (bielas y cigüeñal en el motor)228
Inspección de biela y tapa229
Inspección de pasadores y bujes de pistón231
Retiro de buje del pasador de pistón232
Limpieza e inspección de la cavidad del pasador de la biela234
Instalación de buje del pasador de pistón en la biela235
Medición de centro a centro de cavidades de biela237
Inspección y limpieza del bloque de cilindros238
Limpieza de la cavidad para anillo “O” de la camisa241
Medición del alojamiento del cojinete de bancada del bloque de cilindros241
Medición de cavidad de seguidor del árbol de levas en bloque242
Medición de cavidades de bujes del árbol de levas en bloque242
Medición de DI del buje del eje equilibrador en bloque (motores de 4 cilindros)244
Medición de camisas de cilindros y cavidades en bloque245
Medición de profundidad de agujero avellanado de brida de camisa en bloque246
Medición de espesor de brida de la camisa246
Medición de planeidad de la superficie superior del bloque de cilindros247
Retiro, inspección e instalación de los orificios de enfriamiento de los pistones248
Medición de DE y de cavidad de varilla de empuje de bomba de suministro de combustible249
Medición y ajuste de proyección de camisas (altura sobre el bloque)250
Instalación de guarnición en camisa de cilindro y anillos “O” en bloque251
Instalación de camisas de cilindros en bloque253
Armado del pistón y la biela255
Instalación de aros del pistón256
Instalación de conjuntos de pistón y biela257
Apriete angular de los tornillos de biela261
Revisión de rotación del motor para verificar si hay resistencia excesiva262
Medida del resalte del pistón263
Armado final266
Cigüeñal, cojinetes de bancada y volante motor267
Análisis de fallas de cigüeñal y cojinetes de bancada267
Inspección del amortiguador de vibraciones (motor de 68 litros)268
Extracción de la polea o del amortiguador de vibraciones y la polea269
Instalación de la polea o del amortiguador de vibraciones y la polea271
Sustitución del retén de aceite y del manguito de desgaste frontales del cigüeñal274
Revisión del juego axial del cigüeñal288
Inspección del volante289
Revisión de planeidad de la superficie del volante290
Revisión de concentricidad de cavidad del cojinete piloto290
Retiro del volante291
Sustitución de la corona del volante292
Sustitución de cojinete piloto del volante (si lo tiene)293
Sustitución de la camisa en el volante motor (si existe)294
Instalación del volante295
Precauciones de manejo de sello de aceite trasero y manguito de desgaste del cigüeñal296
Retiro del sello de aceite y manguito de desgaste traseros del cigüeñal296
Limpieza e inspección de brida del cigüeñal301
Instalación de sello de aceite trasero y manguito de desgaste en cigüeñal301
Retiro de la caja del volante307
Retiro e instalación de rueda de distribución del cigüeñal (motores con dos válvulas por cilindro con bombas de inyección VP44 ó DE10 y todos los motores con cuatro válvulas por cilindro)308
Retiro de los cojinetes de bancada del cigüeñal309
Revisión del espacio libre para aceite en cojinetes de bancada311
Retiro e instalación del engranaje del cigüeñal (cigüeñal instalado en el motor)312
Retiro del cigüeñal314
Inspección del cigüeñal315
Medición del DI de muñones y cojinetes de bancada del cigüeñal316
Medición de ancho de muñones de empuje y ancho de cojinetes de empuje317
Pautas para la rectificación del cigüeñal318
Especificaciones de rectificación del cigüeñal319
Medición del diámetro interior de las tapas montadas del cojinete de bancada320
Instalación de los insertos de los cojinetes de bancada y empuje en el bloque321
Instalación del cigüeñal323
Instalación de la caja del volante326
Armado final329
Arbol de levas, ejes equilibradores y engranajes de distribución331
Medición de la elevación de las válvulas331
Retiro de cubierta de engranajes de distribución333
Retiro e instalación del buje del árbol de levas con la placa delantera instalada337
Retiro e instalación de mando auxiliar de engranajes del árbol de levas341
Medición del juego axial del árbol de levas342
Medición del juego axial del eje equilibrador (si lo tiene—motores de 4 cilindros)342
Medición del juego axial del engranaje intermedio343
Medición de juego entre dientes de engranajes de distribución344
Retiro del árbol de levas345
Inspección visual del árbol de levas348
Medición de espacio libre y espesor de la placa de empuje del árbol de levas348
Inspección y medición de DI de bujes y DE de muñones del árbol de levas349
Medición de altura de lóbulos del árbol de levas350
Inspección del engranaje del árbol de levas350
Inspección de seguidores del árbol de levas351
Inspección, medición e instalación de la varilla empujadora de la bomba de alimentación de combustible352
Retiro de ejes equilibradores (Si los tiene—Motores de 4 cilindros)354
Inspección y medición de los bujes y muñones de los ejes equilibradores355
Retiro e instalación de bujes de ejes equilibradores356
Inspección de los engranajes y placas de empuje de ejes equilibradores357
Retiro e instalación de engranajes de ejes equilibradores358
Retiro de placa delantera del bloque de cilindros359
Medición de buje y eje de engranaje intermedio362
Retiro de bujes de engranaje intermedio363
Instalación de bujes en engranaje intermedio364
Retiro de ejes intermedios superior e inferior365
Limpieza e inspección de la placa delantera365
Transferencia de marca de sincronización de la bomba de inyección de combustible a la placa delantera de repuesto (motor con dos válvulas por cilindro e inyección mecánica de combustible)366
Instalación de pasadores de resorte en eje intermedio (en su caso)367
Instalación del eje intermedio superior en la placa delantera367
Instalación del eje intermedio inferior en la placa delantera368
Instalación de la placa delantera de bloque de cilindros369
Instalación y sincronización de ejes equilibradores (si los tiene—motores de 4 cilindros)370
Instalación del árbol de levas375
Limpieza e inspección de la cubierta de los engranajes de distribución382
Instalación de la cubierta de los engranajes de distribución383
Retiro e instalación de sensor de captador magnético387
Armado final388
Sistema de engrase389
Información general sobre el sistema de lubricación389
Extracción, inspección e instalación de la base del filtro de aceite389
Retiro, inspección e instalación de enfriador de aceite395
Retiro, inspección e instalación de la válvula derivadora de aceite401
Retiro e instalación de válvula derivadora del filtro de aceite (filtro de vida útil prolongada)402
Retiro e instalación de válvula reguladora de presión de aceite402
Extracción e instalación del adaptador del filtro de aceite407
Extracción e instalación del tubo de la varilla de nivel de aceite con el cárter de aceite instalado409
Retiro e instalación del tubo de la varilla de medición con adaptador411
Retiro, inspección e instalación del conjunto del tubo de aspiración de la bomba de aceite412
Conjunto de la bomba de aceite del motor412
Retiro de bomba de aceite del motor413
Inspección y medición de espacios libres415
Desarmado completo de la bomba de aceite417
Armado de bomba de aceite del motor417
Instalación de bomba de aceite del motor418
Instalación del cárter de aceite420
Sistema de refrigeración423
Retiro de colector de refrigerante/cubierta de termostatos y termostato423
Instalación de colector de refrigerante/cubierta de termostatos y termostato424
Retiro e instalación del colector de refrigerante/cubierta de termostatos y termostato (termostato sencillo de caudal alto)426
Retiro e instalación del colector de refrigerante y termostatos (dos termostatos)429
Retiro e instalación del colector de refrigerante, los termostatos y la lumbrera lateral (cuatro válvulas por cilindro)430
Extracción e instalación de la tapa de termostatos y de los termostatos (Tier 3)431
Prueba de termostato(s)432
Retiro de la bomba de refrigerante433
Conjunto de bomba de agua434
Desarmado de bomba de refrigerante435
Inspección, limpieza y medición de los componentes de la bomba de refrigerante436
Armado de bomba de refrigerante437
Instalación de la bomba de refrigerante439
Desaireación del sistema de enfriamiento441
Desmontaje e instalación del tensor automático de correa (muelle)442
Revisión de tensión del resorte del tensor de correas y desgaste de correas443
Ajuste del tensor manual de correas usando un tensiómetro445
Ajuste con tensor manual usando herramienta tensora (método alternativo para motores sin mando auxiliar)447
Inspección e instalación del conjunto del ventilador449
Retiro e inspección del conjunto del mando del ventilador450
Sustitución de cojinetes en mando ajustable de ventilador451
Sustitución de cojinetes en conjunto de mando ajustable de ventilador para servicio severo454
Instalación de conjunto del mando del ventilador456
Retiro e instalación de conjunto de mando del ventilador (cosechadora 2254)459
Retiro e instalación del calefactor de refrigerante (si lo tiene)460
Retiro e instalación del conmutador de avance para arranque en frío (si lo tiene)461
Sistema de admisión y escape de aire463
Prolongación de vida útil del turboalimentador463
Extracción del turbocompresor465
Análisis de fallas del turboalimentador467
Inspección del turboalimentador469
Prueba de juego radial de cojinete476
Ajuste del accionador de limitación de presión de carga del turbocompresor (si existe)478
Extracción e instalación del accionador del turbocompresor de geometría variable (si existe)479
Extracción e instalación del varillaje del accionador481
Reparación del turbocompresor485
Prelubricación del turboalimentador485
Instalación del turbocompresor486
Rodaje del turboalimentador490
Recomendaciones de uso del turboalimentador491
Desmontaje, inspección e instalación del colector de escape492
Retiro e instalación del posenfriador aire-aire493
Extracción e instalación del tubo de escape EGR (Tier 3/Fase IIIA)494
Extracción e instalación del tubo de entrada de refrigerante EGR (Tier 3/Fase IIIA)495
Extracción e instalación del enfriador EGR (Tier 3/Fase IIIA)496
Extracción, inspección e instalación de la válvula EGR (Tier 3/Fase IIIA)497
Retiro e instalación del tubo de admisión de aire498
Extracción, inspección e instalación del colector de admisión (culata de cuatro válvulas)499
Extracción, inspección e instalación de la camisa de admisión y mezcla de aire (Tier 3/Fase IIIA)500
Extracción, inspección e instalación del colector de admisión (Tier 3/Fase IIIA)501
Retiro e instalación del calefactor de aire (si lo tiene)502
Retiro e instalación del auxiliar de arranque (si lo tiene)503
Sistema de alimentación de combustible505
Sistema de alimentación de combustible505
Sistemas de arranque y de carga507
Retiro e instalación del arrancador507
Extracción e instalación del alternador508
Funcionamiento511
Funcionamiento del motor base513
Funcionamiento del sistema del motor base513
Funcionamiento general del motor514
Funcionamiento general del motor—Continuación515
Funcionamiento del sistema de lubricación518
Funcionamiento del sistema de refrigeración522
Formación y funcionamiento de junta de empaquetadura de culata526
Funcionamiento del sistema de admisión y escape de aire528
Funcionamiento del filtro de aire531
Funcionamiento del turboalimentador532
Funcionamiento del turbocompresor de geometría variable (VGT) (Tier 3/Fase IIIA)532
Lubricación del turboalimentador533
Diagnósticos535
Diagnósticos observables y pruebas537
Acerca de esta sección del manual537
Pautas de consumo aceptable de aceite538
45 l/68 l – L1 – Consumo excesivo de aceite539
45 l/68 l – L1 – Consumo excesivo de aceite539
539
540
540
541
45l/68l – L2 – Presión del aceite del motor baja542
45l/68l – L3 – Presión del aceite del motor alta544
45l/68l – C1 – Temperatura del refrigerante del motor superior a la normal545
45l/68l – C2 – Temperatura del refrigerante del motor inferior a la normal546
45l/68l – C3 – Refrigerante en el aceite o aceite en el refrigerante546
Prueba de presión de compresión del motor547
Prueba de velocidad de giro del motor550
Prueba con dinamómetro551
Consumo excesivo de aceite552
Revisión de la presión de aceite del motor553
Revisión de presión excesiva en cárter del motor (fugas)554
Revisión de fugas en sello de aceite del turboalimentador555
Inspección del termostato y prueba de temperatura de apertura556
Prueba de presión del sistema de enfriamiento y tapa del radiador557
Prueba de presión del enfriador EGR para la detección de fugas de aire558
Revisión de fallas de la empaquetadura de la culata559
Revisión y mantenimiento del sistema de enfriamiento563
Revisión del sistema de admisión de aire565
Medición de la presión del colector de admisión (presión de carga del turbocompresor en motores Tier 3/Fase IIIA)566
Medición de la presión del colector de admisión (presión de carga del turbocompresor/prueba de potencia)566
Revisión de restricciones de admisión y escape569
Prueba de fugas en admisión de aire570
Prueba de fugas de escape (motores turboalimentados)571
Prueba de válvula de presión del turboalimentador572
Prueba del conmutador del indicador de restricción del filtro de aire572
Herramientas y otros materiales573
Herramientas y otros materiales de reparación575
Herramientas esenciales para la reconstrucción del motor575
Equipo y herramientas para reconstrucción del motor576
Otros materiales para reconstrucción del motor577
Herramientas esenciales para culata y válvulas (culatas con dos válvulas por cilindro)577
Utiles de servicio y herramientas para culata y válvulas (culatas con dos válvulas por cilindro)583
Otros materiales (culata con dos válvulas por cilindro)585
Herramientas esenciales para la culata y las válvulas (motores con culata de cuatro válvulas)586
Utiles de servicio (culata con cuatro válvulas por cilindro)593
Otros materiales (culata con cuatro válvulas por cilindro)595
Herramientas esenciales para bloque de cilindros, camisas, pistones y bielas595
Utiles de servicio de bloque de cilindros, camisas, pistones y bielas600
Otros materiales para bloque de cilindros, camisas, pistones y bielas601
Herramientas esenciales para cigüeñal, cojinetes de bancada, amortiguador y volante motor602
Utiles de servicio de cigüeñal, cojinetes de bancada y volante609
Otros materiales para cigüeñal, cojinetes de bancada y volante610
Herramientas esenciales para árbol de levas, ejes equilibradores y engranajes de distribución611
Utiles de servicio de árbol de levas, ejes equilibradores y engranajes de distribución616
Otros materiales para árbol de levas, ejes equilibradores y engranajes de distribución618
Herramientas esenciales para el sistema de lubricación619
Utiles de servicio del sistema de lubricación623
Otros materiales para el sistema de lubricación625
Herramientas esenciales para el sistema de enfriamiento626
Utiles de servicio del sistema de enfriamiento628
Otros materiales para sistema de enfriamiento629
Otros materiales para sistema de admisión de aire y escape630
Herramientas esenciales para sistemas de arranque y de carga631
Herramientas de diagnóstico633
Herramientas esenciales para diagnóstico633
Utiles de servicio para diagnóstico635
Herramientas fabricadas por el concesionario637
Cómo fabricar las herramientas637
DFRG3—Soporte de camisas de cilindro637
DFRG5—Herramienta de transferencia de marca de sincronización de placa delantera de bomba de inyección638
Impulsor de tubo de varilla de medición de aceite (motores de tractores series 6010—6910)639
Especificaciones641
Especificaciones generales y de reparación OEM643
Pares de apriete unificados de los tornillos no métricos (in) 643
Pares de apriete de los tornillos métricos645
Especificaciones generales del motor OEM646
Especificaciones para la reconstrucción del motor647
Especificaciones de culata y válvulas (dos válvulas por cilindro)648
Especificaciones de culata y válvulas (cuatro válvulas por cilindro)651
Especificaciones para bloque de cilindros, camisas, pistones y bielas655
Especificaciones para cigüeñal, cojinetes de bancada y volante motor662
Especificaciones de árbol de levas, ejes equilibradores y engranajes de distribución665
Especificaciones del sistema de lubricación671
Especificaciones para el sistema de refrigeración del motor674
Especificaciones para el sistema de admisión y escape de aire678
Especificaciones de los sistemas de arranque y de carga679
Especificaciones para diagnóstico681
Especificaciones de diagnóstico del motor681
Especificaciones de la prueba dinamométrica681
Especificaciones para la presión del colector de admisión (presión de carga del turboalimentador)703
Especificaciones para la presión del colector de admisión (presión de carga del turbocompresor) (continuación)713
Especificaciones para la presión del colector de admisión (presión de carga del turbocompresor) (continuación)2722
Efectos de la altitud y la temperatura en el rendimiento del motor741
Números de página 13

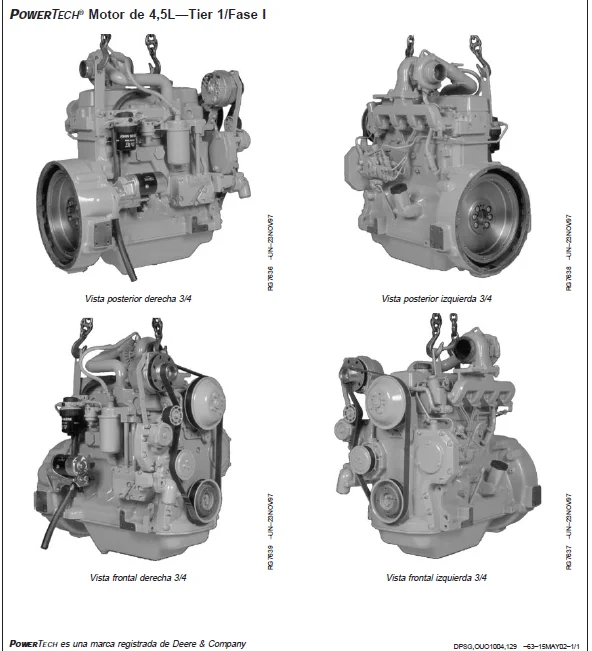

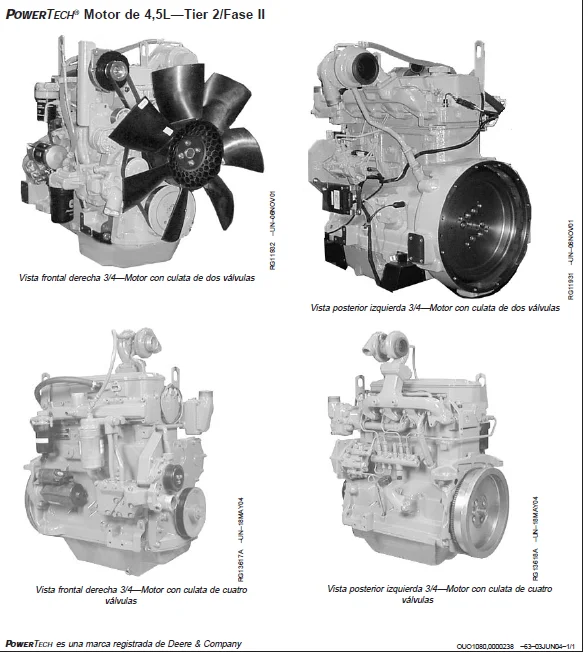

IMAGES PREVIEW OF THE MANUAL:

JOHN DEERE MOTORES DIESEL POWERTECH DE 4,5 Y 6,8 LITROS MANUAL TECNICO – PDF DOWNLOAD [SPANISH]:

PLEASE NOTE:

• This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
• You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
• Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted

S.V
