JOHN DEERE Plataformas de Corte Serie 300 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Description

JOHN DEERE Plataformas de Corte Serie 300 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

FILE DETAILS:

JOHN DEERE Plataformas de Corte Serie 300 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Language : Portuguese
Pages : 82
Downloadable : Yes
File Type : PDF
Size: 1.84 MB

TABLE OF CONTENTS:

JOHN DEERE Plataformas de Corte Serie 300 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Conteúdo……………………………………………………………. 3
Segurança……………………………………………………….. 5
Informações de Segurança………………………………………. 7
Viver com segurança……………………………………….. 7
Trabalhar numa área limpa………………………………….. 7
Trabalhar numa área ventilada………………………………. 7
Usar roupa de proteção…………………………………….. 8
Fazer a manutenção das máquinas com segurança………………… 8
Preparar-se para emergências……………………………….. 8
Evitar fluidos de alta pressão……………………………… 9
Estacionar a máquina com segurança………………………….. 9
Manipular líquidos inflamáveis com cuidado—Evitar incêndios……. 9
Remover a tinta antes de soldar ou aquecer……………………10
Evitar aquecimento próximo das linhas de fluidos pressurizadas….10
Iluminar a área de trabalho com segurança…………………….11
Substituir Decalcos com avisos de segurança…………………..11
Utilizar equipamento adequado ………………………………11
Praticar a manutenção segura………………………………..12
Usar ferramentas adequadas………………………………….12
Descartar adequadamente os resíduos …………………………13
Informações Gerais………………………………………………..15
Torques de Aperto……………………………………………..17
Valores de Aperto de Parafusos Métricos………………………17
Valores de Aperto de Parafusos em polegadas…………………..18
Vista de Identificação e Números de Série………………………..19
Modelo Descrito Neste Manual………………………………..19
Números de Série…………………………………………..19
Número de Série da Plataforma de Corte……………………….20
Especificações………………………………………………..21
Valores de Aperto de Parafusos Métricos………………………21
Valores de Aperto de Parafusos em Polegadas…………………..22
Plataformas de Corte Série 300………………………………23
Dimensões…………………………………………………….25
Dimensões da Plataforma de Corte…………………………….25
Plataformas de Corte Série 300……………………………………..27
Barra de Corte e Acionamento do Corte……………………………29
Especificações…………………………………………….29
Outros Materiais…………………………………………..29
Barra de Corte — Vista Explodida…………………………….30
Caixa de Acionamento das Facas………………………………32
Substituição da Navalha…………………………………….34
Posição da Barra de Corte…………………………………..34
Alinhamento dos Dedos Duplos………………………………..35
Ajuste das Placas de Desgaste……………………………….36
Ajuste dos Clipes Fixadores das Navalhas……………………..37
Separação das Secções da Navalha…………………………….37
Remoção da Caixa de Acionamento da Navalha……………………38
Desmontagem da Caixa de Acionamento da Barra de Corte………….39
Comprovação dos Componentes da Caixa de Acionamento……………41
Instalação dos Rolamentos na Carcaça de Acionamento da Navalha….43
Montagem da Caixa de Acionamento…………………………….44
Instalação da Caixa de Acionamento das Navalhas……………….47
Nível do Óleo da Caixa de Acionamento da Navalha………………47
Sem-Fim da Plataforma de Corte………………………………….49
Especificações…………………………………………….49
Substituição do Guia de Dedos e Dedos Retráteis do Sem-Fim……..49
Ajuste da Posição dos Dedos Retráteis………………………..49

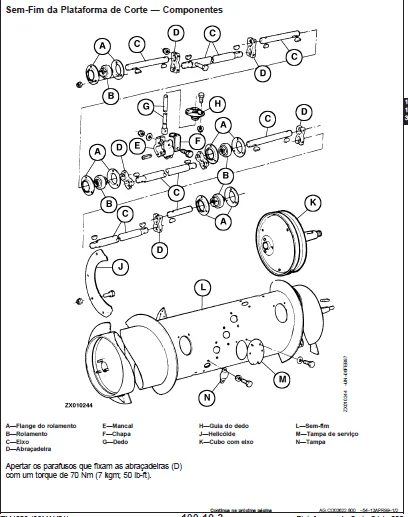

Sem-Fim da Plataforma de Corte — Componentes………………….51
Separação do Sem-Fim de Alimentação………………………….52
Comprovação e Reparação…………………………………….54
Regulagem da Altura do Sem-Fim………………………………54
Altura do Sem-Fim………………………………………….54
Regulagem Horizontal do Sem-Fim……………………………..55
Posição Horizontal do Sem-Fim……………………………….55
Ajuste dos Raspadores………………………………………55
Embreagem de Segurança do Sem-Fim……………………………56
Transmissão do Sem-Fim……………………………………..57
Acionamento do Molinete………………………………………..59
Ferramentas Especiais………………………………………59
Acionamento Hidráulico do Molinete…………………………..60
Válvula Reguladora de Velocidade do Molinete………………….61
Remoção do Motor Hidráulico do Molinete………………………61
Desmontagem do Motor Hidráulico do Molinete — Char-Lynn………..62
Reparação do Motor Hidráulico do Molinete — Char-Lynn………….65
Montagem do Motor Hidráulico do Molinete — Char-Lynn…………..66
Desmontagem do Motor Hidráulico do Molinete — Danfoss………….67
Reparação do Motor Hidráulico do Molinete — Danfoss……………68
Montagem do Motor Hidráulico do Molinete — Danfoss…………….69
Molinete……………………………………………………..72
Molinete — Componentes……………………………………..72
Ajuste da Inclinação dos Dedos Recolhedores do Molinete………..73
Braços do Molinete — Vista Explodida…………………………74
Regulagem da Posição Horizontal do Molinete…………………..75
Ajuste Mínimo da Altura do Molinete………………………….76
Cilindros Hidráulicos e Tubulações………………………………77
Ferramentas Especiais………………………………………77
Cilindro Hidráulico do Molinete — Lado Direito………………..77
Montagem………………………………………………….78
Cilindro Hidráulico do Molinete — Lado Esquerdo……………….79
Tubulações Hidráulicas dos Cilindros do Molinete………………80

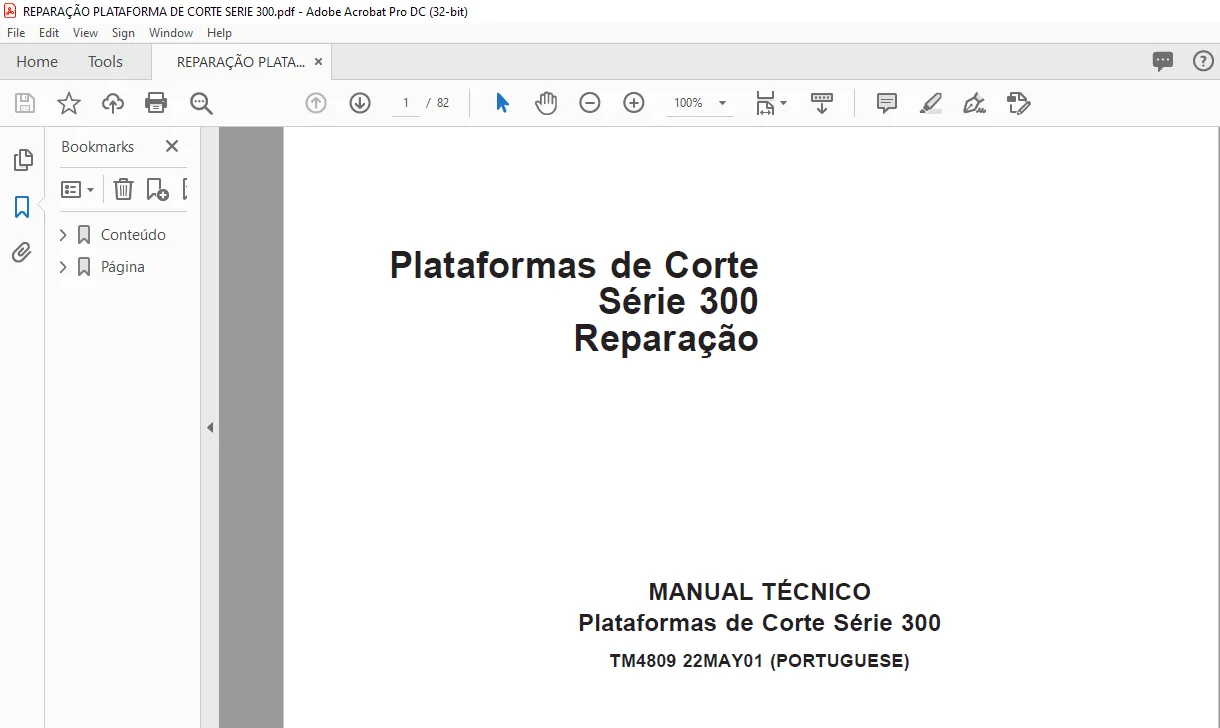

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is not a physical manual but a digital manual – meaning no physical copy will be couriered to you. The manual can be yours in the next 2 mins as once you make the payment, you will be directed to the download page IMMEDIATELY.
• This is the same manual used by the dealersinorder to diagnose your vehicle of its faults.
• Require some other service manual or have any queries: please WRITE to us at [email protected]
