John Deere Plataformas de milho SERIE 90 MANUAL DO OPERADOR – PDF DOWNLOAD (Portuguese)

Description

John Deere Plataformas de milho SERIE 90 MANUAL DO OPERADOR – PDF DOWNLOAD (Portuguese)

FILE DETAILS:

John Deere Plataformas de milho SERIE 90 MANUAL DO OPERADOR – PDF DOWNLOAD (Portuguese)

Language : Portuguese
Pages : 154
Downloadable : Yes
File Type : PDF
Size: 4.14 MB

TABLE OF CONTENTS:

John Deere Plataformas de milho SERIE 90 MANUAL DO OPERADOR – PDF DOWNLOAD (Portuguese)

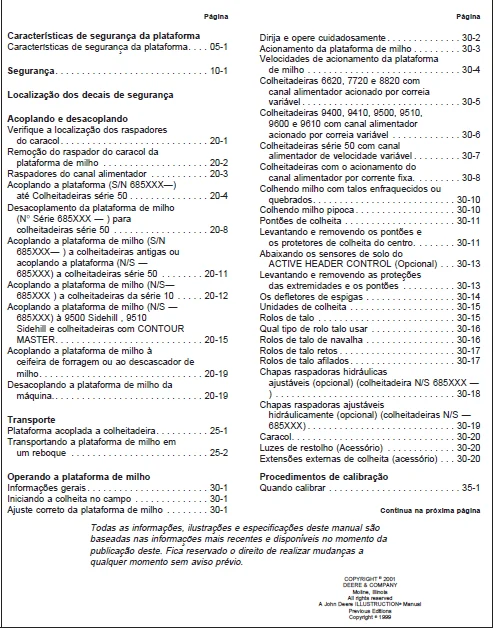

Conteúdo…………………………………………………………………………………………………………………………… 3
Características de segurança da plataforma…………………………………………………………………………………………. 7
Características de segurança da plataforma……………………………………………………………………………………… 7
Segurança………………………………………………………………………………………………………………………. 8
Reconheça as Informações de Segurança………………………………………………………………………………………….. 8
Compreenda as palavras de Aviso……………………………………………………………………………………………….. 8
Siga as Instruções de Segurança……………………………………………………………………………………………….. 9
Uso de Roupa Adequada………………………………………………………………………………………………………… 9
Estacionando a Máquina com Segurança…………………………………………………………………………………………… 10
Evite contato com partes móveis……………………………………………………………………………………………….. 10
Mantenha distância da plataforma………………………………………………………………………………………………. 10
Evite embuchamento…………………………………………………………………………………………………………… 10
Proteção contra o Ruído………………………………………………………………………………………………………. 11
Transporte com segurança……………………………………………………………………………………………………… 11
Use luzes e dispositivos de segurança………………………………………………………………………………………….. 12
Remover a Tinta Antes de Soldar ou Aquecer …………………………………………………………………………………….. 13
Evitar de fazer aquecimento próximo às linhas de fluido pressurizadas……………………………………………………………… 13
Proteger-se Contra Jatos de Alta Pressão……………………………………………………………………………………….. 14
Uso de pneus corretos para plataforma milho 1293………………………………………………………………………………… 14
Localização dos decais de segurança……………………………………………………………………………………………….. 15
…………………………………………………………………………………………………………………………… 15
Acoplando e desacoplando…………………………………………………………………………………………………………. 17
Verifique a localização dos raspadores do caracol……………………………………………………………………………….. 17
Remoção do raspador do caracol da plataforma de milho……………………………………………………………………………. 18
Raspadores do canal alimentador……………………………………………………………………………………………….. 19
Acoplando a plataforma (S/N 685XXX—) até Colheitadeiras série 50………………………………………………………………….. 20
Desacoplamento da plataforma de milho (N° Série 685XXX — ) para colheitadeiras série 50……………………………………………… 24
Acoplando a plataforma de milho (S/N 685XXX— ) a colheitadeiras antigas ou acoplando a plataforma (N/S —685XXX) a colheitadeiras série 50…. 27
Acoplando a plataforma de milho (N/S— 685XXX ) a colheitadeiras da série 10………………………………………………………… 28
Acoplando a plataforma de milho (N/S —685XXX) à 9500 Sidehill , 9510 Sidehill e colheitadeiras com CONTOUR MASTER………………………. 31
Acoplando a plataforma de milho à ceifeira de forragem ou ao descascador de milho…………………………………………………… 35

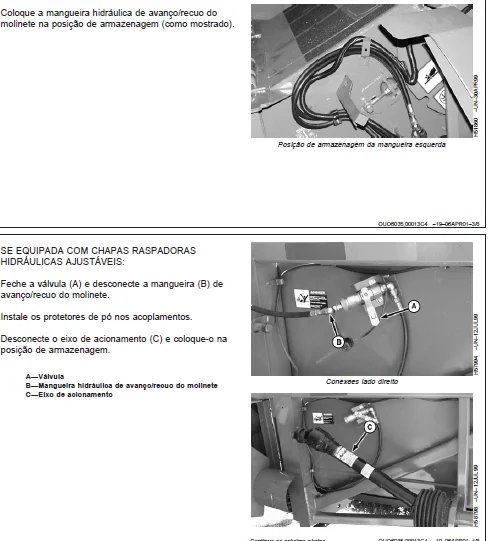

Desacoplando a plataforma de milho da máquina…………………………………………………………………………………… 35
Transporte……………………………………………………………………………………………………………………… 36
Plataforma acoplada a colheitadeira……………………………………………………………………………………………. 36
Transportando a plataforma de milho em um reboque……………………………………………………………………………….. 37
Operando a plataforma de milho……………………………………………………………………………………………………. 41
Informações gerais…………………………………………………………………………………………………………… 41
Iniciando a colheita no campo…………………………………………………………………………………………………. 41
Ajuste correto da plataforma de milho………………………………………………………………………………………….. 41
Dirija e opere cuidadosamente…………………………………………………………………………………………………. 42
Acionamento da plataforma de milho…………………………………………………………………………………………….. 43
Velocidades de acionamento da plataforma de milho……………………………………………………………………………….. 44
Colheitadeiras 6620, 7720 e 8820 com canal alimentador acionado por correia variável………………………………………………… 45
Colheitadeiras 9400, 9410, 9500, 9510, 9600 e 9610 com canal alimentador acionado por correia variável………………………………… 46
Colheitadeiras série 50 com canal alimentador de velocidade variável………………………………………………………………. 47
Colheitadeiras com o acionamento do canal alimentador por corrente fixa……………………………………………………………. 48
Colhendo milho com talos enfraquecidos ou quebrados……………………………………………………………………………… 50
Colhendo milho pipoca………………………………………………………………………………………………………… 50
Pontões de colheita………………………………………………………………………………………………………….. 51
Levantando e removendo os pontões e os protetores de colheita do centro……………………………………………………………. 51
Abaixando os sensores de solo do ACTIVE HEADER CONTROL (Opcional)…………………………………………………………………. 53
Levantando e removendo as proteções das extremidades e os pontões…………………………………………………………………. 53
Os defletores de espigas……………………………………………………………………………………………………… 54
Unidades de colheita…………………………………………………………………………………………………………. 55
Rolos de talo……………………………………………………………………………………………………………….. 55
Qual tipo de rolo talo usar…………………………………………………………………………………………………… 56
Rolos de talo de navalha……………………………………………………………………………………………………… 56
Rolos de talo retos………………………………………………………………………………………………………….. 57
Rolos de talo afilados……………………………………………………………………………………………………….. 57
Chapas raspadoras hidráulicas ajustáveis (opcional) (colheitadeira N/S 685XXX —)……………………………………………………. 58
Chapas raspadoras ajustáveis hidráulicamente (opcional) (colheitadeiras N/S —685XXX)………………………………………………… 59
Caracol…………………………………………………………………………………………………………………….. 60
Luzes de restolho (Acessório)…………………………………………………………………………………………………. 60
Extensões externas de colheita (acessório)……………………………………………………………………………………… 60
Procedimentos de calibração………………………………………………………………………………………………………. 61
Quando calibrar……………………………………………………………………………………………………………… 61
Calibração da plataforma……………………………………………………………………………………………………… 61
Calibração do sensor de ângulo CONTOUR MASTER…………………………………………………………………………………… 66
Calibração ZERO do sensor da chapa raspadora……………………………………………………………………………………. 73
Códigos de calibração………………………………………………………………………………………………………… 79
Códigos de erro de calibração…………………………………………………………………………………………………. 81
ACTIVE HEADER CONTROL (AHC)™Operação………………………………………………………………………………………………. 88
ACTIVE HEADER CONTROL (AHC)™Display (Opcional)………………………………………………………………………………….. 88
Sistema de altura pré-determinada (opcional)……………………………………………………………………………………. 89
Sensibilidade de altura da plataforma (opcional)………………………………………………………………………………… 91
CONTOUR MASTER (Opcional)…………………………………………………………………………………………………….. 93
Ajustes………………………………………………………………………………………………………………………… 95
Ajustando e nivelando os pontões de colheita……………………………………………………………………………………. 95
Ajustando as navalhas raspadoras………………………………………………………………………………………………. 96
Ajuste da tensão das correntes de colheita……………………………………………………………………………………… 96
Ajustando as abas das correntes de colheita…………………………………………………………………………………….. 97
Ajustando as chapas raspadoras e as guias da corrente de colheita (Padrão)…………………………………………………………. 99
Ajustando o espaçamento entre linhas……………………………………………………………………………………………101
Ajustando as Embreagens de Segurança……………………………………………………………………………………………105
Ajuste da corrente de acionamento da unidade de colheita………………………………………………………………………….105
Montando a corrente…………………………………………………………………………………………………………..106
Ajustando as rodas dentadas da transmissão da unidade de colheita com transmissão fixa (Colheitadeiras)………………………………..107
Ajuste das rodas dentadas de transmissão das unidades de colheita com transmissão de velocidade fixa (Colheitadeiras de forragem)…………109
Ajustando as rodas dentadas acionadoras da unidade de colheita com transmissão de velocidade fixa (Descascadores de Milho)……………….111
Ajuste do caracol…………………………………………………………………………………………………………….112
Caracol de 12 voltas somente ajuste…………………………………………………………………………………………….112
Ajustando a corrente de acionamento do caracol…………………………………………………………………………………..113
Lubrificação…………………………………………………………………………………………………………………….114
Graxa Corn Head………………………………………………………………………………………………………………114
Graxa……………………………………………………………………………………………………………………….114
Armazenagem de lubrificantes…………………………………………………………………………………………………..115
Lubrificantes Alternativos e Sintéticos…………………………………………………………………………………………115
Lubrificação e Manutenção…………………………………………………………………………………………………………116
Símbolos de Lubrificação………………………………………………………………………………………………………116
Correntes – Cada 50 de Operação………………………………………………………………………………………………..117
A cada 10 horas de operação……………………………………………………………………………………………………118
A cada 50 horas de operação……………………………………………………………………………………………………119
A cada 50 horas de Operação……………………………………………………………………………………………………120
A cada 200 horas de operação…………………………………………………………………………………………………..121
Detecção e Solução de Problemas……………………………………………………………………………………………………123
Detecção e Solução de Problemas………………………………………………………………………………………………..123
ACTIVE HEADER CONTROL (AHC)……………………………………………………………………………………………………127
Manutenção………………………………………………………………………………………………………………………128
Batente de segurança do cilindro hidráulico……………………………………………………………………………………..128
Substituindo os rolos de talo………………………………………………………………………………………………….129
Invertendo as correntes de colheita e as rodas dentadas para uso adicional………………………………………………………….130
Substituição da corrente de colheita……………………………………………………………………………………………131
Removendo a corrente de colheita……………………………………………………………………………………………….131
Lâmpada de iluminação de restevas (substituição)…………………………………………………………………………………132
Substituição da lâmpada da luz de advertência da plataforma……………………………………………………………………….132
Nivelando a plataforma (Colheitadeiras 6620, 7720 e 8820)…………………………………………………………………………133
Nivelamento da plataforma (Colheitadeiras sem o sistema CONTOUR MASTER)…………………………………………………………….134
Armazenagem……………………………………………………………………………………………………………………..135
Manutenção de final de época de colheita………………………………………………………………………………………..135
Preparação para inico de temporada de colheita…………………………………………………………………………………..136
Especificações…………………………………………………………………………………………………………………..137
……………………………………………………………………………………………………………………………137
N° de série………………………………………………………………………………………………………………….140
Unificação dos Parafusos Polegada e Valores de Torque Aplicáveis…………………………………………………………………..141
Parafusos milimétricos e valores de torque aplicáveis…………………………………………………………………………….142
Recomendações para prevenção de crimes……………………………………………………………………………………………..143
Ajude a prevenir crimes……………………………………………………………………………………………………….143
Registre os números de identificação……………………………………………………………………………………………143
Mantenha provas de propriedade…………………………………………………………………………………………………143
Guarde as máquinas em galpões fechados e protegidos………………………………………………………………………………144
Se a máquina ficar na rua ou no campo…………………………………………………………………………………………..144
Evite vandalismos…………………………………………………………………………………………………………….145
Denuncie ladrões imediatamente…………………………………………………………………………………………………145
Literaturas John Deere Disponíveis…………………………………………………………………………………………………151
Informações Técnicas………………………………………………………………………………………………………….151
John Deere mantém você em seu trabalho……………………………………………………………………………………………..153
A John Deere está sempre a sua disposição quando e onde você necessitar…………………………………………………………….153
