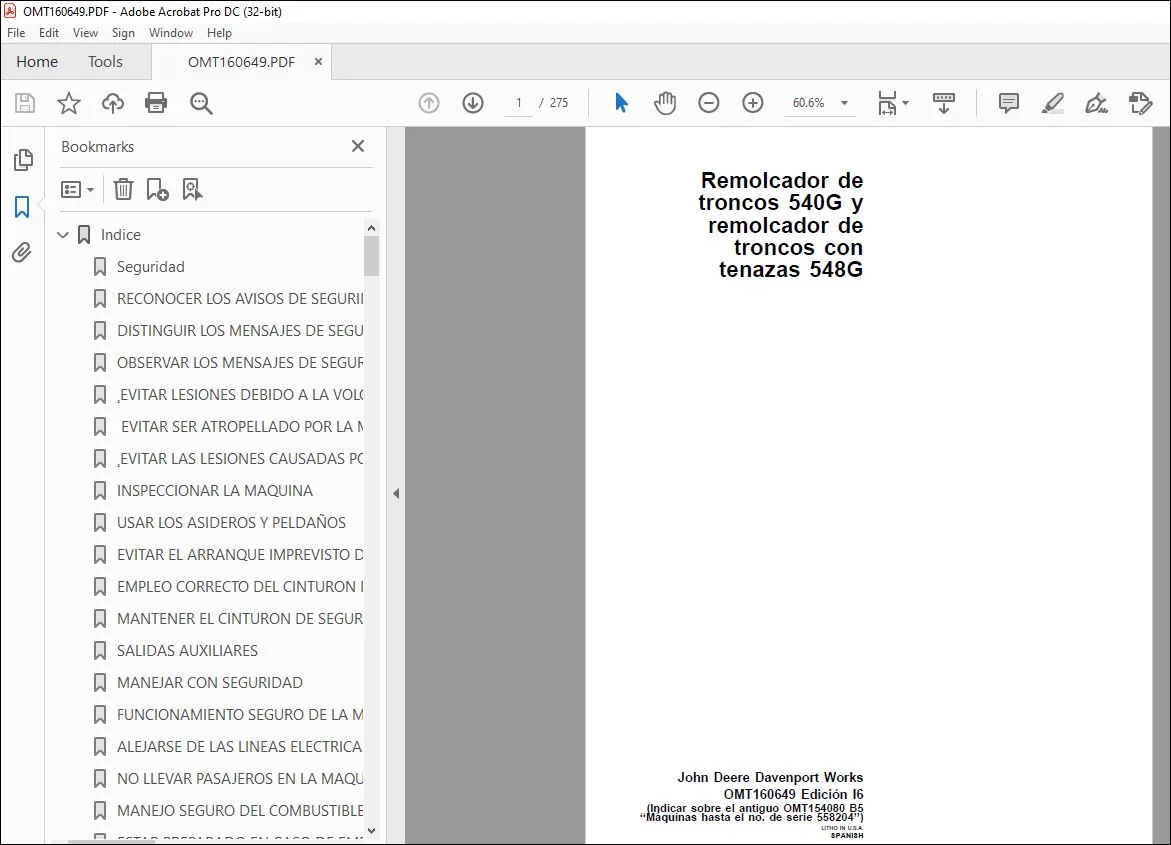

John Deere Remolcador 540G y remolcador con tenazas 548G MANUAL DEL OPERADOR PDF

Description

John Deere Remolcador de troncos 540G y remolcador de troncos con tenazas 548G MANUAL DEL OPERADOR OMT160649 – PDF DOWNLOAD

• P/N: OMT160649_SJ
• Division: Forestry
• Language: Spanish
• Series: G SERIES
• Product Lines: Skidders
• Associated Models: 540G, 548G
• Publication Type: Operator’s Manuals

TABLE OF CONTENTS:

John Deere Remolcador de troncos 540G y remolcador de troncos con tenazas 548G MANUAL DEL OPERADOR OMT160649 – PDF DOWNLOAD

Indice 1
Seguridad 4
RECONOCER LOS AVISOS DE SEGURIDAD 5
DISTINGUIR LOS MENSAJES DE SEGURIDAD 5
OBSERVAR LOS MENSAJES DE SEGURIDAD 5
EVITAR LESIONES DEBIDO A LA VOLCADURA DE LA MAQUIN USAR EL CINTURON 6
EVITAR SER ATROPELLADO POR LA MAQUINA EN RETROCES 7
EVITAR LAS LESIONES CAUSADAS POR EL MOVIMIENTO INESPERADO DE LA MAQUIN 8
INSPECCIONAR LA MAQUINA 8
USAR LOS ASIDEROS Y PELDAÑOS 9
EVITAR EL ARRANQUE IMPREVISTO DE LA MAQUINA 9
EMPLEO CORRECTO DEL CINTURON DE SEGURIDAD 9
MANTENER EL CINTURON DE SEGURIDAD EN BUEN ESTADO 10
SALIDAS AUXILIARES 10
MANEJAR CON SEGURIDAD 11
FUNCIONAMIENTO SEGURO DE LA MAQUINA 11
ALEJARSE DE LAS LINEAS ELECTRICAS 12
NO LLEVAR PASAJEROS EN LA MAQUINA 12
MANEJO SEGURO DEL COMBUSTIBLE— EVITAR TODO TIPO DE LLAMAS 12
ESTAR PREPARADO EN CASO DE EMERGENCIA 12
MANEJO SEGURO ARRANQUE POR PULVERIZACION DE ETER 13
LIMPIAR LA BASURA DE LA MAQUINA 13
PROTEGERSE CONTRA OBJECTOS LANZADOS POR EL AIRE 13
USAR ROPA ADECUADA 14
PROTECCION CONTRA EL RUIDO 14
MANEJO SEGURO DE PRODUCTOS QUIMICOS 14
USAR LAS LUCES Y DISPOSITIVOS DE SEGURIDAD 15
MANTENER BIEN INSTALADA LA ESTRUCTURA PROTECTORA CONTRA VOLCADURAS 15
MANTENER LA ESTRUCTURA PROTECTORA DEL OPERADOR (OPSEN SU LUGAR 16
TRABADO DEL CHASIS DE LA MAQUINA 16
INFORMAR A LOS OTROS ACERCA DE TRABAJOS DE MANTENIMIENTO 17
SEGUIR LAS REGLAS DE MANTENIMIENTO SEGURO 18
APOYO SEGURO DE LA MAQUINA 18
QUITAR LA PINTURA ANTES DE SOLDAR O CALENTAR 19
EVITAR CALENTAR CERCA DE TUBERIAS A PRESION 19
CUIDADO CON LAS FUGAS DE ALTA PRESION 20
LIMPIAR LA MAQUINA CON REGULARIDAD 20
MANTENIMIENTO SEGURO DEL SISTEMA DE REFRIGERACION 21
ALMACENAMIENTO SEGURO DE ACCESORIOS 21
VERTIDO ADECUADO DE DESECHOS 21
Etiquetas de seguridad 22
Puesto del operador 33
LUCES INDICADORAS 33
TABLERO DE INSTRUMENTOS 34
INDICADOR Y ALARMA DE “APAGAR EL MOTOR” 35
INDICADOR DE “AVISO DE SERVICIO” 35
INDICADOR DE TEMPERATURA DEL REFRIGERANTE DEL MOTOR 36
PRESION DE ACEITE DEL MOTOR 36
VOLTAJE DEL ALTERNADOR 36
RESTRICCION DEL FILTRO DE AIRE DEL MOTOR 37
INDICADOR DE RESTRICCION DEL FILTRO DE ACEITE DEL SISTEMA HIDRAULICO 37
TEMPERATURA DEL ACEITE HIDRAULICO 37
DIRECCION AUXILIAR—SI LA TIENE 38
INDICADOR DE RESTRICCION DEL FILTRO DE ACEITE DE LA TRANSMISION 38
PRESION DE ACEITE DE LA TRANSMISION 38
TEMPERATURA DEL ACEITE DE LA TRANSMISION 39
FRENO DE ESTACIONAMIENTO 39
INDICADOR DE TRABA DEL DIFERENCIAL 39
TERMOMETRO DEL REFRIGERANTE DEL MOTOR 40
MEDIDOR DE COMBUSTIBLE 40
PEDALES 40
PALANCAS 41
INTERRUPTOR DE TRABA DEL DIFERENCIAL 41
AJUSTE DEL ASIENTO 41
CINTURON DE SEGURIDAD 42
INTERRUPTOR DE LUCES—SI LO TIENE 42
REMOCION DE LAS REJILLAS DE LAS VENTANAS DEL PUESTO DEL OPERADOR 43
APERTURA DE LA SALIDA AUXILIAR 43
BOLSILLO DEL MANUAL DEL OPERADOR 44
CONTROLES DE LA CALEFACCION Y EL ACONDICIONADOR DE AIRE—SI LO TIENE 44
CALEFACTOR Y VENTILADOR 44
LIMPIA Y LAVAPARABRISAS 45
DESCONEXION DE LA BATERIA 45
EXTINGUIDOR DE INCENDIOS 45
SISTEMA DE AGUA A PRESION 46
Rodaje 47
ACEITE MOTOR PARA RODAJE 47
CADA 10 HORAS O DIARIAMENTE 48
DESPUES DE LAS PRIMERAS 100 HORAS 48
Inspecci n previa al arranque 49
INSPECCION DE LA MAQUINA DIARIAMENTE ANTES DEL ARRANQUE 49
Funcionamiento del motor 50
REVISION DE LOS INSTRUMENTOS ANTES DE ARRANCAR EL MOTOR 50
ARRANQUE DEL MOTOR 51
FLUIDO DE ARRANQUE—SI LO TIENE (AUXILIAR DE ARRANQUE PARA TIEMPO FRIO) 53
SUSTITUCION DE LA LATA DEL AUXILIAR DE ARRANQUE 54
EMPLEO DE BATERIAS DE REFUERZO 55
EMPLEO DEL CALENTADOR DEL REFRIGERANTE—SI LO TIENE 55
CALENTAMIENTO EN TIEMPO FRIO 56
CALENTAMIENTO DEL MOTOR 56
REVISION DE LOS INSTRUMENTOS DESPUES DEL ARRANQUE 57
Conducci n de la m quina 59
CONDUCCION EN VIAS PUBLICAS 59
PRECAUCIONES GENERALES A TOMAR DURANTE LA CONDUCCION 59
FUNCIONAMIENTO DE LA PERILLA Y DEL PEDAL DE CONTROL DE VELOCIDAD 60
PALANCA DE CONTROL DE LA TRANSMISION Y DE FRENO DE ESTACIONAMIENTO 61
PEDAL DEL EMBRAGUE 61
VELOCIDADES DE AVANCE 62
FRENOS DE SERVICIO 63
TRANSPORTE DE LAS TENAZAS 63
ESTACIONAMIENTO DE LA MAQUINA 65
CERRAR CON LLAVE TODOS LOS COMPARTIMIENTOS 66
Funcionamiento de la m quina 67
INTERRUPTOR DE TRABA DEL DIFERENCIAL 67
PALANCA DE CONTROL DE LA HOJA 67
PALANCA DE CONTROL DEL MALACATE 68
SUJECION DEL CABLE AL TAMBOR DEL MALACATE—SERIE 4000 69
METODO 1 69
METODO 3 71
AJUSTE DE LA RESISTENCIA SIN TENSION DEL MALACATE 71
PALANCA DE CONTROL DE TENAZAS Y AGUILON (FUNCION UNICA) 72
CABEZAL DE TENAZAS 73
AMORTIGUADOR LONGITUDINAL DE TENAZAS 74
AMORTIGUADOR LATERAL DE LAS TENAZAS 74
Transporte 75
COMO CARGAR LA MAQUINA EN UN REMOLQUE 75
COMO REMOLCAR LA MAQUINA A DISTANCIAS SUPERIORES A 460 METROS (500 YD) 76
Combustible y lubricantes 80
COMBUSTIBLE DIESEL 80
ACONDICIONADOR DE COMBUSTIBLE DIESEL BAJO EN AZUFRE 81
ALMACENAMIENTO DE COMBUSTIBLE 81
NO USAR RECIPIENTES GALVANIZADOS 82
TANQUE DE COMBUSTIBLE 82
ACEITE PARA MOTORES DIESEL 83
ACEITE PARA TRANSMISION, SISTEMA HIDRAULICO, FRENOS, DIFERENCIAL Y MALACATE 84
GRASA 85
FILTROS DE ACEITE 85
ALMACENAMIENTO DE LUBRICANTES 86
LUBRICANTES ALTERNATIVOS Y SINTETICOS 86
MEZCLA DE LUBRICANTES 87
Mantenimiento peri dico 88
DAR SERVICIO A LA MAQUINA EN LOS INTERVALOS ESPECIFICADOS 88
REVISAR REGULARMENTE EL HOROMETRO 88
USAR COMBUSTIBLE Y LUBRICANTES CORRECTOS 88
PREPARACION DE LA MAQUINA 89
TRABA DE LOS CHASIS DE LA MAQUINA 89
APERTURA DE LA PARRILLA 91
APERTURA DEL ESCUDO LATERAL DEL MOTOR 91
SISTEMA DE REGISTRO DE TRABAJOS DE MANTENIMIENTO Y REPARACION 92
OILSCAN® Y COOLSCAN™ 93
SISTEMA DE REGISTRO DE TRABAJOS DE MANTENIMIENTO Y REPARACION 94
Mantenimiento¯Seg n se requiera 96
LLENADO Y CARGA DEL SISTEMA PRESURIZADO DE AGUA 96
REVISION DE LA CARGA DEL EXTINGUIDOR DE INCENDIOS—SI LO TIENE 97
REVISION DEL INDICADOR DE RESTRICCION DEL FILTRO DE AIRE 97
LIMPIEZA DEL ELEMENTO PRIMARIO POLVORIENTO 98
LIMPIEZA DEL ELEMENTO PRIMARIO ACEITOSO O CON HOLLIN 98
INSPECCION DEL ELEMENTO 99
INSPECCION DE LA CORREA SERPENTINA 100
REVISION DE LA PRESION DE LOS NEUMATICOS 101
REVISION DE LOS PERNOS DE LAS RUEDAS 102
VACIADO DEL FILTRO FINAL DE COMBUSTIBLE 103
Mantenimiento¯Cada 10 horas o diariamente 104
REVISION DEL NIVEL DE ACEITE DEL SISTEMA HIDRAULICO 104
REVISION DEL NIVEL DE ACEITE DEL MOTOR 105
REVISION DEL NIVEL DE REFRIGERANTE EN EL TANQUE DE RECUPERACION 106
LUBRICACION DE LOS PIVOTEDE LOS CHASIS 107
LUBRICACION DEL AMORTIGUADOR, HORQUILLA Y PASADORES DE CRUCETA 108
LUBRICACION DE MORDAZAS Y CILINDROS 109
LUBRICACION DE PASADORES DE CILINDROS DEL ARCO Y DEL PIVOTE ENTRE ARCO Y CHASIS 109
REVISION DEL NIVEL DE ACEITE DE LA TRANSMISION 110
REVISION DE LA VALVULA DE DESCARGA DEL FILTRO DE AIRE 111
REVISION DEL FILTRO PRIMARIO DE COMBUSTIBLE (SEPARADOR DE AGUA) Y VACIADO DEL AGUA, DE SER NECESARIO 112
Mantenimiento¯Cada 100 horas 113
LUBRICACION DEL EJE TELESCOPICO INFERIOR 113
VACIADO DE SEDIMENTOS DEL SUMIDERO DEL TANQUE DE COMBUSTIBLE 113
LUBRICACION DE LOS PIVOTES DEL EJE DELANTERO Y PASADORES DEL CILINDRO DE LA DIRECCION 114
LUBRICACION DE LOS PIVOTES DE LA HOJA Y DE LOS CILINDROS 114
LUBRICACION DE LOS PASADORES DEL CILINDRO DE DIRECCION TRASERO 114
LUBRICACION DEL EJE IMPULSOR TELESCOPICO DEL MALACATE 115
LUBRICACION DEL COJINETE DE APOYO DEL EJE IMPULSOR INFERIOR 115
LUBRICACION DE LOS COJINETES DEL EJE 115
LUBRICACION DE LOS RODILLOS DEL GUIACABOS DEL MALACATE 116
REVISION DEL FILTRO DE RECIRCULACION DE AIRE DE LA CABINA 116
LIMPIEZA DEL FILTRO DE AIRE FRESCO (ACONDICIONADOR DE AIRE)—SI LO TIENE 117
Mantenimiento¯Cada 250 horas 118
CAMBIO DE ACEITE DEL MOTOR Y REEMPLAZO DE FILTRO 118
REVISION DEL INDICADOR DE HUMEDAD DEL RECEPTOR SECADOR 120
REVISION DEL NIVEL DE REFRIGERANTE EN EL RADIADOR 120
Mantenimiento¯Cada 500 horas 121
CAMBIO DEL FILTRO DE ACEITE DE LA TRANSMISION 121
SUSTITUCION DEL RESPIRADERO DEL DEPOSITO HIDRAULICO 124
REVISION DEL ACUMULADOR DEL FRENO 124
CAMBIO DEL FILTRO DE COMBUSTIBLE PRIMARIO (SEPARADOR DE AGUA) 126
CAMBIO DEL FILTRO FINAL DE COMBUSTIBLE 127
REVISION DE LAS MANGUERAS DE ADMISION DE AIRE 127
COMO AGREGAR ACONDICIONADOR DE REFRIGERANTE AL RADIADOR 128
Mantenimiento¯Cada 1000 horas 131
CAMBIO DEL ACEITE DE LA TRANSMISION Y EL FILTRO 133
REEMPLAZO DE LOS ELEMENTOS DEL FILTRO DE AIRE 138
CAMBIAR LA VALVULA DE DESCARGA 139
LUBRICACION DEL COJINETE DE GIRO 139
LIMPIEZA DEL TUBO DEL RESPIRADERO DEL CARTER 140
MOTOR DE 6 CILINDROS 141
REVISION DE VELOCIDADES DEL MOTOR 142
AJUSTE DEL VARILLAJE DE CONTROL DE VELOCIDAD DEL MOTOR 143
CAMBIO DEL FILTRO DEL FRENO DE ESTACIONAMIENTO/VALVULA DE TRABA DEL DIFERENCIAL 144
Mantenimiento 145
SERVICIO DEL SISTEMA DE ENFRIAMIENTO 145
VACIADO DEL SISTEMA DE ENFRIAMIENTO 145
REVISION DE LAS MANGUERAS 146
REFRIGERANTE DEL MOTOR 147
PROBAR EL NIVEL DE PROTECCION ANTICONGELANTE DEL REFRIGERANTE 150
NO DAR SERVICIO A LAS TOBERAS DE INYECCION 150
NO AJUSTAR LA BOMBA DE INYECCION 151
PURGA DEL SISTEMA DE COMBUSTIBLE 151
PRECAUCIONES A TOMAR CON EL ALTERNADOR Y REGULADOR 152
PRECAUCIONES DE SEGURIDAD PARA LAS BATERIAS 153
REVISION DE LA GRAVEDAD ESPECIFICA DEL ELECTROLITO 155
USO DEL CARGADOR DE BATERIAS 156
SUSTITUCION DE LAS BATERIAS 157
SOLDAR EN LA MAQUINA 157
SUSTITUCION DE FUSIBLES 158
CAMBIO DEL VOLUMEN DE LA BOCINDE RETROCESO 159
REVISION DEL SISTEMA DE ARRANQUE EN PUNTO MUERTO 160
SERVICIO DEL SISTEMA DEL ACONDICIONADOR DE AIRE 161
REVISION DEL FRENO DE ESTACIONAMIENTO 162
PROCEDIMIENTO DE PURGA DE FRENOS HIDRAULICOS 165
AJUSTE DEL AMORTIGUADOR DE TENAZAS 171
AJUSTE DEL PEDAL DE FRENOS 173
REVISION REGULAR DEL PARABRISAS 174
MANTENER LA ESTRUCTURA PROTECTORA DEL OPERADOR (OPSEN SU LUGAR 175
NO PRESTAR SERVICIO A VALVULAS DE CONTROL, CILINDROS, BOMBAS O MOTORES 175
INSTALACION DE ACCESORIOS EN LA ESTRUCTURA PROTECTORA CONTRA VOLCADURAS 175
ESPECIFICACIONES DEL PAR DE APRIETE DE LA TORNILLERIA 176
MANTENER CORRECTAMENTE INSTALADA LA ESTRUCTURA PROTECTORA 176
APRIETE DE PASADOR DE PIVOTE SUPERIOR DEL CHASIS 176
VALORES DE APRIETE DE LOS TORNILLOS METRICOS 177
VALORES DE APRIETE DE LOS TORNILLOS NO METRICOS (IN ) 178
TABLA SUPLEMENTARIA DE PAR DE APRIETE DE TORNILLERIA METRICA 179
REVISION DE LAS LINEAS Y CONECTORES DE ACEITE 180
RECOMENDACIONES DE SERVICIO PARA CONECTORES DE RESALTE DE ANILLO “O” 181
RECOMENDACIONES DE SERVICIO PARA LOS ADAPTADORES DE CIERRE FRONTAL DE ANILLOS “O” 182
RECOMENDACIONES PARA EL MANTENIMIENTO DE LOS CONECTORES DE PESTAÑA DE CUATRO PERNOS (DIMENSIONES METRICAS) 183
RECOMENDACIONES PARA EL MANTENIMIENTO DE LOS CONECTORES DE PESTAÑA DE CUATRO PERNOS (DIMENSIONES METRICAS) 183
RECOMENDACIONES PARA EL MANTENIMIENTO DE LOS CONECTORES DE PESTAÑA DE CUATRO PERNOS (DIMENSIONES NO METRICAS) 184
RECOMENDACIONES PARA EL MANTENIMIENTO DE LOS CONECTORES DE PESTAÑA DE CUATRO PERNOS (DIMENSIONES NO METRICAS) 184
Revisi n operacional 185
PROCEDIMIENTO DE REVISION OPERACIONAL 185
Localizaci n de aver as 216
MOTOR 217
SISTEMA ELECTRICO 225
TRANSMISION 229
LINEAS DE MANDO 234
FRENO DE ESTACIONAMIENTO 235
EJE/DIFERENCIAL 237
FRENOS DE SERVICIO 239
SISTEMA HIDRAULICO 240
SISTEMA DE DIRECCION 243
MALACATE 245
Almacenamiento 247
PREPARACION DE LA MAQUINA 247
N meros de la m quina 250
REGISTRAR LOS NUMEROS DE IDENTIFICACION DEL PRODUCTO (PIN) 250
ANOTAR EL NUMERO DE SERIE DEL MOTOR (A) 250
NUMERO DE SERIE DEL MALACATE 250
NUMERO DE SERIE DE LA TRANSMISION 250
Especificaciones 251
REMOLCADOR DE TRONCOS 540G 251
REMOLCADOR DE TRONCOS 540G 252
MOTOR 253
VELOCIDADES DE AVANCE 254
DIRECCION 255
MALACATE SERIE 4000 256
CAPACIDADES—REMOLCADOR DE TRONCOS 540G 257
REMOLCADOR DE TRONCOS CON TENAZAS 548G 258
MOTOR 260
REMOLCADOR DE TRONCOS CON TENAZAS 548G 261
VELOCIDADES DE AVANCE 262
DIRECCION 263
CAPACIDADES—REMOLCADOR DE TRONCOS CON TENAZAS 548G 263
Lista de revisiones 264
SISTEMA DE REGISTRO DE TRABAJOS DE MANTENIMIENTO Y REPARACION 264
Nuestro servicio le mantiene en marcha 266
REPUESTOS JOHN DEERE 266
HERRAMIENTAS ADECUADAS 266
MECANICOS ENTRENADOS 266
RAPIDEZ EN EL SERVICIO 266
Indice alfabético 1
A 207
Accesorios 207
Revisiones operacionales 207
Aceite 131
Diferencial, cambio 131
Líneas y adaptadores 180
Líneas y adaptadores 180
Malacate, cambio 135
Sistema hidráulico, cambio 137
Aceite de transmisión 84
Especificación 84
Nivel 110
Aceite hidráulico 84
Especificación 84
Nivel 104
Aceite motor 118
Cambio 118
Motores diesel 83
Nivel 105
Rodaje 47
Aceite motor para rodaje 47
Acondicionador de aire 44
Controles 44
Servicio 161
Aguilón 72
Palanca de control (función única) 72
Aire 138
Elementos del filtro 138
Ajuste 41
Asiento 41
Resist sin tensión de malacate 71
Tensión de la correa 100
Varillaje control velocidad motor 143
Volumen bocina retroceso 159
Alarma de apagar el motor 35
Almacenamiento 247
Máquina 247
Procedimiento mensual 248
Almacenamiento de lubricantes 86
Alternador 36
Indicador voltaje 36
Precauciones 152
Amortiguador de tenazas 171
Ajuste 171
Arranque 55
Con batería de refuerzo 55
Asiento 41
Ajuste 41
B 89
Barra de traba de chasis 89
Batería 129
Bornes 129
De refuerzo 55
Desconexión 45
Especificaciones 157
Explosión 129
Explosión 153
Explosión 155
Nivel de electrólito 129
Quemaduras causadas por ácido 129
Quemaduras causadas por ácido 153
Quemaduras causadas por ácido 155
Seguridad 153
Baterías 156
Uso del cargador 156
Bocina de retroceso 159
Bolsillo del manual del operador 44
Bomba 175
Servicio 175
Bomba de inyección 151
C 116
Cabina 116
Filtro recirculación de aire 116
Calefactor 44
Calefactor 44
Controles 44
Calentador de refrigerante 55
Cargador de baterías 156
Cilindro 175
Cinturón de seguridad 42
Combustible 81
Almacenamiento 81
Cambio de filtro 126
Limpieza tamiz de llenado 102
Medidor 40
Vaciado de filtros 103
Combustible diesel 80
Combustible y lubricantes 88
Cómo cargar la máquina en un remolque 75
Cómo remolcar la máquina 76
Compartimientos 66
Conducción 59
Precauciones 59
Conducción en vías públicas 59
Correa 100
Ajuste de la tensión 100
Chasis 89
Barra de traba 89
D 124
Depósito hidráulico 124
Respiradero 124
Desconexión 45
Batería 45
Diferencial 131
Cambio de aceite 131
Especificación de aceite 84
Filtro válvula de traba 144
Indicador de traba 39
Interruptor de traba 67
Localización de averías 237
Dirección auxiliar 38
Indicador 38
E 155
Electrólito 155
Especificaciones 155
Enfriamiento 145
Sistema 145
Especificación 84
Aceite de la transmisión 84
Aceite del diferencial 84
Aceite del freno de estacionamiento 84
Aceite del malacate 84
Aceite hidráulico 84
Especificaciones 157
Batería 157
Sistema de enfriamiento 128
Especificaciones de electrólito 155
Estacionamiento de la máquina 65
Extinguidor de incendios 45
Extinguidor de incendios 97
F 118
Filtro 118
Cambio de aceite del motor 118
Filtro de aire 97
Indicador de restricción 97
Indicador restricción 37
Filtro de aire fresco 117
Filtro de combustible 126
Filtro de la transmisión 133
Cambio 133
Filtro freno estac /Válv traba difer 144
Filtro recirculación de aire 116
Filtro retorno hidráulico 122
Filtros de aceite 85
Filtros de combustible 103
Vaciado 103
Fluido de arranque 53
Tiempo frío 53
Freno de estacionamiento 84
Especificación de aceite 84
Filtro 144
Funcionamiento 64
Indicador 39
Localización de averías 235
Palanca de control 41
Purga de la válvula del sensor 163
Revisión 162
Revisión ajuste interruptor 190
Frenos 173
Ajuste del pedal 173
Procedimiento de purga 165
Revisiones operacionales 192
Servicio 63
Frenos de servicio 239
Localización de averías 239
Pedal 63
Fusibles 158
G 85
Grasa 85
Universal para presión extrema 85
Amortiguador 108
Cilindros de tenazas 109
Cojinetes del eje 115
Extremo cabeza cilindro dirección 114
Horquilla 108
Pasadores cilindro aguilón 109
Pasadores cilindro arco 109
Pasadores cruceta 108
Pivote articulación chasis 107
Pivote entre arco y chasis 109
Pivotes de cilindros y de la hoja 114
Pivotes del eje delantero oscilante 114
Tenazas 109
Guiacabos del malacate 116
Lubricación de rodillos 116
H 41
Hoja 41
Palanca de control 41
Palanca de control 67
Horómetro 88
I 35
Indicador 35
Apagar el motor 35
Aviso de servicio 35
Dirección auxiliar 38
Freno de estacionamiento 39
Presión aceite motor 36
Presión aceite transmisión 38
Receptor secador 120
Restric /filtro/aceite/transmisión 38
Restricción del filtro de aire 97
Restricción filtro aire 37
Restricción filtro/aceite/hidr 37
Temperatura aceite transmisión 39
Temperatura de aceite hidráulico 37
Temperatura refrigerante motor 36
Traba del diferencial 39
Voltaje alternador 36
Inhibidor de corrosión 128
Inspección antes del arranque 49
Instrumentos 50
Revisión antes del arranque 50
Revisión después del arranque 57
Interruptor 41
Traba del diferencial 41
Traba del diferencial 67
Interruptor de luces 42
Intervalos de servicio 88
Inyección 150
Toberas 150
J 140
Juego de válvulas 140
Revisión y ajuste 140
L 45
Lavaparabrisas 45
Limpiaparabrisas 45
Líneas de mando 234
Localización de averías 234
Localización de averías 237
Diferencial 237
Freno de estacionamiento 235
Frenos de servicio 239
Líneas de mando 234
Malacate 245
Motor 217
Sistema de dirección 243
Sistema eléctrico 225
Sistema hidráulico 240
Transmisión 229
Lubricación 108
Amortiguador 108
Cilindros de tenazas 109
Cojinetes del eje 115
Extremo cabeza cilindro dirección 114
Horquilla 108
Pasadores cilindro aguilón 109
Pasadores cilindro arco 109
Pasadores cruceta 108
Pivote articulación de chasis 107
Pivote entre arco y chasis 109
Pivotes de cilindros y de la hoja 114
Pivotes del eje delantero oscilante 114
Tenazas 109
Lubricantes 86
Almacenamiento 86
Alternativos 86
Mezclas 87
Sintéticos 86
Luces indicadoras 33
M 71
Malacate 71
Ajuste resist sin tensión 71
Cambio de aceite 135
Especificación de aceite 84
Especificaciones 256
Instalación del cable 69
Localización de averías 245
Lubricación rodillos guiacabos 116
Palanca de control 41
Palanca de control 68
Revisión del sistema hidráulico 203
Mangueras 146
Refrigerante 146
Mangueras de admisión de aire 127
Mantenimiento 89
Preparación de la máquina 89
Registro 92
Sistema de registros 94
Sistema de registros 264
Manual del operador 44
Máquina 247
Almacenamiento 247
Medidor de combustible 40
Mezcla de lubricantes 87
Motor 175
Motor 143
Ajuste varillaje control velocidad 143
Calentador de refrigerante 55
Calentamiento 56
Calentamiento en tiempo frío 56
Cambio de aceite 118
Escudos laterales 91
Filtro de aceite 118
Indicador de temperatura 36
Indicador presión aceite 36
Indicador restricción filtro aire 37
Localización de averías 217
Nivel de aceite 105
Número de serie 250
Parada 57
Perilla y pedal de control de veloc 60
Refrigerante 128
Refrigerante 147
Termómetro de refrigerante 40
Tubo respiradero del cárter 140
Velocidades 142
Motor diesel 83
Aceite 83
N 101
Neumáticos 101
Revisión de la presión 101
Número de identificación del producto 250
Número de serie 250
Malacate 250
Motor 250
Transmisión 250
P 41
Palanca 41
Cambios y freno estacionamiento 41
Control de hoja 41
Control de la hoja 67
Control de tenazas 41
Control del malacate 41
Palanca de control 72
Aguilón (función única) 72
Malacate 68
Tenazas (función única) 72
Par de apriete 182
Adapt cierre frontal anillo “O” 182
Conector resalte anillo “O” 181
Conectores pestaña métricos 183
Conectores pestaña no métricos 184
Pernos de ruedas 102
Pernos métricos 179
Tornillería 176
Par de apriete de la ROPS 176
Parabrisas 174
Limpieza 174
Parada del motor 57
Parrilla, apertura 91
Pasador pivote sup chasis 176
Apriete 176
Pedal 61
Embrague 61
Pedal de frenos 173
Ajuste 173
Pedal del embrague 61
Funcionamiento 61
Pedales 40
Pernos de las ruedas 102
Pernos métricos 179
Par de apriete 179
Punto muerto 160
Revisión de arranque 160
Purga 163
Válvula del sensor del freno 163
Purga de frenos 165
Purga del sistema de combustible 151
Q 153
Quemaduras 153
Quemaduras causadas por ácido 129
Quemaduras causadas por ácido 155
R 120
Radiador 120
Nivel de refrigerante 120
Receptor secador 120
Indicador 120
Refrigerante 120
Nivel en el radiador 120
Tanque de recuperación, nivel 106
Termómetro 40
Refrigerante del motor 128
Refrigerante del motor 147
Regulador 152
Precauciones 152
Remolque 76
Más de 460 m 76
Menos de 460 m 77
Respiradero 124
Depósito hidráulico 124
Revisión operacional 209
Componentes de la cabina 209
Conducción 196
Revisión de accesorios 207
Revisiones varias 213
Sistema hidráulico del malacate 203
Revisiones operacionales 186
Medidores, indicadores, y controles 186
Medidores, indicadores, y controles 188
Motor apagado 186
Motor en marcha 188
Sistema de dirección 194
Sistema de frenos 192
Revisón operacional Sistema hidráulico 197
Rodaje 48
100 horas 48
S 151
Sistema de combustible 151
Sistema de combustible 151
Purga 151
Sistema de dirección 243
Localización de averías 243
Revisiones operacionales 194
Sistema de enfriamiento 148
Llenado 148
Mangueras 146
Vaciado 145
Sistema eléctrico 225
Localización de averías 225
Sistema hidráulico 137
Cambio de aceite 137
Filtro de retorno 122
Indicador de restric /filtro aceite 37
Indicador temperatura aceite 37
Localización de averías 240
Nivel de aceite 104
Sistema hidráulico Revisión operacional 197
Soldar 157
T 106
Tanque de recuperación refrigerante 106
Nivel 106
Tenazas 41
Palanca de control 41
Palanca de control (función única) 72
Transporte 63
Termómetro 40
Refrigerante del motor 40
Toma de aire 127
Mangueras 127
Tornillos métricos, valores de apriete 177
Tornillos no métricos, valores de apriete 178
Traba del diferencial 41
Interruptor 41
Transmisión 133
Cambio de aceite y del filtro 133
Indicador presión aceite 38
Indicador temperatura aceite 39
Indicador/restric /filtro/aceite 38
Localización de averías 229
Nivel de aceite 110
Palanca de cambios 41
Palanca de control 61
Transporte de la máquina 75
Transporte de las tenazas 63
Tubo respiradero 140
Cárter del motor 140
V 177
Valores de apriete 177
Tornillos métricos 177
Tornillos no métricos (in ) 178
Válvula 175
Control 175
Válvula de descarga 111
Válvula de descarga 139
Cambio 139
Velocidades de avance 62
Velocidades del motor 142
Ventana 43
Rejillas 43
Ventilador 44
Ventilador descongelador 211
Revisión operacional 211
PAGE NUMBERS 1
SECTION 05 4
05 0001 4
05 0002 5
05 0003 6
05 0004 7
05 0005 8
05 0006 9
05 0007 10
05 0008 11
05 0009 12
05 0010 13
05 0011 14
05 0012 15
05 0013 16
05 0014 17
05 0015 18
05 0016 19
05 0017 20
05 0018 21
SECTION 06 22
06 0001 22
06 0002 23
06 0003 24
06 0004 25
06 0005 26
06 0006 27
06 0007 28
06 0008 29
06 0009 30
06 0010 31
06 0011 32
SECTION 10 33
10 0001 33
10 0002 34
10 0003 35
10 0004 36
10 0005 37
10 0006 38
10 0007 39
10 0008 40
10 0009 41
10 0010 42
10 0011 43
10 0012 44
10 0013 45
10 0014 46
SECTION 15 47
15 0001 47
15 0002 48
SECTION 20 49
20 0001 49
SECTION 25 50
25 0001 50
25 0002 51
25 0003 52
25 0004 53
25 0005 54
25 0006 55
25 0007 56
25 0008 57
25 0009 58
SECTION 30 59
30 0001 59
30 0002 60
30 0003 61
30 0004 62
30 0005 63
30 0006 64
30 0007 65
30 0008 66
SECTION 35 67
35 0001 67
35 0002 68
35 0003 69
35 0004 70
35 0005 71
35 0006 72
35 0007 73
35 0008 74
SECTION 40 75
40 0001 75
40 0002 76
40 0003 77
40 0004 78
40 0005 79
SECTION 45 80
45 0001 80
45 0002 81
45 0003 82
45 0004 83
45 0005 84
45 0006 85
45 0007 86
45 0008 87
SECTION 50 88
50 0001 88
50 0002 89
50 0003 90
50 0004 91
50 0005 92
50 0006 93
50 0007 94
50 0008 95
SECTION 55 96
55 0001 96
55 0002 97
55 0003 98
55 0004 99
55 0005 100
55 0006 101
55 0007 102
55 0008 103
SECTION 60 104
60 0001 104
60 0002 105
60 0003 106
60 0004 107
60 0005 108
60 0006 109
60 0007 110
60 0008 111
60 0009 112
SECTION 65 113
65 0001 113
65 0002 114
65 0003 115
65 0004 116
65 0005 117
SECTION 75 118
75 0001 118
75 0002 119
75 0003 120
SECTION 80 121
80 0001 121
80 0002 122
80 0003 123
80 0004 124
80 0005 125
80 0006 126
80 0007 127
80 0008 128
80 0009 129
80 0010 130
SECTION 85 131
85 0001 131
85 0002 132
85 0003 133
85 0004 134
85 0005 135
85 0006 136
85 0007 137
85 0008 138
85 0009 139
85 0010 140
85 0011 141
85 0012 142
85 0013 143
85 0014 144
SECTION 90 145
90 0001 145
90 0002 146
90 0003 147
90 0004 148
90 0005 149
90 0006 150
90 0007 151
90 0008 152
90 0009 153
90 0010 154
90 0011 155
90 0012 156
90 0013 157
90 0014 158
90 0015 159
90 0016 160
90 0017 161
90 0018 162
90 0019 163
90 0020 164
90 0021 165
90 0022 166
90 0023 167
90 0024 168
90 0025 169
90 0026 170
90 0027 171
90 0028 172
90 0029 173
90 0030 174
90 0031 175
90 0032 176
90 0033 177
90 0034 178
90 0035 179
90 0036 180
90 0037 181
90 0038 182
90 0039 183
90 0040 184
SECTION 95 185
95 0001 185
95 0002 186
95 0003 187
95 0004 188
95 0005 189
95 0006 190
95 0007 191
95 0008 192
95 0009 193
95 0010 194
95 0011 195
95 0012 196
95 0013 197
95 0014 198
95 0015 199
95 0016 200
95 0017 201
95 0018 202
95 0019 203
95 0020 204
95 0021 205
95 0022 206
95 0023 207
95 0024 208
95 0025 209
95 0026 210
95 0027 211
95 0028 212
95 0029 213
95 0030 214
95 0031 215
SECTION 100 216
100 0001 216
100 0002 217
100 0003 218
100 0004 219
100 0005 220
100 0006 221
100 0007 222
100 0008 223
100 0009 224
100 0010 225
100 0011 226
100 0012 227
100 0013 228
100 0014 229
100 0015 230
100 0016 231
100 0017 232
100 0018 233
100 0019 234
100 0020 235
100 0021 236
100 0022 237
100 0023 238
100 0024 239
100 0025 240
100 0026 241
100 0027 242
100 0028 243
100 0029 244
100 0030 245
100 0031 246
SECTION 105 247
105 0001 247
105 0002 248
105 0003 249
SECTION 110 250
110 0001 250
SECTION 115 251
115 0001 251
115 0002 252
115 0003 253
115 0004 254
115 0005 255
115 0006 256
115 0007 257
115 0008 258
115 0009 259
115 0010 260
115 0011 261
115 0012 262
115 0013 263
SECTION CLIS 264
CLIS 0001 264
CLIS 0002 265
SECTION IBC 266
IBC 0001 266

S.V 04/24
