John Deere TRATORES 5605 E 5705 CATÁLOGO DE PEÇAS DE REPOSIÇÃO – PDF DOWNLOAD (Portuguese)

Description

John Deere TRATORES 5605 E 5705 CATÁLOGO DE PEÇAS DE REPOSIÇÃO – PDF DOWNLOAD (Portuguese)

FILE DETAILS:

John Deere TRATORES 5605 E 5705 CATÁLOGO DE PEÇAS DE REPOSIÇÃO – PDF DOWNLOAD (Portuguese)

Language : Portuguese
Pages : 382
Downloadable : Yes
File Type : PDF
Size: 6.89 MB

TABLE OF CONTENTS:

John Deere TRATORES 5605 E 5705 CATÁLOGO DE PEÇAS DE REPOSIÇÃO – PDF DOWNLOAD (Portuguese)

PC9197P – TRATORES5605 E 5705 – SET-07…………………………………… 1
Contents………………………………………………………….. 1
20 – MOTORES…………………………………………………… 25
A01 – INDICE DE GRUPO……………………………………….. 25
A02 – INDICE DE GRUPO……………………………………….. 26
A03 – INDICE DE GRUPO……………………………………….. 27
A04 – INDICE DE GRUPO……………………………………….. 28
A05 – INDICE DE GRUPO……………………………………….. 29
A06 – INDICE DE GRUPO……………………………………….. 30
A07 – INDICE DE GRUPO……………………………………….. 31
2 – MOTOR – 4.5L……………………………………………. 32
3 – TAMPA DE VALVULAS……………………………………….. 33
4 – VENTILACAO DA TAMPA DE VALVOLAS…………………………… 34
5 – BALANCIN – MOTOR 4.5L……………………………………. 35
6 – CULATRA – MOTOR 4.5L…………………………………….. 36
7 – VALVULA/ASSENTO DE VALVULA/MOLA/RODADOR – MOTOR 4…………… 37
8 – TAMPAO – SEM SENSOR DE TEMPERATURA DA AGUA – MOTOR………….. 38
10 – BLOCO DE CILINDROS – MOTOR 4.5L………………………….. 40
12 – EIXO DE CAMES – MOTOR 4.5L………………………………. 42
14 – BLOCO DE CILINDROS – CONJUNTO……………………………. 44
16 – EIXOS EQUELIBRADORES – MOTOR 4.5L………………………… 46
18 – VIRABREQUIM/MANCAIS – MOTOR 4.5L…………………………. 48
19 – BIELA/MANCAIS – MOTOR 4.5L………………………………. 49
20 – KIT DA CAMISA DO CILINDRO – MOTOR 4.5L……………………. 50
21 – SENSOR DE PRESSAO DO CILINDRO – MOTOR 4.5L………………… 51
22 – BOCAL DO OLEO )LADO ESQUERDO) – MOTOR 4.5L………………… 52
23 – TAMPA, SEM BOCAL DE OLEO – MOTOR 4.5L…………………….. 53
24 – VARETA DE NIVEL/GUIA – MOTOR 4.5L………………………… 54
25 – CARTER DO OLEO – MOTOR 4.5L……………………………… 55
26 – BOMBA DE OLEO – MOTOR 4.5L………………………………. 56
27 – FILTRO DE OLEO/ADAPTADOR – MOTOR 4.5L…………………….. 57
28 – ADAPTADOR/TUBULACAO DE OLEO – MOTOR 4.5L………………….. 58
29 – RESFRIADOR DE OLEO – MOTOR 4.5L………………………….. 59
30 – CARCACA INTERMEDIARIA/RESFRIADOR DE OLEO/BOMBA DE………….. 60
31 – BOMBA DE AGUA – MOTOR 4.5L………………………………. 61
32 – ENTRADA DA BOMBA DE AGUA – MOTOR 4.5L…………………….. 62
33 – TERMOSTATO, TAMPA DA CAIXA – MOTOR 4.5L…………………… 63
34 – SENSOR, TEMPERATURA AGUA – MOTOR 4.5L…………………….. 64
35 – TENSOR AUTMOTATICO DE CORREIA – MOTOR 4.5L………………… 65
36 – POLIA DA BOMBA DE AGUA – MOTOR 4.5L………………………. 66
37 – POLIA DO VIRABREQUIM – MOTOR 4.5L………………………… 67
38 – POLIA DO VIRABREQUIM……………………………………. 68
39 – TAMPA DA DISTRIBUICAO…………………………………… 69
40 – SENSOR DO TACOMETRO – MOTOR 4.5L…………………………. 70
41 – ENGRENAGEM DE DISTRIBUICAO (SUPERIOR) – MOTOR 4.5L…………. 71
42 – ENGRENAGEM DE DISTRIBUICAO (INFERIOR) – MOTOR 4.5L…………. 72
43 – PLACA DIANTEIRA – MOTOR 4.5L…………………………….. 73
44 – VOLANTE – MOTOR 4.5L……………………………………. 74
45 – TAMPA SEM BOMBA DE ALIMENTACAO – MTOOR 4.5L……………….. 75
46 – FILTRO DE COMBUSTIVEL, CONEXAO JOGO DE TUBULACOES………….. 76
48 – FILTRO (COMPONENTES)……………………………………. 78
50 – FILTRO DE COMBUSTIVEL, SUPORTE E MANGUEIRAS……………….. 80
52 – BOMBA INJETORA – MOTOR 4.5L……………………………… 82
54 – BOMBA INJETORA, SOLENOIDE – MOTOR 4.5L……………………. 84
55 – TUBULACAO DE COMBUSTIVEL PARA BOMBA DE INJECAO – M…………. 85
56 – BICO INJETOR – MOTOR 4.5L……………………………….. 86
57 – BICO INJETOR – MOTOR 4.5L……………………………….. 87
58 – DUTO DE AR – MOTOR 4.5L…………………………………. 88
59 – COLETOR DE ESCAPE – MOTOR 4.5L…………………………… 89
60 – COLETOR DE ADMISSAO DE AR – MOTOR 4.5L……………………. 90
61 – TURBO COMPRESSOR – MOTOR 4.5L……………………………. 91
62 – TUBULACOES DE OLEO DO TURBO COMPRESSOR – MOTOR 4.5…………. 92
63 – MOTOR DE PARTIDA LADO DIREITO – MOTOR 6.8L……………….. 93
64 – MOTOR DE PARTIDA – MOTOR 4.5L……………………………. 94
66 – MOTOR DE PARTIDA – MOTOR 4.5L……………………………. 96
68 – KIT DE JUNTAS, AJUSTE DAS VALVULAS – MOTOR 4.5L……………. 98
70 – JOGO DE JUNTAS DO MOTOR, RECONSTRUCAO DO MOTOR – M………….100
72 – JOGO DE REPARO DO MOTOR – MOTOR 4.5L………………………102
74 – LIQUIDO DE ARREFECIMENTO – MOTOR 4.5L……………………..104
75 – JUNTA LIQUIDA – MOTOR 4.5L……………………………….105
76 – GRAXA PARA MANCAIS E EIXO DE CAMES – MOTOR 4.5L…………….106
30 – SISTEMA DE COMBUSTIVEL………………………………………107
A01 – INDICE DE GRUPO………………………………………..107
A02 – INDICE DE GRUPO………………………………………..108
2 – DEPOSITO DE COMBUSTIVEL…………………………………..110
4 – VENTILADOR, PROTETORES E CORREIA DO VENTILADOR………………112
6 – RADIADOR ( -24150)……………………………………114
8 – RADIADOR (24151 – )…………………………………..116
10 – FILTRO DE AR……………………………………………118
12 – FILTRO DE AR……………………………………………120
14 – SISTEMA DE ESCAPAMENTO…………………………………..122
16 – ESCAPE…………………………………………………124
18 – ACELERADOR……………………………………………..126

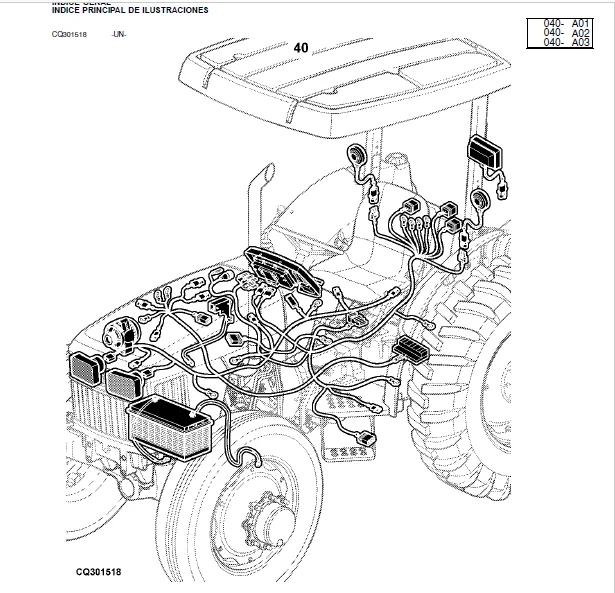

40 – SISTEMA ELETRICO……………………………………………129
A01 – INDICE DE GRUPO………………………………………..129
A02 – INDICE DE GRUPO………………………………………..130
A03 – INDICE DE GRUPO………………………………………..131
1 – BATERIA E CABOS………………………………………….133
3 – ALTERNADOR………………………………………………135
4 – FIXACAO DO ALTERNADOR (PRESTOLITE)…………………………136
5 – FAROIS DIANTEIROS………………………………………..137
6 – CHICOTES DIANTEIROS………………………………………138
7 – CHICOTE TRASEIRO…………………………………………139
8 – CHICOTE DO CONSOLE……………………………………….140
9 – RELE DE PARTIDA………………………………………….141
10 – CHICOTE PRINCIPAL……………………………………….142
12 – PAINEL DE INSTRUMENTOS…………………………………..144
14 – SINALEIRAS……………………………………………..146
15 – LUZ DE SERVICO………………………………………….147
16 – FAROIS DE PARALAMA………………………………………148
17 – COMPONENTES ELETRICOS……………………………………149
18 – ALARME E LUZ DO RE………………………………………150
20 – BUZINA…………………………………………………152
22 – INTERRUPTORES…………………………………………..154
24 – FUSIVEL GERAL…………………………………………..156
26 – TERMINAIS E CONECTORES ELETRICOS………………………….158
28 – CONECTORES……………………………………………..160
30 – CONECTORES……………………………………………..162
50 – TRANSMISSAO………………………………………………..165
A01 – INDICE DE GRUPO………………………………………..165
A02 – INDICE DE GRUPO………………………………………..166
A03 – INDICE DE GRUPO………………………………………..167
2 – CAIXA DA EMBREAGEM……………………………………….168
4 – CAIXA DA EMBREAGEM – TDP ECONOMICA…………………………170
6 – EMBREAGEM LUK……………………………………………172
8 – EMBREAGEM……………………………………………….174
10 – LIBERACAO DA EMBREAGEM…………………………………..176
12 – PEDAL DA EMBREAGEM………………………………………178
14 – CAIXA DA TRANSMISSAO…………………………………….180
16 – MECANISMOS DE MARCHAS……………………………………182
18 – MECANISMO SELETOR DE GRUPO……………………………….184
20 – EIXO INTERMEDIO DE RETROCESSO…………………………….186
22 – EIXO CONDUZIDO………………………………………….188
24 – EIXO MOTRIZ DO DIFERENCIAL……………………………….190
26 – KIT DE CAMPO ENGRENAGEM “B” COM ROLAMENTO………………….192
28 – EIXO SUPERIOR DA TRANSMISSAO TSS………………………….194
30 – ENGRENAGENS MOTRIZES DO EIXO SUPERIOR DA TRANSMISSAO………..196
31 – EIXO DE REDUCAO DE GRUPO…………………………………197
32 – CREEPER………………………………………………..198
34 – GATILHO DE ESTACIONAMENTO………………………………..200
36 – GATILHO DE ESTACIONAMENTO………………………………..202
38 – ALAVANCA DE CAMBIO………………………………………204
40 – ALAVANCA DE GRUPO……………………………………….206
42 – EIXO DA TDP…………………………………………….208
43 – EIXO DA TDP ECONOMICA……………………………………209
45 – EIXO DE TRANSMISSAO DA TDP……………………………….211
46 – ALAVANCA DA TDP TRASEIRA E VARETAS………………………..212
48 – ALAVANCA DA TDP ECONOMICA………………………………..214
50 – CAIXA TRASEIRA………………………………………….216
52 – CAIXA TRASEIRA – TDP ECONOMICA……………………………218
54 – COROA DENTADA E PINHAO…………………………………..220
55 – ENGRANAGENS DO DIFERENCIAL……………………………….221
56 – PORTADOR DO DIFERENCIAL………………………………….222
57 – EIXO DA EMBREAGEM……………………………………….223
58 – PEDAL DE TRAVA DO DIFERENCIAL…………………………….224
59 – FILTRO DE OLEO………………………………………….225
60 – TRAVA DO DIFERENCIAL…………………………………….226
62 – REDUCAO FINAL…………………………………………..228
65 – ALAVANCA DA TRACAO DIANTEIRA E VARETA……………………..231
66 – CAIXA DE ENGRENAGENS DA TRACAO DIANTEIRA…………………..232
68 – TRACAO DIANTEIRA, EIXO DE TRANSMISSAO……………………..234
60 – SISTEMA DE DIRECAO………………………………………….235
A01 – INDICE DE GRUPO………………………………………..235
1 – UNIDADE DA DIRECAO HIDROSTATICA……………………………237
2 – KIT DE REPARO DA VALVULA DA DIRECAO………………………..238
3 – VOLANTE DA DIRECAO, COMPONENTES……………………………239
4 – VALVULA E PEDAIS DO FREIO…………………………………240
6 – DISCOS DE FREIO………………………………………….242
70 – SISTEMA HIDRAULICO………………………………………….243
A01 – INDICE DE GRUPO………………………………………..243
A02 – INDICE DE GRUPO………………………………………..244
A03 – INDICE DE GRUPO………………………………………..245
A04 – INDICE DE GRUPO………………………………………..246
2 – BOMBA HIDRAULICA…………………………………………248
4 – KIT DE RETENTORES DA BOMBA HIDRAULICA (HEMA)………………..250
6 – BOMBA HIDRAULICA (BOSCH)………………………………….252
8 – FILTRO HIDRAULICO E TUBOS…………………………………254
10 – TUBOS HIDRUALICOS DO FREIO……………………………….256
12 – TUBOS HIDRAULICOS DA DIRECAO……………………………..258
14 – TUBOS HIDRAULICOS DA DIRECAO……………………………..260
16 – BRACOS, EIXO E CILINDRO DO LEVANTE DO EIXO OSCILAN………….262
18 – CAIXA DO EIXO OSCILANTE………………………………….264
20 – LIGACAO DE CONTROLE DO EIXO OSCILANTE……………………..266
22 – ALAVANCAS DE CONTROL DO EIXO OSCILANTE…………………….268
25 – VALVULA DE CONTROLE DO LEVANTE……………………………271
26 – VALVULA DE CONTROLE DO EIXO OSCILANTE……………………..272
28 – VALVULA DE CONTROLE DO EIXO OSCILANTE……………………..274
30 – VALVULA DE CONTROLE DO EIXO OSCILANTE (SEM VALVULA DE CONTR….276
32 – VALVULA DE CONTROLE SELETIVA ( -20546)…………………..278
34 – CONJUNTO DO ELEVADOR HIDRAULICO…………………………..280
36 – MANGUEIRAS HIDRAULICAS DA VCR DUPLA………………………282
38 – ALAVANCA DA VCR…………………………………………284
40 – BRACOS DE LEVANTE……………………………………….286
42 – TENSORES LATERAIS DO ENGATE DE 3 PONTOS……………………288
44 – TENSORES LATERAIS DO ENGATE DE 3 PONTOS……………………290
46 – BARRA DE TRACAO…………………………………………292
47 – CONVERSOR DO ENGATE……………………………………..293
48 – TENSOR CENTRAL DO ENGATE DE 3 PONTOS………………………294
50 – BARRA DE TRACAO E BLINDAGEM DA TDP………………………..296
80 – CHASSI, EIXO DIANTEIRO, CAPO E GRADES…………………………299
A01 – INDICE DE GRUPO………………………………………..299
A02 – INDICE DE GRUPO………………………………………..300
1 – RODADO DIANTEIRO…………………………………………301
2 – RODADO DIANTEIRO…………………………………………302
3 – RODADOS TRASEIROS………………………………………..303
4 – RODADO TRASEIRO………………………………………….304
5 – EIXO DIANTEIRO CENTRAL (DANA) 4X2………………………….305
6 – EXTENSAO DO EIXO DIANTEIRO, PONTA DE EIXO…………………..306
7 – CUBO DA RODA DIANTEIRA……………………………………307
8 – BARRA DA DIRECAO (4X2)……………………………………308
9 – CILINDRO HIDRAULICO (DANA 4X2)…………………………….309
10 – EIXO DE TRACAO DIANTEIRO “ZF”…………………………….310
12 – EIXO DE TRACAO DIANTEIRA – COMPONENTES…………………….312
14 – EIXO DIANTEIRO – COMPONENTES……………………………..314
16 – REDUCAO FINAL…………………………………………..316
18 – REDUCAO FINAL…………………………………………..318
20 – BRACO DE DIRECAO E ROTULA………………………………..320
22 – CILINDRO HIDRAULICO……………………………………..322
24 – PONTE………………………………………………….324
26 – SUPORTE FRONTAL…………………………………………326
27 – TELA…………………………………………………..327
28 – GRADE FRONTAL…………………………………………..328
30 – GRADE FRONTAL…………………………………………..330
32 – CAPO E GRADES LATERAIS…………………………………..332
34 – PLATAFORMA DO OPERADOR…………………………………..334
36 – CONSOLE CENTRAL…………………………………………336
38 – PISO…………………………………………………..338
40 – TAPETE…………………………………………………340
41 – CAIXA DE FERRAMENTAS…………………………………….341
42 – PARALAMAS TRASEIROS……………………………………..342
43 – PARALAMAS DIANTEIROS…………………………………….343
44 – PARALAMAS………………………………………………344
45 – PROTECOES LATERAIS DOS CONTROLES………………………….345
46 – CONTRAPESOS DIANTEIROS…………………………………..346
47 – CONTRAPESOS PARA RODAS TRASEIRAS (38,5KG)………………….347
48 – CONTRAPESOS PARA RODAS TRASEIRAS (55KG)……………………348
50 – PROTECAO……………………………………………….350
52 – DECALCOS……………………………………………….352
54 – TAMPAO…………………………………………………354
55 – OLEO HIDRAULICOS, LUBRIFICANTES E TINTAS…………………..355
90 – PLATAFORMA DO OPERADOR………………………………………357
A01 – INDICE DE GRUPO………………………………………..357
2 – ASSENTO…………………………………………………358
4 – ESTRUTURA DE SEGURANCA……………………………………360
6 – ASSENTO S/CABINE…………………………………………362
8 – ASSENTO S/CABINE…………………………………………364

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
• You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
• Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted

S.V
