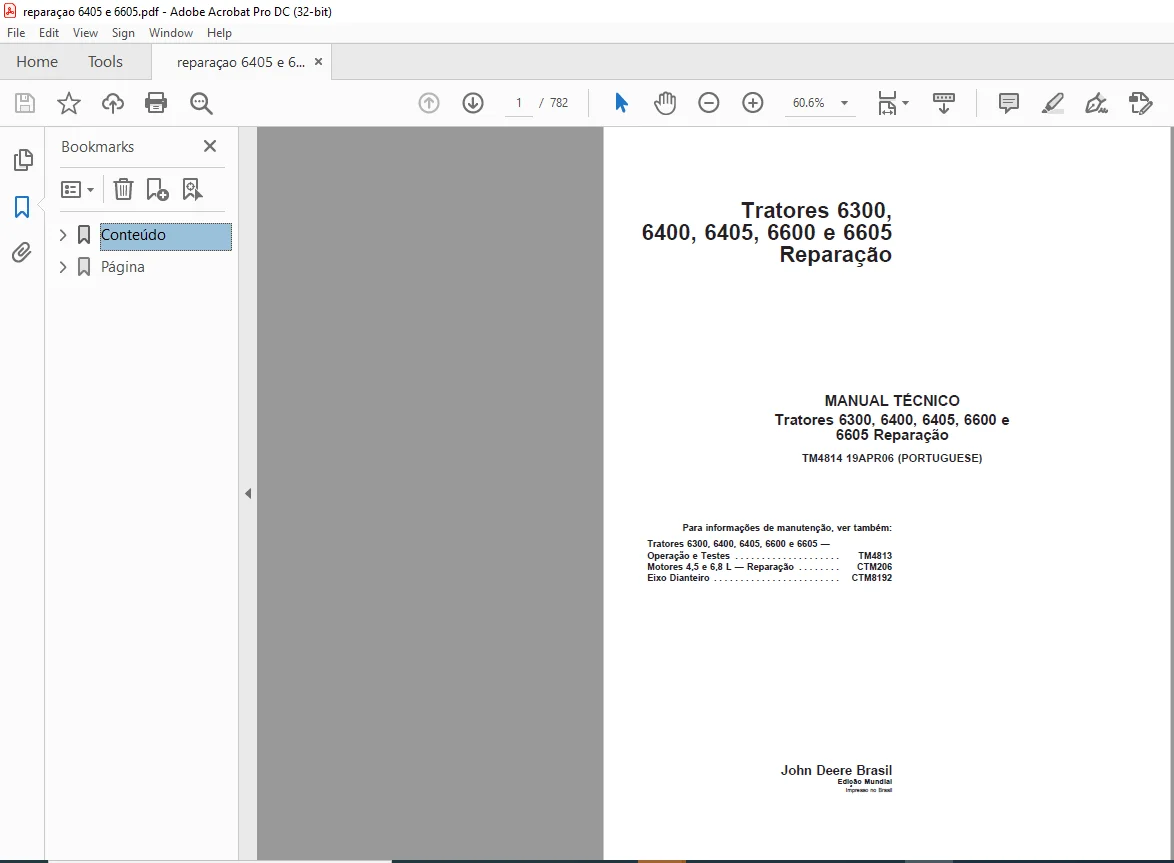

JOHN DEERE Tratores 6300 6400 6405 6600 e 6605 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Description

JOHN DEERE Tratores 6300 6400 6405 6600 e 6605 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

FILE DETAILS:

JOHN DEERE Tratores 6300 6400 6405 6600 e 6605 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Language : Portuguese
Pages : 782
Downloadable : Yes
File Type : PDF
Size: 30.8 MB

TABLE OF CONTENTS:

JOHN DEERE Tratores 6300 6400 6405 6600 e 6605 Reparacao MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

Conteúdo……………………………………………………………………………………………………….. 3
Segurança…………………………………………………………………………………………………… 7
Normas de Segurança………………………………………………………………………………………. 9
Viver com Segurança…………………………………………………………………………………… 9
Reconheça as Informações de Segurança…………………………………………………………………… 9
Instruções de Segurança……………………………………………………………………………….. 9
Manuseio de Fluidos com Cuidado – Evitar Incêndios……………………………………………………….. 10
Evite Explosões da Bateria…………………………………………………………………………….. 10
Manuseie as Baterias com Segurança……………………………………………………………………… 11
Evite as Queimaduras Causadas por Ácidos………………………………………………………………… 11
Emergências………………………………………………………………………………………….. 12
Remova a Tinta Antes de Soldar ou Aquecer……………………………………………………………….. 12
Fluidos de Alta Pressão……………………………………………………………………………….. 13
Líquido de Arrefecimento do Motor………………………………………………………………………. 14
Prevenção de Partida Imprevista da Máquina………………………………………………………………. 14
Evite Aquecimentos Próximo das Linhas de Fluidos Pressurizadas…………………………………………….. 15
Trabalhe em Área Ventilada…………………………………………………………………………….. 15
Uso de Roupa de Proteção………………………………………………………………………………. 15
Prática de Manutenção Segura…………………………………………………………………………… 16
Estacione a Máquina com Segurança………………………………………………………………………. 16
Equipamento Adequado Para Levantar e Suspender…………………………………………………………… 17
Apoio Seguro da Máquina……………………………………………………………………………….. 17
Limpeza da Área de Trabalho……………………………………………………………………………. 17
Iluminação da Área de Trabalho com Segurança…………………………………………………………….. 18
Manutenção de Máquinas com Segurança……………………………………………………………………. 18
Uso de Ferramentas Adequadas…………………………………………………………………………… 18
Manutenção Segura dos Pneus……………………………………………………………………………. 19
Manutenção Segura da Tração Dianteira…………………………………………………………………… 19
Uso Adequado do Cinto de Segurança……………………………………………………………………… 20
Manter a EPCC (Estrutura de Proteção Contra Capotamento) Instalada Adequadamente…………………………….. 20
Descarte Adequado dos Resíduos ………………………………………………………………………… 21
Motor………………………………………………………………………………………………………. 23
Remoção e Instalação do Motor……………………………………………………………………………… 25
Ferramentas Especiais…………………………………………………………………………………. 25
Especificações……………………………………………………………………………………….. 27

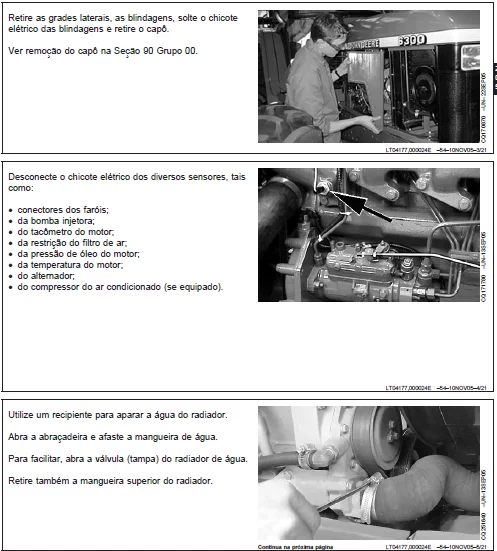

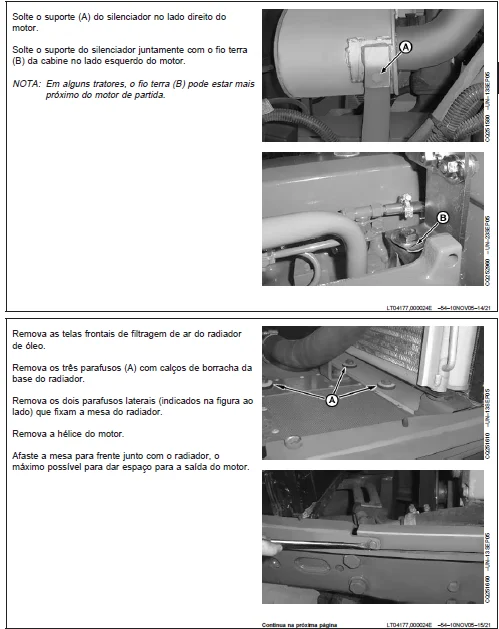

Remoção do Motor……………………………………………………………………………………… 28
Instalação do Motor…………………………………………………………………………………… 36
Sangria do Sistema de Combustível………………………………………………………………………. 37
Transmissão SyncroPlus……………………………………………………………………………………….. 39
Separação e Instalação dos Componentes da Transmissão………………………………………………………… 41
Ferramentas Especiais…………………………………………………………………………………. 41
Especificações……………………………………………………………………………………….. 43
Remoção da Carcaça da Embreagem………………………………………………………………………… 45
Remoção da Transmissão (Sem Remoção da Plataforma)……………………………………………………….. 46
Instalação da Carcaça da Embreagem……………………………………………………………………… 49
Remoção da Caixa da Transmissão SyncroPlus………………………………………………………………. 51
Remoção da Transmissão………………………………………………………………………………… 52
Instalação da Transmissão……………………………………………………………………………… 53
Remoção da Caixa de Grupos…………………………………………………………………………….. 55
Remoção da Caixa de Câmbio…………………………………………………………………………….. 55
Remoção dos Cabos de Acionamento……………………………………………………………………….. 56
Instalação da Caixa de Grupos………………………………………………………………………….. 57
Garfos do Câmbio……………………………………………………………………………………… 57
Acionamento da Transmissão………………………………………………………………………………… 59
Especificações……………………………………………………………………………………….. 59
Recondicionamento do Mecanismo de Troca de Marchas……………………………………………………….. 60
Recondicionamento do Mecanismo da Alavanca de Grupos……………………………………………………… 63
Verificação e Ajuste das Unidades do Câmbio……………………………………………………………… 66
Ajuste do Pedal da Embreagem…………………………………………………………………………… 70
Embreagem, Bomba de Óleo e Válvulas………………………………………………………………………… 71
Ferramentas Especiais…………………………………………………………………………………. 71
Outros Materiais……………………………………………………………………………………… 72
Especificações……………………………………………………………………………………….. 73
Especificações……………………………………………………………………………………….. 74
Procedimentos de Reparos Gerais………………………………………………………………………… 75
Caixa da Embreagem — Vista em Corte…………………………………………………………………….. 76
Remoção da Embreagem …………………………………………………………………………………. 77
Componentes da Embreagem — Vista Explodida………………………………………………………………. 79
Recondicionamento da Embreagem…………………………………………………………………………. 80
Montagem da Embreagem…………………………………………………………………………………. 86
Instalação da Embreagem……………………………………………………………………………….. 88
Remoção da Bomba de Óleo da Transmissão…………………………………………………………………. 89
Recondicionamento da Bomba de Óleo da Transmissão………………………………………………………… 91
Montagem da Bomba de Óleo da Transmissão………………………………………………………………… 95
Instalação da Bomba de Óleo da Transmissão………………………………………………………………. 95
Válvulas da Caixa da Embreagem…………………………………………………………………………. 98
Recondicionamento da Válvula de Segurança de Engate (EOV)…………………………………………………. 99
Recondicionamento da Válvula de Resfriamento da Embreagem…………………………………………………. 99
Recondicionamento da Válvula Piloto de Resfriamento……………………………………………………….100
Recondicionamento da Válvula de Alívio do Filtro………………………………………………………….100
Recondicionamento da Válvula Reguladora de Pressão………………………………………………………..101
Recondicionamento da Válvula de Alívio da Lubrificação…………………………………………………….101
Recondicionamento da Válvula de Alívio de Resfriamento…………………………………………………….102
Recondicionamento da Válvula do Pedal da Embreagem………………………………………………………..102
Instalação da Válvula do Pedal da Embreagem………………………………………………………………108
Substituição das Unidades Sensoras de Temperatura e de Pressão……………………………………………..109
Caixa de Câmbio SyncroPlus…………………………………………………………………………………111
Ferramentas Especiais………………………………………………………………………………….111
Especificações………………………………………………………………………………………..112
Transmissão—Vista em Corte……………………………………………………………………………..113
Caixa de Transmissão — Vista Explodida…………………………………………………………………..114
Componentes do Comando — Vista Explodida…………………………………………………………………115
Desmontagem da Transmissão …………………………………………………………………………….115
Montagem do Eixo Motriz………………………………………………………………………………..118
Instalação dos Eixos…………………………………………………………………………………..121
Regulagem de Acionamento do Câmbio de Marchas…………………………………………………………….123
Ajuste do Interruptor de Partida em Neutro……………………………………………………………….124
Verificação do Interruptor de Partida em Neutro…………………………………………………………..126
Montagem Final………………………………………………………………………………………..126
Regulagem da Folga Axial do Anel Sincronizador……………………………………………………………127
Cálculo da Espessura do Espaçador……………………………………………………………………….128
Cálculo do Espaçador…………………………………………………………………………………..128
Cálculo do Espaçador…………………………………………………………………………………..129
Transmissão Lenta…………………………………………………………………………………………131
Especificações………………………………………………………………………………………..131
Preparativos………………………………………………………………………………………….133
Desmontagem da Transmissão Lenta………………………………………………………………………..133
Montagem da Transmissão Lenta…………………………………………………………………………..134
Mecanismo de Câmbio — Vista em Corte…………………………………………………………………….138
Instalação dos Elementos de Câmbio………………………………………………………………………139
Reparação da Tampa da Caixa de Câmbio da Transmissão Lenta…………………………………………………139
Montagem Final………………………………………………………………………………………..140
Instalação da Transmissão Lenta ………………………………………………………………………..141
Caixa de Grupos — Série 10…………………………………………………………………………………145
Ferramentas Especiais………………………………………………………………………………….145
Especificações………………………………………………………………………………………..146
Vista em Corte da Caixa de Grupos……………………………………………………………………….147
Trabalhos Preliminares…………………………………………………………………………………148
Desmontagem da Caixa de Grupos………………………………………………………………………….148
Eixo Secundário — Vista Explodida……………………………………………………………………….151
Mecanismo do Câmbio — Componentes……………………………………………………………………….152
Reparação da Tampa do Câmbio de Grupos…………………………………………………………………..153
Montagem da Caixa de Grupos…………………………………………………………………………….154
Ajuste do Vértice do Pinhão…………………………………………………………………………….155
Montagem Final………………………………………………………………………………………..163
Caixa de Grupos — Série 20…………………………………………………………………………………165
Especificações………………………………………………………………………………………..165
Caixa de grupos—Manutenção (resumo de referências)………………………………………………………..166
Caixa de Grupos—Vista em Corte………………………………………………………………………….167
Remoção da Caixa de Grupos……………………………………………………………………………..168
Manutenção da Caixa de Grupos…………………………………………………………………………..168
Instalação da Caixa de Grupos…………………………………………………………………………..189
Manutenção da Tampa do Câmbio…………………………………………………………………………..196
Transmissão PowrQuad………………………………………………………………………………………….197
Separação e Instalação do Módulo PowrQuad……………………………………………………………………199
Ferramentas Especiais………………………………………………………………………………….199
Ferramenta Especial (Confecção Própria)………………………………………………………………….200
Especificações………………………………………………………………………………………..201
Separação da Caixa PowrQuad…………………………………………………………………………….202
Instalação da Caixa PowrQuad……………………………………………………………………………208
Caixa PowrQuad — Série 10………………………………………………………………………………….211
Trator 6405 Série: —20014 Trator 6605 Série: —19829……………………………………………………….211
Ferramentas Especiais………………………………………………………………………………….211
Acessórios de Serviço………………………………………………………………………………….212
Outros Materiais………………………………………………………………………………………213
Especificações………………………………………………………………………………………..214
Informação de Reparo…………………………………………………………………………………..217
Componentes da Transmissão……………………………………………………………………………..217
Instalação da Transmissão no Suporte Para Reparos…………………………………………………………218
Separação da Tampa Frontal da Transmissão/Caixa Dianteira de Válvulas……………………………………….218
Separação da Caixa Dianteira de Válvulas…………………………………………………………………219
Válvulas da Caixa Dianteira…………………………………………………………………………….220
Especificações para Molas Novas…………………………………………………………………………221
Válvulas da Tampa Dianteira da Transmissão……………………………………………………………….222
Especificação de Molas Novas……………………………………………………………………………223
Separação da Válvula da Embreagem da Tração………………………………………………………………223
Instalação da Válvula da Embreagem da Tração……………………………………………………………..226
Bomba de Lubrificação da Transmissão — Vista em Corte……………………………………………………..228
Reparação da Bomba da Transmissão……………………………………………………………………….228
Instalação da Caixa Dianteira de Válvulas………………………………………………………………..232
Instalação Final………………………………………………………………………………………232
Instalação da Tampa Dianteira da Transmissão/Caixa Dianteira de Válvulas…………………………………….233
Separação da Caixa de Válvula de Controle de Câmbio……………………………………………………….234
Substituição dos Selos de Eixos e Alavancas de Avanço-Retrocesso/Seletor de Marchas…………………………..235
Substituição dos Braços/Eixos de Alavancas de Avanço-Retrocesso/Seletor de Marchas……………………………236
Válvulas da Caixa de Controle de Câmbio………………………………………………………………….237
Especificações das Molas……………………………………………………………………………….237
Válvula Moduladora e Êmbolo Acumulador – Vista em Corte……………………………………………………238
Válvulas da Caixa de Planetários………………………………………………………………………..239
Válvula de Controle de Avanço/Neutro/Retrocesso-Vista em Corte……………………………………………..240
Válvula de Controle de Avanço/Retrocesso-Vista em Corte……………………………………………………241
Válvula de Velocidades — Vista em Corte………………………………………………………………….242
Montagem e Instalação da Caixa de Válvulas de Câmbios……………………………………………………..243
Desmontagem do Conjunto da Caixa do Freio de Retrocesso/Planetários…………………………………………243
Desmontagem e Montagem do Porta-planetários de Entrada…………………………………………………….245
Conjunto de Planetários de Entrada — Vista em Corte……………………………………………………….246
Desmontagem dos Componentes da Caixa do Freio de Retrocesso………………………………………………..247
Conjunto de Embreagem de Tração/Porta-inversor — Vista em Corte…………………………………………….250
Desmontagem e Montagem do Conjunto de Porta-inversor/Embreagem de Tração…………………………………….251
Desmontagem dos Componentes da Caixa de Planetários……………………………………………………….253
Conjunto da Embreagem C4 — 4ä Marcha – Vista em Corte……………………………………………………..257
Desmontagem e Montagem do Conjunto da Embreagem C4 — 4ä Marcha……………………………………………..257
Montagem dos Componentes da Caixa de Planetários………………………………………………………….259
Montagem do Conjunto da Caixa de Planetários……………………………………………………………..263
Montagem dos Componentes do Freio de Retrocesso…………………………………………………………..265
Caixa PowrQuad — Série 20………………………………………………………………………………….271
Trator 6405 Série: 20015— Trator 6605 Série: 19830—……………………………………………………….271
Transmissão PowrQuad—Sumário de Referência……………………………………………………………….271
Ferramentas Especiais ou Essenciais……………………………………………………………………..272
Equipamentos e Ferramentas de Manutenção…………………………………………………………………273
Outros Materiais………………………………………………………………………………………274
Especificações………………………………………………………………………………………..275
Componentes da Transmissão……………………………………………………………………………..281
Substituição do Circuito de Segurança de Partida (Com Módulo PowrQuad de Acionamento Mecânico)…………………282
Substituição dos Sensores de Temperatura e Pressão………………………………………………………..283
Separação e Instalação da Base do Filtro de Óleo………………………………………………………….284
Substituição do Filtro de Óleo………………………………………………………………………….285
Remoção e Instalação da Caixa de Válvulas Frontal…………………………………………………………285
Remoção e Instalação das Válvulas da Caixa de Válvulas Frontal (Com Módulo PowrQuad de Acionamento Mecânico)…….288
Remoção e Instalação da Tampa Frontal da Transmissão………………………………………………………298
Remoção e Instalação das Válvulas da Tampa Frontal da Transmissão (Com Módulo PowrQuad de Acionamento Mecânico)….300
Remoção da Válvula do Pedal da Embreagem (Com Módulo PowrQuad de Acionamento Mecânico)………………………..304
Remoção e Instalação da Caixa de Válvulas do Câmbio (Com Módulo PowrQuad de Acionamento Mecânico)………………309
Remoção e Instalação das Válvulas da Caixa de Válvulas do Câmbio (Com Módulo PowrQuad de Acionamento Mecânico)…..311
Remoção da Bomba de Óleo da Transmissão………………………………………………………………….314
Manutenção da Bomba de Óleo da Transmissão……………………………………………………………….315
Instalação da Bomba de Óleo da Transmissão……………………………………………………………….320
Remoção das Engrenagens Planetárias de Acionamento………………………………………………………..321
Reparação das Engrenagens Planetárias de Acionamento………………………………………………………322
Instalação das Engrenagens Planetárias de Acionamento……………………………………………………..328
Remoção da Caixa do Freio B1……………………………………………………………………………333
Recondicionando o Freio B1……………………………………………………………………………..333
Instalação da Caixa do Freio B1…………………………………………………………………………335
Remoção da Caixa do Freio B2-B3…………………………………………………………………………336
Recondicionando o Freio B2……………………………………………………………………………..336
Recondicionando o Freio B3……………………………………………………………………………..338
Instalação da Caixa do Freio B2-B3………………………………………………………………………340
Remoção da Embreagem C4………………………………………………………………………………..341
Recondicionamento da Embreagem C4……………………………………………………………………….341
Instalação da Embreagem C4……………………………………………………………………………..349
Remoção do Freio de Retrocesso………………………………………………………………………….351
Manutenção do Freio de Retrocesso……………………………………………………………………….351
Instalação do Freio de Retrocesso……………………………………………………………………….354
Remoção da Embreagem de Avanço com Planetária de Acionamento (Avanço/Retrocesso)……………………………..355
Manutenção da Embreagem de Avanço com Planetária de Acionamento (Avanço/Retrocesso)…………………………..355
Instalação da Embreagem de Avanço com Planetária de Acionamento (Avanço/Retrocesso)…………………………..367
Substituição do Eixo de Saída…………………………………………………………………………..368
Transmissão de Força………………………………………………………………………………………….371
Separação e Instalação de Componentes……………………………………………………………………….373
Ferramentas Especiais………………………………………………………………………………….373
Especificações………………………………………………………………………………………..376
Remoção da Embreagem da Tração………………………………………………………………………….377
Instalação da Embreagem da Tração Dianteira………………………………………………………………378
Eixo da Transmissão……………………………………………………………………………………379
Instalação Final………………………………………………………………………………………379
Remoção da Caixa do Diferencial…………………………………………………………………………380
Instalação da Caixa do Diferencial………………………………………………………………………383
Revisão Final ………………………………………………………………………………………..384
Remoção das Reduções Finais…………………………………………………………………………….385
Instalação das Reduções Finais………………………………………………………………………….389
Operação Final………………………………………………………………………………………..390
Separação da TDP………………………………………………………………………………………392
Instalação da TDP……………………………………………………………………………………..395
Eixo de Transmissão e Amortecedor de Torção………………………………………………………………….397
Especificações………………………………………………………………………………………..397
Separação do Eixo de Transmissão Articulado da TDM………………………………………………………..398
Instalação do Eixo Articulado da TDM…………………………………………………………………….399
Separação do Eixo da Transmissão Articulado do Motor………………………………………………………400
Separação do Amortecedor de Torção………………………………………………………………………401
Troca do Amortecedor de Torção………………………………………………………………………….401
Instalação do Amortecedor de Torção……………………………………………………………………..401
Instalação do Eixo de Transmissão Articulado (Motor)………………………………………………………402
Embreagem da TDM desde a série 161067……………………………………………………………………….403
Ferramenta Especial (De Confecção Própria)……………………………………………………………….403
Especificações………………………………………………………………………………………..403
Desmontagem da Embreagem da Tração Dianteira……………………………………………………………..404
Embreagem da Tração Dianteira — Vista Explodida…………………………………………………………..408
Montagem da Embreagem da Tração Dianteira………………………………………………………………..409
Montagem Final da TDM………………………………………………………………………………….416
Diferencial………………………………………………………………………………………………417
Especificações………………………………………………………………………………………..417
Trabalhos Preliminares…………………………………………………………………………………417
Remoção do Diferencial…………………………………………………………………………………418
Remoção do Diferencial…………………………………………………………………………………419
Desmontagem da Caixa do Diferencial……………………………………………………………………..419
Conjunto do Diferencial………………………………………………………………………………..422
Instalação do Diferencial………………………………………………………………………………427
Ajuste dos Rolamentos de Rolos Cônicos…………………………………………………………………..430
Ajuste da Folga Entre Dentes……………………………………………………………………………430
Montagem Final………………………………………………………………………………………..431
Transmissão da Bomba Hidráulica…………………………………………………………………………….433
Ferramentas Especiais………………………………………………………………………………….433
Especificações………………………………………………………………………………………..433
Especificação da Transmissão da Bomba……………………………………………………………………434
Recondicionamento do Acionamento da Bomba Hidráulica………………………………………………………435
Ajuste do Acionamento da Bomba Hidráulica………………………………………………………………..442
Reduções Finais…………………………………………………………………………………………..445
Ferramentas Especiais………………………………………………………………………………….445
Especificações………………………………………………………………………………………..446
Trabalhos Preliminares…………………………………………………………………………………446
Recondicionamento das Reduções Finais……………………………………………………………………447
Desmontagem das Reduções Finais…………………………………………………………………………455
Tomada de Potência………………………………………………………………………………………..463
Ferramentas Especiais………………………………………………………………………………….463
Ferramentas Especiais de Confecção Própria……………………………………………………………….464
Especificações………………………………………………………………………………………..465
Substituição do Retentor do Eixo de Saída………………………………………………………………..466
Substituição do Anel O da TDP Reversível…………………………………………………………………467
Separação da Caixa da TDP………………………………………………………………………………467
TDP (540 rpm) — Vista em Corte………………………………………………………………………….468
TDP (540/1000 rpm, Intercambiável) – Vista em Corte……………………………………………………….469
Separação da Embreagem da TDP…………………………………………………………………………..470
Reparação da Embreagem da TDP…………………………………………………………………………..470
Regulagem da Folga do Cubo……………………………………………………………………………..472
Instalação da Embreagem da TDP………………………………………………………………………….473
Troca do Freio da TDP………………………………………………………………………………….473
Eixo de Saída (540 rpm) — Vista em corte…………………………………………………………………474
Eixo de Saída e Contra-Eixo (540/1000 rpm, Intercambiável) – Vista em Corte………………………………….475
Desmontagem da Transmissão da TDP……………………………………………………………………….476
Reparação do Eixo de Saída……………………………………………………………………………..476
Eixo de Saída da TDP (540/1000 rpm Reversível)……………………………………………………………478
Reparação do Eixo de Saída……………………………………………………………………………..479
Contra Eixo da TDP (540/1000 rpm)……………………………………………………………………….480
Montagem da Transmissão da TDP………………………………………………………………………….481
Ajuste do Rolamento de Rolos Cônicos do Eixo de Saída……………………………………………………..481
Ajuste do Rolamento de Rolos Cônicos do Contra-eixo……………………………………………………….481
Instalação do Suporte e Ajuste dos Rolamentos Cônicos……………………………………………………..483
Instalação da Caixa da TDP……………………………………………………………………………..483
Remoção da Válvula Moduladora da TDP…………………………………………………………………….484
Recondicionamento da Válvula Moduladora da TDP……………………………………………………………484
Reparação da Eletroválvula……………………………………………………………………………..485
Instalação da Válvula Moduladora da TDP………………………………………………………………….486
Direção e Freios……………………………………………………………………………………………..487
Direção Hidrostática Eaton…………………………………………………………………………………489
Ferramentas Especiais………………………………………………………………………………….489
Ferramentas de Serviço…………………………………………………………………………………489
Especificações………………………………………………………………………………………..490
Remoção e Instalação da Válvula da Direção……………………………………………………………….490
Remoção do Painel de Instrumentos……………………………………………………………………….492
Válvula de Direção — Vista Explodida…………………………………………………………………….494
Desmontagem, Inspeção e Montagem da Válvula de Direção…………………………………………………….495
Montagem da Válvula da Direção………………………………………………………………………….496
Desmontagem do Corpo da Válvula da Direção……………………………………………………………….497
Componentes da Coluna da Direção………………………………………………………………………..501
Instalação da Unidade Hidrostática………………………………………………………………………502
Instalação da Coluna da Direção…………………………………………………………………………503
Direção Hidrostática Danfoss……………………………………………………………………………….505
Ferramentas Especiais………………………………………………………………………………….505
Remoção da Válvula da Direção…………………………………………………………………………..506
Desmontagem da Válvula de Direção……………………………………………………………………….506
Vista Explodida da Válvula de Direção……………………………………………………………………509
Montagem da Válvula de Direção………………………………………………………………………….510
Ajuste das Válvulas de Impacto………………………………………………………………………….517
Válvula do Freio………………………………………………………………………………………….519
Especificações………………………………………………………………………………………..519
Procedimentos Gerais de Reparo — Válvula do Freio…………………………………………………………520
Remoção da Válvula do Freio…………………………………………………………………………….521
Regulagem dos Pedais do Freio…………………………………………………………………………..521
Desmonte, Inspecione e Monte a Válvula do Freio…………………………………………………………..522
Sangria dos Freios…………………………………………………………………………………….526
Freios…………………………………………………………………………………………………..527
Ferramentas Especiais………………………………………………………………………………….527
Especificações………………………………………………………………………………………..528
Remoção dos Freios…………………………………………………………………………………….529
Conjunto do Freio — Vista Explodida……………………………………………………………………..530
Instalação do Freio……………………………………………………………………………………531
Verificação dos Êmbolos do Freio quanto a Movimento de Retorno e Vazamento…………………………………..532
Montagem final………………………………………………………………………………………..533
Sangria dos Freios…………………………………………………………………………………….533
Sistema Hidráulico……………………………………………………………………………………………535
Comandos da VCR…………………………………………………………………………………………..537
Informação Geral………………………………………………………………………………………537
Conexão do Cabo da VCR…………………………………………………………………………………537
Elementos de Atuação das VCR……………………………………………………………………………539
Regulagem do Cabo da VCR……………………………………………………………………………….540
Bomba Hidráulica e Bomba de Carga…………………………………………………………………………..541
Material de Serviço……………………………………………………………………………………541
Outros Materiais………………………………………………………………………………………542
Especificações………………………………………………………………………………………..543
Especificações………………………………………………………………………………………..543
Instruções de Reparação………………………………………………………………………………..544
Separação da Bomba de Carga…………………………………………………………………………….544
Recondicionamento da Bomba de Carga……………………………………………………………………..545
Instalação da Bomba de Carga……………………………………………………………………………547
Bomba de Carga – Verificação da Válvula do Óleo de Lubrificação…………………………………………….547
Reservatório de Óleo Hidráulico — Limitador………………………………………………………………548
Válvulas de Retenção dos Canos de Fugas………………………………………………………………….548
Substituição do Controlador da Bomba Hidráulica…………………………………………………………..548
Controlador da Bomba Hidráulica — Vista Explodida…………………………………………………………550
Desmontagem, Comprovação e Montagem do Controlador Hidráulico………………………………………………551
Regulagem do Controlador……………………………………………………………………………….552
Regulagem da Válvula de Compensação……………………………………………………………………..552
Ajuste da Válvula Sensora de Carga………………………………………………………………………553
Separação da Bomba Hidráulica…………………………………………………………………………..553
Instalação da Bomba Hidráulica………………………………………………………………………….554
Bomba Hidráulica de 40 cm3 — Vista explodida……………………………………………………………..556
Desmontagem, Comprovação e Montagem da Bomba Hidráulica……………………………………………………558
Ajuste da Pré-carga dos Rolamentos do Prato Oscilante……………………………………………………..562
Ajuste da Pré-carga dos Rolamentos do Eixo da Bomba……………………………………………………….563
Bomba de Engrenagens — (Eaton)……………………………………………………………………………..565
Especificações………………………………………………………………………………………..565
Instrução de Reparação…………………………………………………………………………………565
Componentes da Bomba…………………………………………………………………………………..566
Remoção………………………………………………………………………………………………567
Desmontagem da Bomba Hidráulica…………………………………………………………………………567
Inspeção……………………………………………………………………………………………..569
Montagem da Bomba Hidráulica……………………………………………………………………………570
Separação da Base da Bomba Hidráulica……………………………………………………………………572
Montagem da Base da Bomba………………………………………………………………………………572
Instalação da Bomba Hidráulica………………………………………………………………………….573
Colocação em Operação………………………………………………………………………………….574
Bomba de Engrenagens — (Albarus)……………………………………………………………………………575
Vista Explodida da Bomba de Engrenagem…………………………………………………………………..575
Desmontagem da Bomba…………………………………………………………………………………..575
Inspeção de Peças……………………………………………………………………………………..578
Instruções de Montagem da Bomba de Engrenagem…………………………………………………………….579
Troca do Retentor da Bomba de Engrenagens………………………………………………………………..582
Válvulas do Comando Hidráulico……………………………………………………………………………..585
Sistema Hidráulico — Instruções Gerais sobre Segurança e Reparação………………………………………….585
Ferramentas Especiais………………………………………………………………………………….585
Especificações………………………………………………………………………………………..587
Instruções de Reparação………………………………………………………………………………..588
Comando Direto do Elevador Hidráulico……………………………………………………………………588
Remoção da Válvula do Elevador Hidráulico………………………………………………………………..589
Reparação da Válvula do Elevador Hidráulico………………………………………………………………590
Comprovação da Profundidade de Montagem das Válvulas de Elevação e Descida…………………………………..593
Substituição do Motor de Passo………………………………………………………………………….593
Centragem do Motor de Passo…………………………………………………………………………….594
Instalação da Válvula do Elevador Hidráulico……………………………………………………………..595
Válvula do Eixo Oscilante (Versão Estreita) — Remoção e Instalação………………………………………….595
Recondicionamento da Válvula do Eixo Oscilante……………………………………………………………598
Substituição das Válvulas de Disco (Bomba de Pistões 100 L, Válvula 300)…………………………………….601
Substituição das Válvulas de Disco (Bomba de Engrenagens 60 L, Válvula 101 e 301……………………………..602
Reparação da Válvula Prioritária………………………………………………………………………..603
Comprovação da Válvula de Descarga………………………………………………………………………604
Comprovação da Válvula Prioritária………………………………………………………………………604
Substituição da Válvula Limitadora de Pressão do Sistema…………………………………………………..605
Substituição da Válvula Limitadora de Pressão da Direção…………………………………………………..605
Instalação da Válvula Priotirária de Entrada……………………………………………………………..606
Instalação da Válvula do Elevador Hidráulico……………………………………………………………..606
Separação dos Braços de Levante…………………………………………………………………………607
Instalação dos Engates Rápidos………………………………………………………………………….607
Instalação da Primeira VCR (válvula de controle remoto)……………………………………………………607
Instalação da Segunda VCR 101 ou 301…………………………………………………………………….608
Instalação da Terceira VCR 101 Lado Direito………………………………………………………………609
Separação da Válvula do Elevador Hidráulico………………………………………………………………609
Tampa com Canal Sensor de Carga…………………………………………………………………………610
Conjuntos AL79344 para 3ä. VCR Série 300 Com Bomba de Pistões………………………………………………613
Conjunto AL116912 para 3ä. VCR Série 301 Com Bomba de Engrenagens…………………………………………..614
Instalação dos Cabos das Alavancas de Controle das VCR…………………………………………………….615
Elevador Hidráulico e Cilindro do Elevador…………………………………………………………………..617
Especificações………………………………………………………………………………………..617
Unidade de Controle Eletrônico………………………………………………………………………….617
Extração do Sensor de Posição e do Setor Dentado………………………………………………………….617
Montagem do Segmento Dentado……………………………………………………………………………618
Montagem do Sensor de Posição…………………………………………………………………………..619
Instalação do Sensor de Posição…………………………………………………………………………619
Eixo Oscilante — Remoção e Instalação do Eixo Oscilante……………………………………………………621
Eixo Oscilante — Remoção dos Cilindros do Eixo Oscilante…………………………………………………..624
Eixo Oscilante — Recondicionamento dos Cilindros do Eixo Oscilante………………………………………….624
Eixo Oscilante — Instalação dos Cilindros do Eixo Oscilante………………………………………………..626
Sensor de Tração/Sensibilidade……………………………………………………………………………..627
Remoção dos Braços de Levante…………………………………………………………………………..627
Ferramenta Hidráulica para Prensar para Fora os Sensores de Tração………………………………………….628
Remoção dos Sensores…………………………………………………………………………………..629
Montagem dos Pinos Sensores de Tração……………………………………………………………………630
Montagem dos Pinos Sensores de Tração……………………………………………………………………630
Verificação e Ajuste do Sensor de Tração…………………………………………………………………631
Válvulas e Conexões do Controle Remoto………………………………………………………………………633
Ferramenta Especial de Confecção Própria…………………………………………………………………633
Outros Materiais………………………………………………………………………………………634
Especificações………………………………………………………………………………………..635
Instruções de Reparação………………………………………………………………………………..636
Identificação das Válvulas de Controle Remoto…………………………………………………………….636
Separação da Válvula de Controle Remoto………………………………………………………………….636
Válvula de Controle Remoto Série 100…………………………………………………………………….638
Desmontagem, Inspeção e Montagem da Válvula de Controle Remoto Série 101…………………………………….639
Desmontagem, Inspeção e Montagem da Válvula de Controle Remoto (VCR) Série 300……………………………….642
Instalação das Válvulas de Controle Remoto……………………………………………………………….648
Substituição das Válvulas de Disco………………………………………………………………………649
Instalação da Tampa……………………………………………………………………………………649
Regulagem da Pressão com as Válvulas de Controle Remoto……………………………………………………650
Engates Rápido — Manutenção…………………………………………………………………………….651
Montagem do Engate Rápido………………………………………………………………………………652
Eixo Dianteiro……………………………………………………………………………………………….653
Ferramentas Especiais……………………………………………………………………………………..655
Ferramentas Especiais Para Desmontagem/Montagem do Eixo Dianteiro Tracionado…………………………………655
Ferramentas Especiais Diversas………………………………………………………………………….655
Separação e Instalação de Componentes/Eixo Dianteiro………………………………………………………….657
Separação do Eixo Dianteiro 4×2…………………………………………………………………………657
Instalação do Eixo Dianteiro 4×2………………………………………………………………………..659
Remoção da Ponte da Tração Dianteira…………………………………………………………………….660
Instalação do Eixo da Tração Dianteira…………………………………………………………………..662
Suporte do Eixo Dianteiro………………………………………………………………………………….665
Especificações………………………………………………………………………………………..665
Ferramenta de Confecção Própria…………………………………………………………………………665
Separação do Suporte do Eixo Dianteiro…………………………………………………………………..666
Instalação do Suporte do Eixo Dianteiro………………………………………………………………….670
Eixo Dianteiro 4 x 2………………………………………………………………………………………671
Especificações………………………………………………………………………………………..671
Desmontagem do Eixo Dianteiro 4 x 2……………………………………………………………………..672
Montagem do Eixo Dianteiro……………………………………………………………………………..673
Regulagem da Folga Axial da Ponta de Eixo………………………………………………………………..674
Montagem do Cubo de Roda……………………………………………………………………………….675
Montagem dos Rolamentos das Rodas……………………………………………………………………….676
Montagem do Pivô Central do Eixo 4×2…………………………………………………………………….677
Pivô do Eixo Dianteiro — Vista em Corte………………………………………………………………….678
Instalação do Eixo Dianteiro 4×2………………………………………………………………………..678
Instalação da Barra da Direção………………………………………………………………………….679
Verificação da Convergência…………………………………………………………………………….680
Ajuste da Convergência…………………………………………………………………………………680
Cilindro de Direção — Eixo 4×2……………………………………………………………………………..681
Informações Gerais…………………………………………………………………………………….681
Ferramentas Especiais………………………………………………………………………………….681
Especificações………………………………………………………………………………………..682
Remoção do Cilindro de Direção………………………………………………………………………….682
Desmontagem do Cilindro Hidráulico da Direção…………………………………………………………….683
Montagem do Cilindro Hidráulico…………………………………………………………………………686
Instalação do Cilindro da Direção……………………………………………………………………….687
Rodas Dianteiras e Traseiras……………………………………………………………………………….691
Ferramentas Especiais………………………………………………………………………………….691
Especificações………………………………………………………………………………………..692
Remoção de Rodas Dianteiras ou Traseiras…………………………………………………………………693
Montagem da Roda Traseira (Eixo com Pinhão e Cremalheira)………………………………………………….694
Fixação do Aro Fundido…………………………………………………………………………………694
Instalação da Roda Dianteira……………………………………………………………………………695
Instalação da Roda Traseira…………………………………………………………………………….695
Chassis Principal…………………………………………………………………………………………697
Ferramentas Especiais Diversas………………………………………………………………………….697
Ferramentas Especiais de Confecção Própria……………………………………………………………….698
Separação do Chassis Principal — Trator 6300/6405…………………………………………………………699
Depósito de Combustível………………………………………………………………………………..701
Eixo Articulado Universal………………………………………………………………………………702
Instalação do Chassis Principal…………………………………………………………………………705
Instalação Final………………………………………………………………………………………706
Ajuste Final………………………………………………………………………………………….707
Separação do Chassis Principal — Tratores 6600/6605……………………………………………………….708
Depósito de Combustível………………………………………………………………………………..709
Eixo Articulado Universal – Separação……………………………………………………………………710
Instalação das Metades do Chassis Principal………………………………………………………………712
Instalação Final e Aperto dos Parafusos………………………………………………………………….713
Verificação Final……………………………………………………………………………………..713
Barra de Tração…………………………………………………………………………………………..715
Barra de Tração Oscilante………………………………………………………………………………715
Regulagem do Suporte de Fixação…………………………………………………………………………715
Plataforma e Cabine do Operador………………………………………………………………………………..717
Remoção e Instalação da Plataforma do Operador……………………………………………………………….719
Plataforma de Operação, Remoção e Instalação……………………………………………………………..719
Remoção do Capô……………………………………………………………………………………….721
Retirada do Chicote Elétrico……………………………………………………………………………722
Desmontagem Diversas…………………………………………………………………………………..724
Montagem Final………………………………………………………………………………………..727
Sistema de Ar Condicionado…………………………………………………………………………………729
Sistema de Ar Condicionado (Resumo de Referências)………………………………………………………..729
Ferramentas Especiais………………………………………………………………………………….730
Especificações………………………………………………………………………………………..732
Torque de Aperto das Mangueiras de Refrigerante…………………………………………………………..733
Normas de Segurança……………………………………………………………………………………733
Manejo do Refrigerante…………………………………………………………………………………734
Em Caso de Emergência………………………………………………………………………………….734
Equipamento de Segurança……………………………………………………………………………….734
Armazenamento dos Recipientes de Refrigerante…………………………………………………………….735
Refrigerante R134a…………………………………………………………………………………….735
Importante……………………………………………………………………………………………736
Outro Material………………………………………………………………………………………..736
Especificações………………………………………………………………………………………..737
Informações Gerais…………………………………………………………………………………….738
Enchendo o Cilindro……………………………………………………………………………………739
Limpeza do Sistema de Ar Condicionado……………………………………………………………………740
Evacuação do Sistema…………………………………………………………………………………..741
Adição de Óleo no Sistema de Ar Condicionado……………………………………………………………..742
Carga do Sistema de Ar-condicionado……………………………………………………………………..743
Teste de Fugas………………………………………………………………………………………..744
Separação do Compressor………………………………………………………………………………..745
Verificação do Nível do Compressor………………………………………………………………………745
Desmontagem da Embreagem do Compressor…………………………………………………………………..746
Comprovação da Separação do Cubo da Embreagem…………………………………………………………….748
Instalação do Compressor……………………………………………………………………………….748
Separação e Instalação do Condensador……………………………………………………………………749
Separação e Instalação do Secador……………………………………………………………………….750
Substituição da Válvula de Expansão……………………………………………………………………..751
Separação e Instalação do Evaporador e da Válvula de Expansão………………………………………………752
Instalação das Mangueiras de Evacuação de Água de Condensação………………………………………………752
Disposição das Mangueiras de Evacuação da Água de Condensação………………………………………………753
Separação e Instalação do Termostato…………………………………………………………………….754
Separação e Instalação do Interruptor de Alta/baixa Pressão………………………………………………..754
Bomba de Vácuo — Informações Gerais……………………………………………………………………..755
Sistema de Calefação………………………………………………………………………………………757
Sistema de Calefação (Resumo de Referências)……………………………………………………………..757
Ventilador e Calefator, Desmontagem……………………………………………………………………..758
Retirada do Filtro de Ar da Cabine………………………………………………………………………759
Separação e Instalação do Ventilador…………………………………………………………………….760
Separação e Instalação do Regulador de Calefação………………………………………………………….760
Separação da Carcaça do Calefator/Evaporador……………………………………………………………..761
Cabine…………………………………………………………………………………………………..763
Especificações………………………………………………………………………………………..763
Separação da Estrutura de Proteção da Cabine……………………………………………………………..764
Diversos…………………………………………………………………………………………………765
Tabela de Conversão……………………………………………………………………………………765
Ferramentas Confeccionadas Pelo Concessionário…………………………………………………………………..767
Ferramentas de Confecção Própria……………………………………………………………………………769
Ferramentas de Confecção Própria………………………………………………………………………..769
Página…………………………………………………………………………………………………………. 3
Seção 05……………………………………………………………………………………………………. 7

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
• The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
• Need any other service / repair / parts manual, please feel free to contact us at heydownloadss @gmail.com . We may surprise you with a nice offer

S.V
