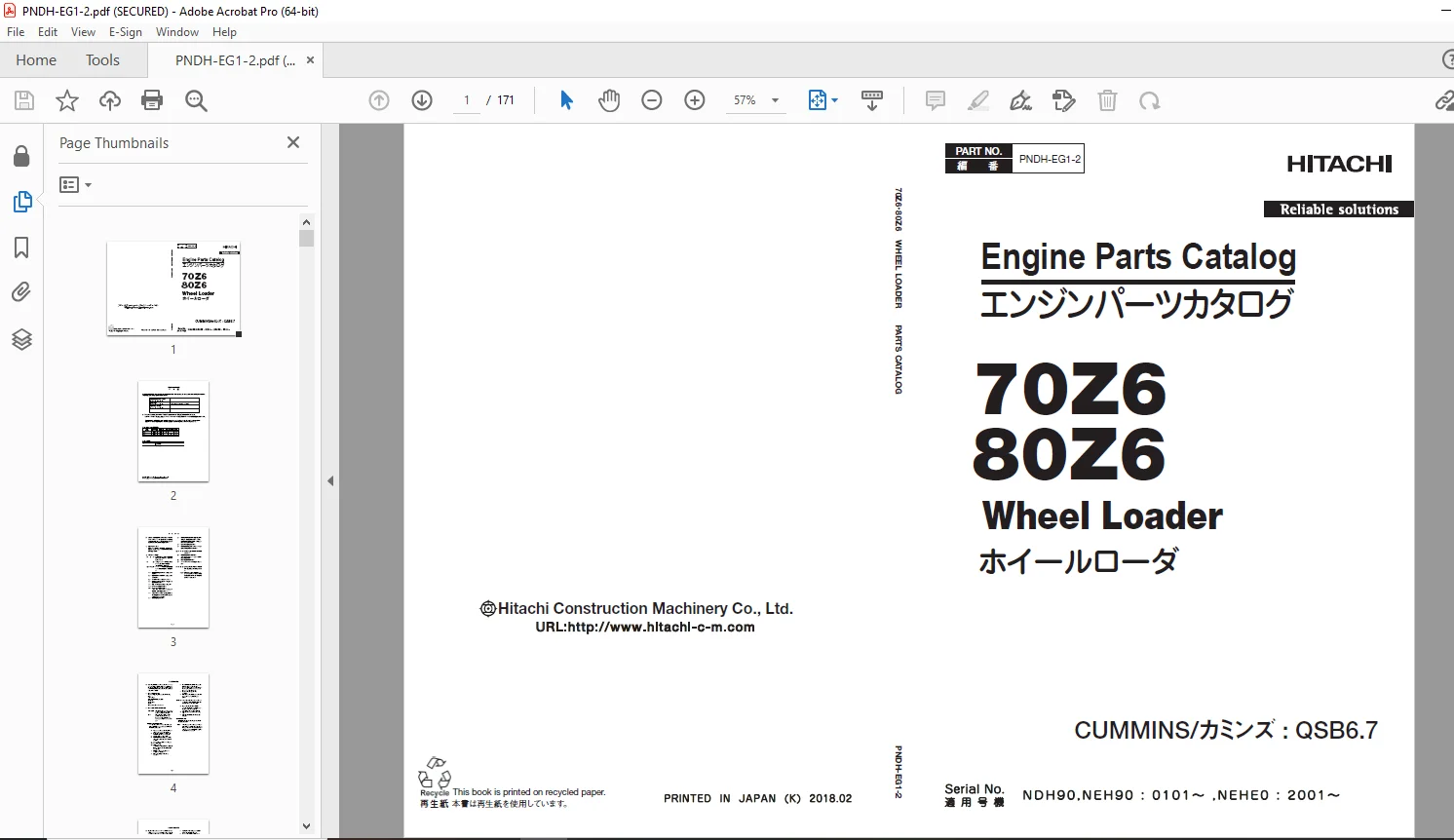

Hitachi 70Z6 80Z6 Wheel Loader Cummins QSB6.7 Engine Parts Manual – PDF

Language : English, Japanese
Pages : 171
Downloadable : Yes
File Type : PDF

SET,UPPER ENGINE GASKET エンジンガスケット（上側） 0101-,2001- 001
SET,LOWER ENGINE GASKET エンジンガスケット（下側） 0101-,2001- 003
AIR HEATER STARTING AID エアヒータ始動補助0101-,2001- 005
APPROVAL,AGENCY 認証銘板0101-,2001- 007
REAR GEAR HOUSING ギヤハウジング0101-,2001- 009
BLOCK,CYLINDER シリンダーブロック0101-,2001- 011
CRANKSHAFT AND BEARINGS クランクシャフト、ベアリング0101-,2001- 013
VALVE TAPPETS バルブタペット0101-,2001- 015
CRANKCASE BREATHER クランクケース、ブリーザ0101-,2001- 017
COO HEATER STARTING AID クーラントヒータ始動補助0101-,2001- 019
VIBRATION DAMPER バイブレーションダンパー0101-,2001- 021
DRAIN LOCATION ドレン用品0101-,2001- 023
MOUNTING,RER GER TRA ACC リアギヤマウント0101-,2001- 025
THERMOSTAT サーモスタット0101-,2001- 027
ALTERNATOR オルタネータ0101-,2001- 029
ALTERNATOR MOUNTING オルタネータマウント0101-,2001- 031
DRIVE,FAN ファンドライブ0101-,2001- 033
FAN DRIVE MOUNTING ファンドライブマウント0101-,2001- 035
FUEL FILTER LOCATION 燃料フィルタ0101-,2001- 037
FUEL FILTER PLUMBING 燃料フィルタ配管0101-,2001- 039

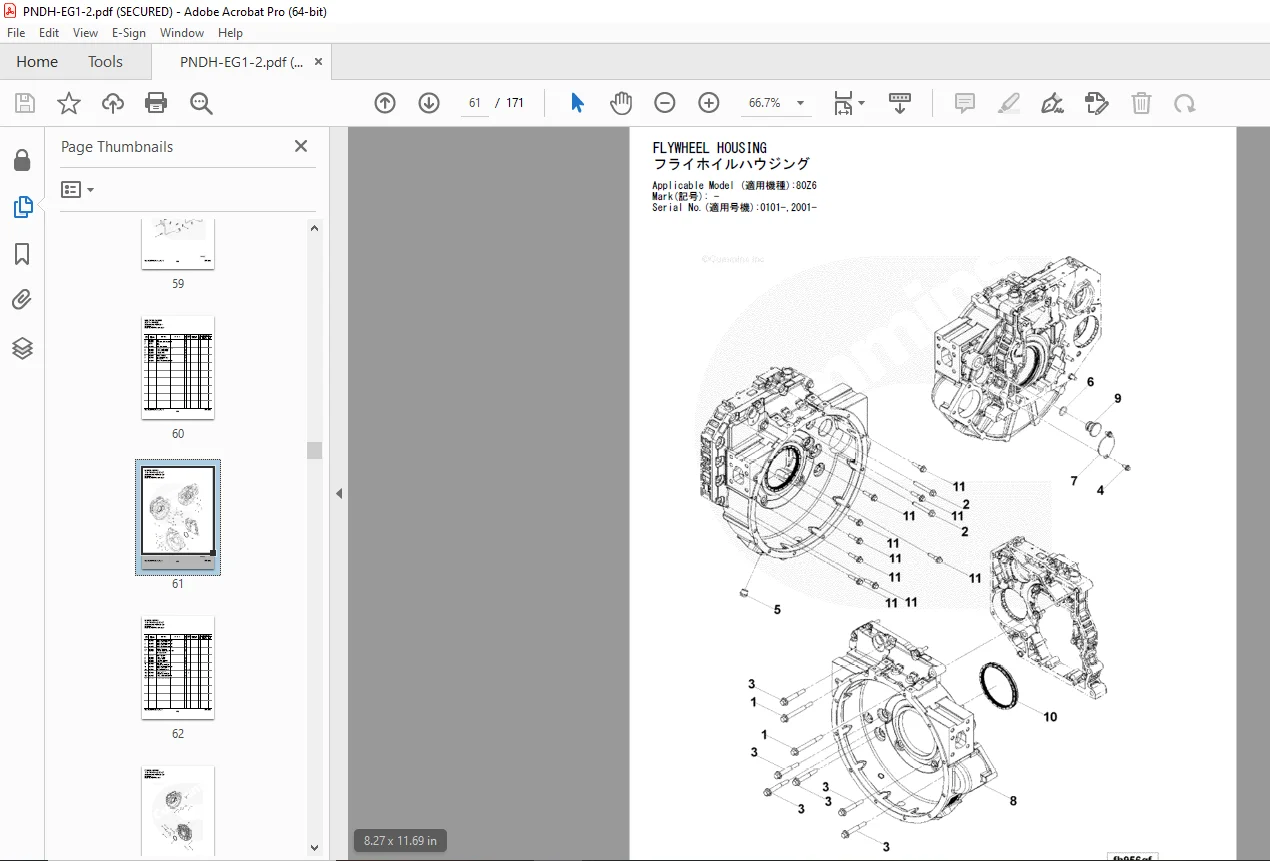

FLYWHEEL HOUSING フライホイルハウジング80Z6 0101-,2001- 041
FLYWHEEL HOUSING フライホイルハウジング70Z6 0101- 043
FLYWHEEL HOUSING MOUNTING フライホイルハウジングマウント0101-,2001- 045
FUEL PUMP 燃料ポンプ0101-,2001- 047
ACCESSORIES,FUEL SYSTEM 燃料システムアクセサリ0101-,2001- 049
FUEL PLUMBING 燃料配管0101-,2001- 051
FLYWHEEL フライホイル80Z6 0101-,2001- 053
FLYWHEEL フライホイル70Z6 0101-,2001- 055
FLYWHEEL MOUNTING (1) フライホイルマウント (1) 0101-,2001- 057
FLYWHEEL MOUNTING (2) フライホイルマウント (2) 0101-,2001- 059
COVER,FRONT GEAR フロントギヤカバー0101-,2001- 061
CABIN HEATER PLUMBING ヒーター配管0101-,2001- 063
AUXILIARY PUMP MOUNTING 予備ポンプマウント0101-,2001- 065
AIR INTAKE CONNECTION インテークエア配管0101-,2001- 067
AIR INTAKE CONNECTION PARTS インテークエア配管用品0101-,2001- 069
AIR INTAKE MANIFOLD インテークエアマニホールド0101-,2001- 071
AIR TRANSFER CONNECTION エアトランスファー配管0101-,2001- 073
LIFTING ARRANGEMENT リフティングアレンジメント0101-,2001- 075
LIFTING BRACKET MOUNTING リフティングブラケットマウント0101-,2001- 077
COOLER,ENGINE OIL エンジンオイルクーラ80Z6 0101-,2001- 079
COOLER,ENGINE OIL エンジンオイルクーラ70Z6 0101- 081
FILTER,FULL FLOW OIL フルフローフィルタ0101-,2001- 083
GAUGE,OIL LEVEL エンジンオイルレベルゲージ0101-,2001- 085
LUBRICATING OIL PUMP (1) 潤滑オイルポンプ (1) 0101-,2001- 087
LUBRICATING OIL PUMP (2) 潤滑オイルポンプ (2) 0101-,2001- 089
OIL FILL ARRANGEMENT オイルフィルタアレンジメント0101-,2001- 091
PAN,OIL オイルパン0101-,2001- 093
ACCESSORY DRIVE PULLEY ドライブプーリー0101-,2001- 095
ENGINE CONTROL MODULE エンジンコントロールモジュール0101-,2001- 097
CAMSHAFT カムシャフト0101-,2001- 099
CYLINDER HEAD シリンダーヘッド0101-,2001- 101
INJECTOR インジェクター0101-,2001- 103
CONNECTING ROD AND PISTON コネクティングロッド、ピストン0101-,2001- 105
INJECTOR PLUMBING インジェクター配管0101-,2001- 107
TURBOCHARGER (1) ターボチャージャー (1) 0101-,2001- 109
TURBOCHARGER (2) ターボチャージャー (2) 0101-,2001- 111

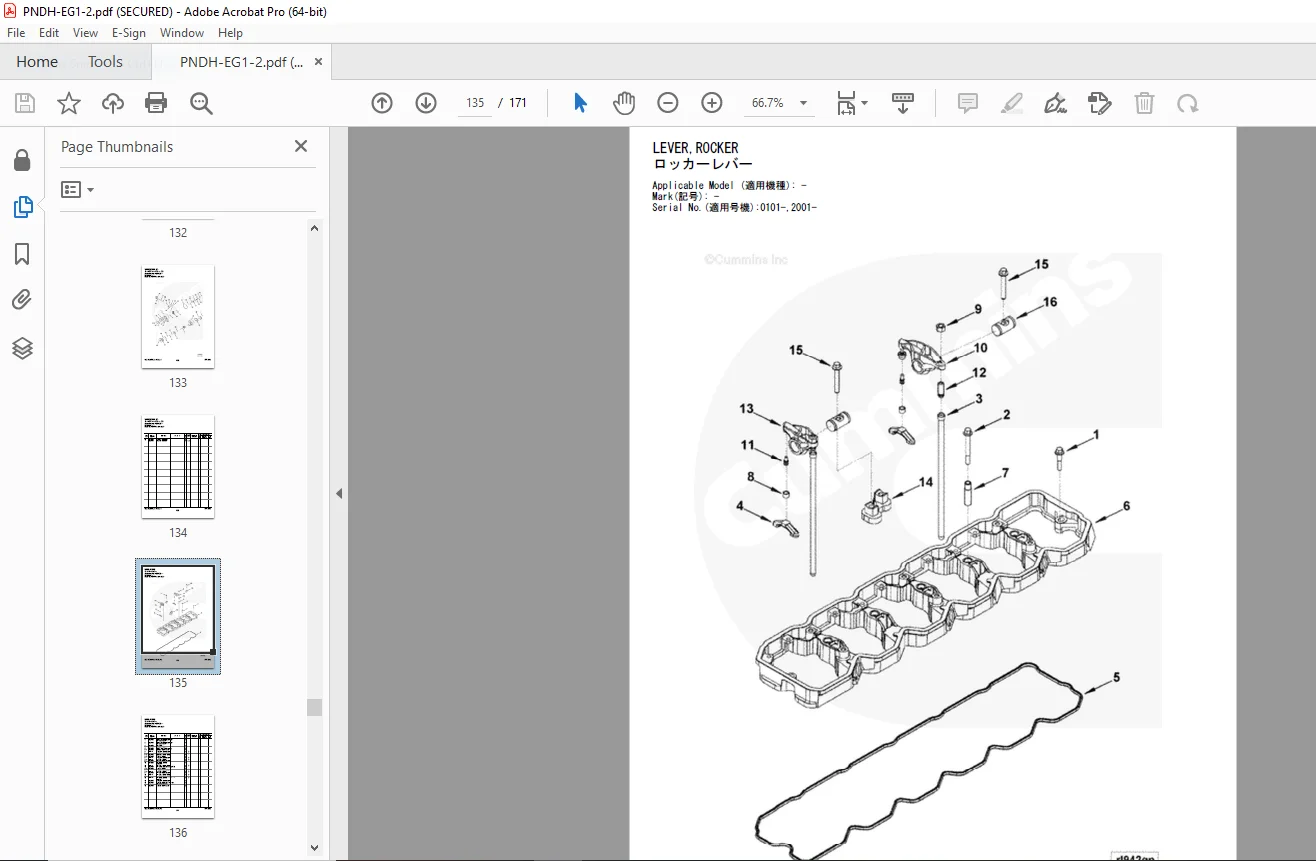

LEVER,ROCKER ロッカーレバー0101-,2001- 113
ENGINE COOLANT VENT エンジンクーラントベント0101-,2001- 115
FLUID LEVEL SENSOR レベルセンサー0101-,2001- 117
HEAT SHIELD ヒートシールド0101-,2001- 119
STARTING MOTOR MOUNTING スターターモータマウント0101-,2001- 121
STARTING MOTOR スターターモータ0101-,2001- 123
TURBOCHARGER ARRANGEMENT ターボチャージャーアレンジメント0101-,2001- 125
COOLER,TOR CONVERTER OIL トルクコンバータオイルクーラ0101-,2001- 127
GROUP NAME 装置名称
PLUMBING,TURBOCHARGER ターボチャージャー配管0101-,2001- 129
VALVE COVER ARRANGEMENT バルブカバーアレンジメント0101-,2001- 131
CONNECTION,WATER INLET ウォーターインレット配管0101-,2001- 133
CONNECTION,WATER OUTLET ウォーターアウトレット配管0101-,2001- 135
WATER PUMP DRIVE ウォーターポンプドライブ0101-,2001- 137
BELT TENSIONER ベルト調整装置0101-,2001- 139
WATER PUMP ウォーターポンプ0101-,2001- 141
ENGINE CONTROL WRG HARNESS エンジンコントロールハーネス0101-,2001- 143
EXHAUST OUTLET CONNECTION エキゾーストアウトレット配管0101-,2001- 145

According to Hitachi’s continuous effort to improve the product quality, descriptions in the Parts Catalog may be slightly different from your machine. If any questionable points are found, feel free to contact your nearest Hitachi dealer.

When ordering parts, please specify the following items.

(1) Model/type

(2) Product Identification Number

(3) Part No.

(4) Part Name

(5) Q’ty

(6) Purchaser’s Name and Address

When the part is used as an inner part of an assembly part, the mark ”＊” is shown in front of the part name.

Q’TY: Q’ty shows the quantity used for a particular single hydraulic unit, however quantity of components shows the quantity for one assembly part.

SYMBOLS USED IN THIS BOOK: The symbols shown in the service code and interchangeability columns are used to indicate the following information.

W: Requires additional processing at the job site. Ask your nearest Hitachi dealer.

D: Impossible to replace as a single part. Replace the part in an assembly unit.

K: Contained in the service part kit.

R: Indicate that the quantity of the part like shims differs depending on the machine serial No.

S: To be supplied as repair or service parts.

OS: Over-sized parts US: Undersized parts (Part with mark “OS, or US” is described in the next column under the standard size part column.) #: Indicates newly added parts to the equipment or component.

Y: Interchangeable part without any constraint.
