Komatsu 107E-1 Serie Motor Manual de Oficina KPBM310800 – PDF DOWNLOAD (Portuguese)

Description

Komatsu 107E-1 Serie Motor Manual de Oficina KPBM310800 – PDF DOWNLOAD (Portuguese)

FILE DETAILS:

Komatsu 107E-1 Serie Motor Manual de Oficina KPBM310800 – PDF DOWNLOAD (Portuguese)

Language : English
Pages : 160
Downloadable : Yes
File Type : PDF
Size: 3.16 MB

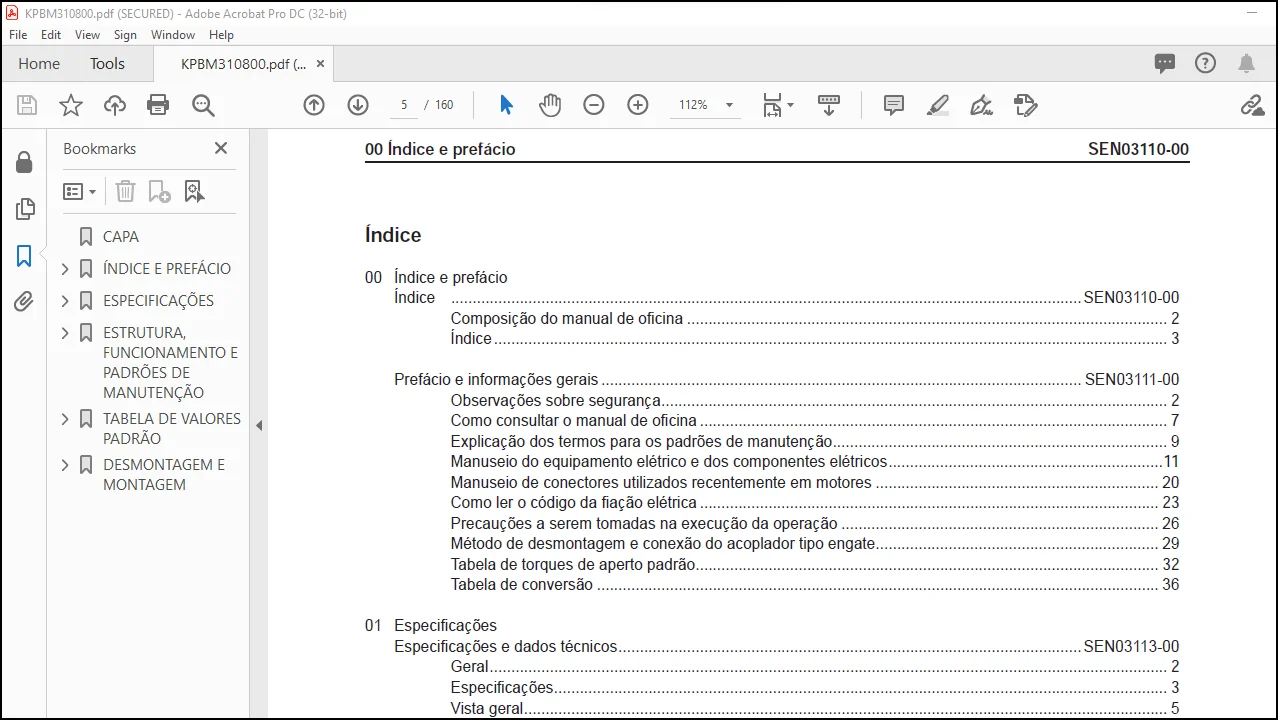

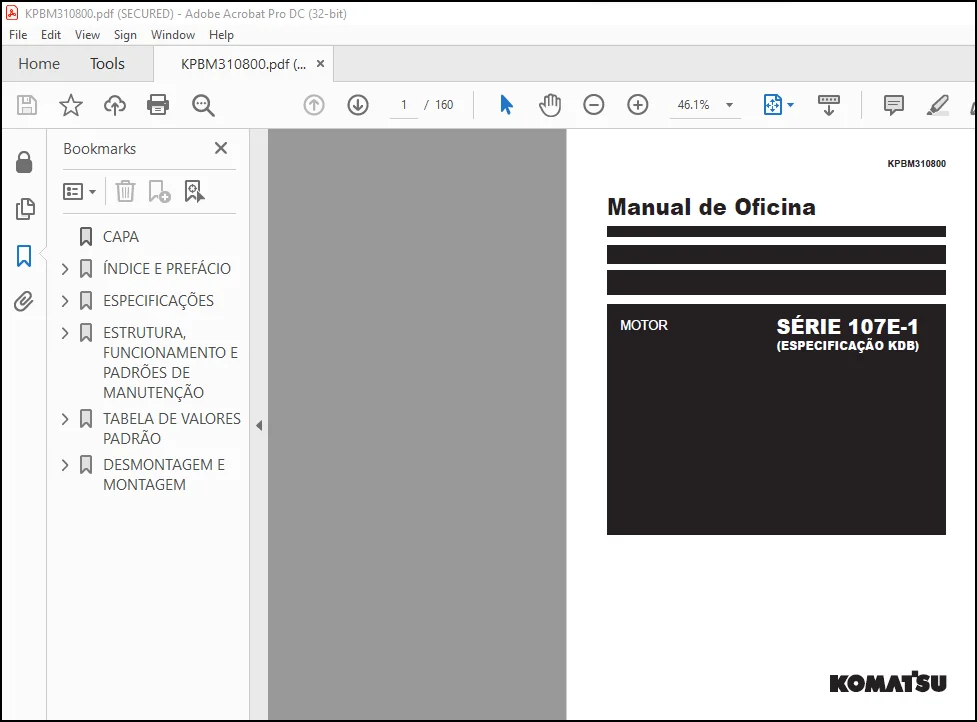

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Komatsu 107E-1 Serie Motor Manual de Oficina KPBM310800 – PDF DOWNLOAD (Portuguese)

1. Composição do manual de oficina
Este manual contém as informações técnicas necessárias para os serviços executados em uma oficina. Para facilitar
seu entendimento, o manual é dividido nas seguintes seções:
00. Índice e prefácio
Esta seção apresenta a lista de manuais de oficina, índice, algumas informações básicas e informações sobre
segurança.
01. Especificações
Esta seção explica as especificações da máquina.
10. Estrutura, funcionamento e padrões de manutenção
Esta seção traz explicações sobre os valores de estrutura, funcionamento e padrões de manutenção para cada
componente. A subseção de estrutura e funcionamento explica a estrutura e o funcionamento de cada componente.
Serve não só para obter entendimento da estrutura, mas também como material de referência para o
diagnóstico de falhas. A subseção padrões de manutenção explica os critérios e soluções para a desmontagem
e a execução do serviço.
20. Tabela de valores padrão
Esta seção apresenta os valores padrão da nova máquina e os critérios de avaliação para os testes, ajustes e
diagnósticos de falha. Esta tabela de valores padrão é utilizada na verificação destes mesmos valores durante as
operações de testes e ajustes, e também para fazer a avaliação das peças durante o diagnóstico de falhas.
30. Testes e ajustes
Esta seção apresenta os instrumentos de medição e explica quais os métodos de medição para fazer os testes e
ajustes, bem como o método de ajuste de cada peça. Os valores padrão e os critérios de avaliação para os testes
e ajustes são explicados na seção Testes e Ajustes.
40. Diagnóstico de falhas
Esta seção explica como localizar as peças que apresentam falhas e como corrigi-las. O diagnóstico de falhas é
dividido pelos modos de falhas. O modo “S” do diagnóstico de falhas relacionado ao motor poderá também ser
explicado no Volume do chassi e no Volume do motor. Neste caso, consulte o Volume do chassi.
50. Desmontagem e montagem
Esta seção traz explicações sobre as ferramentas especiais e os procedimentos para a remoção, instalação,
desmontagem e montagem de cada componente, bem como as precauções a serem tomadas em cada uma
dessas operações. Além disso, apresenta também o torque de aperto e a quantidade e o peso dos materiais de
revestimento, óleo, graxa e líquido de arrefecimento, necessários para a execução do trabalho.
90. Diagramas e desenhos (volume do chassi) / Reparo e substituição das peças (volume do motor)
• Volume do chassi
Esta seção apresenta os diagramas do circuito hidráulico e do circuito elétrico.
• Volume do motor
Esta seção explica os métodos de reprodução, reparo e substituição das peças.

TABLE OF CONTENTS:

Komatsu 107E-1 Serie Motor Manual de Oficina KPBM310800 – PDF DOWNLOAD (Portuguese)

CAPA……………………………………………………………….. 1
ÍNDICE E PREFÁCIO……………………………………………………. 3
ÍNDICE………………………………………………………….. 3
Composição do manual de oficina………………………………… 4
Índice………………………………………………………. 5
PREFÁCIO E INFORMAÇÕES GERAIS……………………………………… 9
Observações sobre segurança……………………………………. 10
Como consultar o manual de oficina……………………………… 15
Explicação dos termos dos padrões de manutenção………………….. 17
Manuseio do equipamento elétrico e dos componentes hidráulicos…….. 19
Conectores utilizados recentemente nos motores Tier 3…………….. 28
Como ler o código da fiação elétrica……………………………. 31
Precauções na execução das operações……………………………. 34
Método de desmontagem e conexão do acoplador tipo dinamômetro……… 37
Tabela de torques de aperto padrão……………………………… 40
Tabela de conversão…………………………………………… 44
ESPECIFICAÇÕES………………………………………………………. 51
ESPECIFICAÇÕES E DADOS TÉCNICOS……………………………………. 51
Geral……………………………………………………….. 52
Especificações……………………………………………….. 53
Vista geral………………………………………………….. 55
Tabela de dimensões…………………………………………… 63
Curvas de desempenho do motor………………………………….. 64
ESTRUTURA, FUNCIONAMENTO E PADRÕES DE MANUTENÇÃO………………………… 69
Sistema de admissão e escapamento………………………………….. 70
Sistema de admissão…………………………………………… 70
Sistema do escapamento………………………………………… 71
Sistema do óleo lubrificante………………………………………. 73
Sistema de arrefecimento………………………………………….. 77
Sistema de combustível……………………………………………. 78
Padrões de manutenção…………………………………………….. 83
Turboalimentador……………………………………………… 83
Cabeçote do cilindro………………………………………….. 84
Bloco do cilindro…………………………………………….. 86
Virabrequim………………………………………………….. 88
Pistão, anel do pistão e pino do pistão…………………………. 90
Biela……………………………………………………….. 91
Amortecedor de vibrações………………………………………. 92
Engrenagem de distribuição…………………………………….. 93
Eixo de cames………………………………………………… 94
Válvula e guia da válvula……………………………………… 96
Balancim, eixo e tucho………………………………………… 98
Volante e carcaça do volante……………………………………100
Bomba de óleo…………………………………………………102
TABELA DE VALORES PADRÃO………………………………………………105
Tabela de valores padrões para testes, ajustes e diagnóstico de falhas….106
Critério de testes de desempenho e padrão de amaciamento………………108
DESMONTAGEM E MONTAGEM………………………………………………..111
INFORMAÇÕES GERAIS SOBRE MONTAGEM E DESMONTAGEM………………………111
Como ler este manual…………………………………………..112
Lista dos materiais de recobrimento……………………………..114
Lista das ferramentas especiais…………………………………117
DESMONTAGEM E MONTAGEM, PARTE 1…………………………………….119
Desmontagem geral do motor……………………………………..120
DESMONTAGEM E MONTAGEM, PARTE 2…………………………………….135
Montagem geral do motor………………………………………..136

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]
