Komatsu WB93S-5 Bachhoe Loader Operation & Maintenance Manual – PDF DOWNLOAD
SN : WB93S-5 F50003 and up

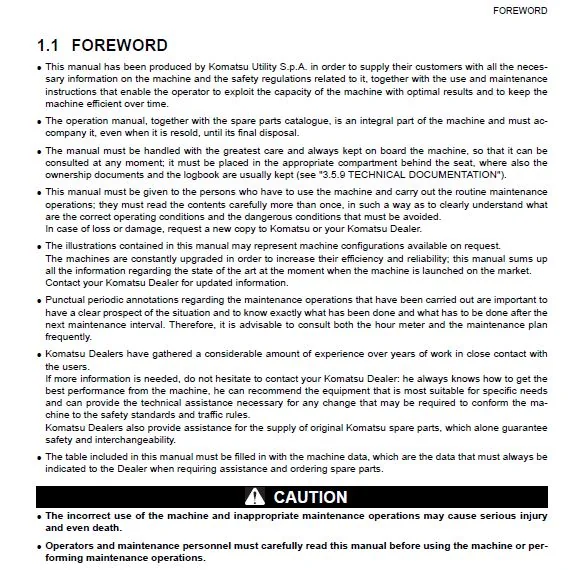

FOREWORD
q This manual has been produced by Komatsu Utility S.p.A. in order to supply their customers with all the necessary
information on the machine and the safety regulations related to it, together with the use and maintenance
instructions that enable the operator to exploit the capacity of the machine with optimal results and to keep the
machine efficient over time.
q The operation manual, together with the spare parts catalogue, is an integral part of the machine and must accompany
it, even when it is resold, until its final disposal.
q The manual must be handled with the greatest care and always kept on board the machine, so that it can be
consulted at any moment; it must be placed in the appropriate compartment behind the seat, where also the
ownership documents and the logbook are usually kept (see “3.5.9 TECHNICAL DOCUMENTATION”).
q This manual must be given to the persons who have to use the machine and carry out the routine maintenance
operations; they must read the contents carefully more than once, in such a way as to clearly understand what
are the correct operating conditions and the dangerous conditions that must be avoided.
In case of loss or damage, request a new copy to Komatsu or your Komatsu Dealer.
q The illustrations contained in this manual may represent machine configurations available on request.
The machines are constantly upgraded in order to increase their efficiency and reliability; this manual sums up
all the information regarding the state of the art at the moment when the machine is launched on the market.
Contact your Komatsu Dealer for updated information.
q Punctual periodic annotations regarding the maintenance operations that have been carried out are important to
have a clear prospect of the situation and to know exactly what has been done and what has to be done after the
next maintenance interval. Therefore, it is advisable to consult both the hour meter and the maintenance plan
frequently.
q Komatsu Dealers have gathered a considerable amount of experience over years of work in close contact with
the users.
If more information is needed, do not hesitate to contact your Komatsu Dealer: he always knows how to get the
best performance from the machine, he can recommend the equipment that is most suitable for specific needs
and can provide the technical assistance necessary for any change that may be required to conform the machine
to the safety standards and traffic rules.
Komatsu Dealers also provide assistance for the supply of original Komatsu spare parts, which alone guarantee
safety and interchangeability.
q The table included in this manual must be filled in with the machine data, which are the data that must always be
indicated to the Dealer when requiring assistance and ordering spare parts.

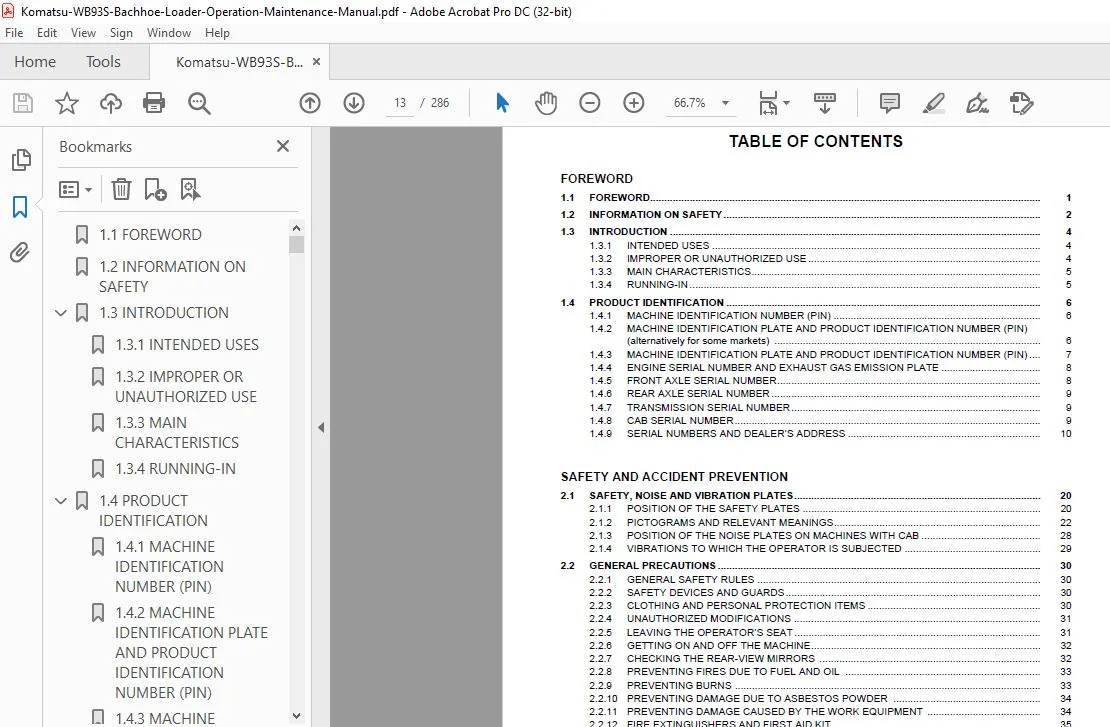

TABLE OF CONTENTS:
Komatsu WB93S-5 Bachhoe Loader Operation & Maintenance Manual – PDF DOWNLOAD
1 1 FOREWORD 1
1 2 INFORMATION ON SAFETY 2
1 3 INTRODUCTION 4
1 3 1 INTENDED USES 4
1 3 2 IMPROPER OR UNAUTHORIZED USE 4
1 3 3 MAIN CHARACTERISTICS 5
1 3 4 RUNNING-IN 5
1 4 PRODUCT IDENTIFICATION 6
1 4 1 MACHINE IDENTIFICATION NUMBER (PIN) 6
1 4 2 MACHINE IDENTIFICATION PLATE AND PRODUCT IDENTIFICATION NUMBER (PIN)
(alternatively for some markets) 6
1 4 3 MACHINE IDENTIFICATION PLATE AND PRODUCT IDENTIFICATION NUMBER (PIN)

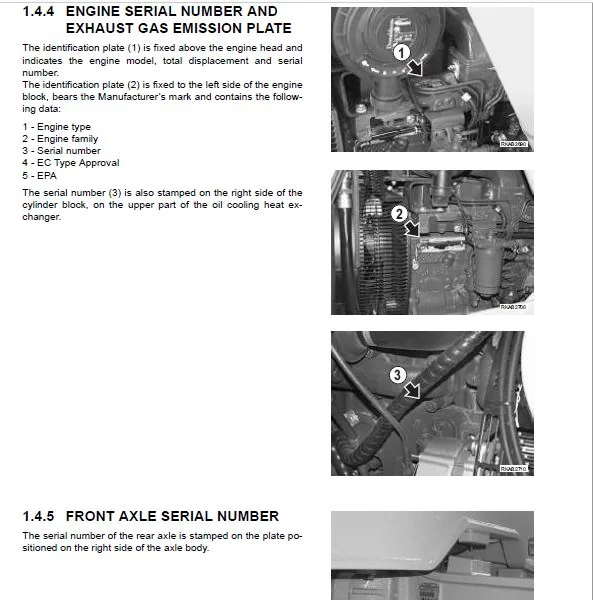

1 4 4 ENGINE SERIAL NUMBER AND EXHAUST GAS EMISSION PLATE 8
1 4 5 FRONT AXLE SERIAL NUMBER 8
1 4 6 REAR AXLE SERIAL NUMBER 9
1 4 7 TRANSMISSION SERIAL NUMBER 9
1 4 8 CAB SERIAL NUMBER 9
1 4 9 SERIAL NUMBERS AND DEALER’S ADDRESS 10
SAFETY AND ACCIDENT PREVENTION
2 1 SAFETY, NOISE AND VIBRATION PLATES 20
2 1 1 POSITION OF THE SAFETY PLATES 20
2 1 2 PICTOGRAMS AND RELEVANT MEANINGS 22
2 1 3 POSITION OF THE NOISE PLATES ON MACHINES WITH CAB 28
2 1 4 VIBRATIONS TO WHICH THE OPERATOR IS SUBJECTED 29
2 2 GENERAL PRECAUTIONS 30
2 2 1 GENERAL SAFETY RULES 30
2 2 2 SAFETY DEVICES AND GUARDS 30
2 2 3 CLOTHING AND PERSONAL PROTECTION ITEMS 30
2 2 4 UNAUTHORIZED MODIFICATIONS 31
2 2 5 LEAVING THE OPERATOR’S SEAT 31
2 2 6 GETTING ON AND OFF THE MACHINE 32
2 2 7 CHECKING THE REAR-VIEW MIRRORS 32
2 2 8 PREVENTING FIRES DUE TO FUEL AND OIL 33
2 2 9 PREVENTING BURNS 33
2 2 10 PREVENTING DAMAGE DUE TO ASBESTOS POWDER 34
2 2 11 PREVENTING DAMAGE CAUSED BY THE WORK EQUIPMENT 34
2 2 12 FIRE EXTINGUISHERS AND FIRST AID KIT 35
2 2 13 PRECAUTIONS CONCERNING THE CAB STRUCTURE 35
2 2 14 PRECAUTIONS CONCERNING THE EQUIPMENT 35
2 3 PRECAUTIONS TO BE TAKEN BEFORE STARTING THE ENGINE 36
2 3 1 SAFETY ON THE WORK SITE 36
2 3 2 FIRE PREVENTION 36
2 3 3 PRECAUTIONS TO BE TAKEN FOR THE OPERATOR’S CAB 36
2 3 4 ROOM VENTILATION 37
2 3 5 CLEANING WINDOWS, MIRRORS AND LIGHTS – CHECKING THE WINDSHIELD
WIPER BLADES AND THE BULBS 37
TABLE OF CONTENTS
12
2 4 PRECAUTIONS TO BE TAKEN DURING WORK 38
2 4 1 WHEN STARTING THE ENGINE 38
2 4 2 RULES FOR TRAVELLING ON ROADS 38
2 4 3 HAND SIGNALS 39
2 4 4 CHECKS FOR TRAVELLING IN REVERSE 44
2 4 5 MOVING THE MACHINE 44
2 4 6 WORKING ON SLOPES 45
2 4 7 PREVENTING ELECTROCUTION 46
2 4 8 VISIBILITY 47
2 4 9 WORKING ON ICY OR SNOW-COVERED SURFACES 47
2 4 10 PREVENTING DAMAGE CAUSED BY THE WORK EQUIPMENT 47
2 4 11 WORKING ON LOOSE GROUND 47
2 4 12 PARKING THE MACHINE 48
2 5 TRANSPORTING THE MACHINE ON OTHER VEHICLES 49
2 5 1 LOADING AND UNLOADING THE MACHINE 49
2 5 2 TRANSPORT 49
2 6 BATTERY 50
2 6 1 PREVENTING RISKS THAT MAY BE DUE TO THE BATTERY 50
2 6 2 STARTING WITH BOOSTER CABLES 50
2 7 PRECAUTIONS FOR EMERGENCY RECOVERY 51
2 8 PRECAUTIONS TO BE TAKEN DURING MAINTENANCE 52
2 8 1 WARNING PLATES 52
2 8 2 TOOLS 52
2 8 3 PERSONNEL 53
2 8 4 EQUIPMENT 53
2 8 5 WORKING UNDER THE MACHINE 53
2 8 6 KEEPING THE MACHINE CLEAN 54
2 8 7 USE OF THE ENGINE DURING MAINTENANCE 54
2 8 8 PERIODICAL CHANGE OF THE SAFETY RELATED PARTS 54
2 8 9 STOP THE ENGINE BEFORE CARRYING OUT ANY MAINTENANCE OPERATION
OR INSPECTION 55
2 8 10 RULES TO BE FOLLOWED DURING FUEL OR OIL TOPPING UP 56
2 8 11 CHECKING THE COOLANT LEVEL IN THE RADIATOR 56
2 8 12 USING LAMPS 56
2 8 13 PRECAUTIONS TO BE TAKEN WHEN HANDLING THE BATTERY AND THE ALTERNATOR 57
2 8 14 PRECAUTIONS CONCERNING THE STARTER 57
2 8 15 HANDLING HIGH-PRESSURE PIPES 58
2 8 16 PRECAUTIONS TO BE TAKEN WHEN WORKING ON HIGH- PRESSURE SYSTEMS 58
2 8 17 PRECAUTIONS FOR MAINTENANCE WORK INVOLVING HIGH TEMPERATURES
AND PRESSURES 58
2 8 18 HYDRAULIC ACCUMULATOR 59
2 8 19 COOLING FAN AND FAN BELT 59
2 8 20 WASTE MATERIALS 59
2 8 21 PRECAUTIONS CONCERNING TECHNOPOLYMERS AND ELASTOMERS 60
2 8 22 PRECAUTIONS TO BE TAKEN WHEN INFLATING THE TYRES 60
2 8 23 PRECAUTIONS FOR THE INSTALLATION OF THE EXHAUST SYSTEM TAILPIPE 61
2 8 24 PRECAUTIONS TO BE TAKEN WHEN USING SYNTHETIC BIODEGRADABLE OIL
TYPE «HEES» 61
TABLE OF CONTENTS
13
DESCRIPTION AND USE OF THE MACHINE
3 1 SAFETY LOCKS 64
3 1 1 FRONT LOADER LOCKS 64
3 1 2 BACKHOE LOCKS 66
3 2 GENERAL VIEWS 68
3 2 1 FRONT GENERAL VIEW 68
3 2 2 BACKHOE GENERAL VIEW 69

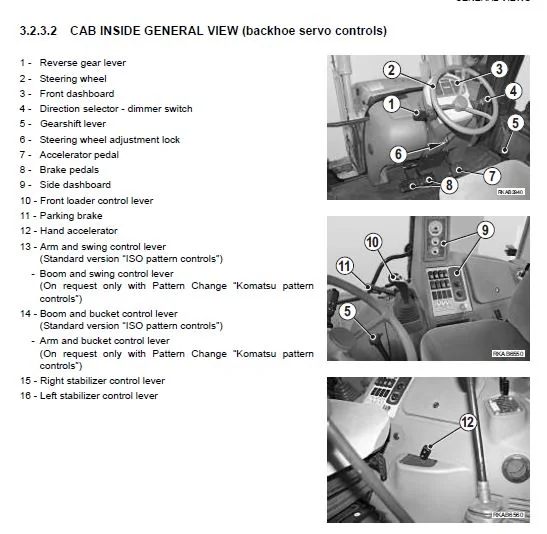

3 2 3 CAB INSIDE GENERAL VIEW 70
3 2 3 1 CAB INSIDE GENERAL VIEW (mechanical backhoe controls) 70
3 2 3 2 CAB INSIDE GENERAL VIEW (backhoe servo controls) 71
3 3 INSTRUMENTS AND CONTROLS 72
3 3 1 FRONT INSTRUMENTS 72
3 3 2 SIDE INSTRUMENTS 76
3 3 3 PUSH BUTTONS ON THE FRONT LOADER CONTROL LEVER 84
3 3 4 PUSH BUTTON ON THE GEARSHIFT LEVER 85
3 3 5 CAB SWITCHES AND ELECTRIC ACCESSORIES 86
3 3 6 MACHINE CONTROLS 89
3 3 6 1 MACHINE CONTROLS (version with mechanically-controlled backhoe) 89
3 3 6 2 MACHINE CONTROLS (version with servo-assisted backhoe) 91
3 3 6 3 ADJUSTING THE CONTROLS 114
3 4 FUSES AND RELAYS 117
3 4 1 CENTRAL UNIT FUSES – RELAYS AND ENGINE LINE 117
3 4 1 1 FUSES 117
3 4 1 2 RELAYS 119
3 4 2 VENTILATION, HEATING AND AIR CONDITIONING FUSES AND RELAYS 120
3 4 2 1 FUSES 120
3 4 2 2 RELAYS 120
3 5 GUARDS, CAB AND DRIVER’S SEAT 121
3 5 1 ENGINE HOOD 121
3 5 2 CAB 122
3 5 3 VENTILATION AND HEATING 125

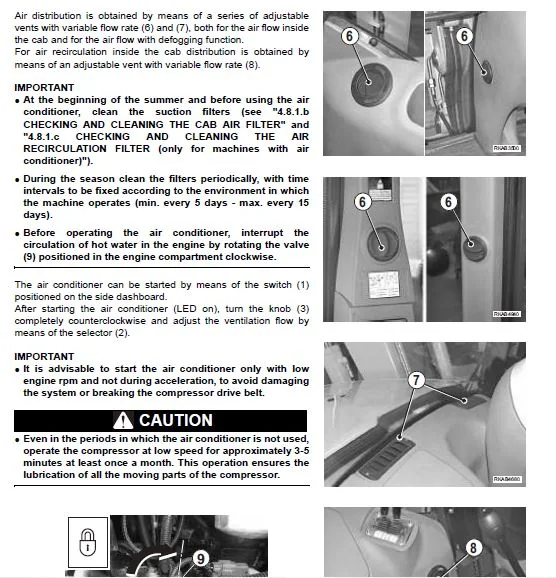

3 5 4 AIR CONDITIONER (if installed) 126
3 5 5 SEAT 128
3 5 5 1 SEAT (STANDARD) 128
3 5 5 2 SEAT (OPTIONAL) 129
3 5 6 SAFETY BELT 130
3 5 7 FIRE EXTINGUISHER 130
3 5 8 FIRST AID KIT 130
3 5 9 TECHNICAL DOCUMENTATION 130
3 5 10 STORAGE COMPARTMENT 131
3 6 USE OF THE MACHINE 132
3 6 1 CHECKS TO BE CARRIED OUT BEFORE STARTING THE ENGINE 132
3 6 1 1 VISUAL CHECKS 132
3 6 1 2 OPERATIONAL CHECKS 133
3 6 2 STARTING THE ENGINE 134
3 6 2 1 STARTING WITH WARM ENGINE OR IN TEMPERATE CLIMATES 134
3 6 2 2 STARTING WITH COLD ENGINE OR IN COLD CLIMATES 135
3 6 3 WARMING THE ENGINE 136
3 6 4 HEATING THE HYDRAULIC OIL 136
3 6 5 HOW TO MOVE THE MACHINE 137
3 6 5 1 ENGAGING THE FOUR-WHEEL DRIVE 138
3 6 5 2 WORKING ON SLOPES 139
3 6 5 3 MAXIMUM IMMERSION DEPTH 140
TABLE OF CONTENTS
14
3 7 PARKING THE MACHINE 141
3 7 1 PARKING ON LEVEL GROUND 141
3 7 2 PARKING ON SLOPES 142
3 8 STOPPING THE ENGINE 143
3 9 TRANSPORTING THE MACHINE ON OTHER VEHICLES 144
3 9 1 LOADING AND UNLOADING THE MACHINE 144
3 9 2 TRANSPORT 145
3 10 PRECAUTIONS TO BE TAKEN IN THE COLD SEASON 146
3 10 1 FUEL AND LUBRICANTS 146
3 10 2 COOLANT 146
3 10 3 BATTERY 147
3 10 4 OTHER PRECAUTIONS 147
3 10 5 PRECAUTIONS TO BE TAKEN AT THE END OF WORK 147
3 11 PRECAUTIONS TO BE TAKEN AT THE END OF THE WINTER 148
3 12 USING THE MACHINE AS A LOADER 149
3 12 1 BUCKET POSITION INDICATOR 149
3 12 2 ORGANIZING THE WORK AREA 149
3 12 2 1 LOADING HEAPED AND LEVEL MATERIAL 150
3 12 2 2 LOADING OPERATIONS ON SLOPES 151
3 12 3 CHANGING THE STANDARD FRONT BUCKET 151
3 13 USING THE MACHINE AS AN EXCAVATOR 152
3 13 1 POSITIONING THE BUCKET ACCORDING TO THE WORK THAT MUST BE CARRIED OUT 152
3 13 2 POSITIONING THE MACHINE FOR DIGGING OPERATIONS 153
3 13 3 SLIDING THE BACKHOE UNIT SIDEWARDS 154
3 13 4 DIGGING METHOD 155
3 13 4 1 CHANGING THE BACKHOE BUCKET 156
3 14 LONG PERIODS OF INACTIVITY 157
3 14 1 PREPARING THE MACHINE FOR A LONG PERIOD OF INACTIVITY 157
3 14 2 PREPARING THE ENGINE FOR A LONG PERIOD OF INACTIVITY 158
3 14 3 MAINTENANCE DURING A PERIOD OF INACTIVITY 158
3 14 4 RESTARTING THE ENGINE 159
3 14 5 AFTER THE PERIOD OF INACTIVITY 159
3 15 TROUBLESHOOTING 160
3 15 1 HOW TO REMOVE THE MACHINE 160
3 15 2 AFTER THE FUEL HAS RUN OUT 160
3 15 3 IF THE BATTERY IS DOWN 161
3 15 3 1 STARTING WITH BOOSTER CABLES 162
3 15 4 OTHER TROUBLES 163
3 15 4 1 ELECTRICAL CIRCUIT 163
3 15 4 2 HYDRAULIC SYSTEM 163
3 15 4 3 BRAKING SYSTEM 164
3 15 4 4 CONVERTER 164
3 15 4 5 ENGINE 164
TABLE OF CONTENTS
15
MAINTENANCE
4 1 GUIDE TO MAINTENANCE 168
4 2 MAINTENANCE NOTES 170
4 2 1 NOTES REGARDING THE ENGINE 170
4 2 1 1 ENGINE OIL 170
4 2 1 2 COOLANT 170
4 2 1 3 FUEL 171
4 2 2 NOTES REGARDING THE HYDRAULIC SYSTEM 171
4 2 3 NOTES REGARDING THE ELECTRIC SYSTEM 172
4 2 4 NOTES REGARDING LUBRICATION 172
4 2 5 PARTS SUBJECT TO WEAR THAT PERIODICALLY NEED CHANGING 173
4 3 FUEL, COOLANT AND LUBRICANTS 174
4 3 1 LUBRICATION WITH GREASE 175
4 3 2 HOMOLOGATED SYNTHETIC BIODEGRADABLE LUBRICANTS “HEES” 176
4 4 DRIVING TORQUES 177
4 4 1 STANDARD DRIVING TORQUES FOR SCREWS AND NUTS 177
4 4 2 SPECIFIC DRIVING TORQUES FOR SCREWS AND NUTS 178
4 4 3 STANDARD DRIVING TORQUES FOR HOSES WITH ORFS 178
4 5 LUBRICATION 179
4 5 1 LUBRICATION DIAGRAM 179
4 5 2 LUBRICATION DIAGRAM (4in1 bucket and pallet forks) 180
4 5 3 LUBRICATION DIAGRAM (front bucket quick couplings) 181
4 5 4 LUBRICATION DIAGRAM (offset device) 182
4 6 PERIODICAL CHANGE OF THE SAFETY RELATED COMPONENTS 183
4 6 1 SAFETY RELATED PARTS 184
4 6 1 1 FUEL SYSTEM 184
4 6 1 2 DELIVERY HYDRAULIC SYSTEM 185
4 6 1 3 FRONT LOADER HYDRAULIC SYSTEM 186
4 6 1 4 BACKHOE HYDRALIC SYSTEM 187
4 6 1 5 OPERATOR’S SAFETY 188
4 7 MAINTENANCE PLAN 189
4 8 MAINTENANCE PROCEDURES 191
4 8 1 WHEN REQUIRED 191
4 8 1 a CHECKING, CLEANING OR CHANGING THE ENGINE AIR FILTERS 191
4 8 1 b CHECKING AND CLEANING THE CAB AIR FILTER 192
4 8 1 c CHECKING AND CLEANING THE AIR RECIRCULATION FILTER
(only for machines with air conditioner) 193
4 8 1 d CHECKING THE DETERGENT LEVEL IN THE WINDSHIELD WASHER RESERVOIR 193
4 8 1 e CHECKING THE WINDSHIELD WIPER BLADES 194
4 8 1 f LUBRICATING THE CAB DOOR HINGES 194
4 8 1 g FUSES AND RELAYS – CHECK AND CHANGE 194
4 8 1 h BLEEDING THE BRAKING CIRCUIT 195
4 8 1 i CHECKING AND ADJUSTING THE WHEEL TOE-IN 196
4 8 1 j CHECKING THE BRAKING EFFICIENCY 196
4 8 1 k CHECKING AND ADJUSTING THE PARKING BRAKE 197
4 8 1 l CHECKING AND ADJUSTING THE BRAKE PEDAL STROKE 198
4 8 1 m ADJUSTING THE AUTOMATIC RETURN-TO-DIG DEVICE OF THE FRONT BUCKET
(if installed) 198
4 8 1 n CHECKING AND ADJUSTING THE STABILIZER SLACK 199
4 8 2 MAINTENANCE INTERVALS IN CASE OF USE OF THE DEMOLITION HAMMER 200
4 8 2 a CHANGING THE HYDRAULIC OIL FILTER 200
4 8 2 b CHANGING THE HYDRAULIC OIL 200
TABLE OF CONTENTS
16
4 8 3 CHECKS TO BE CARRIED OUT BEFORE STARTING THE ENGINE 201
4 8 3 a VARIOUS CHECKS 201
4 8 3 b CHECKING THE COOLANT LEVEL 201
4 8 3 c CHECKING THE FUEL LEVEL 202
4 8 3 d CHECKING THE ENGINE OIL LEVEL 202
4 8 4 MAINTENANCE EVERY 10 HOURS OF OPERATION 203
4 8 4 a LUBRICATING THE JOINTS 203
4 8 5 MAINTENANCE AFTER THE FIRST 50 HOURS OF OPERATION
(Only for machines in which synthetic biodegradable oil type HEES is used) 205
4 8 6 MAINTENANCE EVERY 50 HOURS OF OPERATION 205
4 8 6 a CHECKING THE HYDRAULIC OIL LEVEL 205
4 8 6 b CHECKING THE FLUID LEVEL IN THE RADIATOR 206
4 8 6 c CHECKING THE BRAKING SYSTEM OIL LEVEL 206
4 8 6 d LUBRICATING THE PROPELLER SHAFTS 207
4 8 6 e LUBRICATING THE FRONT AXLE JOINTS AND CENTRAL COUPLING
AND THE REAR AXLE JOINTS 208
4 8 6 f CHECKING THE TYRE PRESSURE 208
4 8 6 g DRAINING THE WATER SEPARATOR 209
4 8 7 MAINTENANCE AFTER THE FIRST 250 HOURS OF OPERATION 210
4 8 8 MAINTENANCE EVERY 250 HOURS OF OPERATION 210
4 8 8 a CHECKING THE ALTERNATOR-FAN BELT 210
4 8 8 b CHECKING AND ADJUSTING THE A/C COMPRESSOR BELT TENSION
(only for machines with air conditioner) 211
4 8 8 c CHECKING THE BATTERY ELECTROLYTE LEVEL 212
4 8 8 d CHECKING THE FRONT AXLE OIL LEVELS 213
4 8 8 e CHECKING THE REAR AXLE OIL LEVEL 213
4 8 8 f CHECKING THE HYDRAULIC TRANSMISSION OIL LEVEL 214
4 8 8 g CHECKING THE WHEEL NUT DRIVING TORQUE 214
4 8 9 MAINTENANCE AFTER THE FIRST 500 HOURS OF OPERATION
(Only for machines in which synthetic biodegradable oil type HEES is used) 215
4 8 10 MAINTENANCE EVERY 500 HOURS OF OPERATION 215
4 8 10 a CHANGING THE ENGINE OIL 215
4 8 10 b CHANGING THE ENGINE OIL FILTER 216
4 8 10 c CHANGING THE HYDRAULIC SYSTEM OIL FILTER 216
4 8 10 d CHANGING THE FUEL FILTER 219
4 8 10 e DRAINING THE FUEL TANK 220
4 8 10 f DRAINING THE HYDRAULIC OIL TANK
(only for machines in which synthetic biodegradable oil type HEES is used) 221
4 8 10 g CLEANING THE OUTSIDE OF THE RADIATOR 222
4 8 10 h CLEANING THE OUTSIDE OF THE A/C CONDENSER
(only for machines with air conditioner) 223
4 8 11 MAINTENANCE EVERY 1000 HOURS OF OPERATION 224
4 8 11 a CHANGING THE FRONT AXLE OIL 224
4 8 11 b CHANGING THE REAR AXLE OIL 225
4 8 11 c CHANGING THE HYDRAULIC TRANSMISSION OIL 226
4 8 11 d CHANGING THE HYDRAULIC TRANSMISSION OIL FILTER 227
4 8 12 MAINTENANCE EVERY 2000 HOURS OF OPERATION 228
4 8 12 a CHANGING THE HYDRAULIC OIL AND CLEANING THE INTAKE FILTER 228
4 8 12 b CHANGING THE COOLANT 230
4 8 12 c CHANGING THE BRAKING SYSTEM OIL 231
4 8 12 d CHECKING THE ALTERNATOR AND THE STARTER 232
4 8 12 e CHANGING THE ALTERNATOR BELT 232
4 8 12 f CHECKING THE A/C COOLING GAS QUANTITY
(only for machines with air conditioner) 232
TABLE OF CONTENTS
17
4 8 13 MAINTENANCE EVERY 3000 HOURS OF OPERATION 233
4 8 13 a CHECKING THE ENGINE RETAINING SCREWS AND DAMPING ELEMENTS 233
4 8 13 b CHECKING AND ADJUSTING THE ENGINE VALVE CLEARANCE
AND THE INJECTION TIMING ADVANCE 233
4 8 14 MAINTENANCE EVERY 4000 HOURS OF OPERATION 234
4 8 14 a CHANGING THE A/C DEWATERING FILTER
(Only for machines with air conditioner) 234
4 8 14 b CHECKING THE OPERATING CONDITIONS OF THE A/C COMPRESSOR
(Only for machines with air conditioner) 234
4 8 14 c CHANGING THE ENGINE THERMOSTATIC VALVE 234
TECHNICAL SPECIFICATIONS
5 1 TECHNICAL DATA 236
5 1 1 STANDARD OVERALL DIMENSIONS 236
5 1 1 1 OVERALL DIMENSIONS WITH STANDARD ARM 236
5 1 1 2 OVERALL DIMENSIONS WITH TELESCOPIC ARM 236
5 1 2 TECHNICAL CHARACTERISTICS 237
5 1 3 LIFTING CAPACITIES 239
5 1 3 1 SYMBOL TABLE 239
5 1 3 2 LIFTING CAPACITIES (STANDARD ARM) 240
5 1 3 3 LIFTING CAPACITIES (BOOM WITH OFFSET DEVICE) 241
AUTHORIZED OPTIONAL EQUIPMENT
6 1 AUTHORIZED OPTIONAL EQUIPMENT 244
6 1 1 PRECAUTIONS REGARDING SAFETY 244
6 1 2 PRECAUTIONS REGARDING THE INSTALLATION OF EQUIPMENT 245
6 1 3 CHARACTERISTICS OF THE OPTIONAL EQUIPMENT 246
6 2 FRONT EQUIPMENT QUICK COUPLING DEVICES 247
6 2 1 MANUAL QUICK COUPLING 247
6 2 2 HYDRAULIC QUICK COUPLING FOR STANDARD BUCKET 248
6 2 3 HYDRAULIC QUICK COUPLING FOR 4in1 BUCKET AND OPTIONAL EQUIPMENT
WITH UNIDIRECTIONAL OIL FLOW 248
6 3 4in1 BUCKET 249
6 3 1 DESCRIPTION AND CONTROLS 249
6 3 2 SAFETY DEVICES 249
6 3 3 INSTALLING THE 4in1 BUCKET 250
6 3 4 USING THE 4in1 BUCKET 251
6 3 5 MAINTENANCE 251
6 4 PALLET FORKS 252
6 4 1 DESCRIPTION 252
6 4 2 SAFETY DEVICES 253
6 4 3 USING THE FORKS 253
6 4 3 1 PREPARING THE PALLET FORKS FOR USE 254
6 4 3 2 OVERTURNING THE FORKS 254
6 4 4 REMOVING THE FORKS 255
6 4 5 INSTALLING THE FORKS 255
6 4 6 MAINTENANCE 255
TABLE OF CONTENTS
18
6 5 BACKHOE TELESCOPIC ARM 256
6 5 1 DESCRIPTION AND CONTROL 256
6 5 1 1 CONTROL (version with mechanically-controlled backhoe) 256
6 5 1 2 CONTROL (version with servo-assisted backhoe) 256
6 5 2 SAFETY DEVICES 257
6 5 3 USING THE TELESCOPIC ARM 257
6 5 4 MAINTENANCE 258
6 5 4 1 ADJUSTING THE GUIDE SLACK 258
6 6 CONFIGURATION FOR THE INSTALLATION OF THE DEMOLITION HAMMER 260
6 6 1 DESCRIPTION AND CONTROL 260
6 6 1 1 CONTROL (version with mechanically-controlled backhoe) 260
6 6 1 2 CONTROL (version with servo-assisted backhoe) 260
6 6 2 USE OF THE DEMOLITION HAMMER AND RULES TO BE OBSERVED 261
6 6 3 INSTALLING AND REMOVING THE DEMOLITION HAMMER 265
6 6 3 1 INSTALLING THE HAMMER 265
6 6 3 2 REMOVING THE HAMMER 267
6 6 4 USING THE HAMMER 267
6 6 5 MAINTENANCE 267
6 7 APPLICATION OF THE OFFSET DEVICE 268
6 7 1 DESCRIPTION AND CONTROL 268
6 7 1 1 CONTROL (version with mechanically-controlled backhoe) 268
6 7 1 2 CONTROL (version with servo-assisted backhoe) 269
6 7 2 MAINTENANCE 269
6 8 CONFIGURATION FOR THE USE OF OPTIONAL EQUIPMENT WITH UNIDIRECTIONAL OIL FLOW 270
6 8 1 DESCRIPTION AND CONTROL 270
6 8 1 1 CONTROL (version with mechanically-controlled backhoe) 270
6 8 1 2 CONTROL (version with servo-assisted backhoe) 270
6 8 2 INSTALLING AND CONNECTING THE EQUIPMENT 271
6 8 3 MAINTENANCE 271
6 9 CONFIGURATION FOR THE USE OF THE CLAMSHELL BUCKET 272
6 9 1 DESCRIPTION AND CONTROL 272
6 9 1 1 CONTROL (version with mechanically-controlled backhoe) 272
6 9 1 2 CONTROL (version with servo-assisted backhoe) 273
6 9 2 INSTALLING THE CLAMSHELL BUCKET 274
6 9 3 USING THE CLAMSHELL BUCKET 275
6 9 4 MAINTENANCE 275
6 10 CONFIGURATION FOR THE USE OF THE HAND HYDRAULIC HAMMER 276
6 10 1 DESCRIPTION AND CONTROL 276
6 10 2 INSTALLING AND REMOVING THE HAND HAMMER 277
6 10 2 1 CONNECTING THE HAND HAMMER 277
6 10 2 2 REMOVING THE CONNECTIONS 278
6 10 3 USING THE HAMMER 278
6 10 4 MAINTENANCE 278
6 11 LOAD STABILIZER SYSTEM (LSS) (Optional) 279
6 11 1 LOAD STABILIZER SYSTEM (LSS) ACCUMULATOR 279
6 12 REAR EQUIPMENT MECHANICAL QUICK COUPLING DEVICE 280
6 12 1 EQUIPMENT COUPLING AND RELEASE PROCEDURE 281
6 12 2 MAINTENANCE 282
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
S.V
