KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD (GERMAN)

Description

KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD

DESCRIPTION:

KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD

Normalausriistung

Gezogene Pick-up, Schneidaggregat und Kettenf6rderer Hydraulische Knickdeichsel Hydraulische Pick-up-Aushebung Schneidwerk mit 21 Messern Abschaltvorrichtung tor Pick-up, Schneidaggregat, Kettenf6rderer und Vorschubverstellung Getriebe am Wagenende fur den nachtrii.glichen Einbau von Dosiergerii.t und Querf6rderband Doppeltwirkender Klinkenvorschub (Schnellentladung) Ruckwand mit Seilen Aushebe- und Feststelleinrichtung fur die Ruckwand Gelenkwelle mil Schutz und Oberlastsicherung Bereifung 11.5/80-15/8 ply (HSD 4001) 15.0/55-17 /10 ply (HSD 5001) Bremsachse (Spur 1700 mm) Spindels!Otzrad mit Zahnubersetzung Beleuchtung mil Blinklicht (Dreikammerleuchte) 2 Unterlegkeile Klappbarer Faltgatteraufbau Ganzstahlaufbau

Sonderausriistung

Dosiergerat mit 3 Walzen und automatischer Kratzbodenausschaltung (Dosierwalzenschaltung vom Schleppersitz zu bedienen) Querf6rderband, links und rechts laufend (Nur in Verbindung mit Dosiergerat) Dosierwalzenschaltung und Vorschubverstellung am Wagenende Tandemachse mil Bereifung 10.0/75-15/8 ply, 11.5/80-15/8 ply, 11.5/80-15/10 ply, 15.0/55-17/10 ply, 15.0/55-17/8 ply Weitwinkelgelenkwelle (beidseitig, bei Knickdeichsel zu empfehlen) Zapfwellendurchtrieb (fur Geblii.se), wahlweise rechts, links oder beidseitig, rechts- und linksdrehend (n = 612 U/min) Einsatzblech fur Maissilage (F6rderkanal) . Prallblech · Zusatzliche Tastrader fur Pick-up (bei Raps, Rubenblatt usw. zu empiehlen) Spur 1500 mm (nur bei HSD 4001) Ruckhalteklinke fur Vorschub (bei Geblii.sebeschickung evtl. erforderlich) . Bowdenzugbedienung am Schleppe_r fur Kratzbodenvorschub

TABLE OF CONTENTS:

KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD

lnhalt
Obersicht des Hochleistungs-Schneid-Dosierwagen
Technlsche Oaten
NormalausrOstung
SonderausrOstung
Anbau an den Sch!epper
Vor dem ersten Einsatz
Unfallschutz
Gelenkwelle, Betrieb und Wartung
Oberlastsicherung
Schmierplan
Wartung und Einste!!ung
Kettenspannung
Oberlastsicherung
Messer
Vorse hub und automatische Kratzbodenausschaltung
Prallblech
Praktlscher Elnsatz
Laden
Entladen mit Dosiergeri:i.t
Entladen mit SeilrOckwand
Anbau QuerfOrderband
Entladen mit Ouerfdrderband
Beleuchtung
War, kann man tun, wenn.
Rahmen HSD 5001 /4001
Holzboden HSD 5001
Holzboden HSD 4001
Deichsel HSD 5001 /4001
Auflaufbremse HSD 5001/4001
Sibra-Zug fur Bremse
Kratzboden HSD 5001 /4001
Bremsachse HSO 5001 (Peitz) 402
Bremsachse HSD 4001 (Peitz) 401
Bremsachse HSD 5001 (Nieper) 402
Bremsachse HSD 4001 (Nieper) 401
Laui”achse HSD 5001 (Peitz) 404
Laufachse HSD 4001 (Peitz) 403
Laufachse HSD 5001 (Nieper) 404
Laufachse HSD 4001 (Nieper) 403
Tandemachse GN 4006, Spur 1700 (HSD 5001 /4001)
Tandemachse GN 4006 gebremst, Spur 1700 (HSD 5001 /4001)
Bereifung HSD 5001 /4001
Pick-up, Pick-up-Aufh8.ngung und -antrieb
Pick-up-Trammel
Hydraulikzylinder fur Pick-up
Vorschub HSD 5001/4001
Getriebe vorne HSD 5001 /40.01
Getriebe hinten HSD 5001 /4001
Abtrieb, hinten links und rechts HSD 5001 /4001
Antrieb nach hinten HSD 5001/4001
Kettenforderer HSD 5001 /4001
Kettenforderer HSD 5001 /4001
Schneidaggregat HSD 5001 /4001
Dosiereinrichtung HSD 5001/4001
Aufbau HSD 5001/4001
Aufbau, schwenkbar HSD 5001
Aufbau, schwenkbar HSD 4001
ROckwand (ohne Doslereinrichtung) HSD 5001/4001
Stutzrad (klappbar) 0 400 x 100 HSD 5001 /4001
Beleuchtung (Dreikammerleuchte) HSD 5001/4001
Querforderband HSD 5001 /4001
Schaltgetriebe fur Querf6rderband HSD 5001 /4001
Durchtrieb Gebl8se HSD 5001/4001
Gelenkwelle W 220 • K 92/4 · 1 b G A/2a G HSD 5001 /4001
Gelenkwelle WWZ 220 • K 92/4 • SC 24, MdE – 95 kpm HSD 5001/4001
Gelenkwelle WWE 220 • K 92/4 SC 24 HSD 5001/4001
Gelenkwelle W 100 – SC 04 fur Querf6rderband HSD 5001/4001

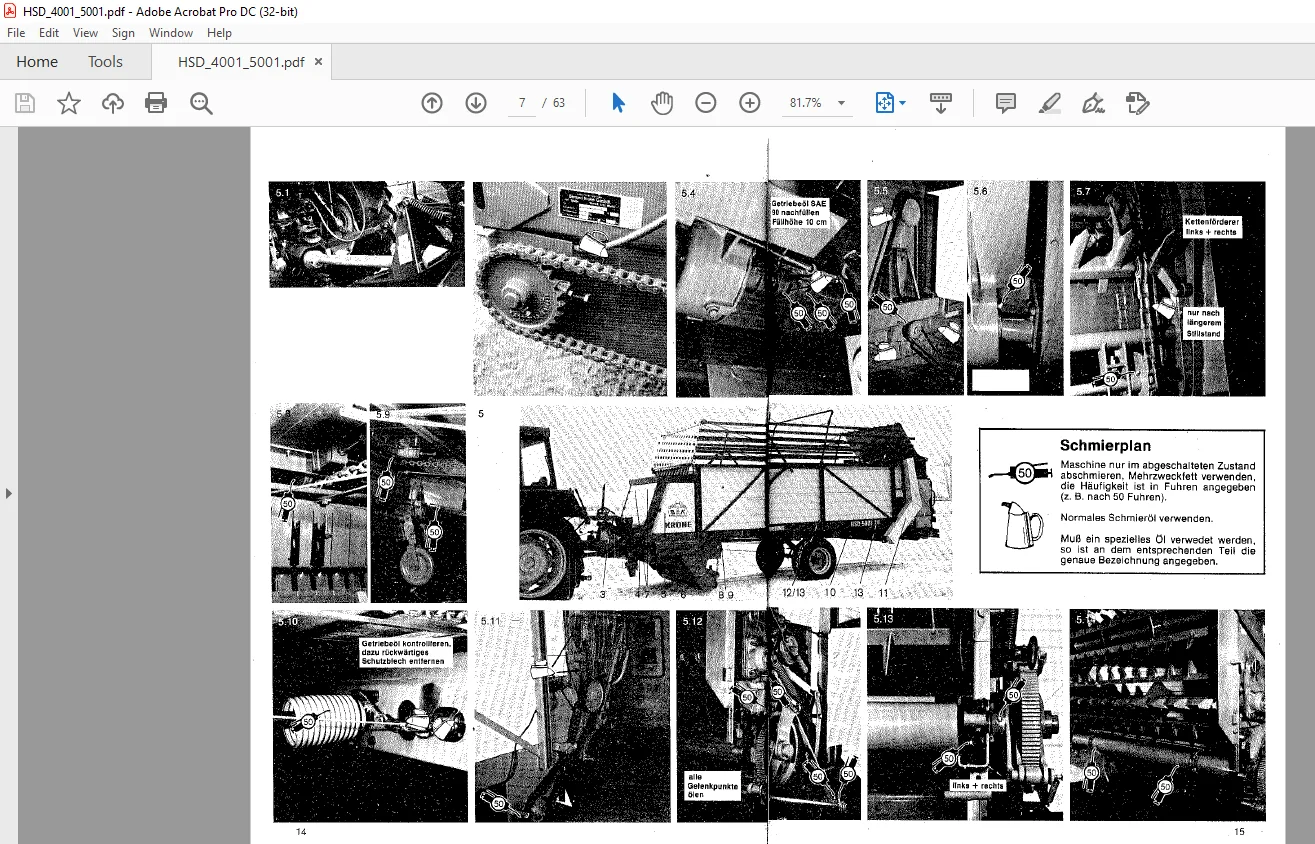

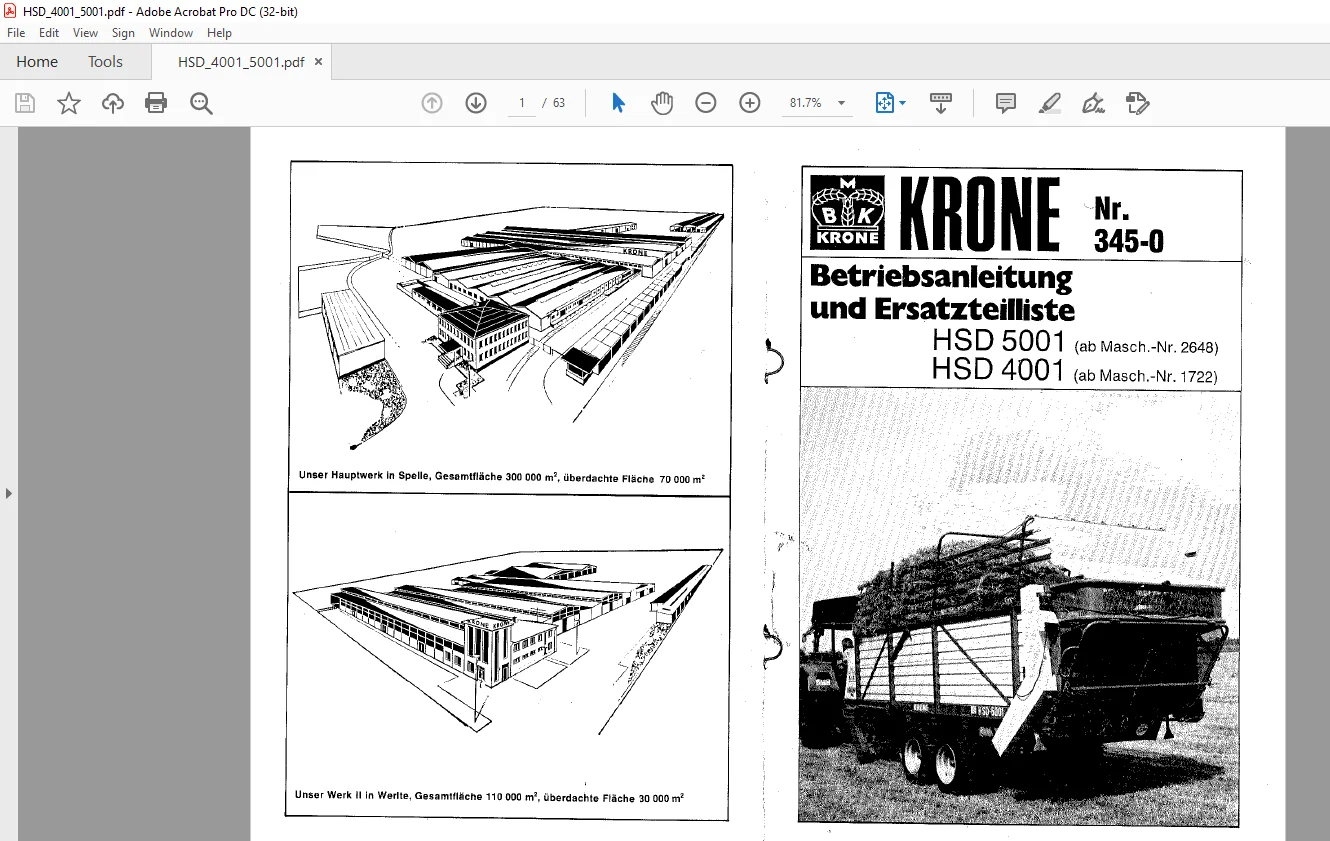

IMAGES PREVIEW OF THE MANUAL:
