KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD

Description

KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD

DESCRIPTION:

KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD

Normalausriistung

Gezogene Pick-up, Schneidaggregat und Kettenf6rderer Hydraulische Knickdeichsel Hydraulische Pick-up-Aushebung Schneidwerk mil 21 Messern Abschaltvorrichtung fur Pick-up, Schneidaggregat, Kettenf6rderer und Vorschubverstellung Getriebe am Wagenende tor den nachtraglichen Einbau von Dosiergerat und Querf6rderband Doppelt wirkender Klinkenvorschub (Schnellentladung) ROckwand mit Seilen Aushebe- und Feststelleinrichtung tor die ROckwand Gelenkwelle mit Schutz und Oberlastsicherung Bereifung 11.5/80-15/8 ply (HSD 4001) 15.0/55-17 /10 ply (HSD 5001) Bremsachse (Spur 1700 mm) S!Otzrc1d mit Spindelwinde, hochklappbar Beleuchtung mil Blinklicht (Dreikammerleuchte) 2 Unterlegkeile Klappbarer Faltgatteraufbau Ganzstahlaufbau

Sonderausriistung

Dosiergerat mit 3 Walzen und automatischer Kratzbodenausschaltung (Dosierwalzenschaltung vom Schleppersitz zu bedienen) Querf6rderband, links und rechts laufond (Nur in Verbindung mi! Dosiergerat) Dosierwalzenschaltung und Vorschubverstellung am Wagenende Tandemachse mit Bereifung 10.0/75-15/8 ply, 11.5/80-15/8 ply, 11.5/80-15/10 ply, 15.0/55-17/10 ply, 15.0/55-17/8 ply Weitwinkelgelenkwelle (beidseitig, bei Knickdeichsel zu empfehlen) Zapfwellendurchtrieb (tor Geblase), wahlweise rechts, links oder beidseitig, rechts- und linksdrehend (n = 612 U/min) Einsatzblech tor Maissilage (F6rderkanal) Prallblech Zusatzliche Tastrader tor Pick-up (bei Raps, Rubenblatt usw. zu empfehlen) Spur 1500 mm (nur bei HSD 4001) ROckhalteklinke tor Vorschub (bei Geblasebeschickung evtl. erforderlich) Hydraulische Vorschubverstellung (2 hydraulische SchlepperanschlOsse erforderlich

TABLE OF CONTENTS:

KRONE HSD 5001 HSD 4001 Betriebsanleitung und Ersatzteilliste – PDF DOWNLOAD

lnhalt
Obersicht des Hochleistungs-Schneid-Dosierwagen
T8chnische Oaten
NormalausrOstung
SonderausrOstung
Anbau·an den Schleppei-
Vor dem ersten Einsatz
Unfallschutz
Schmierplan
Wartung und Einstellung
Kettenspannung
Oberlastsicherurig
Vorschub und automatische·Kratzbodenausschaltung
Praktischer Einsatz
Laden_ . ,
Entladen mit Dosiergerat
Entladen mit·SeilrOckwand
Anbau QuerfOrderband
Entladen mit Querf6rderband
Beleuchtung
Was kann man tun, wenn …
ffahrTlen und Deichsel
Kratzboden
Achse, Reif en
Pi6k;.up, Pick-up-Aufh8.ngung und-Antrieb
Pick-i.Jp-Trommel
Hydraulikzylinderfi.ir Pick-up
Vorschub

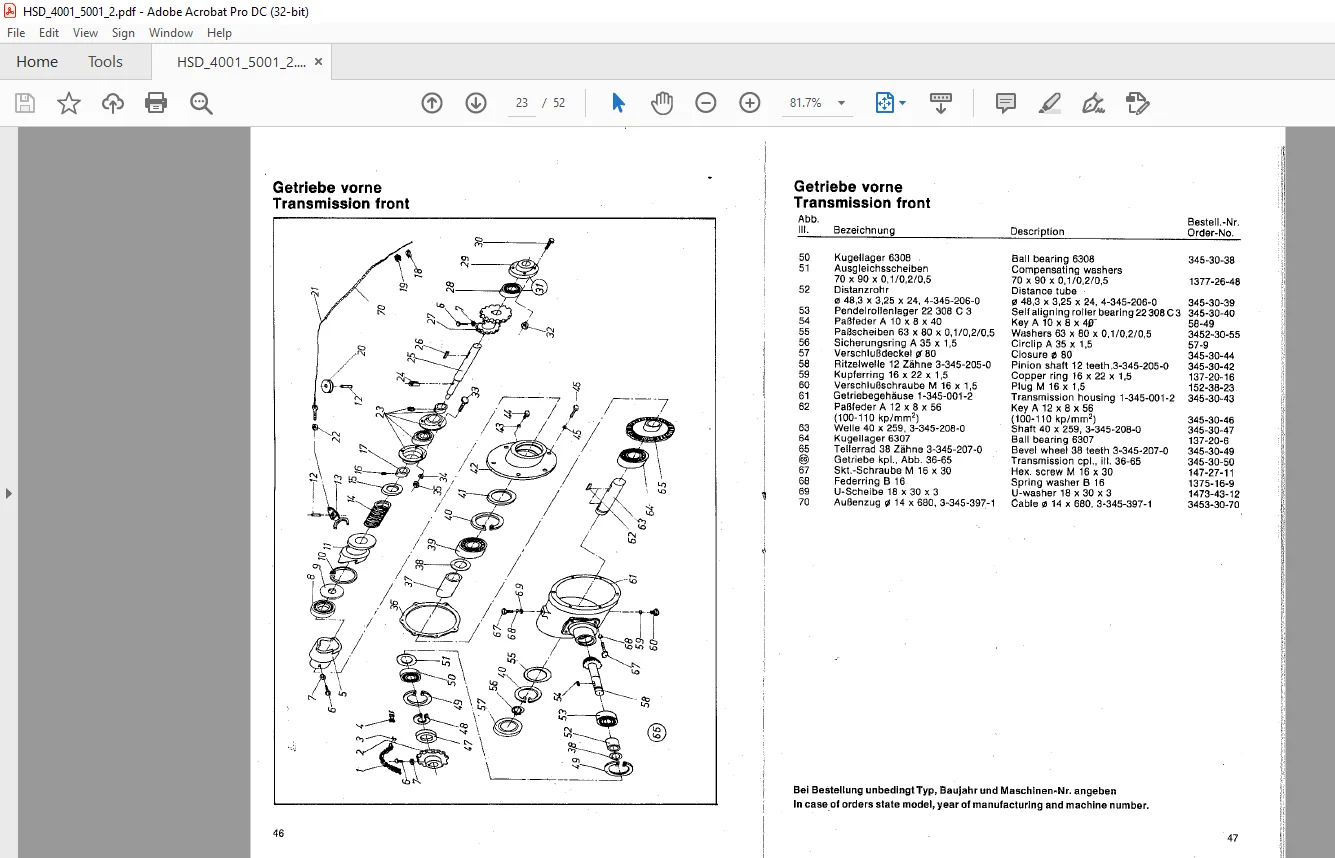

Getriebe vorne
Getrl.ebe hinten
Antrieb nach hinten
KettenfOrderer
Schneid8ggregat
Dosiereinrichtung
Aufbau
Aufbau, schwenkbar
RUckwand ohne Dosiereinrichtung
Stutzrad
Beleuchtung
Gelenkwelle W 220-K 92/4-SC 22
Weitwinkelgelenkwelle WWZ 220-K 92/4-SG 22
Gelenkwelle W 100-SC 04 fur Querf6rderband
Scheibenkuppfung K 92
Scheibenkupplung K 92 SK 5672
Querf6rderband
Schaltg~triebe
Auflaufbremse AVE 57
Tandemachse GN 4006, Spur 1700 mm
Tandemachse GN 4006, gebremst, Spur 1700 mm
Durchtrieb GeblBse

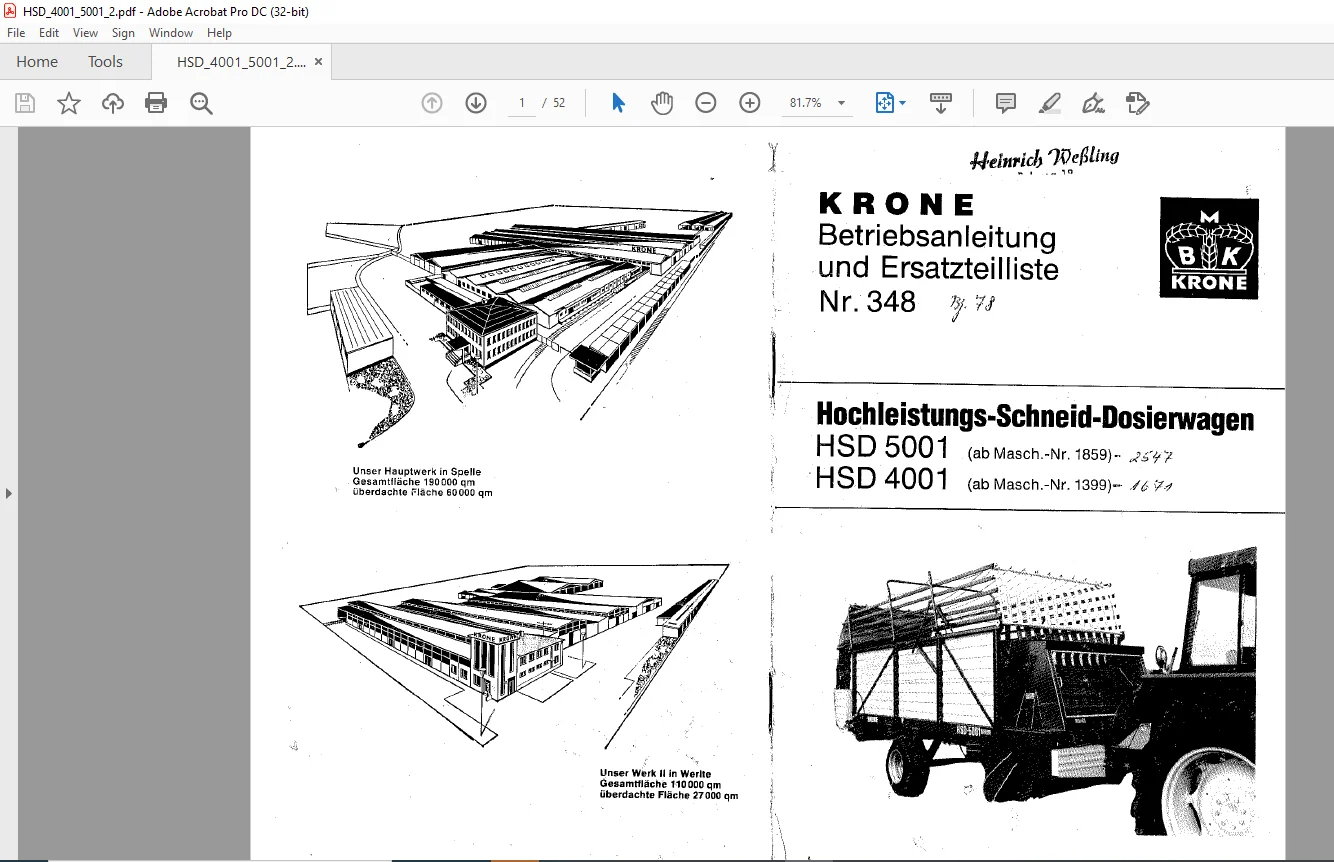

IMAGES PREVIEW OF THE MANUAL:
