KRONE TA 2/190, TA 2/190 Z TA 2/190 H, TA 2/190 ZH Ersatzteilliste – PDF DOWNLOAD

Description

KRONE TA 2/190, TA 2/190 Z TA 2/190 H, TA 2/190 ZH Ersatzteilliste – PDF DOWNLOAD

FILE DETAILS:

KRONE TA 2/190, TA 2/190 Z TA 2/190 H, TA 2/190 ZH Ersatzteilliste – PDF DOWNLOAD

Language : English
Pages :35
Downloadable : Yes
File Type : PDF
Size:2.99

DESCRIPTION:

KRONE TA 2/190, TA 2/190 Z TA 2/190 H, TA 2/190 ZH Ersatzteilliste – PDF DOWNLOAD

Kontroll-Liste

Bevor Sie den KRONE-Turbomaher einsetzen, fuhren Sie unbedingt folgende Kontrolle durch. Haken Sie jeden einzelnen Punk! ab, nachdem er tor zufriedenstellend befunden warden ist.

1. SerienmaBig werden unsere Getriebe mil Getriebeiil SAE 90 aufgefullt ausgeliefert. Oberprufen Sie den blstand im Getriebe. Das Getriebe muB dabei waagerecht liegen. Falls erforderlich, Getriebeiil nachfullen. Siehe Seite 9.

2. Alie Schmierstellen uberprufen, falls erforderlich, abschmieren.

3. Vergewissern Sie sich, ob alle Schmierstellen Fett annehmen und ob alle Dichtungen bl einwandfrei abdichten.

4. Siimtliche Schrauben auf festen Sitz prufen. Die Kontrolle isl nach zweistundiger Arbeitsdauervor allem an den Messern zu wiederholen.

5. Vergewissern Sie sich, ob alle Schutzvorrichtungen angebracht sind

Zur Sicherheit und Unfallverhiitung

Das Geriit dart nur bestimmungsgemiiB verwendet warden! 1.Jegliche Einstell- und Pflegearbeiten nur bei stillstehender Maschine durchfuhren. Schleppermotor stets abstellen. Nach Abschalten des Antriebes kiinnen die Arbeitswerkzeuge des Kreiselmahers nachlaufen, deshalb isl im Arbeitsbereich besondere Vorsicht geboten

. 2.Schutzvorrichtungen nicht entfernen.

3.Verschlissene Schutztucher und beschadigte Schutzvorrichtungen sofort durch Originalteile ersetzen.

4.Personen aus dem Gefahrenbereich weisen, da Gefahrdung durch fortgeschleuderte Fremdkiirper. Besondere Vorsicht beim Miihen von steinigen Boden, in der Niihe von Wohngebieten, StraBen und Wegen.

5.Achtungl Jede Trammel mit drei gleich langen Messern bestucken (sonst Unwucht).

6.Beim Auswechseln der Miihklingen muB auf richtigen Sitz geachtet werden, dam it diese frei beweglich sind.

7.Der VerschleiB der Messerhalterbolzen 1st regelmiiBig zu kontrollieren. Wenn die Bolzen bis zur Halfte abgenutzt sind, miissen die Messerhalter erneuert werden. 8.Beim Umschwenken in Arbeitsstellun,Q nicht zwischen Schlepper.und Mahwerk treten.

9.Miihwerk bei ca. 100 mm Bodenabstand von Transport- und Arbeitsstellung schwenken.

10.lmmer Haltekette von der Antriebsgelenkwelle am Schlepper oder an der Maschine befestigen. 11.Antriebsgelenkwelle maschinenseitig mil Scheibenkupplung und schlepperseitig mil Freilauf montieren. 12.Beim TA2/190 ZH erst Gelenkwelle furZetterantrieb abnehmen, dann hydraulisch ausheben. (Siehe Seite 11 )

. 13.Schmierplan genau beachten. (Siehe Seite 9).

Ersatzteilbestellung

Bille Maschinentyp, Baujahr und Maschinennummer angeben. Ersatzteilnummer und Anzahl der Ersatzteile genau auffuhren. Bezeichnung des gewunschten Teils angeben (evtl. Skizze). Gewunschte Versandart (z. B. ExpreB, Frachtgut, Postversand oder anders) angeben. Genaue Adresse (Postleitzahl) angeben. Bei Bahnversand Bahnstation angeben

TABLE OF CONTENTS:

KRONE TA 2/190, TA 2/190 Z TA 2/190 H, TA 2/190 ZH Ersatzteilliste – PDF DOWNLOAD

Bedienungsanleitung
Technische Oaten
Kontroll-Liste, Sicherheitsvorkehrungen
Montageanleitung
Schmierplan
Anbau an den Schlepper
Umbau vom Transport- in Arbeitsstellung
Praktischer Einsatz, Messerwechseln
Schnitth6henverstellung
Arbeiten mil Knickzetter
Pflege und Wartung
Gelenkwelle, Befrieb und Wartung
Oberlastsicherung I Often
Ersatzteilliste
Tafel
1 Dreipunktbock
2 Getriebe
3 Tragholm und Bodenanpassung
4 Bodenanpassung und hydraulischeAushebung
5 Miihholm
6 Trommellagerung
7 Tremmel und Miihteller
8 StOtzteller_mit H6henverstellung
9 SchutzhaubeTA2/190;TA2/190H
10 Schutz tor England TA2/190; TA 2/190 H
11 Zetterrahmen
12 Zetterwalze
13 Leitblech, Prallblech
14 Aufsteckgetriebe
15 SchutzhaubeTA2/190Z
16 SchutzhaubeTA2/190ZH
17 Zwischengelenkwelle
18 Antriebsgelenkwelle TA 2/190 Z; TA 2/190 ZH
19 Gelenkwelle, Antrieb ZetterTA2/190Z; TA2/190ZH
Nummerisches Ersatzteil-Nr -Verzeichnis

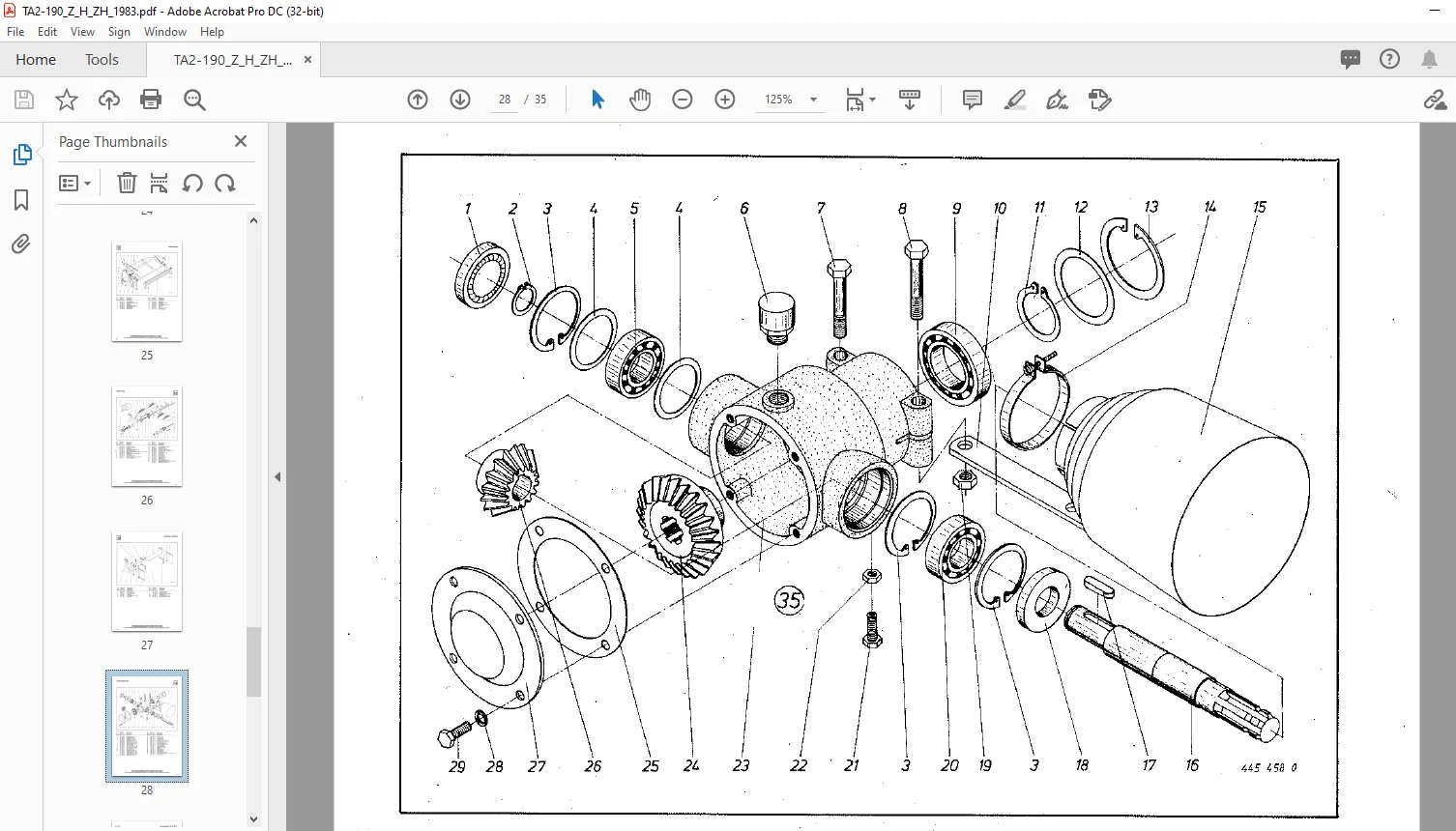

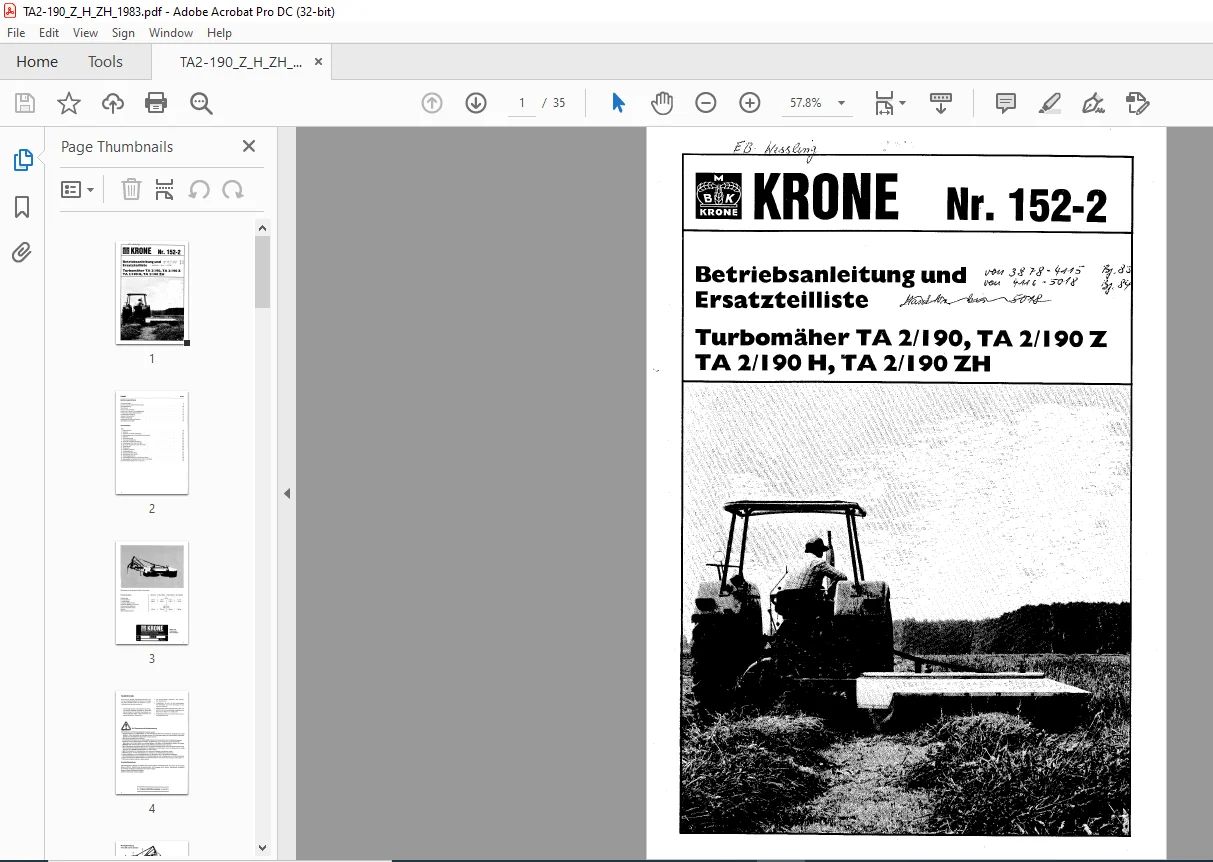

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.M
