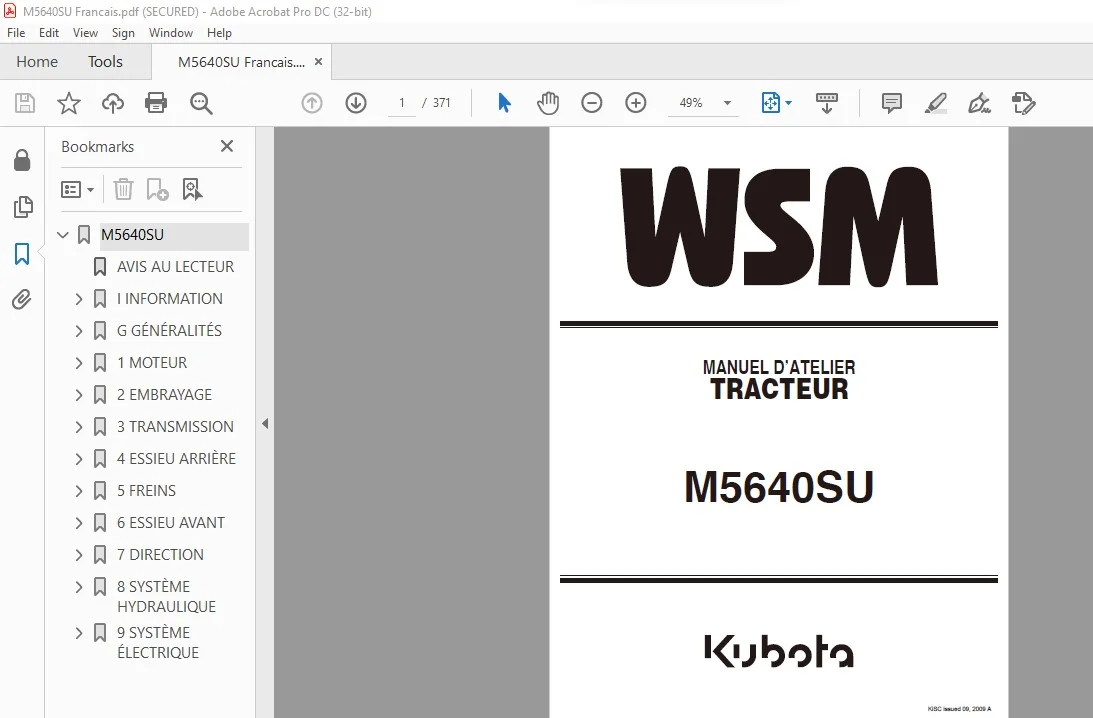

Kubota M5640SU Tracteur Manuel D’Atelier – PDF DOWNLOAD (French)

Description

Kubota M5640SU Tracteur Manuel D’Atelier – PDF DOWNLOAD (French)

DESCRIPTION:

Kubota M5640SU Tracteur Manuel D’Atelier – PDF DOWNLOAD (French)

AVIS AU LECTEUR
Ce manuel d’atelier a été conçu pour fournir au personnel assurant l’entretien les informations
requises concernant le fonctionnement, l’entretien et la réparation du M5640SU and M5640DT-SU. Il se
compose de 4 sections : “Information”, “Généralités”, “Fonctionnement” et”Entretien”.
? Information
Cette section traite des informations ci-dessous
• Symbole de danger
• Étiquette de sécurité
• Spécifications
• Dimension
? Généralités
Cette section traite des informations ci-dessous
• Identification du moteur
• Identification du modèle
• Précautions générales
• Liste des points d’entretien
• Vérification et entretien
• OUTILS SPÉCIAUX
? Fonctionnement
Cette section contient les informations sur la structure et le fonctionnement de la machine. Avant de
continuer avec les sections à venir, lisez correctement cette section.
Reportez-vous à la dernière version du manuel d’atelier (code N° 9Y021-01870 / 9Y021-18200) pour
le fonctionnement du tracteur / moteur diesel qui ne figurent pas dans ce manuel.
? Entretien
Cette section traite des informations ci-dessous
• Dépistage des pannes
• Spécifications d’entretien
• Couples de serrage
• Vérification, démontage et entretien

• Toutes les illustrations, photos et spécifications figurant dans ce manuel sont basées sur les
  renseignements les plus récents disponibles au moment de la mise sous presse.
• KUBOTA se réserve le droit de modifier toute information à n’importe quel moment et sans préavis.
  Ce manuel traite de plusieurs modèles, les détails ou illustrations et photos peuvent présenter
  plusieurs modèles.

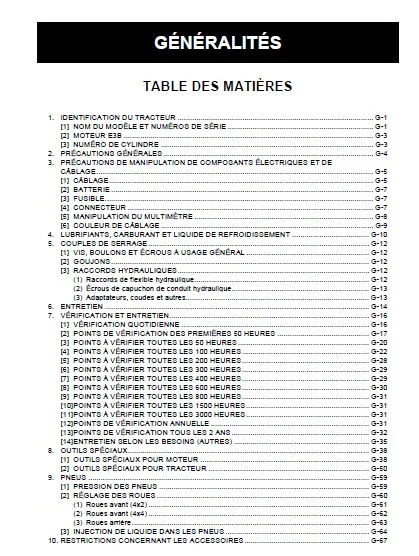

TABLE OF CONTENTS:

Kubota M5640SU Tracteur Manuel D’Atelier – PDF DOWNLOAD (French)

M5640SU………………………………………………………………………………………………………………. 1
AVIS AU LECTEUR……………………………………………………………………………………………………. 2
I INFORMATION……………………………………………………………………………………………………… 3
INFORMATION……………………………………………………………………………………………………. 4
1. SYMBOLE DE DANGER………………………………………………………………………………………… 5
2. AUTOCOLLANTS DE SÉCURITÉ………………………………………………………………………………….. 9
3. SPÉCIFICATIONS…………………………………………………………………………………………… 13
4. VITESSES DE DÉPLACEMENT…………………………………………………………………………………… 14
5. DIMENSIONS………………………………………………………………………………………………. 15
G GÉNÉRALITÉS……………………………………………………………………………………………………… 16
GÉNÉRALITÉS……………………………………………………………………………………………………. 17
1. IDENTIFICATION DU TRACTEUR………………………………………………………………………………… 18
[1] NOM DU MODÈLE ET NUMÉROS DE SÉRIE……………………………………………………………………… 18
[2] MOTEUR E3B………………………………………………………………………………………….. 20
[3] NUMÉRO DE CYLINDRE…………………………………………………………………………………… 20
2. PRÉCAUTIONS GÉNÉRALES…………………………………………………………………………………….. 21
3. PRÉCAUTIONS DE MANIPULATION DE COMPOSANTS ÉLECTRIQUES ET DE CÂBLAGE……………………………………………. 22
[1] CÂBLAGE…………………………………………………………………………………………….. 22
[2] BATTERIE……………………………………………………………………………………………. 24
[3] FUSIBLE…………………………………………………………………………………………….. 24
[4] CONNECTEUR………………………………………………………………………………………….. 24
[5] MANIPULATION DU MULTIMÈTRE……………………………………………………………………………. 25
[6] COULEUR DE CÂBLAGE…………………………………………………………………………………… 26
4. LUBRIFIANTS, CARBURANT ET LIQUIDE DE REFROIDISSEMENT…………………………………………………………. 27
5. COUPLES DE SERRAGE……………………………………………………………………………………….. 29
[1] VIS, BOULONS ET ÉCROUS À USAGE GÉNÉRAL…………………………………………………………………. 29
[2] GOUJONS…………………………………………………………………………………………….. 29
[3] RACCORDS HYDRAULIQUES………………………………………………………………………………… 29
(1) Raccords de flexible hydraulique…………………………………………………………………… 29
(2) Écrous de capuchon de conduit hydraulique…………………………………………………………… 30
(3) Adaptateurs, coudes et autres……………………………………………………………………… 30
6. ENTRETIEN……………………………………………………………………………………………….. 31
7. VÉRIFICATION ET ENTRETIEN…………………………………………………………………………………. 33
[1] VÉRIFICATION QUOTIDIENNE……………………………………………………………………………… 33
[2] POINTS DE VÉRIFICATION DES PREMIÈRES 50 HEURES………………………………………………………….. 34
[3] POINTS À VÉRIFIER TOUTES LES 50 HEURES…………………………………………………………………. 37
[4] POINTS À VÉRIFIER TOUTES LES 100 HEURES………………………………………………………………… 39
[5] POINTS À VÉRIFIER TOUTES LES 200 HEURES………………………………………………………………… 45
[6] POINTS À VÉRIFIER TOUTES LES 300 HEURES………………………………………………………………… 46
[7] POINTS À VÉRIFIER TOUTES LES 400 HEURES………………………………………………………………… 46
[8] POINTS À VÉRIFIER TOUTES LES 600 HEURES………………………………………………………………… 47
[9] POINTS À VÉRIFIER TOUTES LES 800 HEURES………………………………………………………………… 48
[10] POINTS À VÉRIFIER TOUTES LES 1500 HEURES………………………………………………………………. 48
[11] POINTS À VÉRIFIER TOUTES LES 3000 HEURES………………………………………………………………. 48
[12] POINTS DE VÉRIFICATION ANNUELLE………………………………………………………………………. 48
[13] POINTS DE VÉRIFICATION TOUS LES 2 ANS…………………………………………………………………. 49
[14] ENTRETIEN SELON LES BESOINS (AUTRES)………………………………………………………………….. 52
8. OUTILS SPÉCIAUX………………………………………………………………………………………….. 55
[1] OUTILS SPÉCIAUX POUR MOTEUR…………………………………………………………………………… 55
[2] OUTILS SPÉCIAUX POUR TRACTEUR…………………………………………………………………………. 67
9. PNEUS…………………………………………………………………………………………………… 76
[1] PRESSION DES PNEUS…………………………………………………………………………………… 76
[2] RÉGLAGE DES ROUES……………………………………………………………………………………. 77
(1) Roues avant (4×2)………………………………………………………………………………… 78
(2) Roues avant (4×4)………………………………………………………………………………… 79
(3) Roues arrière……………………………………………………………………………………. 80
[3] INJECTION DE LIQUIDE DANS LES PNEUS……………………………………………………………………. 81
10. RESTRICTIONS CONCERNANT LES ACCESSOIRES……………………………………………………………………. 84
1 MOTEUR………………………………………………………………………………………………………….. 87
FONCTIONNEMENT…………………………………………………………………………………………………. 88
1. SYSTÈME RGE (RECIRCULATION DES GAZ D’ÉCHAPPEMENT)……………………………………………………………. 89
[1] SOUPAPE RGE…………………………………………………………………………………………. 90
[2] REROIDISSEUR EGR…………………………………………………………………………………….. 90
ENTRETIEN……………………………………………………………………………………………………… 91
1. DÉPISTAGE DES PANNES……………………………………………………………………………………… 92
2. SPÉCIFICATIONS D’ENTRETIEN………………………………………………………………………………… 95
3. COUPLES DE SERRAGE………………………………………………………………………………………..101
4. VÉRIFICATION ET RÉGLAGES…………………………………………………………………………………..102
[1] BLOC-MOTEUR………………………………………………………………………………………….102
[2] SYSTÈME DE LUBRIFICATION………………………………………………………………………………104
[3] SYSTÈME DE REFROIDISSEMENT…………………………………………………………………………….104
[4] SYSTÈME DE CARBURANT………………………………………………………………………………….106
(1) Pompe d’injection…………………………………………………………………………………106
(2) Injecteur………………………………………………………………………………………..109
[5] TURBOCOMPRESSEUR……………………………………………………………………………………..110
5. PRÉPARATION………………………………………………………………………………………………111
[1] EXTRACTION DU MOTEUR DU CARTER D’EMBRAYAGE………………………………………………………………111
6. DÉMONTAGE ET MONTAGE………………………………………………………………………………………118
[1] ORGANES EXTÉRIEURS……………………………………………………………………………………118
[2] SOUPAPE RGE ET REFROIDISSEUR EGR……………………………………………………………………….119
[3] CULASSE ET SOUPAPES…………………………………………………………………………………..120
[4] PIGNON DE DISTRIBUTION, ARBRE À CAMES ET ARBRE À CAMES D’INJECTION…………………………………………125
[5] PISTON ET BIELLE……………………………………………………………………………………..131
[6] VILEBREQUIN………………………………………………………………………………………….134
7. ENTRETIEN………………………………………………………………………………………………..137
[1] CULASSE ET SOUPAPES…………………………………………………………………………………..137
[2] PIGNON DE DISTRIBUTION, ARBRE À CAMES ET ARBRE À CAMES D’INJECTION…………………………………………143
[3] PISTON ET BIELLE……………………………………………………………………………………..147
[4] VILEBREQUIN………………………………………………………………………………………….149
[5] CYLINDRE…………………………………………………………………………………………….155
[6] POMPE À HUILE………………………………………………………………………………………..156
2 EMBRAYAGE………………………………………………………………………………………………………..158
FONCTIONNEMENT………………………………………………………………………………………………….159
1. EMBRAYAGE DE DÉPLACEMENT…………………………………………………………………………………..160
[1] CARACTÉRISTIQUES……………………………………………………………………………………..160
[2] TRINGLERIE D’EMBRAYAGE DE DÉPLACEMENT…………………………………………………………………..160
2. EMBRAYAGE DE PRISE DE FORCE………………………………………………………………………………..161
[1] STRUCTURE……………………………………………………………………………………………161
[2] DÉBIT D’HUILE………………………………………………………………………………………..163
[3] VANNE D’EMBRAYAGE DE PDF………………………………………………………………………………163
ENTRETIEN………………………………………………………………………………………………………164
1. DÉPISTAGE DES PANNES………………………………………………………………………………………165
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………167
3. COUPLES DE SERRAGE………………………………………………………………………………………..168
4. VÉRIFICATION ET RÉGLAGES…………………………………………………………………………………..169
[1] EMBRAYAGE DE DÉPLACEMENT………………………………………………………………………………169
[2] EMBRAYAGE DE PRISE DE FORCE……………………………………………………………………………170
5. DÉMONTAGE ET MONTAGE………………………………………………………………………………………172
[1] EMBRAYAGE DE DÉPLACEMENT………………………………………………………………………………172
(1) Extraction du moteur du carter d’embrayage…………………………………………………………..172
(2) Dépose de l’embrayage……………………………………………………………………………..173
(3) Support de débrayage et levier d’embrayage…………………………………………………………..174
[2] EMBRAYAGE DE PRISE DE FORCE……………………………………………………………………………174
(1) Dépose de la vanne d’embrayage de PDF……………………………………………………………….174
[3] EMBRAYAGE DE PRISE DE FORCE……………………………………………………………………………175
(1) Dépose du carter de transmission……………………………………………………………………175
(2) Dépose de l’embrayage de PDF……………………………………………………………………….179
(3) Démontage de l’embrayage de PDF…………………………………………………………………….180
6. ENTRETIEN………………………………………………………………………………………………..182
[1] EMBRAYAGE DE DÉPLACEMENT………………………………………………………………………………182
[2] EMBRAYAGE PDF………………………………………………………………………………………..184
3 TRANSMISSION……………………………………………………………………………………………………..186
FONCTIONNEMENT………………………………………………………………………………………………….187
1. STRUCTURE………………………………………………………………………………………………..188
[1] MODÈLE 4×4…………………………………………………………………………………………..188
[2] MODÈLE 4×2…………………………………………………………………………………………..189
2. SYSTÈME DE DÉPLACEMENT…………………………………………………………………………………….190
[1] SECTION DE LEVIER DE VITESSE PRINCIPAL………………………………………………………………….190
[2] SECTION D’INVERSEUR (MARCHE ARRIÈRE LENTE)………………………………………………………………191
[3] SECTION SÉLECTION GAMME RAPIDE…………………………………………………………………………192
[4] MÉCANISME DE TRINGLERIE DE SÉLECTION……………………………………………………………………193
[5] SECTION QUATRE ROUES MOTRICES………………………………………………………………………….194
3. SYSTÈME DE PRISE DE FORCE………………………………………………………………………………….195
ENTRETIEN………………………………………………………………………………………………………196
1. DÉPISTAGE DES PANNES………………………………………………………………………………………197
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………198
3. COUPLES DE SERRAGE………………………………………………………………………………………..199
4. VÉRIFICATION ET RÉGLAGES…………………………………………………………………………………..200
[1] LEVIER DE SÉLECTION AUXILIAIRE…………………………………………………………………………200
5. DÉMONTAGE ET MONTAGE………………………………………………………………………………………201
[1] PRÉPARATION POUR DÉMONTAGE DU MOTEUR, DU CARTER D’EMBRAYAGE ET DU CARTER DE TRANSMISSION……………………..201
(1) Dépose du moteur et du carter d’embrayage……………………………………………………………201
(2) Dépose du carter d’embrayage et du carter de transmission……………………………………………..201
[2] DÉMONTAGE DU CARTER D’EMBRAYAGE………………………………………………………………………..202
[3] DÉPOSE DU PIGNON DT…………………………………………………………………………………..209
[4] CARTER DE TRANSMISSION………………………………………………………………………………..211
(1) Dépose de l’essieu arrière…………………………………………………………………………211
(2) Carter de prise de force…………………………………………………………………………..212
(3) Fourchette de blocage de différentiel……………………………………………………………….213
(4) Dépose de l’ensemble de pignonnerie de différentiel…………………………………………………..214
(5) Arbre du pignon conique à denture spirale……………………………………………………………214
(6) Pignonnerie de différentiel………………………………………………………………………..215
6. ENTRETIEN………………………………………………………………………………………………..217
[1] ROULEMENT, FOURCHETTE DE SÉLECTION ET SYNCHRO……………………………………………………………217
[2] PIGNONNERIE DE DIFFÉRENTIEL……………………………………………………………………………218
(1) Couple de rotation de l’arbre de pignon 9 dents………………………………………………………218
(2) Jeu et portée du couple……………………………………………………………………………219
(3) Pignonnerie de différentiel………………………………………………………………………..221
[3] FOURCHETTE DE BLOCAGE DE DIFFÉRENTIEL…………………………………………………………………..222
4 ESSIEU ARRIÈRE……………………………………………………………………………………………………223
FONCTIONNEMENT………………………………………………………………………………………………….224
1. CARACTÉRISTIQUES………………………………………………………………………………………….225
ENTRETIEN………………………………………………………………………………………………………226
1. DÉPISTAGE DES PANNES………………………………………………………………………………………227
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………228
3. COUPLES DE SERRAGE………………………………………………………………………………………..229
4. DÉMONTAGE ET MONTAGE………………………………………………………………………………………230
[1] EXTRACTION DU CARTER DE L’ESSIEU ARRIÈRE DU CARTER DE TRANSMISSION…………………………………………230
[2] DÉMONTAGE DU PIGNON PLANÉTAIRE…………………………………………………………………………232
[3] DÉMONTAGE DE L’ESSIEU ARRIÈRE………………………………………………………………………….233
5. ENTRETIEN………………………………………………………………………………………………..234
5 FREINS…………………………………………………………………………………………………………..235
FONCTIONNEMENT………………………………………………………………………………………………….236
1. STRUCTURE………………………………………………………………………………………………..237
ENTRETIEN………………………………………………………………………………………………………238
1. DÉPISTAGE DES PANNES………………………………………………………………………………………239
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………240
3. VÉRIFICATION ET RÉGLAGES…………………………………………………………………………………..241
[1] PÉDALE DE FREIN………………………………………………………………………………………241
4. DÉMONTAGE ET MONTAGE………………………………………………………………………………………242
[1] PÉDALE DE FREIN ET TRINGLERIE………………………………………………………………………….242
[2] CARTER DE FREIN………………………………………………………………………………………242
(1) Extraction du carter de l’essieu arrière du carter de transmission……………………………………..242
5. ENTRETIEN………………………………………………………………………………………………..244
[1] PÉDALE DE FREIN ET TRINGLERIE………………………………………………………………………….244
[2] DISQUE DE FREIN ET PLAQUE DE FREINAGE…………………………………………………………………..244
6 ESSIEU AVANT……………………………………………………………………………………………………..246
FONCTIONNEMENT………………………………………………………………………………………………….247
1. STRUCTURE………………………………………………………………………………………………..248
[1] 4 ROUES MOTRICES……………………………………………………………………………………..248
[2] 2 ROUES MOTRICES……………………………………………………………………………………..249
ENTRETIEN………………………………………………………………………………………………………250
1. DÉPISTAGE DES PANNES………………………………………………………………………………………251
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………252
[1] MODÈLE 4×4…………………………………………………………………………………………..252
[2] MODÈLE 4×2…………………………………………………………………………………………..254
3. COUPLES DE SERRAGE………………………………………………………………………………………..255
4. VÉRIFICATION ET RÉGLAGES…………………………………………………………………………………..256
5. DÉMONTAGE ET MONTAGE………………………………………………………………………………………258
[1] DÉPOSE DE L’ESSIEU AVANT………………………………………………………………………………258
(1) Modèle 4×4……………………………………………………………………………………….258
(2) Modèle 4×2……………………………………………………………………………………….259
[2] DÉMONTAGE DE L’ESSIEU AVANT……………………………………………………………………………260
(1) modèle 4×4……………………………………………………………………………………….260
(2) Modèle 4×2……………………………………………………………………………………….266
6. ENTRETIEN………………………………………………………………………………………………..268
[1] MODÈLE 4×4…………………………………………………………………………………………..268
[2] MODÈLE 4×2…………………………………………………………………………………………..275
7 DIRECTION………………………………………………………………………………………………………..276
FONCTIONNEMENT………………………………………………………………………………………………….277
1. MÉCANISME DE DIRECTION…………………………………………………………………………………….278
ENTRETIEN………………………………………………………………………………………………………279
1. DÉPISTAGE DES PANNES………………………………………………………………………………………280
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………282
3. COUPLES DE SERRAGE………………………………………………………………………………………..283
4. VÉRIFICATION ET RÉGLAGES…………………………………………………………………………………..284
[1] CONTRÔLEUR DE DIRECTION……………………………………………………………………………….284
[2] POMPE HYDRAULIQUE DE LA DIRECTION ASSISTÉE………………………………………………………………285
5. DÉMONTAGE ET MONTAGE………………………………………………………………………………………286
[1] DÉPOSE DE LA POMPE HYDRAULIQUE…………………………………………………………………………286
[2] CONTRÔLEUR DE DIRECTION……………………………………………………………………………….286
(1) Dépose du contrôleur de direction…………………………………………………………………..286
(2) Démontage du contrôleur de direction………………………………………………………………..289
[3] CYLINDRE DE DIRECTION…………………………………………………………………………………292
(1) Cylindre de direction (modèle 4×4)………………………………………………………………….292
(2) Cylindre de direction (modèle 4×2)………………………………………………………………….294
6. ENTRETIEN………………………………………………………………………………………………..296
8 SYSTÈME HYDRAULIQUE……………………………………………………………………………………………….297
FONCTIONNEMENT………………………………………………………………………………………………….298
1. CIRCUIT HYDRAULIQUE……………………………………………………………………………………….299
2. CIRCUIT HYDRAULIQUE POUR UN SYSTÈME HYDRAULIQUE EN TROIS POINTS………………………………………………..300
3. BLOC HYDRAULIQUE………………………………………………………………………………………….301
4. MÉCANISME DE TRINGLERIE……………………………………………………………………………………302
[1] DESCRIPTION GÉNÉRALE………………………………………………………………………………….302
[2] CONTRÔLE DE POSITION………………………………………………………………………………….303
ENTRETIEN………………………………………………………………………………………………………304
1. DÉPISTAGE DES PANNES………………………………………………………………………………………305
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………306
3. COUPLES DE SERRAGE………………………………………………………………………………………..308
4. VÉRIFICATION ET RÉGLAGES…………………………………………………………………………………..309
[1] POMPE HYDRAULIQUE…………………………………………………………………………………….309
[2] SOUPAPE DE DÉCHARGE ET SOUPAPE DE SÉCURITÉ………………………………………………………………310
(1) Soupape de décharge……………………………………………………………………………….310
(2) Soupape de sécurité……………………………………………………………………………….311
[3] TRINGLERIE DE COMMANDE DE POSITION……………………………………………………………………..312
5. DÉMONTAGE ET MONTAGE………………………………………………………………………………………314
[1] CYLINDRE HYDRAULIQUE ET SOUPAPE DE CONTRÔLE DE POSITION…………………………………………………..314
(1) Dépose de l’ensemble de cylindre hydraulique…………………………………………………………314
(2) Dépose du distributeur…………………………………………………………………………….316
(3) Démontage de la tringlerie…………………………………………………………………………317
(4) Démontage de l’ensemble du cylindre hydraulique………………………………………………………318
[2] DÉPOSE DE LA POMPE HYDRAULIQUE…………………………………………………………………………319
6. ENTRETIEN………………………………………………………………………………………………..320
9 SYSTÈME ÉLECTRIQUE………………………………………………………………………………………………..322
FONCTIONNEMENT………………………………………………………………………………………………….323
1. SCHÉMA DE CÂBLAGE…………………………………………………………………………………………324
2. TABLEAU DÉTAILLÉ DU CIRCUIT ÉLECTRIQUE………………………………………………………………………325
[1] SYSTÈME DE DÉMARRAGE ET SYSTÈME DE CHARGE……………………………………………………………….325
[2] SYSTÈME D’ÉCLAIRAGE…………………………………………………………………………………..326
[3] TABLEAU DE BORD………………………………………………………………………………………327
3. TABLEAU DE BORD…………………………………………………………………………………………..328
[1] TÉMOINS DU TABLEAU DE BORD…………………………………………………………………………….328
[2] TABLEAU DE BORD EASY CHECKER™………………………………………………………………………….328
[3] TÉMOIN DU MONITEUR ACL………………………………………………………………………………..329
(1) Mode d’affichage………………………………………………………………………………….329
(2) Mode réglage……………………………………………………………………………………..330
(3) Mode de vérification………………………………………………………………………………330
4. OPC (OPERATOR PRESENCE CONTROL)…………………………………………………………………………….331
[1] PRÉSENTATION DU SYSTÈME ET CIRCUIT ÉLECTRIQUE……………………………………………………………331
5. SYSTÈME D’ÉCLAIRAGE……………………………………………………………………………………….332
[1] COMPOSANTS…………………………………………………………………………………………..332
(1) Module des clignotants…………………………………………………………………………….332
ENTRETIEN………………………………………………………………………………………………………333
1. DÉPISTAGE DES PANNES………………………………………………………………………………………334
2. SPÉCIFICATIONS D’ENTRETIEN…………………………………………………………………………………338
3. COUPLES DE SERRAGE………………………………………………………………………………………..339
4. VÉRIFICATION, DÉMONTAGE ET ENTRETIEN………………………………………………………………………..340
[1] BATTERIE, FUSIBLE, MISE À LA TERRE ET CONNECTEUR…………………………………………………………340
(1) Batterie…………………………………………………………………………………………340
(2) Vérification des fils de mise à la masse…………………………………………………………….344
(3) Connecteur……………………………………………………………………………………….344
[2] CONTACTEUR PRINCIPAL………………………………………………………………………………….344
[3] BOUGIE DE PRÉCHAUFFAGE………………………………………………………………………………..345
[4] DÉMARREUR……………………………………………………………………………………………346
[5] SOLÉNOÏDE D’ARRÊT DU MOTEUR……………………………………………………………………………347
[6] ALTERNATEUR………………………………………………………………………………………….348
[7] TABLEAU DE BORD………………………………………………………………………………………349
(1) Mode de réglage (sélectionnez le changement de mode d’affichage PDF et la sélection du modèle de tracteur)….349
(2) Mode de vérification………………………………………………………………………………352
(3) Vérification du tableau de bord et du sélecteur de compteur d’heures/PDF………………………………..353
(4) Capteur et contacteur……………………………………………………………………………..355
[8] CONTACTEURS D’ÉCLAIRAGE ET MODULE DES CLIGNOTANTS………………………………………………………..358
(1) Contacteur combiné………………………………………………………………………………..358
(2) Contacteur de feux de détresse……………………………………………………………………..359
(3) Module des clignotants…………………………………………………………………………….360
[9] RELAIS………………………………………………………………………………………………361
(1) Relais de démarreur et relais de préchauffage………………………………………………………..361
(2) Relais (sécurité PDF, arrêt moteur, phare de travail)…………………………………………………362
(3) OPC (Contrôleur de présence de l’opérateur)………………………………………………………….363
5. DÉMONTAGE ET MONTAGE………………………………………………………………………………………364
[1] DÉMARREUR……………………………………………………………………………………………364
[2] ALTERNATEUR………………………………………………………………………………………….365
6. ENTRETIEN………………………………………………………………………………………………..367
[1] DÉMARREUR……………………………………………………………………………………………367
[2] ALTERNATEUR………………………………………………………………………………………….369

IMAGES PREVIEW OF THE MANUAL:

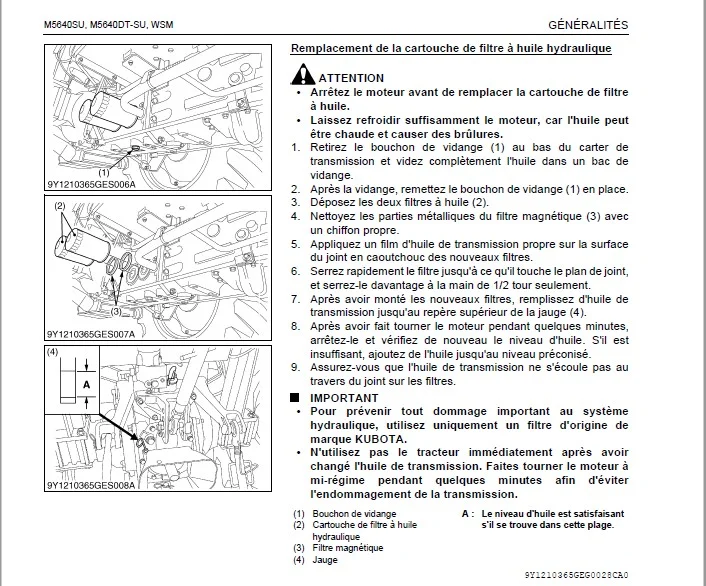

KUBOTA M5640SU TRACTEUR MANUEL D’ATELIER – PDF DOWNLOAD (FRENCH):

PLEASE NOTE:

• This is the SAME MANUAL used by the dealerships to diagnose your vehicle
• No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
• Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
• So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com

S.V
