Liebherr L 566-1758 Servicehandbuch – PDF DOWNLOAD (German)
FILE DETAILS:
Liebherr L 566-1758 Servicehandbuch – PDF DOWNLOAD (German)
Language : English
Pages :842
Downloadable : Yes
File Type : PDF
Size:190 MB
DESCRIPTION:
Liebherr L 566-1758 Servicehandbuch – PDF DOWNLOAD (German)
Vorwort
Hinweise für den Benutzer
Dieses Servicehandbuch richtet sich an ausgebildetes Fachpersonal der Liebherr-Organisation und deren Handler.
Das Servicehandbuch vermittelt spezielle Kenntnisse für die Instandhaltung der Liebherr-Baumaschinen. Grundlegende fachliche Kenntnisse über Elektrik, Hydraulik, Mechanik und Dieselmotorentechnik werden in diesem Servicehandbuch nicht vermittelt. Eine fachbezogene, qualifizierte Ausbildung ist deshalb erforderlich. Liebherr empfiehlt die Teilnahme am Liebherr-Schulungsprogramm für Baumaschinen.
In diesem Servicehandbuch finden Sie Informationen über:
- Spezialwerkzeuge
- Technische Daten
- Wartungsintervalle und Wartungstätigkeiten
- Prüf- und Einstelltätigkeiten
- Aufbau- und Funktionsbeschreibungen
- Aus- und Einbautätigkeiten
- Stromlaufpläne, Hydraulikschemen und technische Zeichnungen
Angaben zur Bedienung und zum Betrieb finden Sie in der Betriebsanleitung. Informationen über Ersatzteile finden Sie im Ersatzteilkatalog. Beachten Sie die örtlich geltenden Unfallverhütungsvorschriften.
- Angaben zur Reparatur von Maschinenteilen finden Sie auf der Service-Dokumentation unter “Radlader – Reparaturanleitungen”.
- Dieses Dokument darf – auch auszugsweise – nur mit Genehmigung durch Liebherr vervielfältigt werden.
010.1.2.2 BestimmungsgemaBe Verwendung
Der Radlader dient dem Aufnehmen, Versetzen und Abstützen von:
- Erdreich
- Gestein
- Gebrochenen Felsen
- Schüttgütern
Dies gilt für eine Standardmaschine unter normalen Einsatzbedingungen. Sondereinsätze werden in einer zusätzlichen Optionsbetriebsanleitung erfasst.
Um die bestimmungsgemäße Verwendung sicherzustellen, sollten folgende Punkte beachtet werden:
- Betriebsanleitung beachten.
- Wartungsintervalle einhalten.
- Inspektions- und Wartungstätigkeiten beachten.
- Spezifikationen in den technischen Daten beachten.
- Wenn der Einsatz auf öffentlichen Straßen erfolgt, sicherstellen, dass die Maschine den geltenden nationalen Vorschriften entspricht.
- Lasten ausschließlich mit den dafür vorgesehenen, montierten und funktionsfähigen Arbeitsausrüstungen (Gabelzinken, Kranarm) heben.
- Sicherstellen, dass Maschinen im Untertageeinsatz (Untertagebergbau und Tunnelbau) mit Komponenten zur Abgasreduzierung (zum Beispiel Dieselpartikelfilter) ausgestattet sind.
- Einzelstaatliche Anforderungen für den Untertageeinsatz beachten.
- Für besondere Einsätze spezielle Arbeitsausrüstungen und bei Bedarf spezielle Sicherheitseinrichtungen verwenden.
- Spezielle Arbeitsausrüstungen ausschließlich mit Genehmigung und nach Maßgaben des Grundgeräteherstellers montieren und verwenden.
- Ausschließlich freigegebene Reifen verwenden.
- Zur Durchführung von Instandhaltungsmaßnahmen ist eine der Arbeit angemessene Werkstattausrüstung unbedingt notwendig.
TABLE OF CONTENTS:
Liebherr L 566-1758 Servicehandbuch – PDF DOWNLOAD (German)

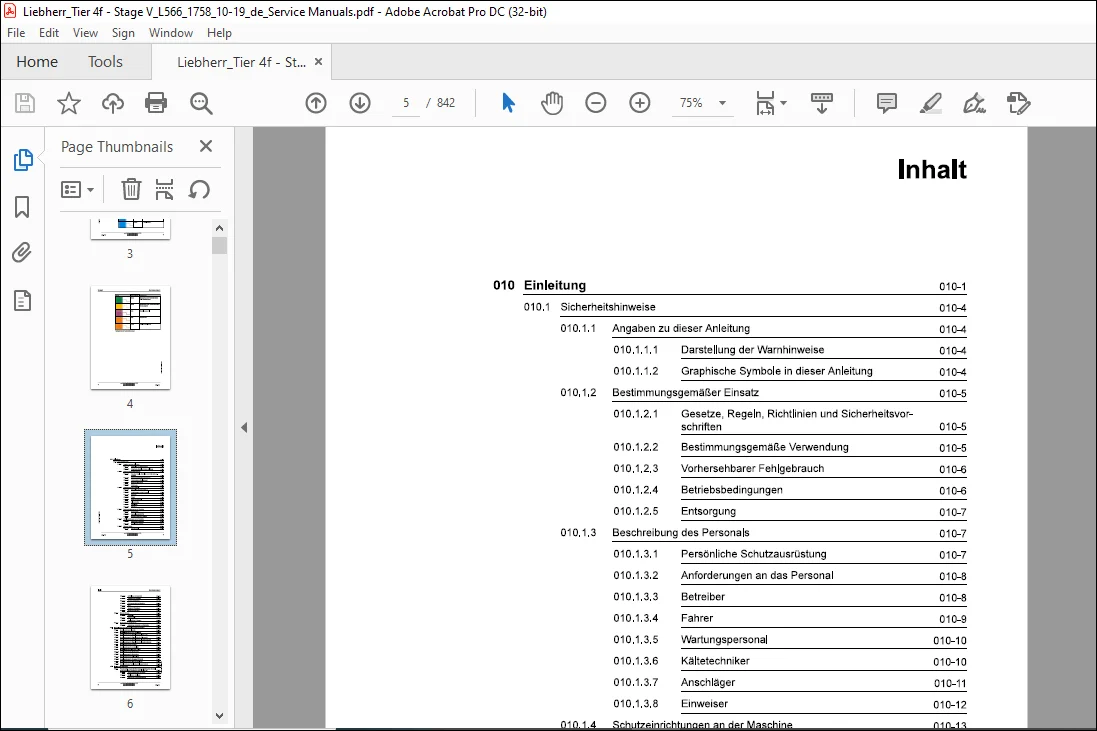

010 Einleitung 010-1
