Liebherr LR 1600-2 Battery Charger & Trickle-Charge for Liebherr UL30Li 613301808 – PDF DOWNLOAD

Description

Liebherr LR 1600-2 Battery Charger & Trickle-Charge for Liebherr UL30Li 613301808 – PDF DOWNLOAD

FILE DETAILS:

Liebherr LR 1600-2 Battery Charger & Trickle-Charge for Liebherr UL30Li 613301808 – PDF DOWNLOAD

Language : English
Pages : 15
Downloadable : Yes
File Type : PDF

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Liebherr LR 1600-2 Battery Charger & Trickle-Charge for Liebherr UL30Li 613301808 – PDF DOWNLOAD

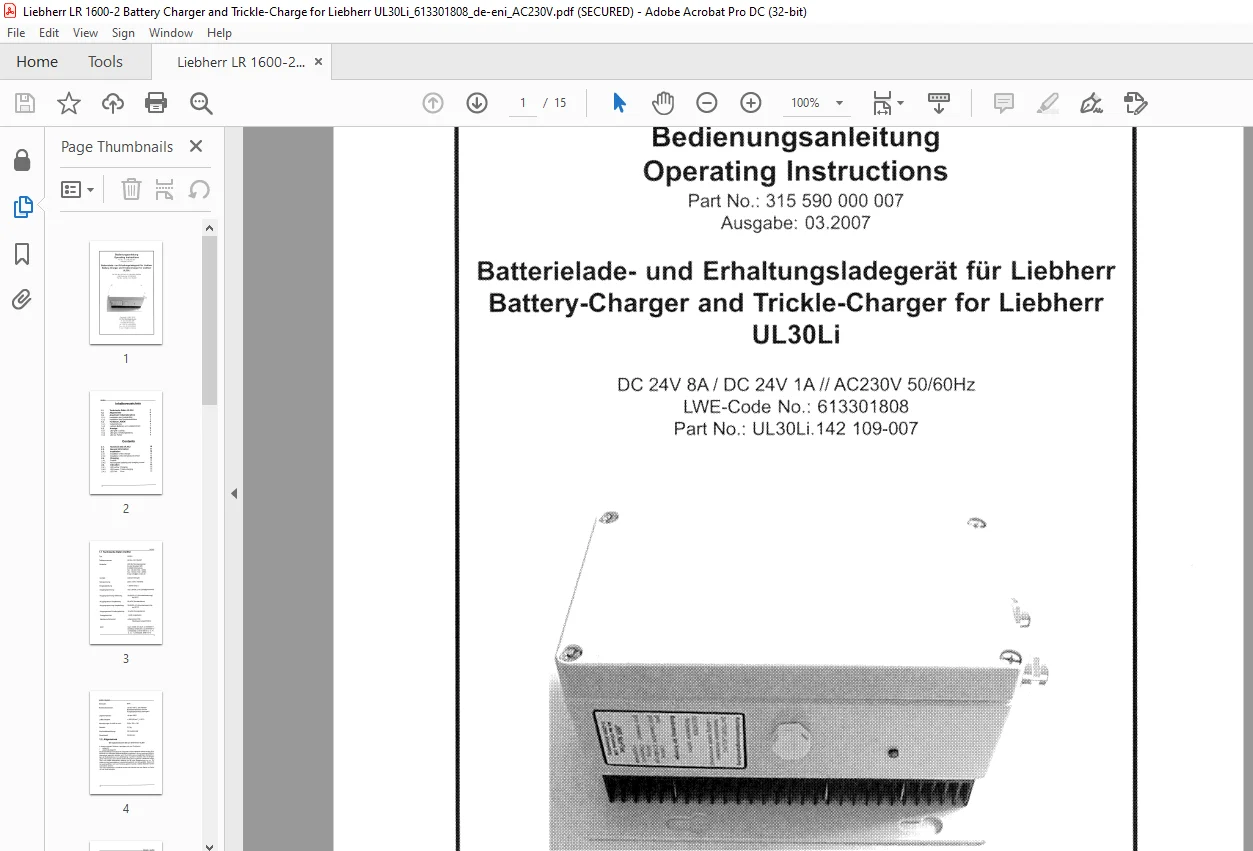

DC 24V 8A / DC 24V 1A // AC230V 50/60Hz
LWE-Code No.: 613301808
Part No.: UL30LL 142 109-007

Installation des Temperatursensors:
Der Temperatursensor im Batteriekasten ist ein veranderlicher Widerstand, der warmeschlOssig
an der Batterie befestigt wird. Seine AnschlOsse werden einerseits mit dem
+ Pol der Batterie und andererseits mit dem Batterieladegerat (Pin T) auf der anderen
Seite verbunden. Der Widerstand weist bei 20°C einen Widerstand von 511 Ohm auf.
Die Eingangsbeschaltung des Ladegerates ist so gestaltet, daB Ober die Leitung Sense/
Temperatur nicht nur die Temperatur, sondern auch der Spannungsabfall auf der +
Leitung erkannt und vom Gerat kompensiert wird.

TABLE OF CONTENTS:

Liebherr LR 1600-2 Battery Charger & Trickle-Charge for Liebherr UL30Li 613301808 – PDF DOWNLOAD

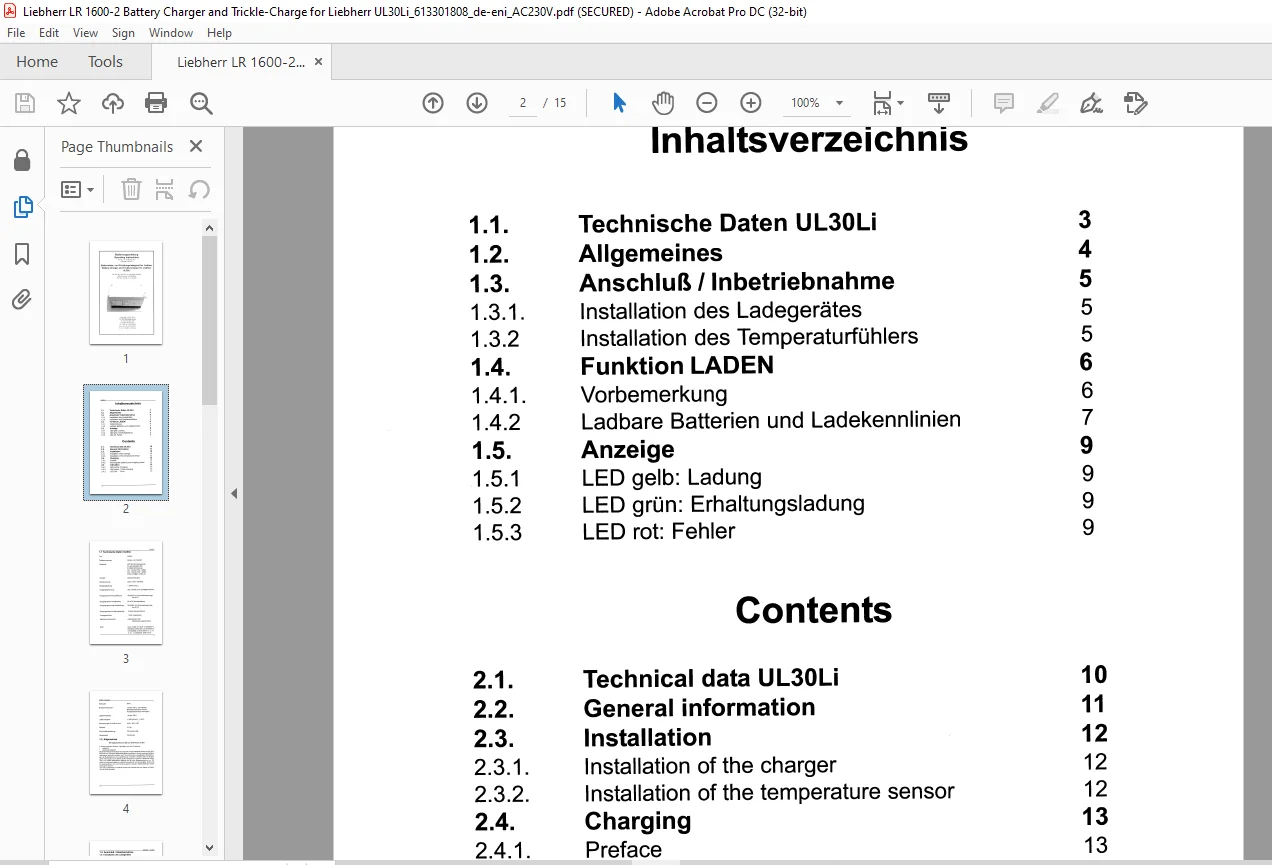

2.1. Technical data UL30Li 10
2.2. General information 11
2.3. Installation 12
2.3.1. Installation of the charger 12
2.3.2. Installation of the temperature sensor 12
2.4. Charging 13
2.4.1. Preface 13
2.4.2. Rechargable batteries and charging curves 14
2.4. Indication 15
2.4.1. LED yellow: Charging 15
2.4.2. LED green: Trickle-charging 15
2.4.3. LED red: Error 15
