Liebherr LTM 1100-4.1 (LTM 10903) MECANISME DE LEVAGE I + II Electric Schematic Manual – PDF DOWNLOAD (French)

Description

Liebherr LTM 1100-4.1 (LTM 10903) MECANISME DE LEVAGE I + II Electric Schematic Manual – PDF DOWNLOAD

FILE DETAILS:

Liebherr LTM 1100-4.1 (LTM 10903) MECANISME DE LEVAGE I + II Electric Schematic Manual – PDF DOWNLOAD

Language : French
Pages : 170
Downloadable : Yes
File Type : PDF

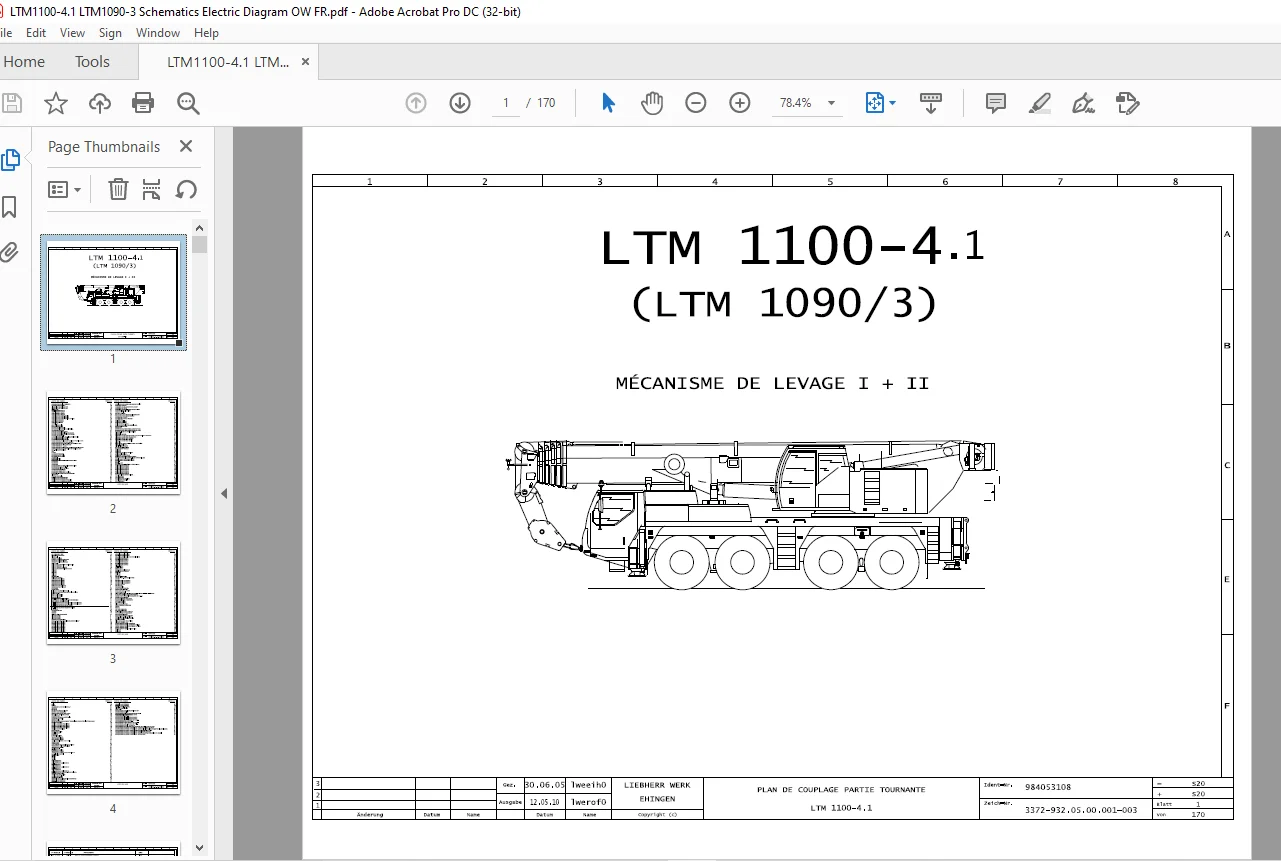

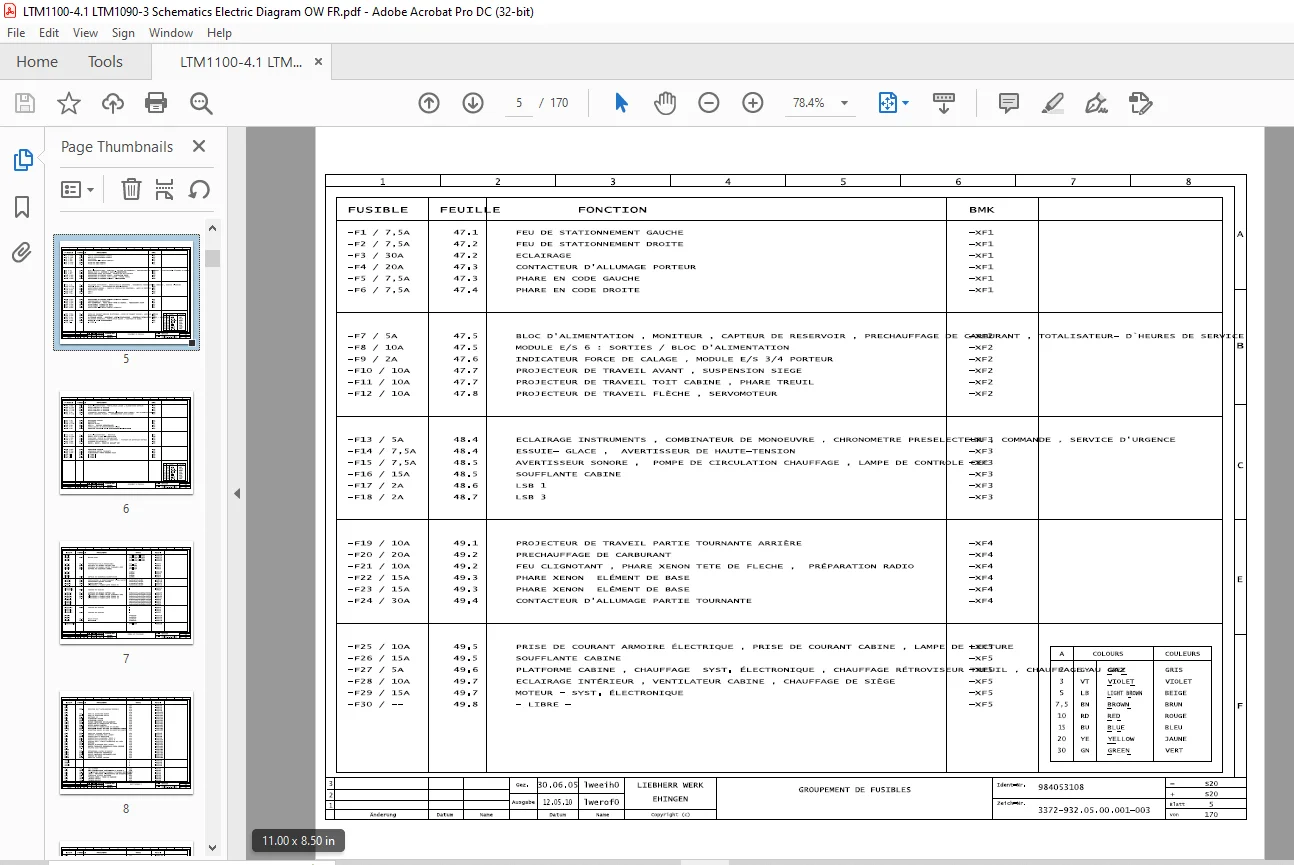

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Liebherr LTM 1100-4.1 (LTM 10903) MECANISME DE LEVAGE I + II Electric Schematic Manual – PDF DOWNLOAD

FEU PERMANENT 100W 141
FIL TRE – CHAUFFAGE 24V 60
FILTREAAIR 55
FLECHETTE PLIANTE 80
FLECHETTE PLIANTE A RELEVAGE 94
FLECHETTE PLIANTE PIVOTER 112
FLECHETTE PLIANTE RELEVAGE 87
FREIN A MAIN 120
FREIN A PEDAL MECANISME D’ORIENTATION 101
FREIN DE PARCAGE 101
FREIN DE PARCAGE VEHICULE 120
FREIN DE SESCENTE ABAISSER FLECHE 94
FUSIBLES 47
FUSIBLES 48
FUSIBLES 49
FUSIBLES 50
FUSIBLES 51
GENERATRICE 45
GRAISSAGE CENTRAL 115
GROUPEMENT DE FICHES 148
GROUPEMENT DE FICHES 149
GROUPEMENT DE FICHES 150
GROUPEMENT DE FICHES 151
GROUPEMENT DE FICHES 152
GROUPEMENT DE FUSIBLES 5
GROUPEMENT DE FUSIBLES 6
GYROPHARE 127
HOMME MORT 85
INDICATEUR DE ROTATION TREUIL 85
INDICATEUR DES REACTONS AUX APPUIS ( OPTION ) 117
INLINER CABINE 112
INSTALLATION CABINE 128
INSTALLATION CABINE 129
INSTALLATION DE 136
111131119IJllH!tB\4ENllARMR”09eSION ) 15
INSTRUMENT ET GARNITURES POSTE DE COMMANDE 16
INSTRUMENT ET GARNITURES TOIT 17
INT.LIMITEUR DE LEVAGE ( CONFIGURATION D’EQUIPMENT) 83
INT.LIMITEUR DE LEVAGE ( CONFIGURATION D’EQUIPMENT) 84
INT.LIMITEUR DE LEVAGE BEC DE FLECHE 79
INT.LIMITEUR DE LEVAGE FLECHETTE PLIANTE 80
INTERVALLE 129
LAMPE DE LECTURE 68
LEGENDE 160
LESTAGE 111
LIMITE SUPERIEURE DE LEVEE 79
LISTE DES PAGES 2
LISTE DES PAGES 3
LISTE DES PAGES 4
MANETTE D’ACCELERATION 86
MANOCONTACTEUR” MECANISME DE LEVAGE 1 LIBRE” 89
MATERIEL DIEXPLOITATION 162
MATERIEL DIEXPLOITATION 163
MATERIEL DIEXPLOITATION 164
MATERIEL DIEXPLOITATION 165
MATERIEL DIEXPLOITATION 166
MATERIEL DIEXPLOITATION 167
MATERIEL DIEXPLOITATION 168
MATERIEL DIEXPLOITATION 169
MECANISME D’ORIENTATION
MECANISME D’ORIENTATION
MECANISME D’ORIENTATION EN ROTATION LIBRE
MECANISME DE LEVAGE 1
MECANISME DE LEVAGE 1
MECANISME DE LEVAGE 1
MECANISME DE LEVAGE 2
MECANISME DE LEVAGE 2
MECANISME DE LEVAGE 2
MISE A NIVEAU
MODIFICATIONS
MODULEE/S6
MODULE E/S 6 ( ALIMENTE DE
IIIIDlllJClel e,s 6 PLACEMENT
MONITEUR
MONITEUR
MONTAGE
MOTEUR – DIAGNOSTIC
MOTEUR – SYST. ELECTRONIQUE ECU
MOTEUR
MOTEUR PARTIE TOURNANTE
MOTEUR PARTIE TOURNANTE
MOTEUR PARTIE TOURNANTE
MOTEUR PORTEUR
MOTEURSTOP
PANNEAU D’AVIS
PEDALE D’ACCELERATEUR
PHARE 2x42W PIVOTANT
PHARE 42WTETE DE FLECHE
PHARE POUR TREUIL
I 7
PIECE D’ADAPTATION 18-A … POLES AVEC INTERFACE 4-6-8-10-14-A … POLES
PLACEMENT COMBINATEUR DE MONOEUVRE
PLAN DE COUP LAGE PARTIE TOURNANTE L TM 1100-4.1
PLAN DE RACCORDEMENT
PLAN FONCTIONNEL CHAUFFAGE
PLAN FONCTIONNEL THERMO 90 ST
PLATFORME CABINE
PLATFORME CABINE
POINT NEUTRE BUS CAN
POME DE DOSAGE CHAUFFAGE
POMPE 1
POMPE2
POSTE DE COMMANDE
POSTE DE COMMANDE
PRE-TENSION SURFACE D’ANNEAU
PRECHAUFFAGE DE CARBURANT
PRECHAUFFER MOTEUR
PRECHAUFFER MOTEUR PORTEUR
PREPARATION RADIO ( OPTION )
PRESSION D’ALIMENTATION TREUIL 2
PRESSION D’HUILE
PRISE DE COURANT 12V ( OPTION )
PRISES DE COURANT 24V
PROJECTEUR DE TRAVEIL 42W FLECHE
PROJECTEUR DE TRAVEIL 42WXENON (OPTION)
PROJECTEUR DE TRAVEIL 70WFLECHE (OPTION)
PROJECTEUR DE TRAVEIL
PROJECTEUR DE TRAVEIL CABINE ( TOIT)
RADIATEUR
RADIATEUR
RADIO
REGIME
RELACHEMENT LORS SERVICE DOLLY
RELEVAGE
RELEVAGE
RELEVAGE FLECHETTE PLIANTE
RELEVER LORS SURCHARGE
RESERVEW159/W156/W301 /W302
RETROSIGNAL CHAINE DE SURETE
RONFLEUR CEC
RONFLEUR CONTROLE CONTREPOIDS
SCHEMA DE L’APPAREIL
SECHEUR □’AIR
2 I 3
SELECTEUR RELEVAGE / ELEMENT TELESCOPIQUE / FLECHETTE PLIANTE RELEVAGE
SERVICE D’URGENCE
SERVICE D’URGENCE AVEC LICCON
SERVICE D’URGENCE SANS LICCON
SERVICE D’URGENCE SANS LICCON
SERVICE D’URGENCE SANS LICCON
SERVICE DOLLY ( OPTION )
SONNETTE CEC
SOUFFLANTE CABINE
STABILISATEURS
SURCHARGE
SUSPENSION SIEGE
TABLEAU DE BORD AV
TACHYGRAPHE LICCON
TACHYGRAPHE LICCON
TELEDIAGNOSTIC GSM ( TC35 Termial)
TELESCOPAGE
TELESCOPAGE
TELETRANSMETTEUR DE VITESSE ( OPTION )
TEMPERATRUE HUILE HYDRAULIQUE
TEMPERATURE D’HUILE
TOTALISATEURIPOURIR!
l6 DE SERVICE
TRANSMETEUR □ ‘ANGLE
TRANSMETEUR □ ‘ANGLE FLECHETTE PLIANTE
TRANSMISSION BAGUESt!
ZEI.IIDTRICES
TREUIL 1
TREUIL2
TREUIL2
UNITE CENTRALE 0
UNITE CENTRALE 0
UNITE CENTRALE O ( ALIMENTE DE
WtilHS’l<l!JIEOJTRALE 1
UNITE CENTRALE 1
UNITE CENTRALE 1 ( ALIMENTE DE
WtilHS’l<l!JIEOJTRALE 2
UNITE CENTRALE 2
UNITE CENTRALE 2 ( ALIMENTE DE
WtilHSl<DJIEREGLAGE EDC ( SYST. ELECTRONIQUE)
URGENCE ARRET CABINE
VENTILATEUR 230V CABINE
VENTILATEUR CABINE
VENTILATEUR LICCON
VERROUILLAGE DU DIFFERENTIEL TRANSVERSAL
VERROUILLAGE ELEMENTS
1/Em&IJILLAGE ELEMENTS
LIEBHERR WERK
EHINGEN
VERROUILLAGE ELEMENTS
1/Em&IJILLAGE ELEMENTS
1/El’ISION( SERVICE MANUEL)
VITESSE SURMULTIPLIEE
VOLETD’AIR
VUE □’ENSEMBLE ARMOIRE ELECTRIQUE +S20
VUE □ ‘ENSEMBLE CABINE
VUE □’ENSEMBLE CHAUFFAGE AVEC CHAUFFAGEOOMBIIEltl4IEIMIIIIClltllE!
tNIOIOOltlDE TERRE
VUE □’ENSEMBLE FLECHE
VUE □’ENSEMBLE INT.LIMITEUR DE LEVAGE
VUE □ ‘ENSEMBLE INT.LIMITEUR DE LEVAGE
VUE □’ENSEMBLE LSB1 / BUS CAN LTM 1100-4.1
VUE □’ENSEMBLE LSB2 LTM 1100-4.1
VUE □’ENSEMBLE LSB3/ BUS CAN LTM 1100-4.1
VUE □’ENSEMBLE LSB/ BUS CAN LTM 1100-4.1
VUE □’ENSEMBLE PARTIE TOURNANTE
VUE □’ENSEMBLE SUPERSTRUCTURE/ PORTEUR LTM 1100-4.1 ( 15/ D+/ LSB)
VUE □’ENSEMBLE SYSTEME HYDRAULIQUE FLECHETTE PLIANTE RELEVAGE
VUE □ ‘ENSEMBLE SYSTEME HYDRAULIQUE LESTAGE/ INLINER CABINE / FLECHETTE PLIANTE PIVOTER
VUE □’ENSEMBLE SYSTEME HYDRAULIQUE MECANISME □’ORIENTATION
VUE □’ENSEMBLE SYSTEME HYDRAULIQUE MECANISME DE LEVAGE 2
VUE □’ENSEMBLE SYSTEME HYDRAULIQUE POMPER / RELEVAGE / MECANISME DE LEVAGE I
VUE □’ENSEMBLE SYSTEME HYDRAULIQUE TELESCOPAGE
