Liebherr LTM 1750-9.1 Technical Information Manual 096000 – PDF DOWNLOAD

Description

Liebherr LTM 1750-9.1 Technical Information Manual 096000 – PDF DOWNLOAD

FILE DETAILS:

Liebherr LTM 1750-9.1 Technical Information Manual 096000 – PDF DOWNLOAD

Language : English
Pages :108
Downloadable : Yes
File Type : PDF

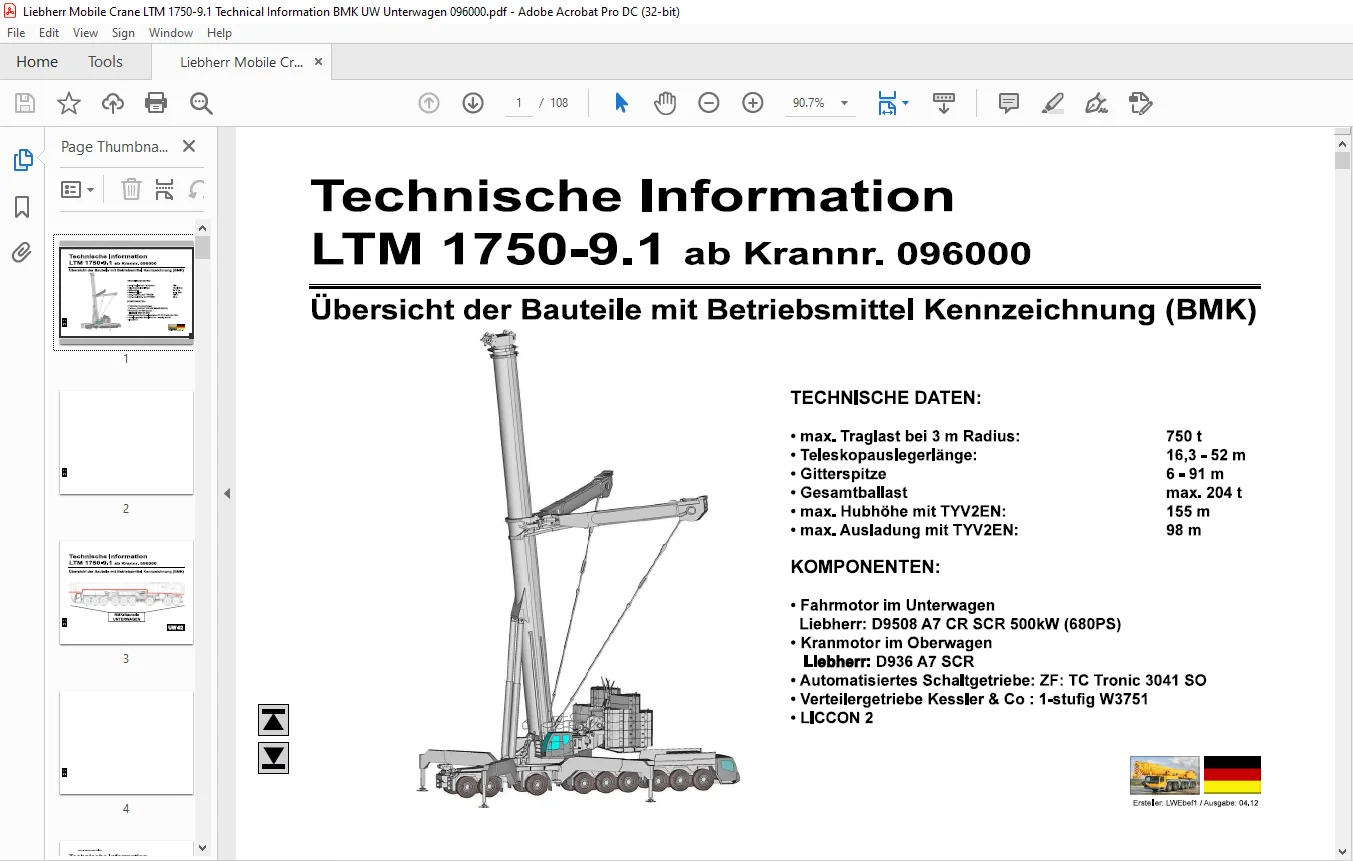

IMAGES PREVIEW OF THE MANUAL:

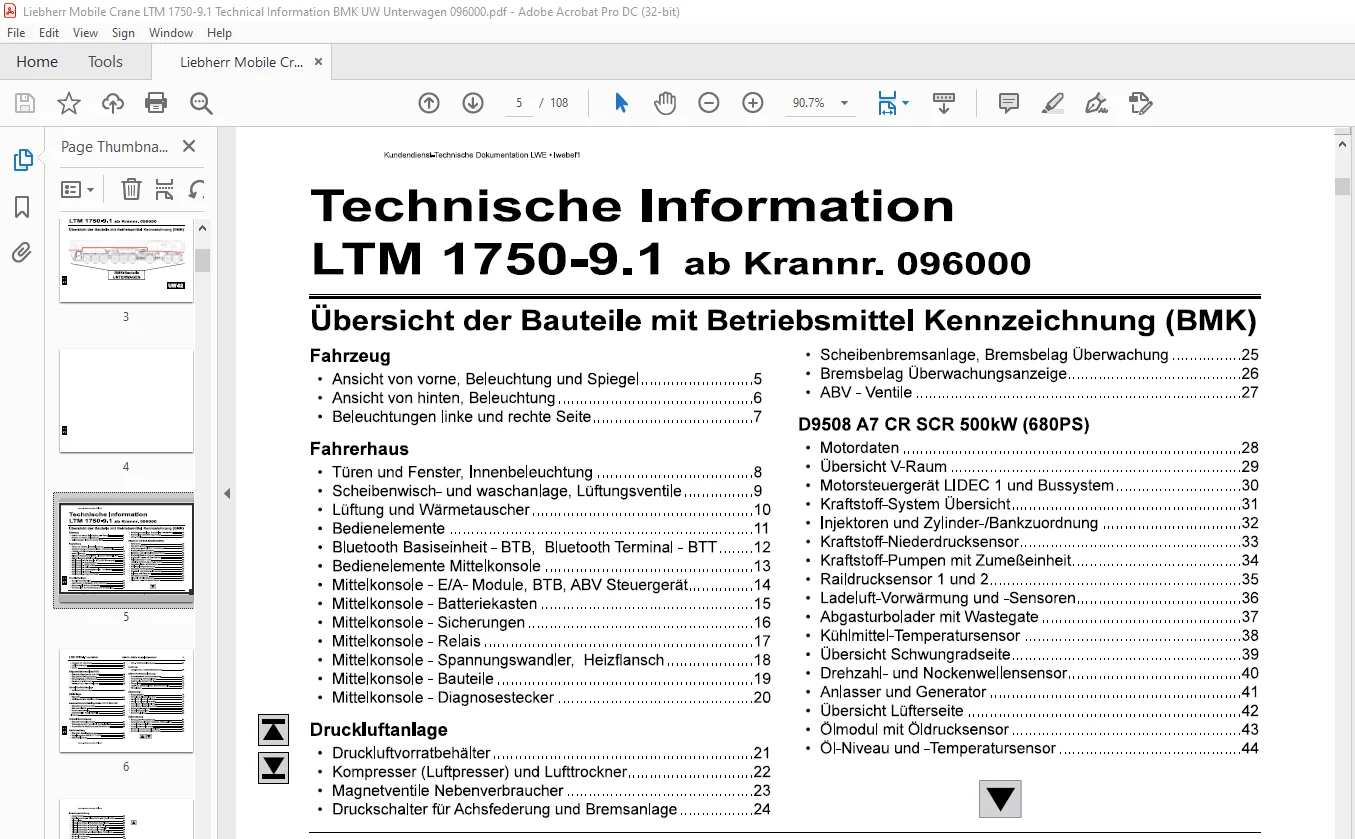

TABLE OF CONTENT

Liebherr LTM 1750-9.1 Technical Information Manual 096000 – PDF DOWNLOAD

Ubersicht der Bauteile mit Betriebsmittel Kennzeichnung (BMK)
Fahrzeug
• Ansicht von vorne, Beleuchtung und Spiegel 5
• Ansicht von hinten, Beleuchtung 6
• Scheibenbremsanlage, Bremsbelag Oberwachung 25
• Bremsbelag Oberwachungsanzeige 26
• ABV – Ventile 27
• Beleuchtungen linke und rechte Seite 7 D9508 A7 CR SCR 500kW (680PS)
Fahrerhaus • Motordaten 28
• Toren und Fenster, lnnenbeleuchtung 8
• Scheibenwisch- und waschanlage, LOftungsventile 9
• LOftung und warmetauscher 1 o
• Bedienelemente 11
• Obersicht V-Raum 29
• Motorsteuergerat LIDEC 1 und Bussystem 30
• Kraftstoff-System Obersicht 31
• lnjektoren und Zylinder-/Bankzuordnung 32
• Bluetooth Basiseinheit – BTB, Bluetooth Terminal – BTT 12
• Bedienelemente Mittelkonsole 13
• Kraftstoff-Niederdrucksensor 33
• Kraftstoff-Pumpen mit ZumeBeinheit 34
• Mittelkonsole – E/A- Module, BTB, ABV Steuergerat 14
• Mittelkonsole – Batteriekasten 15
• Raildrucksensor 1 und 2 35
• Ladeluft-Vorwarmung und -Sensoren 36
• Mittelkonsole – Sicherungen 16
• Mittelkonsole – Relais 17
• Mittelkonsole – Spannungswandler, Heizflansch 18
• Mittelkonsole – Bauteile 19
• Abgasturbolader mit Wastegate 37
• KOhlmittel-Temperatursensor 38
• Obersicht Schwungradseite 39
• Drehzahl- und Nockenwellensensor 40
• Mittelkonsole – Diagnosestecker 20 • Anlasser und Generator 41
• Obersicht LOfterseite 42
Druckluftanlage • Olmodul mit Oldrucksensor 43
• Druckluftvorratbehalter 21 • 0I-Niveau und -Temperatursensor 44
• Kompresser (Luftpresser) und Lufttrockner 22
• Magnetventile Nebenverbraucher 23
• Druckschalter tor Achsfederung und Bremsanlage 24
LTM 1750-91 ab 096000 UW-02 • BMK – Bauteileiibersicht 1
LTM 1750-91 ab 096000 UW-02 • BMK – Bauteileiibersicht 2
• Anzeigen im Fahrerhaus 45 •
ABV – Raddrehzahlsensoren 67
• Luftfilterunterdruck 46
• Einbau 47 Lenkung
Abgasnachbehandlung SCR
• Lenkgetriebe, LenkkreisOberwachung 68
• Obersicht Steuergerate und CAN 48
Aktive Hinterachslenkung
• Obersicht SCR-Dosiersystem 49 •
Durchfluss- und DruckOberwachung 69
• Harnstoff-Tank und Tanksonde 50 •
Vorspannung Zentrierzylinder 70
• Sensoren am Mischrohr 51 •
CAN Ventile Achsen 6 bis 9 71
• Sensoren nach dem Katalysator 52 •
Steuerblock 72
Diesel Kraftstoffanlage
• Lenk- und Zentrierzylinder, Sicherheitsventile 73
• Winkelgeber 7 4
• Vorfiltereinheit und Tank 53
Abstiitzung
Kiihlanlage • Neigungsgeber 75
• Obersicht 54 •
Verbolzung Klappholme oben 76
• KOhlwasserstand ROcklauf LOfter 55 •
Ventile tor Klappholme links 77
Automatisiertes Schaltgetriebe 12 TC 3041 SO
• Ventile tor Klappholme rechts 78
• AnschlOsse Klappholme links 79
• Obersicht der Komponenten 56 •
AnschlOsse Klappholme rechts 80
• Obersicht Elektrik 57 •
StotzkraftOberwachung 81
• Drehmomentwandler 58 •
Winkel AbstOtzholme 82
• Getriebesteller, Kupplungssteller 59 •
Schiebeholmlange 83
• lntarder 60
Achsfederung
Hydraulikversorgung • Niveaugeber – Achsfederung 84
• Obersicht Hydraulikpumpen 61 •
Achsfederung blockiert / gefedert, Achsausgleich 85
• Temperatursensor Hydraulikol, Hydraulikoltank 62
• Achsblockierventile links 86
• Druckstufen tor Abstotzung und Achsfederung 63
• Achsblockierventile rechts 87
Antriebsstrang
• ROckmeldung Achsausgleich links 88
• ROckmeldung Achsausgleich rechts 89
• Obersicht, Schaltbedingungen 64
• Verteilergetriebe W3751 PTO SPF 65
• Differentialsperren 66
