Linkbelt 160 X2 Excavatrice MANUEL D’UTILISATION – PDF DOWNLOAD (French)

Description

Linkbelt 160 X2 Excavatrice MANUEL D’UTILISATION – PDF DOWNLOAD (French)

FILE DETAILS:

Linkbelt 160 X2 Excavatrice MANUEL D’UTILISATION – PDF DOWNLOAD (French)

Language : French
Pages : 158
Downloadable : Yes
File Type : PDF
Size: 35 MB

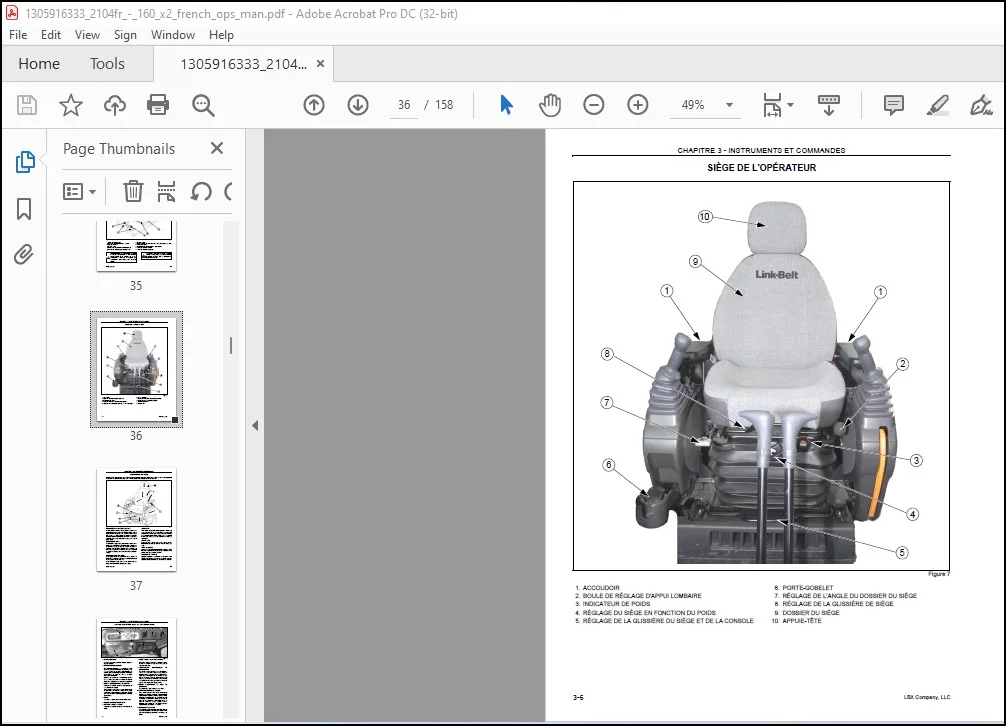

IMAGES PREVIEW OF THE MANUAL:

Need help? Contact: [email protected]

https://vimeo.com/770401137

DESCRIPTION:

Linkbelt 160 X2 Excavatrice MANUEL D’UTILISATION – PDF DOWNLOAD (French)

• Cette excavatrice a été conçue et fabriquée selon les normes de qualité les plus élevées. Elle est conforme à tous
  les règlements sur la sécurité en vigueur. Toutefois, le risque d’accidents ne peut jamais être entièrement écarté.
  C’est la raison pour laquelle il est essentiel de respecter les règles et précautions élémentaires de sécurité.
• Lisez ce manuel avec soin, en prêtant une attention particulière aux instructions relatives à la sécurité, au
  fonctionnement et à la maintenance, de manière à éviter tout risque de blessure lors de l’utilisation ou de l’entretien
  de l’excavatrice.
• Les outils et accessoires standards de cette excavatrice sont conçus pour effectuer toutes sortes d’opérations de
  terrassement et de reprise. Si vous voulez utiliser cette excavatrice pour déplacer une charge (tuyaux, buses,
  coffrages, etc.), assurez-vous qu’elle est conçue pour effectuer ce type de travail.
• N’utilisez pas cette excavatrice pour des applications ou à des fins autres que celles décrites dans le présent
  manuel. Si l’excavatrice doit être utilisée pour une tâche exigeant le recours à des accessoires, outils ou
  équipements particuliers, consultez votre concessionnaire LBX Link-Belt afin de vous assurer que toutes les
  adaptations ou modifications apportées le sont en conformité avec les spécifications techniques de l’excavatrice et
  avec les consignes de sécurité en vigueur.

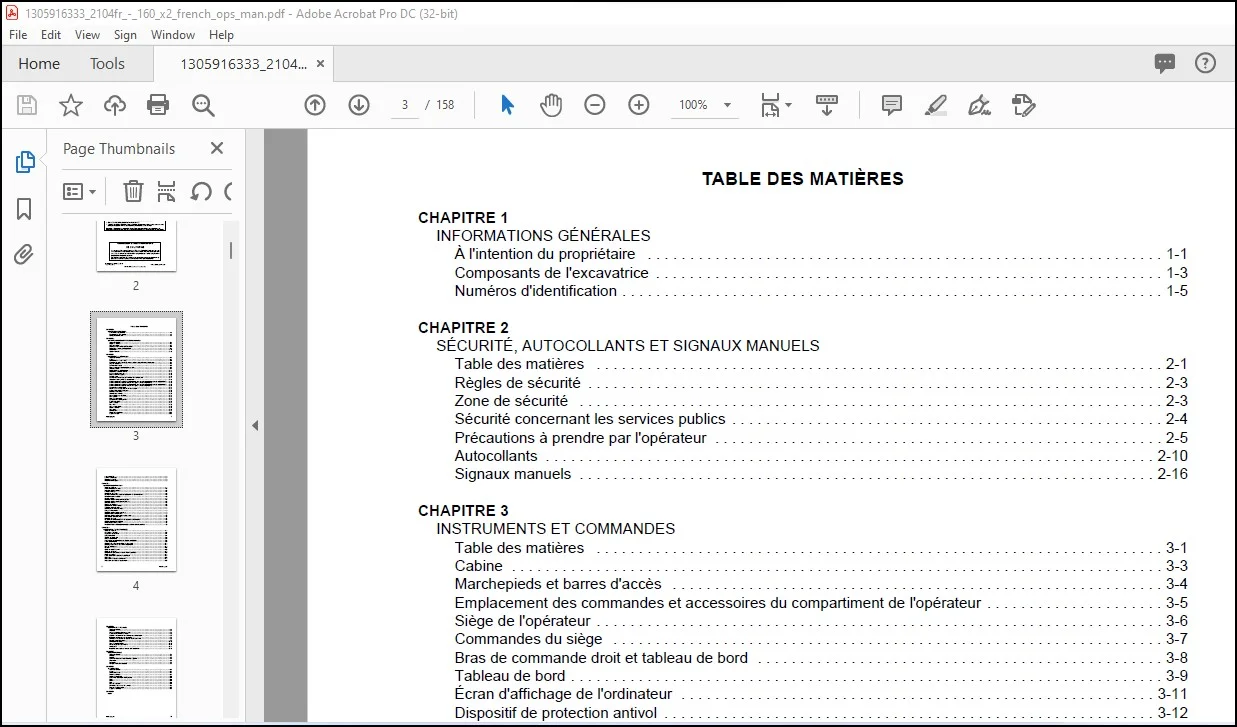

TABLE OF CONTENTS:

Linkbelt 160 X2 Excavatrice MANUEL D’UTILISATION – PDF DOWNLOAD (French)

CHAPITRE 1
INFORMATIONS GÉNÉRALES
À l’intention du propriétaire 1-1
Composants de l’excavatrice 1-3
Numéros d’identification 1-5
CHAPITRE 2
SÉCURITÉ, AUTOCOLLANTS ET SIGNAUX MANUELS
Table des matières 2-1
Règles de sécurité 2-3
Zone de sécurité 2-3
Sécurité concernant les services publics 2-4
Précautions à prendre par l’opérateur 2-5
Autocollants 2-10
Signaux manuels 2-16
CHAPITRE 3
INSTRUMENTS ET COMMANDES
Table des matières 3-1
Cabine 3-3
Marchepieds et barres d’accès 3-4
Emplacement des commandes et accessoires du compartiment de l’opérateur 3-5
Siège de l’opérateur 3-6
Commandes du siège 3-7
Bras de commande droit et tableau de bord 3-8
Tableau de bord 3-9
Écran d’affichage de l’ordinateur 3-11
Dispositif de protection antivol 3-12
Liste des écrans message 3-13
Bras de commande gauche 3-15
Console avant 3-16
Commande de chauffage, de ventilation et de climatisation 3-17
Sélecteur de configuration de commandes 3-18
Levier de commande gauche de pivotement du bras et de la superstructure dans la configuration D 3-19
Levier de commande droit de la flèche et du godet dans la configuration D 3-19
Levier de commande gauche de pivotement du bras et de la superstructure dans la configuration C 3-20
Levier de commande droit de la flèche et du godet dans la configuration C 3-20
Commande de déplacement 3-21
Pédale unique de déplacement – le cas échéant 3-21
Levier de verrouillage de la porte 3-22
Éclairage de la cabine 3-22
Crochet porte-manteau 3-22
Vitre de portière de la cabine 3-23
Porte-gobelet 3-23
Plateau de rangement 3-23
Compartiments de rangement 3-23
Radio de la cabine 3-24
Boîte à fusibles 3-25
Pare-brise 3-26
Vitre avant inférieure 3-27
Évents d’aération 3-28
Vitre arrière 3-28
Rétroviseurs 3-29
Réservoir de carburant 3-30
Capot du moteur 3-30
II LBX Company, LLC
Portes latérales 3-31
Point de remorquage 3-32
OEilletons de levage 3-32
Réservoir du lave-glace 3-32
CHAPITRE 4
INSTRUCTIONS D’UTILISATION
Table des matières 4-1
Avant d’utiliser l’excavatrice 4-3
Utilisation de l’excavatrice 4-3
Période de rodage 4-4
Démarrage du moteur 4-5
Montée de l’excavatrice jusqu’à la température de fonctionnement 4-6
Fonctionnement du moteur 4-6
Arrêt du moteur 4-7
Utilisation de l’excavatrice par temps froid 4-8
Utilisation de l’excavatrice par temps chaud 4-8
Utilisation de base 4-8
Blocage du pivotement 4-8
Déplacement de l’excavatrice 4-9
Transport de l’excavatrice 4-11
Déchargement de l’excavatrice 4-11
Levage de l’excavatrice 4-12
Utilisation de l’excavatrice dans l’eau 4-12
Stationnement de l’excavatrice 4-12
Utilisation de l’excavatrice sur un sol en pente 4-13
Remorquage de l’excavatrice 4-13
Utilisation du godet 4-14
Abaissement de l’accessoire en cas de panne de l’excavatrice 4-15
Circuits hydrauliques auxiliaires 4-16
Entreposage de l’excavatrice 4-18
Fonctionnement de l’accouplement rapide de l’excavatrice hydraulique 4-19
CHAPITRE 5
LUBRIFICATION, FILTRES ET LIQUIDES
Table des matières 5-1
Instructions d’entretien 5-3
Inspections quotidiennes 5-4
Compteur horaire 5-4
Tableau de lubrification 5-5
Liquides et lubrifiants 5-6
Contenances et spécifications des liquides et lubrifiants 5-8
Points de lubrification 5-9
Graissage du réducteur de vitesse de pivotement 5-11
Graissage des dents de la couronne d’orientation 5-11
Niveaux des liquides 5-12
Moteurs 5-13
Circuit de refroidissement 5-15
Circuit de carburant 5-17
Relâchement de la pression dans le circuit hydraulique 5-22
Circuit hydraulique 5-23
Purge de l’air des composants hydrauliques 5-28
Filtre à air 5-30
Réducteur de vitesse de pivotement 5-32
Réducteurs de vitesse de déplacement 5-33
LBX Company, LLC III
CHAPITRE 6
MAINTENANCE ET RÉGLAGES
Table des matières 6-1
Chenilles 6-3
Galets de chenille et roues de retour 6-5
Radiateur et refroidisseur d’huile 6-6
Courroie d’entraînement du ventilateur et de l’alternateur 6-7
Inspection et nettoyage de l’excavatrice 6-8
Vérification de l’absence de fuites au niveau des vérins 6-8
Remplacement d’un godet 6-9
Extincteur (non fourni) 6-10
Soudage sur l’excavatrice 6-10
Pièces en plastique et en résine 6-10
Climatisation 6-11
Inspection des couples de serrage de la boulonnerie 6-13
CHAPITRE 7
CIRCUIT ÉLECTRIQUE
Table des matières 7-1
Fusibles 7-3
Batterie 7-5
Connexion d’une ou de deux batteries d’appoint 7-7
Alternateur 7-8
Démarreur 7-8
Remplacement d’une ampoule 7-9
CHAPITRE 8
SPÉCIFICATIONS
Table des matières 8-1
Moteur 8-3
Circuits électriques 8-3
Circuit hydraulique 8-3
Châssis de roulement 8-4
Contenance des circuits et composants 8-4
Poids 8-4
Flèche 8-4
Bras 8-4
Force de creusage 8-4
Dimensions hors tout de l’excavatrice 8-5
Plage de fonctionnement 8-6
Capacités de levage 8-8
CHAPITRE 9
INDEX
