Linkbelt 210 X2 EXCAVADORA HIDRÁULICA MANUAL DEL OPERADOR 2101 – PDF DOWNLOAD (Spanish)

Description

Linkbelt 210 X2 EXCAVADORA HIDRÁULICA MANUAL DEL OPERADOR 2101 – PDF DOWNLOAD (Spanish)

FILE DETAILS:

Linkbelt 210 X2 EXCAVADORA HIDRÁULICA MANUAL DEL OPERADOR 2101 – PDF DOWNLOAD (Spanish)

Language : Spanish
Pages : 164
Downloadable : Yes
File Type : PDF
Size: 34.7 MB

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Linkbelt 210 X2 EXCAVADORA HIDRÁULICA MANUAL DEL OPERADOR 2101 – PDF DOWNLOAD (Spanish)

INFORMACIÓN GENERAL:
PARA EL PROPIETARIO:

• Esta excavadora ha sido diseñada y construida bajo las normas de calidad más exigentes. Satisface todos los
  reglamentos de seguridad vigentes. Sin embargo, el riesgo de accidentes nunca se puede excluir completamente.
  Por eso es esencial observar normas y precauciones de seguridad básicas.
• Lea detenidamente este manual, prestando atención particular a las instrucciones concernientes a seguridad,
  operación y mantenimiento, para evitar el riesgo de lesiones mientras trabaja con la máquina o efectúa
  mantenimiento en ella.
• Los accesorios y herramientas estándar de esta excavadora están diseñados para efectuar todo tipo de trabajos
  de movimiento y acarreo de tierra. Si desea utilizar esta excavadora para manejar cargas (tubos, alcantarillas,
  encofrados, etc.), asegúrese que esté diseñada para efectuar este tipo de trabajo.
• No utilice esta excavadora para ninguna aplicación o propósito diferente de los descritos en este manual. Si la
  excavadora se va a utilizar para trabajos que involucren el empleo de aditamentos, accesorios o equipos
  especiales, consulte al concesionario LBX Link-Belt a fin de asegurarse que toda adaptación o modificación hecha
  quede dentro de las especificaciones técnicas de la excavadora y cumpla los requisitos de seguridad
  prevalecientes.
• Toda modificación o adaptación que no esté aprobada por el fabricante puede anular el cumplimiento inicial de la
  excavadora con los requisitos de seguridad.

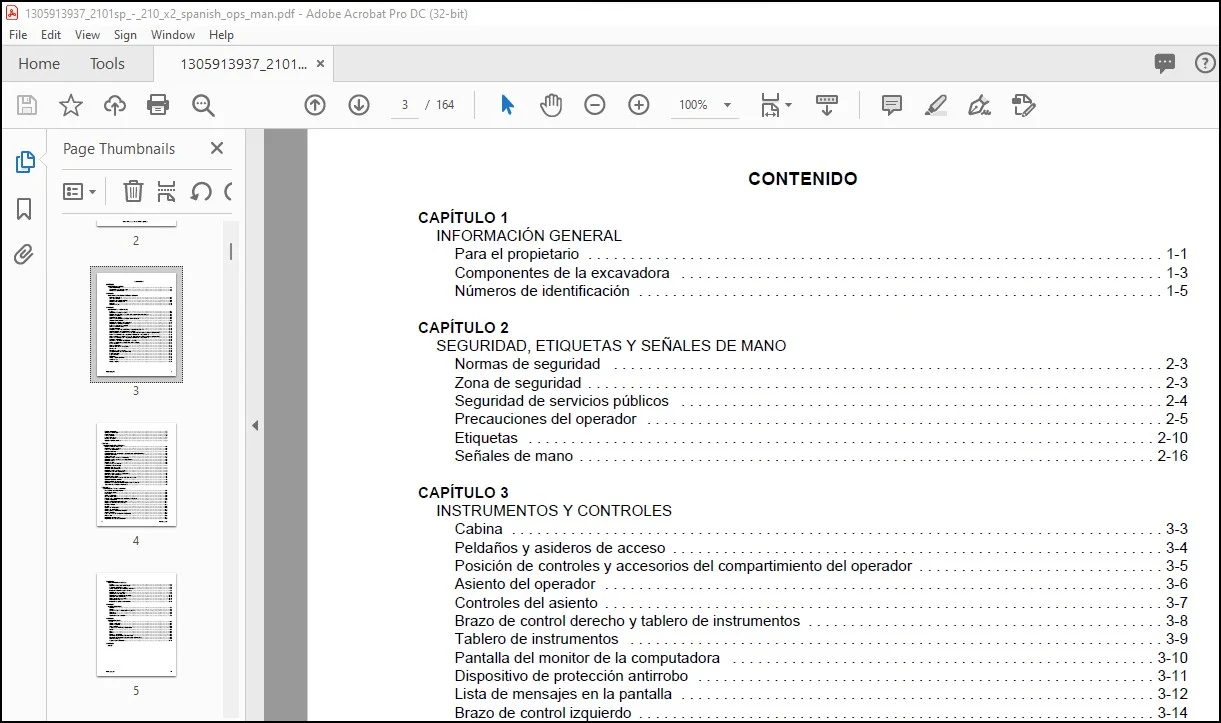

TABLE OF CONTENTS:

Linkbelt 210 X2 EXCAVADORA HIDRÁULICA MANUAL DEL OPERADOR 2101 – PDF DOWNLOAD (Spanish)

CAPÍTULO 1
INFORMACIÓN GENERAL
Para el propietario 1-1

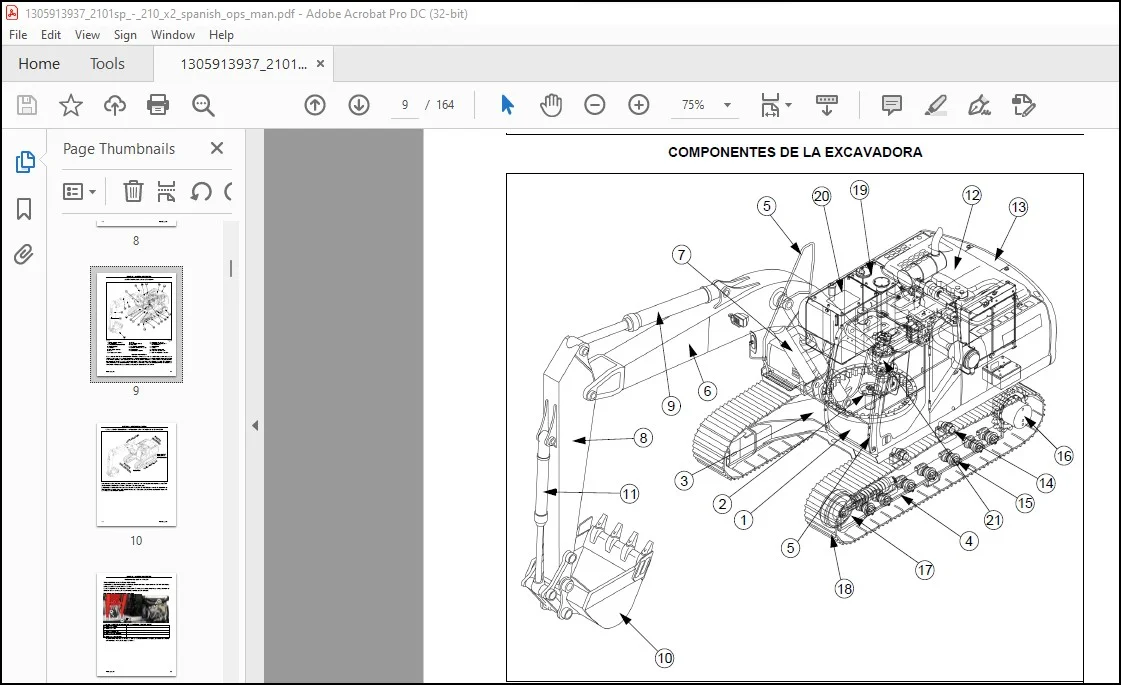

Componentes de la excavadora 1-3
Números de identificación 1-5
CAPÍTULO 2
SEGURIDAD, ETIQUETAS Y SEÑALES DE MANO
Normas de seguridad 2-3
Zona de seguridad 2-3
Seguridad de servicios públicos 2-4
Precauciones del operador 2-5
Etiquetas 2-10
Señales de mano 2-16
CAPÍTULO 3
INSTRUMENTOS Y CONTROLES
Cabina 3-3
Peldaños y asideros de acceso 3-4
Posición de controles y accesorios del compartimiento del operador 3-5
Asiento del operador 3-6
Controles del asiento 3-7
Brazo de control derecho y tablero de instrumentos 3-8
Tablero de instrumentos 3-9
Pantalla del monitor de la computadora 3-10
Dispositivo de protección antirrobo 3-11
Lista de mensajes en la pantalla 3-12
Brazo de control izquierdo 3-14
Consola delantera 3-15
Control de calefacción, ventilación y acondicionador de aire 3-16
Válvula selectora de configuración de control 3-17
Brazo y palanca de control izquierda de giro de la estructura superior en configuración D 3-18
Palanca de control derecha de pluma y cucharón en configuración D 3-18
Brazo y palanca de control izquierda de giro de la estructura superior en configuración C 3-19
Palanca de control derecha de pluma y cucharón en configuración C 3-19
Control de propulsión 3-20
Pedal único de control de propulsión – Si lo tiene 3-20
Palanca de bloqueo de los controles de la compuerta 3-21
Luz de la cabina 3-21
Gancho para abrigo 3-21
Ventana de la puerta de la cabina 3-22
Portavasos 3-22
Bandeja de almacenamiento 3-22
Compartimientos de almacenamiento 3-22
Radio de la cabina 3-23
Caja de fusibles 3-24
Parabrisas 3-25
Ventana delantera inferior 3-26
Salidas de aire 3-27
Ventana trasera 3-27
II LBX Company, LLC
Espejos retrovisores 3-28
Tanque de combustible 3-29
Capó del motor 3-29
Puertas laterales 3-30
Punto de remolcado 3-31
Argollas de levante 3-31
Depósito del lavaparabrisas 3-32
CAPÍTULO 4
INSTRUCCIONES DE OPERACIÓN
Antes de utilizar la excavadora 4-3
Operación de la excavadora 4-3
Período de asentamiento 4-4
Arranque del motor 4-4
Calentamiento de la excavadora a la temperatura de funcionamiento 4-6
Operación del motor 4-6
Parada del motor 4-7
Operación de la excavadora en tiempo frío 4-8
Operación de la excavadora en tiempo caluroso 4-8
Operación básica 4-8
Bloqueo de giro 4-8
Propulsión de la excavadora 4-9
Transporte de la excavadora 4-11
Descarga de la excavadora 4-11
Elevación de la excavadora 4-12
Operación de la excavadora en agua 4-12
Estacionamiento de la excavadora 4-12
Operación de la excavadora en pendientes 4-13
Remolcado de la excavadora 4-13
Operación del cucharón 4-14
Bajada del accesorio en caso de falla de la excavadora 4-15
Circuitos hidráulicos auxiliares 4-16
Almacenamiento de la excavadora 4-19
Operación del acoplador hidráulico rápido de la excavadora 4-20
Operación del accesorio de frente largo 4-27
CAPÍTULO 5
LUBRICACIÓN, FILTROS Y FLUIDOS
Instrucciones de mantenimiento 5-3
Inspecciones diarias 5-4
Horómetro 5-4
Tabla de lubricación 5-5
Fluidos y lubricantes 5-6
Capacidades y especificaciones de fluidos y lubricantes 5-8
Puntos de lubricación 5-9
Engrase del engranaje reductor de giro 5-11
Engrase de dientes de la tornamesa 5-11
Niveles de fluidos 5-12
Motores 5-13
Sistema de enfriamiento 5-15
Sistema de combustible 5-17
Alivio de presión del sistema hidráulico 5-22
Sistema hidráulico 5-23
Purga de aire de los componentes hidráulicos 5-27
Filtro de aire 5-30
Engranaje reductor de giro 5-32
Engranajes reductores de propulsión 5-33
LBX Company, LLC III
CAPÍTULO 6
MANTENIMIENTO Y AJUSTES
Orugas 6-3
Rodillos y ruedas guía de las orugas 6-5
Radiador y enfriador de aceite 6-6
Correa impulsora de ventilador y alternador 6-7
Inspección y limpieza de la excavadora 6-8
Revisión de fugas de cilindro 6-8
Sustitución de un cucharón 6-9
Extinguidor de incendios (no provisto) 6-10
Soldadura en la excavadora 6-10
Piezas de plástico y de resina 6-10
Acondicionador de aire 6-11
Inspección de apriete de la tornillería 6-13
CAPÍTULO 7
SISTEMA ELÉCTRICO
Fusibles 7-3
Batería 7-5
Conexión de una o dos baterías de refuerzo 7-7
Alternador 7-7
Arrancador 7-7
Sustitución de una bombilla 7-8
CAPÍTULO 8
ESPECIFICACIONES
Motor 8-3
Sistemas eléctricos 8-3
Sistema hidráulico 8-3
Tren de rodaje 8-4
Capacidad de sistemas y componentes 8-4
Pesos 8-5
Pluma 8-5
Brazos 8-5
Fuerza de excavación 8-5
Dimensiones generales de la excavadora 8-6
Dimensiones generales de la excavadora de frente largo 8-7
Alcance de trabajo 8-8
Capacidades de elevación 8-10
CAPÍTULO 9
ÍNDICE
