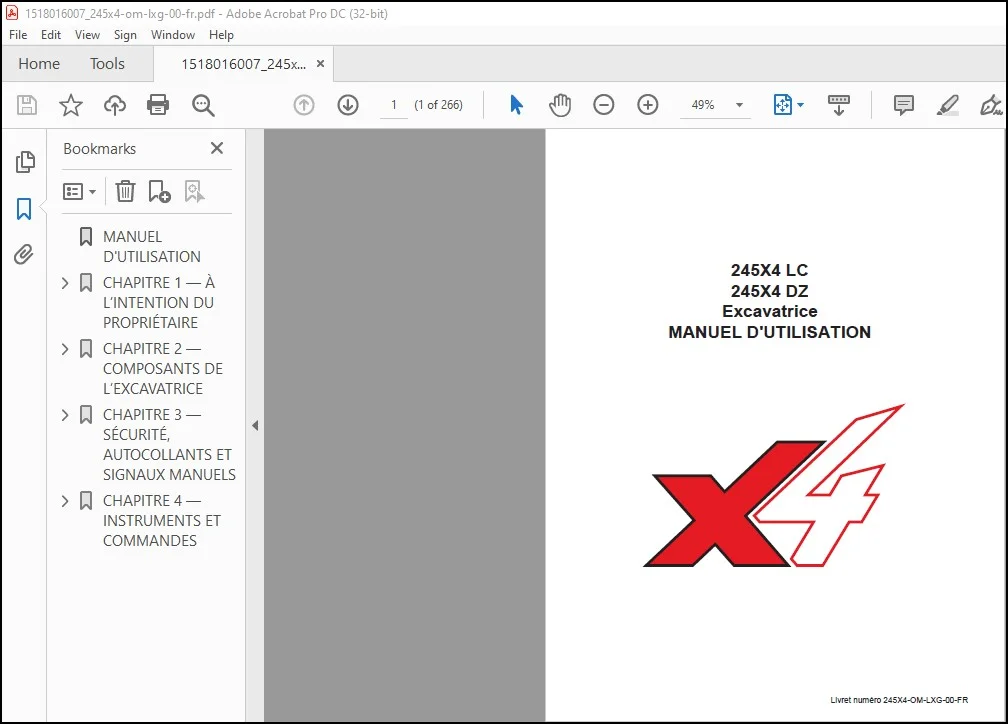

Linkbelt 245X4 LC 245X4 DZ Excavatrice MANUEL D’UTILISATION 245X4-OM-LXG-00-FR – DOWNLOAD (French)

Description

Linkbelt 245X4 LC 245X4 DZ Excavatrice MANUEL D’UTILISATION 245X4-OM-LXG-00-FR – DOWNLOAD (French)

FILE DETAILS:

Linkbelt 245X4 LC 245X4 DZ Excavatrice MANUEL D’UTILISATION 245X4-OM-LXG-00-FR – DOWNLOAD (French)

Language : French
Pages : 266
Downloadable : Yes
File Type : PDF
Size: 114 MB

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Linkbelt 245X4 LC 245X4 DZ Excavatrice MANUEL D’UTILISATION 245X4-OM-LXG-00-FR – DOWNLOAD (French)

PRÉCAUTIONS CONCERNANT LE DÉMARRAGE ET L’ARRÊT :

Faites le tour de l’excavatrice et prévenez tout personnel occupé à son entretien ou placé sur son chemin avant de démarrer.Ne démarrez pas avant que toutes les personnes se soient visiblement éloignées de l’excavatrice.

• Actionnez le klaxon avant de démarrer. Des pierres ou autres débris peuvent être projetés lorsque la machine est en cours de fonctionnement ou de transport sur le chantier. Mettez une affiche « Entrée interdite » afin d’empêcher qui que ce soit d’entrer sur le chantier.
• Prenez également les mesures nécessaires pour établir un périmètre de sécurité autour du chantier. Faites le tour de l’outil, de l’accessoire ou du point de contact le plus éloigné de l’excavatrice pour voir la zone dangereuse de fonctionnement du point de vue et sous l’angle du personnel de chantier. Réglez, fixez et verrouillez le siège et attachez la ceinture de sécurité avant de démarrer l’excavatrice.
• Ne démarrez et ne faites fonctionner l’excavatrice que depuis le siège de l’opérateur. N’omettez pas d’enclencher le système de verrouillage de la porte de l’excavatrice. Il est essentiel de réparer le système de verrouillage de la porte s’il est défectueux. N’utilisez des câbles de démarrage que selon les recommandations. Un usage inadéquat peut provoquer l’explosion de la batterie ou un mouvement imprévu de l’excavatrice.
• Aérez l’endroit où les batteries se trouvent avant d’utiliser des câbles de démarrage. Assurez-vous que l’utilisation de câbles de démarrage n’interférera pas avec les dispositifs de traitement électronique ou les équipements informatiques, ou ne les endommagera pas. Consultez Connexion d’une ou de deux batteries d’appoint au chapitre 9 (page 9-6). Ne faites pas fonctionner le moteur dans un lieu clos sans ventilation adéquate.
• Stationnez l’excavatrice sur une surface horizontale dans la mesure du possible et abaissez l’accessoire au sol. Les freins de translation s’enclencheront automatiquement. Sur les pentes, stationnez l’excavatrice en calant les chenilles de sorte à les immobiliser.

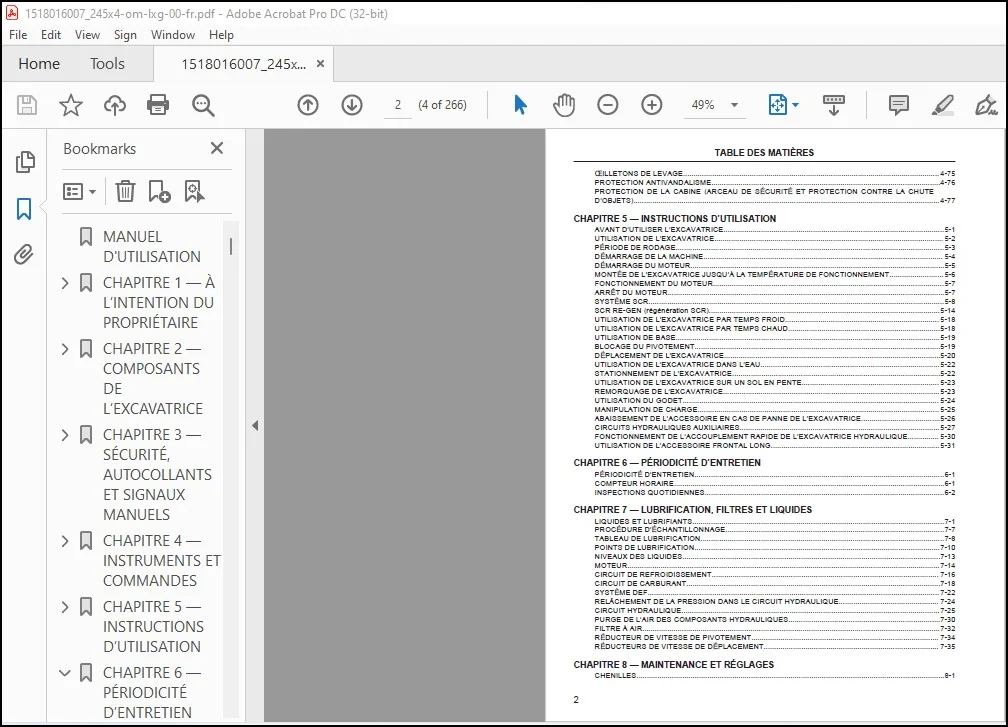

TABLE OF CONTENTS:

Linkbelt 245X4 LC 245X4 DZ Excavatrice MANUEL D’UTILISATION 245X4-OM-LXG-00-FR – DOWNLOAD (French)

CHAPITRE 1 — À L’INTENTION DU PROPRIÉTAIRE
MANUELS TECHNIQUES LINK-BELT 1-1
CHAPITRE 2 — COMPOSANTS DE L’EXCAVATRICE
COMPOSANTS DE L’EXCAVATRICE 2-1

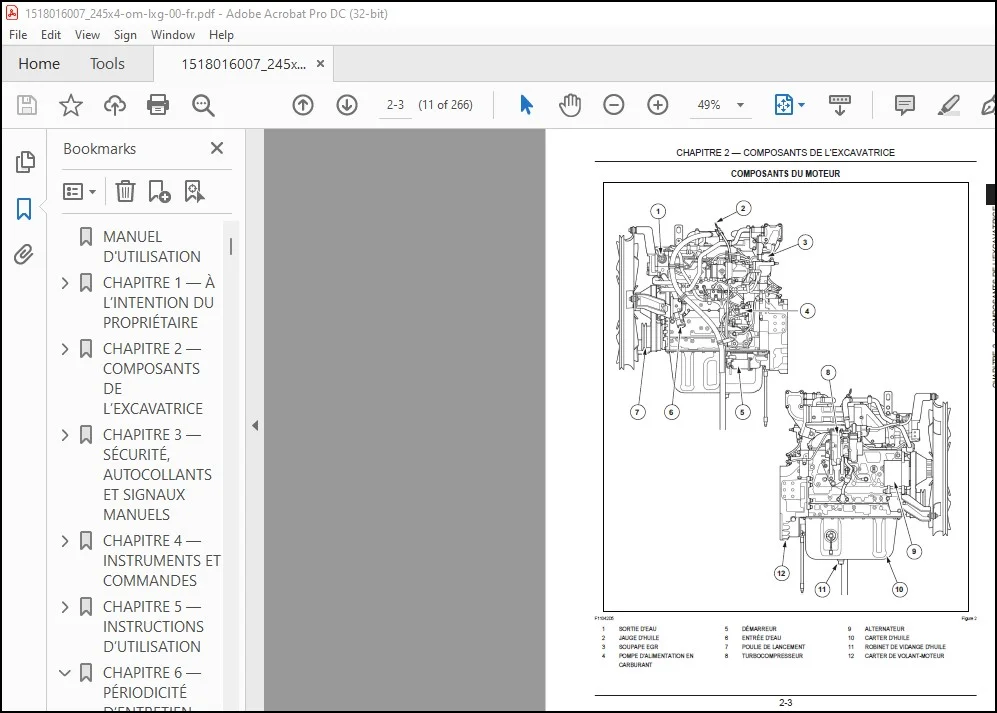

COMPOSANTS DU MOTEUR 2-3
NUMÉROS D’IDENTIFICATION 2-5
CHAPITRE 3 — SÉCURITÉ, AUTOCOLLANTS ET SIGNAUX MANUELS
RÈGLES DE SÉCURITÉ 3-1
ZONE DE SÉCURITÉ 3-1
SÉCURITÉ CONCERNANT LES SERVICES PUBLICS 3-2
PRÉCAUTIONS À PRENDRE PAR L’OPÉRATEUR 3-3
AUTOCOLLANTS 3-9
SIGNAUX MANUELS 3-26
CHAPITRE 4 — INSTRUMENTS ET COMMANDES
CABINE 4-1
MARCHEPIEDS ET BARRES D’ACCÈS 4-2
EMPLACEMENT DES COMMANDES ET ACCESSOIRES DE LA CABINE 4-4
SIÈGE DE L’OPÉRATEUR 4-6
COMMANDES DU SIÈGE 4-7
BRAS DE COMMANDE DROIT 4-9
BRAS DE COMMANDE GAUCHE 4-11
CONSOLE AVANT DROITE 4-12
SÉLECTEUR DE CONFIGURATION DE COMMANDES 4-46
LEVIER DE COMMANDE GAUCHE DE BRAS ET PIVOTEMENT DE LA SUPERSTRUCTURE DANS
LA CONFIGURATION D 4-48
LEVIER DE COMMANDE DROIT DE FLÈCHE ET GODET DANS LA CONFIGURATION D 4-48
LEVIER DE COMMANDE GAUCHE DE PIVOTEMENT DU BRAS ET DE LA SUPERSTRUCTURE
DANS LA CONFIGURATION C 4-49
LEVIER DE COMMANDE DROIT DE LA FLÈCHE ET DU GODET DANS LA CONFIGURATION C 4-49
FONCTIONNEMENT DE LA LAME (POUR SPÉCIFICATION DE LAME) 4-50
COMMANDE DE DÉPLACEMENT 4-51
PÉDALE UNIQUE DE DÉPLACEMENT 4-51
LEVIER DE VERROUILLAGE DE PORTE (BARRE DE SÉCURITÉ) 4-52
ÉCLAIRAGE DE LA CABINE 4-53
CROCHET PORTE-MANTEAU 4-53
VITRES DE PORTIÈRE DE LA CABINE 4-53
PORTE-GOBELET 4-53
PORTE-JOURNAUX 4-54
BOÎTE À FUSIBLES 4-54
RADIO 4-55
PARE-BRISE 4-59
VITRE AVANT INFÉRIEURE 4-61
ÉVENTS D’AÉRATION 4-62
VITRE ARRIÈRE 4-62
RÉTROVISEURS 4-63
POSE ET RÉGLAGE DU RÉTROVISEUR 4-63
CAMÉRA DE LA VUE ARRIÈRE 4-66
RÉSERVOIR DE CARBURANT 4-72
CAPOT DU MOTEUR 4-72
COMPARTIMENT DE RANGEMENT AVANT 4-73
RÉSERVOIR DU LAVE-GLACE 4-73
PORTE LATÉRALE 4-74
POINT DE REMORQUAGE 4-75
TABLE DES MATIÈRES
1
OEILLETONS DE LEVAGE 4-75
PROTECTION ANTIVANDALISME 4-76
PROTECTION DE LA CABINE (ARCEAU DE SÉCURITÉ ET PROTECTION CONTRE LA CHUTE
D’OBJETS) 4-77
CHAPITRE 5 — INSTRUCTIONS D’UTILISATION
AVANT D’UTILISER L’EXCAVATRICE 5-1
UTILISATION DE L’EXCAVATRICE 5-2
PÉRIODE DE RODAGE 5-3
DÉMARRAGE DE LA MACHINE 5-4
DÉMARRAGE DU MOTEUR 5-5
MONTÉE DE L’EXCAVATRICE JUSQU’À LA TEMPÉRATURE DE FONCTIONNEMENT 5-6
FONCTIONNEMENT DU MOTEUR 5-7
ARRÊT DU MOTEUR 5-7
SYSTÈME SCR 5-8
SCR RE-GEN (régénération SCR) 5-14
UTILISATION DE L’EXCAVATRICE PAR TEMPS FROID 5-18
UTILISATION DE L’EXCAVATRICE PAR TEMPS CHAUD 5-18
UTILISATION DE BASE 5-19
BLOCAGE DU PIVOTEMENT 5-19
DÉPLACEMENT DE L’EXCAVATRICE 5-20
UTILISATION DE L’EXCAVATRICE DANS L’EAU 5-22
STATIONNEMENT DE L’EXCAVATRICE 5-22
UTILISATION DE L’EXCAVATRICE SUR UN SOL EN PENTE 5-23
REMORQUAGE DE L’EXCAVATRICE 5-23
UTILISATION DU GODET 5-24
MANIPULATION DE CHARGE 5-25
ABAISSEMENT DE L’ACCESSOIRE EN CAS DE PANNE DE L’EXCAVATRICE 5-26
CIRCUITS HYDRAULIQUES AUXILIAIRES 5-27
FONCTIONNEMENT DE L’ACCOUPLEMENT RAPIDE DE L’EXCAVATRICE HYDRAULIQUE 5-30
UTILISATION DE L’ACCESSOIRE FRONTAL LONG 5-31
CHAPITRE 6 — PÉRIODICITÉ D’ENTRETIEN
PÉRIODICITÉ D’ENTRETIEN 6-1
COMPTEUR HORAIRE 6-1
INSPECTIONS QUOTIDIENNES 6-2
CHAPITRE 7 — LUBRIFICATION, FILTRES ET LIQUIDES
LIQUIDES ET LUBRIFIANTS 7-1
PROCÉDURE D’ÉCHANTILLONNAGE 7-7
TABLEAU DE LUBRIFICATION 7-8
POINTS DE LUBRIFICATION 7-10
NIVEAUX DES LIQUIDES 7-13
MOTEUR 7-14
CIRCUIT DE REFROIDISSEMENT 7-16
CIRCUIT DE CARBURANT 7-18
SYSTÈME DEF 7-22
RELÂCHEMENT DE LA PRESSION DANS LE CIRCUIT HYDRAULIQUE 7-24
CIRCUIT HYDRAULIQUE 7-25
PURGE DE L’AIR DES COMPOSANTS HYDRAULIQUES 7-30
FILTRE À AIR 7-32
RÉDUCTEUR DE VITESSE DE PIVOTEMENT 7-34
RÉDUCTEURS DE VITESSE DE DÉPLACEMENT 7-35
CHAPITRE 8 — MAINTENANCE ET RÉGLAGES
CHENILLES 8-1
TABLE DES MATIÈRES
2
GALETS DE CHENILLE ET ROUES DE RETOUR 8-3
RADIATEUR ET REFROIDISSEUR D’HUILE 8-4
COURROIE DE VENTILATEUR ET D’ALTERNATEUR 8-5
INSPECTION ET NETTOYAGE DE L’EXCAVATRICE 8-7
PIÈCES EN PLASTIQUE ET EN RÉSINE 8-8
VÉRIFICATION DE L’ABSENCE DE FUITES AU NIVEAU DES VÉRINS 8-8
REMPLACEMENT D’UN GODET 8-9
EXTINCTEUR (NON FOURNI) 8-10
PROTECTION DU SYSTÈME ÉLECTRIQUE / ÉLECTRONIQUE PENDANT LA RECHARGE OU LA
SOUDURE 8-11
CLIMATISATION 8-13
INSPECTION DU RESSORT À GAZ 8-15
INSPECTION DES COUPLES DE SERRAGE DE LA BOULONNERIE 8-16
DÉPANNAGE DU MOTEUR 8-17
CHAPITRE 9 — CIRCUITS ÉLECTRIQUES
FUSIBLES 9-1
SECTIONNEUR DE BATTERIE 9-3
BATTERIE 9-4
CONNEXION D’UNE OU DE DEUX BATTERIES D’APPOINT 9-6
ALTERNATEUR 9-6
DÉMARREUR 9-6
REMPLACEMENT D’UNE AMPOULE 9-7
CHAPITRE 10 — INSTRUCTIONS DE TRANSPORT ET D’ENTREPOSAGE
TRANSPORT DE L’EXCAVATRICE 10-1
LEVAGE DE L’EXCAVATRICE 10-8
DÉMONTAGE AVANT LE TRANSPORT 10-9
ENTREPOSAGE DE L’EXCAVATRICE 10-13
CHAPITRE 11 — SPÉCIFICATIONS
MOTEUR 11-1
CIRCUITS ÉLECTRIQUES 11-1
CIRCUIT HYDRAULIQUE 11-1
POIDS 11-2
CHÂSSIS DE ROULEMENT 11-2
CONTENANCE DES CIRCUITS ET COMPOSANTS 11-2
ACCESSOIRE 11-2
FORCE DE CREUSAGE 11-2
DIMENSIONS HORS TOUT DE L’EXCAVATRICE 11-4
PLAGE DE FONCTIONNEMENT 11-6
CAPACITÉS NOMINALES DE LEVAGE ISO 11-8
TAILLES DE GODET 11-11
RemoteCARE 11-12
DÉCLARATION DE FCC & CE 11-13
DOCUMENT 11-14
CHAPITRE 12
