Locust 1203 (Yanmar 4TNV98) Spare Parts Catalogue Manual – PDF DOWNLOAD

Description

Locust 1203 (Yanmar 4TNV98) Spare Parts Catalogue Manual – PDF DOWNLOAD

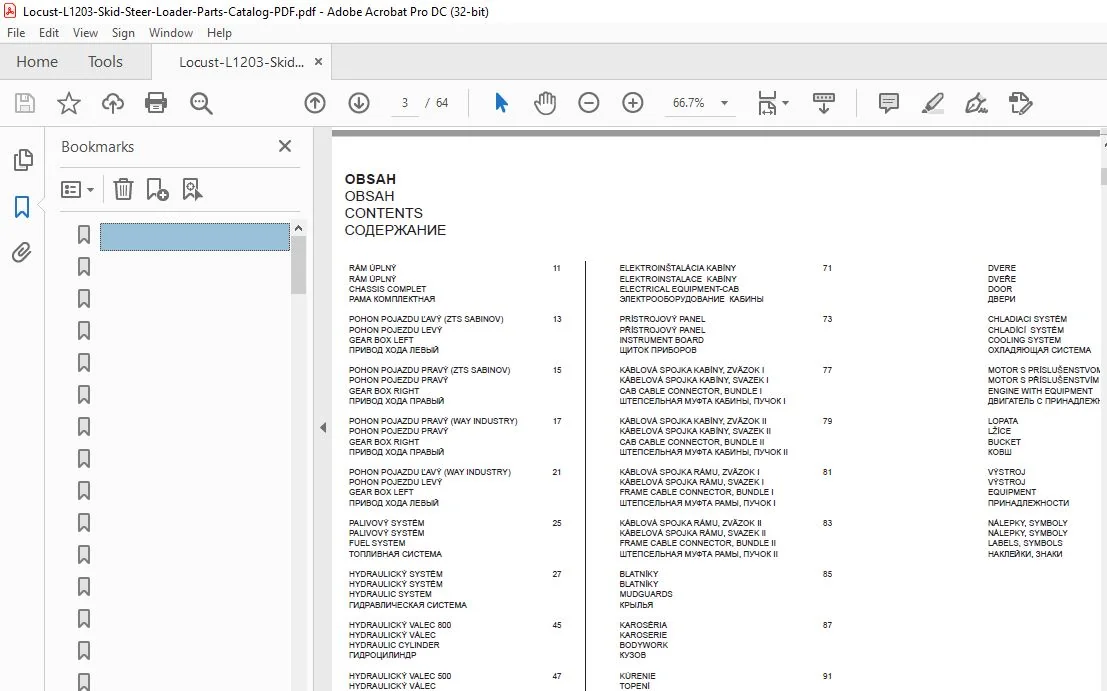

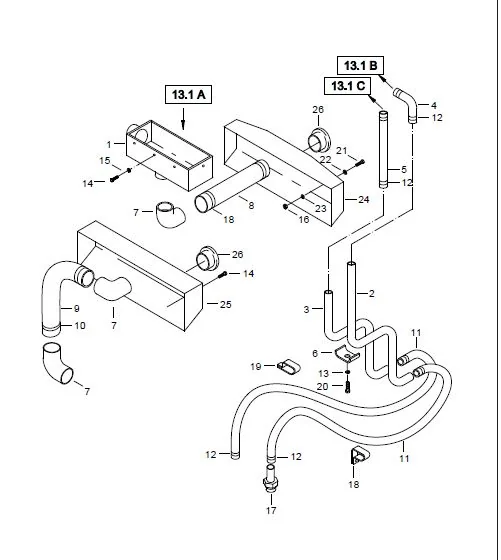

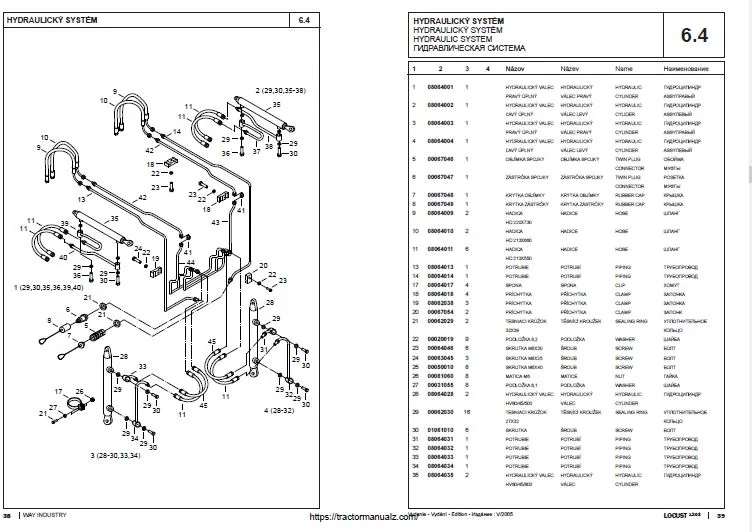

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Locust 1203 (Yanmar 4TNV98) Spare Parts Catalogue Manual – PDF DOWNLOAD

1. Textual part of the catalogue is writed to the charts:
2. When ordering spare parts, you have to state:
– Serial number of machine for which spares are intended
– Name of the part
– Ordering number of the part
– Number of pieces

TABLE OF CONTENTS:

Locust 1203 (Yanmar 4TNV98) Spare Parts Catalogue Manual – PDF DOWNLOAD

RÁM ÚPLNÝ 11
RÁM ÚPLNÝ
CHASSIS COMPLET
РАМА КОМПЛЕКТНАЯ
POHON POJAZDU ĽAVÝ (ZTS SABINOV) 13
POHON POJEZDU LEVÝ
GEAR BOX LEFT
ПРИВОД ХОДА ЛЕВЫЙ
POHON POJAZDU PRAVÝ (ZTS SABINOV) 15
POHON POJEZDU PRAVÝ
GEAR BOX RIGHT
ПРИВОД ХОДА ПРАВЫЙ
POHON POJAZDU PRAVÝ (WAY INDUSTRY) 17
POHON POJEZDU PRAVÝ
GEAR BOX RIGHT
ПРИВОД ХОДА ПРАВЫЙ
POHON POJAZDU ĽAVÝ (WAY INDUSTRY) 21
POHON POJEZDU LEVÝ
GEAR BOX LEFT
ПРИВОД ХОДА ЛЕВЫЙ
PALIVOVÝ SYSTÉM 25
PALIVOVÝ SYSTÉM
FUEL SYSTEM
ТОПЛИВНАЯ СИСТЕМА
HYDRAULICKÝ SYSTÉM 27
HYDRAULICKÝ SYSTÉM
HYDRAULIC SYSTEM
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
HYDRAULICKÝ VALEC 800 45
HYDRAULICKÝ VÁLEC
HYDRAULIC CYLINDER
ГИДРОЦИЛИНДР
HYDRAULICKÝ VALEC 500 47
HYDRAULICKÝ VÁLEC
HYDRAULIC CYLINDER
ГИДРОЦИЛИНДР
OVLÁDANIE ROZVÁDZAČA 49
OVLÁDÁNÍ ROZVADĚČE
DISTRIBUTION CONTROL
УПРАВЛЕНИЕ РАСПРЕДЕЛИТЕЛЯ
OVLÁDANIE VSTREKOVACIEHO ČERPADLA 61
OVLÁDÁNÍ VSTŘIKOVACÍHO ČERPADLA
FUEL INJECTION PUMP CONTROL
УПРАВЛЕНИЕ ВПРЫСКИВАЮЩЕГО НАСОСА
PRACOVNÉ ZARIADENIE 63
PRACOVNÍ ZAŘÍZENÍ
WORKING OUTFIT
РАБОЧЕЕ ОБОРУДОВАНИЕ
ELEKTROINŠTALÁCIA RÁMU 67
ELEKTROINSTALACE RÁMU
ELECTRICAL EQUIPMENT – FRAME
ЭЛЕКТРООБОРУДОВАНИЕ РАМЫ
ELEKTROINŠTALÁCIA KABÍNY 71
ELEKTROINSTALACE KABÍNY
ELECTRICAL EQUIPMENT-CAB
ЭЛЕКТРООБОРУДОВАНИЕ КАБИНЫ
PRÍSTROJOVÝ PANEL 73
PŘÍSTROJOVÝ PANEL
INSTRUMENT BOARD
ЩИТОК ПРИБОРОВ
KÁBLOVÁ SPOJKA KABÍNY, ZVÄZOK I 77
KÁBELOVÁ SPOJKA KABÍNY, SVAZEK I
CAB CABLE CONNECTOR, BUNDLE I
ШТЕПСЕЛЬНАЯ МУФТА КАБИНЫ, ПУЧОК I
KÁBLOVÁ SPOJKA KABÍNY, ZVÄZOK II 79
KÁBELOVÁ SPOJKA KABÍNY, SVAZEK II
CAB CABLE CONNECTOR, BUNDLE II
ШТЕПСЕЛЬНАЯ МУФТА КАБИНЫ, ПУЧОК II
KÁBLOVÁ SPOJKA RÁMU, ZVÄZOK I 81
KÁBELOVÁ SPOJKA RÁMU, SVAZEK I
FRAME CABLE CONNECTOR, BUNDLE I
ШТЕПСЕЛЬНАЯ МУФТА РАМЫ, ПУЧОК I
KÁBLOVÁ SPOJKA RÁMU, ZVÄZOK II 83
KÁBELOVÁ SPOJKA RÁMU, SVAZEK II
FRAME CABLE CONNECTOR, BUNDLE II
ШТЕПСЕЛЬНАЯ МУФТА РАМЫ, ПУЧОК II
BLATNÍKY 85
BLATNÍKY
MUDGUARDS
КРЫЛЬЯ
KAROSÉRIA 87
KAROSERIE
BODYWORK
КУЗОВ
KÚRENIE 91
TOPENÍ
HEATING EQUIPMENT
ОТОПЛЕНИЕ
ÚPLNÉ KOLESO 95
KOLO ÚPLNÉ
WHEEL COMPLETE
КОЛЕСО В СБОРЕ
KABÍNA 97
KABINA
CAB
КАБИНА
OKNO ĽAVÉ 103
OKNO LEVÉ
WINDOW LEFT
ОКНО ЛЕВОЕ
OKNO PRAVÉ 105
OKNO PRAVÉ
WINDOW RIGHT
ОКНО ПРАВОЕ
DVERE 107
DVEŘE
DOOR
ДВЕРИ
CHLADIACI SYSTÉM 111
CHLADÍCÍ SYSTÉM
COOLING SYSTEM
ОХЛАДЯЮЩАЯ СИСТЕМА
MOTOR S PRÍSLUŠENSTVOM 115
MOTOR S PŘÍSLUŠENSTVÍM
ENGINE WITH EQUIPMENT
ДВИГАТЕЛЬ С ПРИНАДЛЕЖНОСТЯМИ
LOPATA 119
LŽÍCE
BUCKET
КОВШ
VÝSTROJ 121
VÝSTROJ
EQUIPMENT
ПРИНАДЛЕЖНОСТИ
NÁLEPKY, SYMBOLY 123
NÁLEPKY, SYMBOLY
LABELS, SYMBOLS
НАКЛЕЙКИ, ЗНАКИ

LOCUST 1203 (YANMAR 4TNV98) SPARE PARTS CATALOGUE MANUAL – PDF DOWNLOAD:
