Man Neoplan N 516 SHD N 5163 SHDH SHDHC SHDL SHDHL STARLINER MAN Motor Ersatzteil-Katalog PDF

Description

Man Neoplan N 516 SHD N 516/3 SHDH N 516/3 SHDHC N 516/3 SHDL N 516/3 SHDHL STARLINER MAN Motor Ersatzteil-Katalog – PDF DOWNLOAD

FILE DETAILS:

Man Neoplan N 516 SHD N 516/3 SHDH N 516/3 SHDHC N 516/3 SHDL N 516/3 SHDHL STARLINER MAN Motor Ersatzteil-Katalog – PDF DOWNLOAD

Pages : 523
Downloadable : Yes
File Type : PDF
Language : English_French_German_Italian

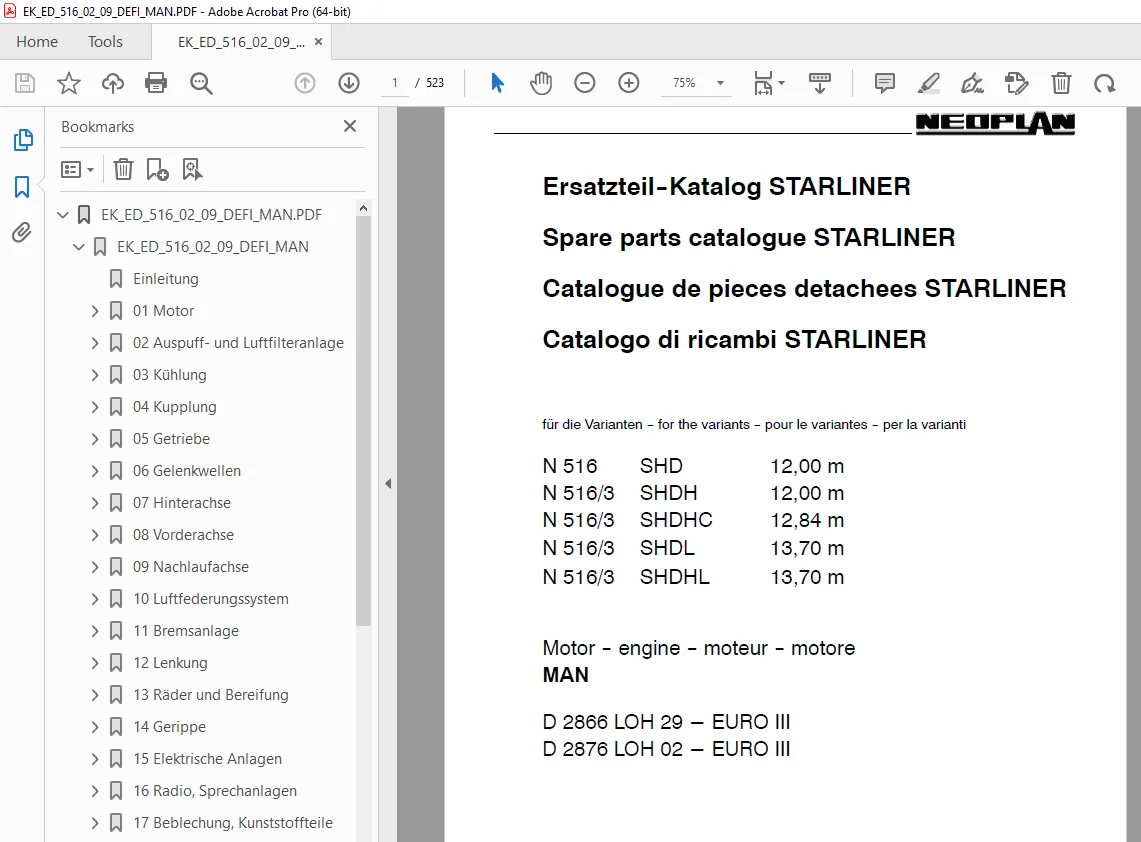

Ersatzteil–Katalog STARLINER
Spare parts catalogue STARLINER
Catalogue de pieces detachees STARLINER
Catalogo di ricambi STARLINER

für die Varianten — for the variants — pour le variantes — per la varianti
N 516 SHD 12,00 m
N 516/3 SHDH 12,00 m
N 516/3 SHDHC 12,84 m
N 516/3 SHDL 13,70 m
N 516/3 SHDHL 13,70 m

Motor — engine — moteur — motore
MAN
D 2866 LOH 29 — EURO III
D 2876 LOH 02 — EURO III

EK_ED_516_02_09_DEFI_MAN

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Man Neoplan N 516 SHD N 516/3 SHDH N 516/3 SHDHC N 516/3 SHDL N 516/3 SHDHL STARLINER MAN Motor Ersatzteil-Katalog – PDF DOWNLOAD

EK_ED_516_02_09_DEFI_MAN PDF 1
EK_ED_516_02_09_DEFI_MAN 0
Einleitung 3
01 Motor 7
0120 Motor MAN D 2866 LOH 29 0
0120 Motor MAN D 2876 LOH02 Euro 3 8
0121 Anbauteile-Motor 9
0122 Motorlagerung 17
0123 Lichtmaschinenhalterung RE 18
0123 Lichtmaschine Einzelteile 19
0123 Lichtmaschinenhalterung LI 21
0123 Lichtmaschine Einzelteile 22
0123 Lichtmaschinenbelüftung 24
0124 Anlasser 25
0125 Übersicht Kompressor 26
0125 Kompressorträger Einbau 27
0125 Kompressorträger Einzelteile 29
0125 Stückliste Kompressor FKX40 30
0125 Riemenspanner am Kompressor 32
0125 Reihenluftpresser 34
0126 Lenkungspumpe 35
0126 Stückliste Lenkungspumpe 36
0127 Keilriemenantrieb 38
0128 Gaspedal 39
0128 EDC-Steuergerät 40
0129 Motorbremse 42
0130 Kraftstofffilter 46
0130 Dieselvorwärmgerät Thermoline 50
0131 Umschalthahn Zusatztank 51
0132 Kraftstoffanlage 53
0132 Kraftstofftank 56
0132 Zusatztank 58
02 Auspuff- und Luftfilteranlage 0
0221 Auspuffanlage 60
0221 Schalldämpferabdeckung 62
0223 Luftfilteranlage 63
03 Kühlung 0
0321 Kühler Variante 1 67
0321 Einbau Kühler, Träger, Antrieb Variante 1 69
0321 Kühler Variante 2 71
0321 Einbau Kühler, Träger, Antrieb Variante 2 72
0323 Wasserausgleichsbehälter 74
0324 Wasserumlauf 76
0326 Ladeluftkühler 78
0326 Ladeluftkühler (Befestigung) 79
0327 Retarderkühlung AS-Tronic und Intarder 80
0327 Ratarderkühlung 8S-180 und Telma 82
04 Kupplung 0
0420 Kupplungsbock mit Pedal 84
0421 Montageelement Kupplung 88
0425 Kupplungsteile System 89
05 Getriebe 0
0520 Getriebe (8S-180 mit Telma) 91
0520 Getriebe (8S-180 mit Voith) 92
0520 Getriebe (8S-180 mit Intader) 93
0520 Getriebe (AS-Tronic) 94
0521 Konsolenfahrschalter AS Tronic 95
0522 Schalthebel 96
0522 Schwingenschaltung 97
0522 Schaltungsteile 103
0524 Ölkühlung (Getriebe) 104
0525 Impulsgeber Getriebe 106
0527 Retarder Telma 107
0527 Telma-Abdeckung 108
0528 Retarder Voith 109
0530 Getriebeträger/Lagerung 8S-180 110
0530 Getriebeträger/Lagerung AS-Tronic 111
0530 Getriebeabstützung Telma 112
0530 Getriebeabstützung (Voith) 113
0530 Getriebeabstützung AS-Tronic 114
06 Gelenkwellen 0
0625 Gelenkwelle 116
07 Hinterachse 0
0720 Hinterachse 117
0720 Hinterachse Achseinsatz 118
0720 Hinterachse Differential 120
0720 Hinterachse Achsbrücke 121
0720 Hinterachse Abtrieb 122
0724 Hinterachse Scheibenbremse Einzelteile A 123
0724 Hinterachse Scheibenbremse Einzelteile B 124
0725 Hinterachsfahrschemel 127
08 Vorderachse 0
0820 Vorderachse Einzelteile 131
0820 Radteile 133
0824 Scheibenbremse Einzelteile A 136
0824 Scheibenbremse Einzelteile B 137
0826 Stabilisator 140
09 Nachlaufachse 141

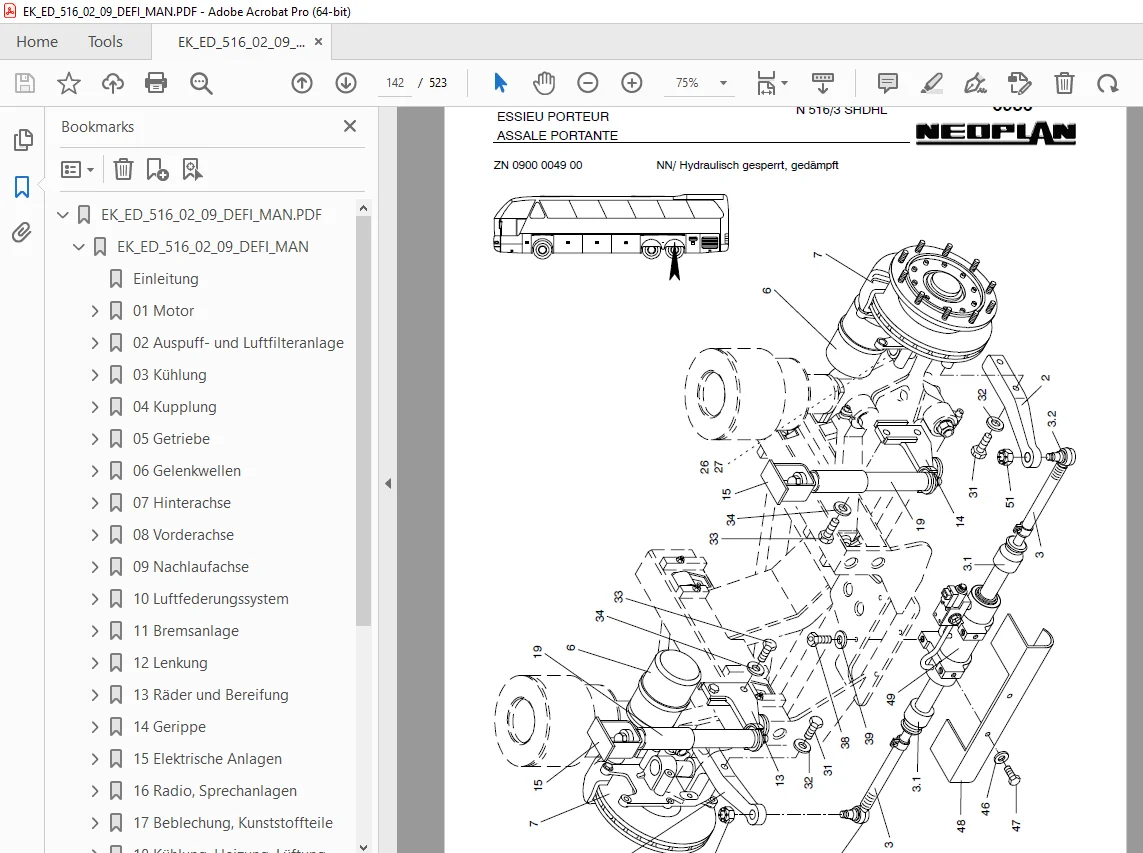

0950 Nachlaufachse 141
0950 Radteile 155
10 Luftfederungssystem 0
1019 Rollbälge und Luftfederteller 156
1020 Stoßdämpfer und Halter 159
1020 Stoßdämpfer und Halter Nachlaufachse 161
1020 Stoßdämpfer Hartanschlag 162
1021 Luftfederung Übersicht 163
1021 Luftfederung 164
1022 Entlastung 3 Achse 165
1024 Heben und Senken Übersicht 166
1024 Hebe- und Senkanlage Einzelteile A 167
1024 Hebe- und Senkanlage Einzelteile B 168
1024 Hebe- und Senkanlage Einzelteile C 169
1024 Hebe- und Senkanlage Luftfederventil vorne links 170
1024 Hebe- und Senkanlage Luftfederventil vorne rechts 171
1024 Hebe- und Senkanlage Luftfederventil hinten links V1 173
1024 Hebe- und Senkanlage Luftfederventil hinten links V2 175
11 Bremsanlage 0
1110 Lufttrockner m Kühlschlange 177
1120 ABS-Teile Vorderachse 179
1120 ABS-Teile Hinterachse 180
1121 Luftkessel Liste 181
1121 Luftkessel Ventile 182
1121 Luftkessel Hinten 183
1122 Bremsventile Übersicht 184
1122 Trittplattenbremsventil 190
1122 Handbremsventil 192
1122 Druckwandler 193
1122 Ventilträger Hinterachse 195
1122 Ventilträger Nachlaufachse 199
1122 Drucksteuerventil ABS/ASR 202
1125 Prüfanschlüsse 203
1125 Bremsanlage Anschlüsse Einzelteile A 205
1125 Bremsanlage Anschlüsse Einzelteile B 206
1126 Luftschläuche Hinterachse links 210
1126 Luftschläuche Hinterachse rechts 211
1126 Luftschläuche Vorderachse 212
12 Lenkung 0
1220 Lenkrad und Abdeckung 214
1221 Lenkungsmechanik Übersicht 216
1221 Lenkungsmechanik Vorderachse 217
1221 Umlenkhebellagerung 219
1222 Hydraulikölbehälter 221
1222 Lenkungshydraulik 222
1223 Stückliste Lenkungspumpe 226
1223 Winkelgetriebe (Lenkung) 228
1223 Servocomtronic E Liste ZF 8098 991 104 229
1223 Lenkungsteile 230
13 Räder und Bereifung 0
1302 Räder und Bereifung Serie-Mittenzentriert 231
1302 Räder und Bereifung Kombifelge- Bolzen/Mittenzentriert 232
1303 Radkappen Einzelteile A 233
1303 Radkappen Einzelteile B 235
1303 Radkappen (Zierringe) 237
14 Gerippe 0
1400 Gerippeübersicht 238
1408 Batterieträger Doppelt Nebeneinander 239
1408 Batterieträger Doppelt Turmbau 240
1409 Reserveradkasten 241
1410 Hecktraverse 243
1411 Fenstersäulen seitlich 244
1411 Profilteile Allgemein 245
1416 Anhängerkupplung 247
15 Elektrische Anlagen 0
1501 Armaturenbrett 248
1501 Instrumente Armaturenbrett 250
1501 Konsolenfahrschalter AS-Tronic 252
1502 Schalter 253
1502 Schaltersymbole Armaturenbr 256
1503 Hauptschaltkasten 259
1504 Hinweis E-Schalschrank 261
1504 Elektoschaltschrank 262
1504 Neben und Zusatzschaltkasten 264
1504 Schaltkasten Klimaanlage 265
1505 Aussenbeleuchtung Einzelteile A 266
1505 Aussenbeleuchtung Einzelteile B 268
1506 Innenbeleuchtung Einzelteile A 270
1506 Innenbeleuchtung Einzelteile B 272
1506 Heckbankbeleuchtung 273
1506 Leuchtsysteme Vorne Info 274
1507 Scheibenwischeranlage Unten 275
1507 Scheibenwischeranlage Verriegelung 277
1507 Scheinwerferreinigungsanlage 278
1507 Scheibenwischeranlage Oben 279
1508 Steckergehäuse AMP 281
1508 Flachsteckerhülsengehäuse 282
1508 Flachsteckergehäuse 283
1508 AMP CPC Rundsteckerverbindung 284
1509 Kabelstränge 285
1512 Fiamm-Fanfare 287
1512 Accorsi-Horn 288
1512 Rückfahrhupe 289
1513 Wechselrichter 290
1514 Batterie und Batterieträger 292
1517 Behr Quirl (Lüfter) 293
1550 Batterietrennschalter 294
1550 Batterietrennschalter Manuell 296
1550 Batterietrennschalter (Nato) 297
1550 Steckdose (Nato) 298
1550 UDS-Unfalldatenspeicher 299
1550 Elektroroller CHARLY 300
1550 Feuermelder 0
16 Radio, Sprechanlagen 0
1601 Radio, CD-Wechsler 301
1602 Lautsprecher Innenraum 302
1602 Lautsprecher 303
1602 Tieftöner 304
1603 Rückfahrkamera 305
1604 Antenne 306
1605 Alarmanlage 307
1606 Video/DVD-Anlage 308
1606 Monitor Hängend 309
1606 Monitor 10,4″ Pneumatisch 310
1606 Monitor 12,1″ Klappbar 311
1607 Mikrofon 312
1607 Handy Freisprecheinrichtung 313
1650 Navigationssystem 314
17 Beblechung, Kunststoffteile 0
1701 Beblechung Aussen Seitlich 315
1702 Beblechung Innen 0
1702 Beblechung Fahrerfenster 318
1702 Abdeckung Zusatztank 319
1707 Schmutzfänger 320
1708 Motor/Kühlerkapselung 322
1709 Isolation 324

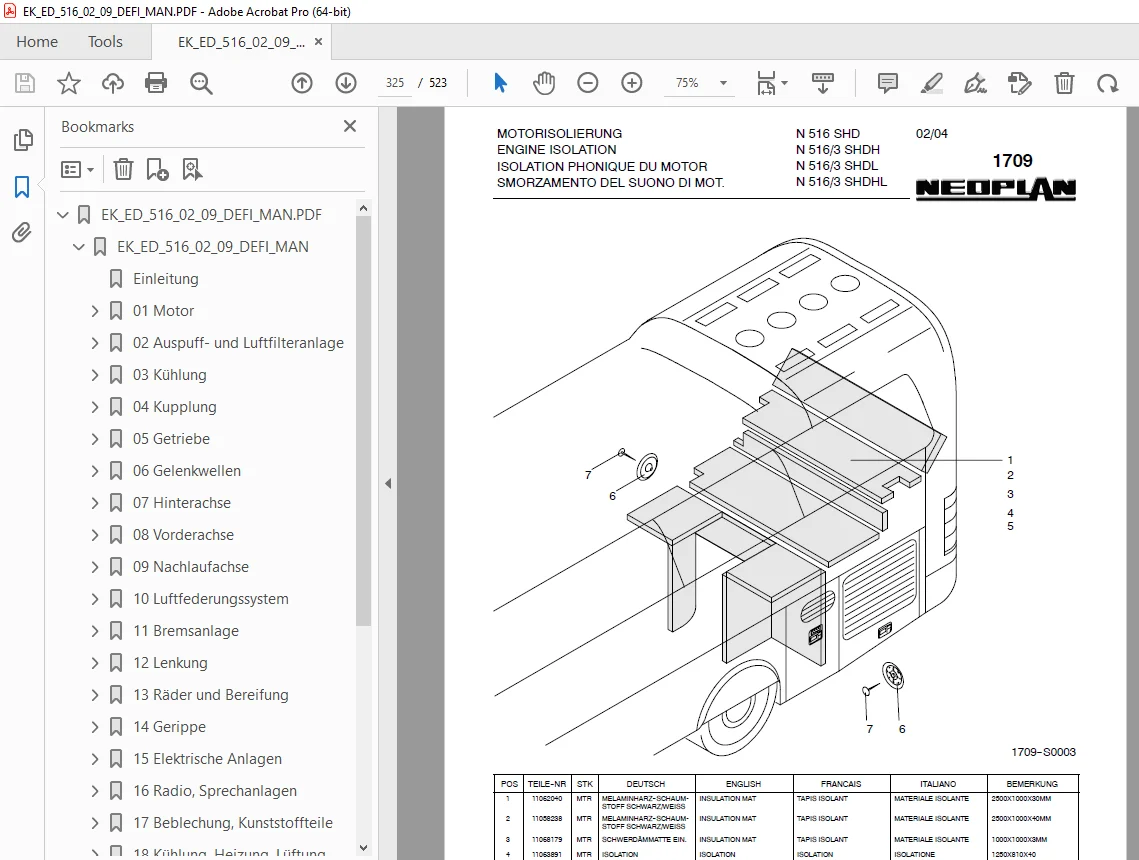

1709 Isolation Motorraum 325
1710 Kunststoffteile Aussen 326
1710 Anbauteile Heckteil 328
1710 Radläufe 329
1710 Anbauteile Radläufe 332
1710 Nummernschildhalter 334
1711 Kunstoffteile Innen 335
1711 Treppe Vorn Einstieg 337
1711 Treppe Vorn Fahrgastraum 338
1711 Treppe Hinten 339
1711 Batteriepolabdeckungen 340
1711 Kunstoffteile Innen Bug 341
1711 Abdeckwinkel Heckscheibe 342
18 Kühlung, Heizung, Lüftung, Klima 0
1801 Heizungsumlauf 343
1802 Standheizung Webasto 345
1803 Frontbox 347
1804 Umluftheizer (Teddy) 348
1804 Miniheizer 349
1805 Konvektoren 350
1810 Klimaanlage 351
1810 Filter Klimaanlage 352
1815 Teile für Klimasteuerung 353
19 Ausstattung 0
1901 Leisten Aussen 355
1902 Leisten Innen 356
1902 Kantenschutz Kofferraum 357
1903 Gepäckklappen 358
1903 Gepäclklappe vorn 359
1903 Gepäckablage 360
1903 Gepäckklappe mit Klapp-Monitor 361
1903 Gepäckkasten mit Griffschale 362
1903 Riegel für Gepäckablage 363
1904 Innendecke 365
1905 Schiebedach 367
1906 Fensterholmabdeckung 369
1908 Armaturenbrett Bauteile 370
1908 Mittelkonsole 372
1908 Armaturenbrett Rechts 373
1909 Oberdeck Vorne 375
1909 Oberdeck Hinten 376
1909 Innendecke Heck 377
1910 Leisten Innen 378
1910 Leisten Innen Rechtslenker 379
1911 Haltestangen 380
1911 Abschrankung Vorne 381
1911 Abschrankung Hinten 382
1913 Bodendeckel 384
1913 Holzboden 385
1916 Staufach 386
1917 Frontscheiben Rollo 387
1917 Seitenfensterrollo/Vorhänge 388
1917 Garderobenstange-Kofferraum 389
1918 Spiegel 390
1922 Feuerlöscher 391
1922 Nothammer 392
20 Sonderausstattung 0
2001 Podestküche 393
2001 Stehküche mit Kühlschrank 394
2001 Kaffeemaschinen Allgemein 396
2001 Elektro Speicher – Warmwasser 397
2001 Wasserbehälter 398
2002 Toilette Übersicht 400
2002 Toilette Einzelteile A 401
2002 Toilette Einzelteile B 402
2002 Toilette Einzelteile C 403
2004 Kühlaggregat BD 3-F 407
2004 Kühlbox Armaturenbrett 408
2005 Skikorb 409
2007 Tresor 411
2008 Stauraum Fahrer 412
2050 Händetrockner 413
21 Stoßstange/Spoiler 0
2101 Stoßstangen 414
2101 Stoßstangen Einzelteile 415
22 Verglasung 0
2201 Frontscheibe 417
2202 Heckscheibe 418
2203 Seitenverglasung 419
2205 Türverglasung 425
2208 Fenster Montagematerial 426
23 Klappen 0
2301 Service- & Kofferraumklappen N 516 SHD 428
2301 Service- & Kofferraumklappen N 516 SHDH 430
2301 Service- & Kofferraumklappen N 516 SHDL 432
2301 Service- & Kofferraumklappen N 516 SHDHC 434
2301 Service- & Kofferraumklappen N 516 SHDHL 436
2301 Serviceklappe Elektrofach L1A 438
2301 Klappe Stauraum Fahrer 440
2301 Serviceklappe R7 442
2301 Serviceklappe R6 444
2301 Kofferraumklappen 446
2301 Serviceklappe Kühlschrank 451
2301 Luftfilterklappe 452
2301 Serviceklappe Oben 453
2301 Serviceklappe L6 455
2301 Serviceklappe Kühler L7 457
2301 Tankklappe 461
2302 Klappenverschluss 462
2302 Klappenzubehör Kofferraum 465
2302 Kantenschutzprofil 466
2303 Bugklappe 467
2304 Motorraumklappe 469
2310 Zentralverriegelung 471
24 Türen 0
2400 Türen 472
2401 Aussenschwingtüre Vorne 474
2401 Spindelantrieb Schalter 478
2401 Aussenschwingtüre Mitte 479
2401 Aussenschwingtüre Vorne Rechtslenker 483
2403 Schlagtüre Rechtslenker 489
2404 Türsteuerung Hinten 491
2404 Türsteuerung Vorne 492
2404 Türsteuerung GB 493
2404 Nothahn 495
2404 Nothahnabdeckung Hinten 496
2404 Nothahnabdeckung Vorne 497
2405 Aussenschwingtürverschluss 498
2405 Nottürverriegelung Lufttüre GB 499
25 Bestuhlung 0
2501 Fahrersitz Recaro 500
2501 Fahrersitz ISRI 501
2502 Beifahrersitz Einfach 502
2502 Beifahrersitz Doppelt 503
2503 Fahrgastbestuhlung Ausführung Vogel Sitz 504
2503 Fahrgastbestuhlung Ausführung Kiel-Sitz 507
2510 Sicherheitsgurte Beifahrersitz einzeln 510
2510 Sicherheitsgurte Breifahrersitz doppelt 511
2510 Sicherheitsgurte Fahrgastbestuhlung 512
2511 Sitzschienen 513
2511 Sitzschienen Heck 515
26 Zubehör, Verbrauchsmaterial 0
2601 Werkzeugkasten 516
2602 Zubehör 517
2603 Abschleppstange 519
2609 Beschilderung A 520
2609 Beschilderung B 522
Übersicht ET Kataloge 0

Need help? Contact: [email protected]

S.V 05/24
