Man Neoplan N 516 SHD STARLINER Mercedes-Benz Ersatzteil-Katalog – PDF DOWNLOAD

FILE DETAILS:

Man Neoplan N 516 SHD STARLINER Mercedes-Benz Ersatzteil-Katalog – PDF DOWNLOAD

Pages : 486
Downloadable : Yes
File Type : PDF
Language : English_French_German_Italian

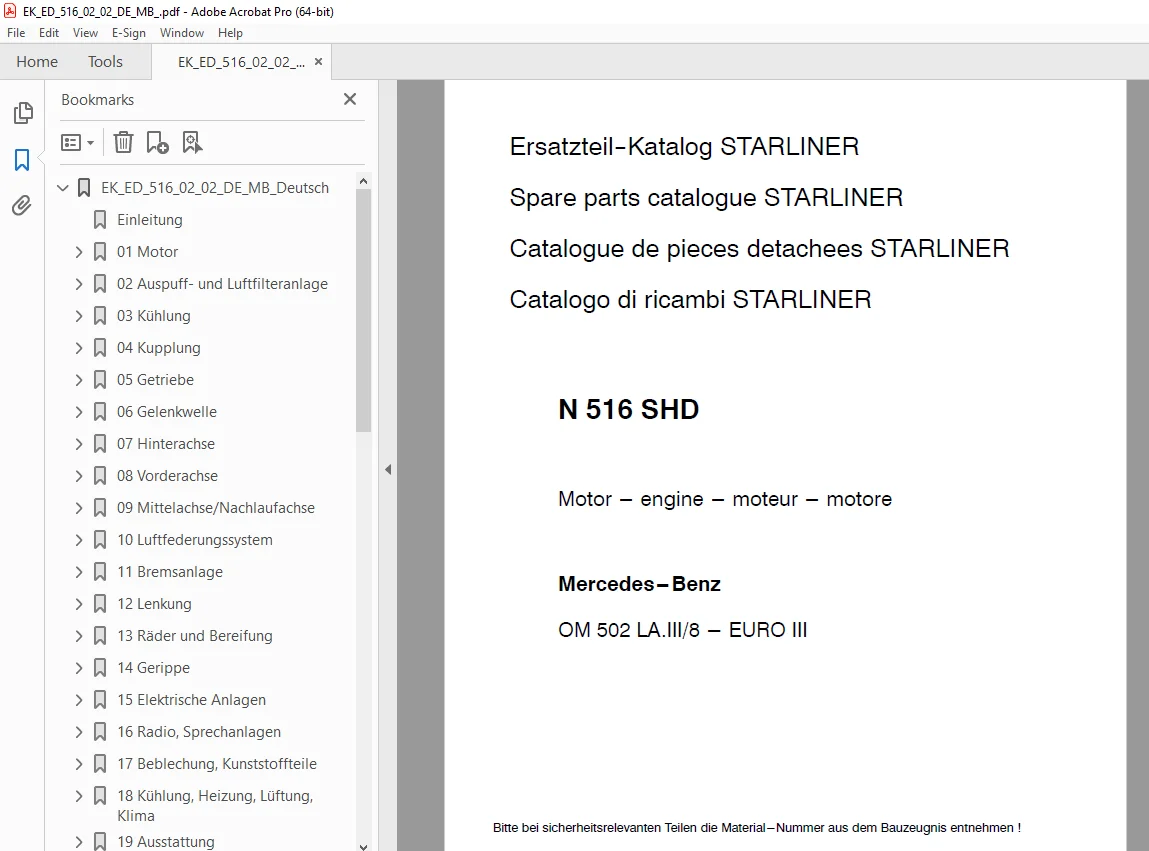

Ersatzteil–Katalog STARLINER
Spare parts catalogue STARLINER
Catalogue de pieces detachees STARLINER
Catalogo di ricambi STARLINER

N 516 SHD
Motor — engine — moteur — motore
Mercedes–Benz
OM 502 LA.III/8 — EURO III

EK_ED_516_02_02_DE_MB

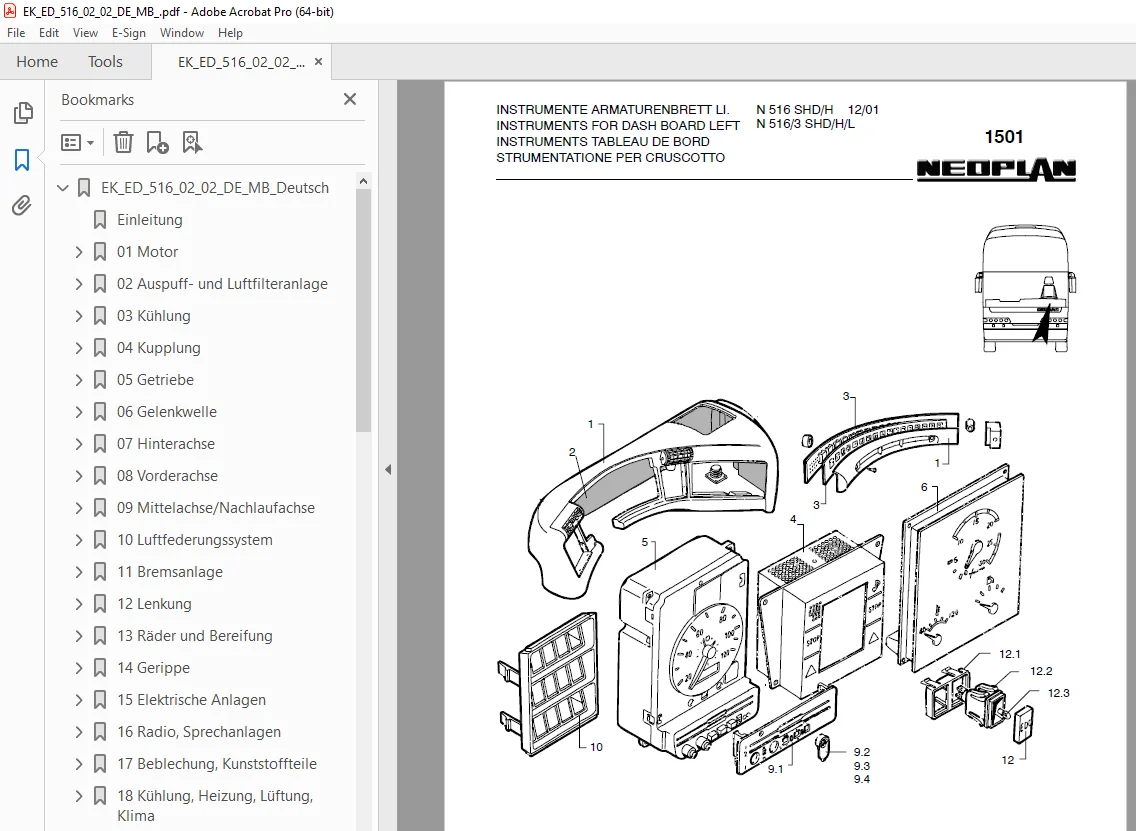

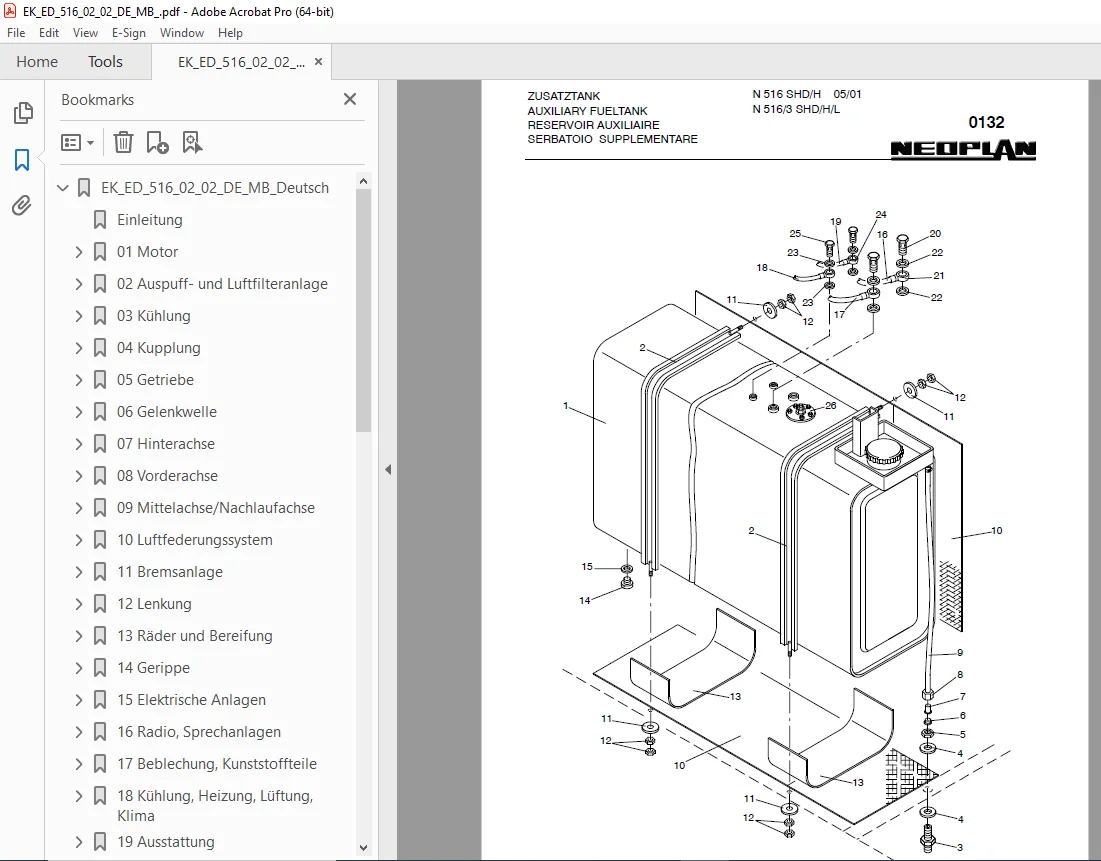

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Man Neoplan N 516 SHD STARLINER Mercedes-Benz Ersatzteil-Katalog – PDF DOWNLOAD

EK_ED_516_02_02_DE_MB_Deutsch 1
Einleitung 1
01 Motor 7
0120 Motor 7
0120 Fahrzeug-Aggregat-Daten 8
0121 Anbauteile Motor Vorne 11
0121 Anbauteile Motor links 12
0121 Flammstartanlage 13
0122 Motorlagerung Fahrtrichtung hinten rechts 14
0122 Motorlagerung Fahrtrichtung hinten links 16
0122 Motorlagerung Fahrtrichtung vorne rechts 18
0122 Motorlagerung Fahrtrichtung vorne links 20
0123 Lichtmaschine Übersicht 22
0123 Lichtmaschinenhalterung 24
0123 Lichtmaschine Zubehörteile 25
0124 Anlasser 27
0125 Komppressorträger 28
0125 Kompressor 30
0125 Stückliste Kompressor FKX40 31
0125 Kompressor (Befestigung) 35
0125 Reihenluftpresser 36
0126 Lenkungspumpe Übersicht 37
0126 Lenkungspumpe Einzelteile 38
0127 Keilriemenantrieb 40
0128 Gaspedal 42
0128 EDC-Steuergerät 43
0129 Motorbremse 44
0129 3/2 Wegeventil N 516 SHD/H 45
0129 3/2 Wegeventil N 516/3 SHD/H/L 46
0130 Kraftstoffilter 47
0130 Dieselvorwärmgerät Thermoline 48
0131 Kraftstoffanlage 49
0131 Umschalthahn für Zusatztank 50
0132 Kraftstofftank 52
0132 Zusatztank 54
02 Auspuff- und Luftfilteranlage 56
0221 Auspuffanlage 56
0221 Schalldämpferabdeckung 58
0223 Luftfilteranlage Rohrverlauf 60
0223 Luftfilteranlage Einzelteile 61
03 Kühlung 63
0321 Einbau Kühler Hauptteile 63
0321 Einbau Kühler Grafik 65
0321 Einbau Kühler Seitlich 66
0324 Wasserumlauf 68
0324 Wasserumlauf (Behälter) 70
0326 Ladeluftumlauf (Rohre) 72
0326 Ladeluftumlauf (Befestigung) 74
04 Kupplung 76
0420 Kupplungsbock mit Pedal ohne AVS N 516 SHD, N 516/3 SHD/L 76
0420 Kupplungsbock mit Pedal ohne AVS N 516 SHDH, N 516/3 SHDH/L 78
0425 Montageelement 80
05 Getriebe 82
0520 Getriebe Telma 82
0520 Getriebe Voith 83
0520 Getriebe Intarder 84
0520 Getriebe ASTRONIC 85
0522 Abstützung (Schaltgetriebe) Ausführung ZF 6S-1600 86
0522 Abstützung (Schaltgetriebe) Ausführung ZF 8S-180 87
0522 Schalthebel 88
0522 Schwingenschaltung 89
0524 Ölkühlung (Getriebe) 91
0527 Retarder Telma 93
0527 Telma-Abdeckung 94
0528 Retarder Voith 95
0530 Getriebeabstützung N 516 SHD/H, N 516/3 SHDL 96
0530 Getriebeabstützung N 516/3 SHD/H 97
0530 Getriebeabstützung Telma 98
0530 Getriebeträger Rechts 99
0530 Getriebeträger Links 101
06 Gelenkwelle 103
0620 Gelenkwelle 103
07 Hinterachse 104
0720 Hinterachse A 132 104
0720 Hinterachse Achseinsatz 105
0720 Hinterachse Differential 107
0720 Hinterachse Achsbrücke 108
0720 Hinterachse Abtrieb 109
0724 Hinterachse Scheibenbremse ABS-Teile 111
0724 Hinterachse Scheibenbremse Einzelteile 113
0725 Hinterachsfahrschemel N 516 SHD/H 116
0725 Hinterachsfahrschemel N 516/3 SHDL 118
0725 Federbridenplatte 120
08 Vorderachse 121
0820 Vorderachse VN9 mit ZF-RL85 121
0820 Radteile Vorderachse EinzelteileA 123
0820 Radteile Vorderachse EinzelteileB 125
0824 Scheibenbremse Vorderachse Einzelteile A 127
0824 Scheibenbremse Vorderachse Einzelteile B 129
0826 Stabilisator 132
09 Mittelachse/Nachlaufachse 133
0924 Scheibenbremse Nachlaufachse Einzelteile A 133
0924 Scheibenbremse Nachlaufachse Einzelteile B 135
0950 Nachlaufachse NN7(ZN 0900 0049 00) Einzelteile A 138
0950 Nachlaufachse NN7/ZN 0900 0049 00) Einzelteile B 139
0950 Nachlaufachse NN7(ZN 0900 0032 00) Einzelteile A 142
0950 Nachlaufachse NN7(ZN 0900 0032 00) Einzelteile B 143
0950 Nachlaufachse NN7(ZN 0900 0032 00) Einzelteile C 144
0950 Nachlaufachse NN7(ZN 0900003600) Einzelteile A 147
0950 Nachlaufachse NN7(ZN 0900003600) Einzelteile B 148
0950 Arretierzylinderträger 150
0950 Radteile Nachlaufachse Einzelteile A 152
0950 Radteile Nachlaufachse Einzelteile B 154
10 Luftfederungssystem 156
1019 Rollbälge und Luftfederteller N 516 SHD/H 156
1019 Rollbälge und Luftfederteller N 516/3 SHD/H/L 157
1020 Stoßdämpfer N 516 SHD/H 158
1020 Stoßdämpfer N 516/3 SHD/H/L 160
1021 Luftfederung N 516 SHD/H 162
1021 Luftfederung N 516/3 SHD/H/L 163
1022 Entlastung 3 Achse 164
1024 Heben und Senken 165
11 Bremsanlage 166
1100 Bremsanlage NSB 041 EinzelteileA 166
1100 Bremsanlage NSB 041 EinzelteileB 167
1100 Bremsanlage NSB 043 Einzelteile A 169
1100 Bremsanlage NSB 043 Einzelteile B 170
1110 Lufttrockner 173
1110 Kühlschlange 175
1121 Luftkessel 176
1122 Trittplattenbremsventil N 516 SHD, N 516/3 SHDL 177
1122 Trittplattenbremsventil N 516 SHDH, N 516/3 SHDHL 178
1122 Handbremsventil 179
1122 Ventilträger Antriebsachse N 516 SHD/H 180
1122 Ventilträger Antriebsachse N 516/3 SHD/H/L 182
1122 Ventilträger Nachlaufachse 184
1125 Konsole für Prüfanschlüsse 186
1125 Bremsanlage Anschlüsse EinzelteileA 188
1125 Bremsanlage Anschlüsse EinzelteileB 189
1126 Bremsschlauch Vorderachse 193
12 Lenkung 194
1220 Lenkrad und Abdeckung 194
1221 Lenkungsmechanik Vorderachse N 516 SHD/H 196
1221 Lenkungsmechanik Vorderachse N 516/3 SHD/H/L 198
1221 Lenkungsmechanik 200
1222 Hydraulikölbehälter 202
1222 Lenkungshydraulik MB 203
1223 Lenkungsteile 205
1223 Winkelgetriebe 206
1223 Lenkgetriebe 208
1223 Servocomtronic E-Liste 209
13 Räder und Bereifung 211
1302 Räder und Bereifung 211
1302 Räder und Bereifung Kleinteile 212
1303 Radkappen Starliner 213
1303 Radkappen 215
14 Gerippe 217
1401 Gerippeübersicht 217
1408 Batterieträger N 516 SHD/H, N 516/3 SHD/H/L 218
1408 Batterieträger N 516/3 SHD/H/L 219
1409 Reserverad Vorrichtung 220
1409 Reserverad Vorrichtung Hoch 221
1410 Hecktraverse 222
1411 Fenstersäulen Seitlich 223
1411 Profilteile Allgemein 224
15 Elektrische Anlagen 226
1501 Armaturenbrett 226
1501 Instrumente Armaturenbrett LI 228
1501 Instrumente Armaturenbrett Rechts 230
1501 Fahrerplatz 232
1502 Schalter 233
1502 Schaltersymbole Armaturenbr 235
1503 Hauptschaltkasten 237
1504 Übersicht E-Schaltschrank 239
1504 E-Schaltschrank (Innenseite Mitte) 240
1504 E-Schaltschrank (Innenseite Links) 242
1504 E-Schaltschrank 243
1504 Neben und Zusatzschaltksten (Steuergerät) 245
1504 Neben und Zusatzschaltkasten (Einzelteile) 246
1504 Steuerkasten Klimaanlage 247
1505 Aussenbeleuchtung Xenon 248
1505 Aussenbeleuchtung Extra 250
1506 Innenbeleuchtung 252
1506 Innenbeleuchtung Einstiege 254
1506 Heckbankbeleuchtung 255
1506 Leuchtsysteme Vorne Info 256
1507 Scheibenwischeranlage Unten 257
1507 Scheibenwischeranlage Verriegelung 259
1507 Scheinwerferspritzanlage 261
1507 Scheibenwischeranlage Oben 262
1508 Flachsteckergehäuse 264
1508 Junior-Power-Timer-Gehäuse 265
1508 Steckgehäuse AMP 266
1508 Flachsteckerhülsengehäuse 267
1508 Flachsteckergehäuse 268
1508 AMP CPC Rundsteckerverbindung 269
1509 Kabelstränge 270
1512 Fiamm Fanfare 272
1512 Accorsi-Horn 273
1512 Rückfahrhupe 274
1513 Wechseltrichter N 516 SHD, N 516/3 SHD/L 275
1513 Wechseltrichter N 516 SHDH, N 516/3 SHDH/L 276
1514 Batterie 277
1517 Behr Quirl (Lüfter) 278
1550 Batterietrennschalter Manuell 279
1550 Batterietrennschalter Pneum 280
1550 UDS-Unfalldatenspeicher 282
16 Radio, Sprechanlagen 283
1601 Radio, CD-Wechsler 283
1602 Lautsprecher 284
1602 Tieftöner 285
1603 Überwachungskamera 286
1603 Rückfahrkamera 287
1604 Antenne 288
1605 Alarmanlagen 289
1606 Videoanlage 290
1606 Monitor 291
1606 Monitor TFT-LCD 10,4″ 292
1606 Monitor TFT-LCD 12,1″ 293
1606 Monitor 294
1607 Mikrofon 295
1650 Navigationssystem 296
17 Beblechung, Kunststoffteile 298
1701 Beblechung Aussen Seitlich 298
1702 Motorisolierung 300
1702 Beblechung Fahrerfenster 301
1702 Beblechung Fahrerruheraum 302
1702 Beblechung Innen 303
1702 Beblechung Kofferraum 304
1707 Schmutzfänger 2-Achser 305
1707 Schmutzfänger 3-Achser 306
1708 Motorkapselung 307
1708 Kühlerkapselung 308
1709 Isolation 309
1710 Kunststoffteile Dach/Bug 310
1710 Anbauteile Heckteil 312
1710 Anbauteile Radläufe 313
1710 Anbauteile Radläufe Hoch 314
1710 Tandemradlauf 315
1711 Kunststoffteile Innen 316
1711 Treppe Vorn 318
1711 Treppe Hinten 319
1711 Batteriepolabdeckungen 320
1711 Kunststoffteile Innen Bug 321
1711 Abdeckwinkel Heckscheibe 322
18 Kühlung, Heizung, Lüftung, Klima 323
1801 Heizungumlauf 323
1802 Standheizung Webasto 325
1803 Klima-Frontbox 327
1804 Teddy-Umluftheizer 328
1805 Konvektoren 329
1810 Klimaanlage 330
1810 Filter Klimaanlage 331
1815 Teile für Klimatisierung 332
19 Ausstattung 333
1901 Aussenleisten 333
1902 Leisten Innen 334
1902 Kantenschutz Kofferraum 335
1903 Gepäckklappe Vorn 336
1903 Gepäckablage 337
1903 Gepäckklappe mit Klapp Monitor 338
1903 Gepäckklappe mit Gittereinsatz 339
1903 Riegel für Gepäckablage 340
1904 Innendecke und Oberdecke Vorn 341
1904 Innendecke und Oberdecke Vorn Offen 342
1904 Innendecke Heck 343
1904 Innendecke Mitte N 516 SHD/H, N 516/3 SHD/H 344
1904 Innendecke Mitte N 516/3 SHD/H/L 345
1905 Schiebedächer 346
1906 Fensterholmabdeckung 347
1908 Armaturenbrett Bauteile 348
1908 Armaturenbrett Rechts 350
1910 Leisten Innen 352
1911 Haltestangen 354
1911 Abschrankung 355
1913 Bodendeckel 356
1913 Holzboden 357
1917 Frontscheiben-Rollo 359
1917 Seitenfensterrollos 360
1918 Spiegel 361
1922 Feuerlöscher 362
20 Sonderausstattung 363
2001D Podestküche 363
2001 Stehküche mit Kühlschrank 365
2001B Kaffeemaschinen Allgemein 367
2001 Kaffeemaschine TM40 Einzelteile 368
2001F Ersatzteile F Kaffeemaschine 371
2001G Ersatzteile F Kaffeemaschine 372
2001 Heisswasserboiler VEK 5 373
2001 Elektro Speicher – Warmwasser 374
2001 Wasserbehälter (Kunststoff) 375
2001 Warmluftofen 376
2002 Toilette Übersicht 377
2002 Toilette Einzelteile A 378
2002 Toilette Einzelteile B 379
2002 Toilette Einzelteile C 380
2004 Kühlaggregat BV 10 384
2004 Kühlaggregat BD 3-F 385
2005 Skikorb 386
2008 Stauraum Fahrer 387
2010 Zentralschmieranlage 388
2050 Elektroroller 390
21 Stoßstange/Spoiler 391
2101 Bugklappe 391
2101 Bugklappe Hoch 392
2101 Stoßstangen 393
22 Verglasung 394
2201 Frontscheibe 394
2202 Heckscheibe 395
2203 Seitenverglasung N 516 SHD 396
2203 Seitenverglasung N 516 SHDH 397
2203 Seitenverglasung N 516/3 SHDL 398
2203 Seitenverglasung N 516 SHDHL 399
2203 Verglasung England 400
2208 Fahrerfenster 402
2208 Fenster Montagematerial 403
23 Klappen 404
2301-01 Klappen 404
2301-02 Klappen 406
2301-03 Klappen 408
2301-04 Klappen 410
2301-05 Serviceklappe Vorne Links 412
2301-06 Klappe Stauraum Fahrer 413
2301-07 Serviceklappe Hinten Rechts 415
2301-08 Kofferraumklappen Einzelteile A 417
2301-08 Kofferraumklappen Einzelteile B 418
2301-09 Serviceklappe Kühlschrank 420
2301-10 Serviceklappe Kühlschrank 421
2301 Klappen N 516/3 SHDHL 422
2301 Klappen N 516/3 SHDH 423
2301-11 Serviceklappe Hinten Links 424
2301-12 Serviceklappen 426
2301-13 Tankklappe 428
2301-14 Kofferraumklappen KPL 429
2302-01 Klappenverschluss 431
2302-02 Kantenschutzprofil 434
2302-3 Kofferklappen/Zubehör 435
2303-01 Bugklappe 436
2303-02 Bugklappe Hoch 437
2304-01 Motorraumklappe 438
2310-01 Zentralverriegelung 440
24 Türen 441
2401 Außenschwingtüre Vorne LL N 516 SHD, N 516/3 SHD/L 441
2401 Außenschwingtüre Vorne LL N 516 SHDH, N 516/3 SHD/H/L 443
2401 Außenschwingtüre Mitte LL N 516 SHD, N 516/3 SHD/L 445
2401 Außenschwingtüre Mitte LL N 516 SHDH, N 516/3 SHD/H/L 447
2401 Drehsäule KPL Vorn 449
2401 Drehsäule KPL Hinten 450
2401 Spindelantrieb LL 451
2401 Außenschwingtüre Vorne RL N 516 SHD, 516/3 SHD/L 452
2401 Außenschwingtüre Vorne RL N 516 SHDH, N 516/3 SHD/H/L 456
2401 Drehsäule KPL Rechtslenker N 516 SHD, N 516/3 SHD/L 458
2401 Drehsäule KPL N 516 SHDH, N 516/3 SHD/H/L 459
2401 Spindelantrieb RL N 516 SHD, N 516/3 SHD/L 460
2401 Spindelantrieb RL N 516 SHDH, N 516 SHD/H/L 461
2403 Schlagtüre Hinten RL N 516 SHD, N 516/3 SHD/L 462
2403 Schlagtüre Hinten RL N 516 SHDH, N 516/3 SHD/L 464
2404 Türsteuerung 466
2404 Türsteuerung England 467
2404 Nothahn 469
2404 Nothahnabdeckung 470
2405 Aussenschwingtürverschluss 471
2405 Nottürverriegelung Lufttüre Engl 472
25 Bestuhlung 473
2501 Fahrersitz ISRI N 516 SHD/H, N 516/3 SHD/H/L 473
2501 Fahrersitz ISRI N 516 SHD 474
2501 Fahrersitz Recaro 475
2502 Beifahrersitz 476
2503 Sitzteile Kiel 477
2511 Sitzschienen 479
26 Zubehör, Verbrauchsmaterial 480
2601 Werkzeugkasten 480
2602 Zubehör 481
2603 Abschleppstange 483
2609 Beschilderung A 484
2609 Beschilderung B 485
EK_ED_516_02_02_DE_MB_English 1
introduction 1
01 engine 7
0120 engine 7
0121 general engine parts 11
0122 engine and gearbox mountgs 14
0123 alternator 22
0124 starter 27
0125 compressor 28
0126 steering system pump 37
0127 drive belts 40
0128 engine controls 42
0129 engine brake 44
0130 fuel filter 47
0131 fuel system 49
02 exhaust, airfilter system 56
03 cooling system 63
04 clutch 76
05 gearbox 82
06 drive shaft 103
07 rear axle 104
08 front axle 121
09 3rd axle 133
10 air suspension 156
11brake system 166
12 steering system 194
13 wheels and tyres 211
14 skeleton 217
15 electrical system 226
16 radio, speakers 283
17 sheetmetal, syntetic parts 298
18 heating, air condition 323
19 equipment 333
20 special equipment 363
21 bumpers 391
22 windows 394
23 service doors 404
24 doors 441
25 seating 473
26 accessoires 480

Questions? Email us: [email protected]

S.V 05/24
