McCormick Instrument tray SERVICE-MITTEILUNGSBLATT NR.SB_4_003 – PDF DOWNLOAD

Description

McCormick Instrument tray SERVICE-MITTEILUNGSBLATT NR.SB_4_003 – PDF DOWNLOAD

DESCRIPTION:

McCormick Instrument tray SERVICE-MITTEILUNGSBLATT NR.SB_4_003 – PDF DOWNLOAD

Traktors: nur für P/N 4207826M96 und P/N 4210944M96

KONFIGURATION
2.1 ZUGANG ZUM KONFIGURATIONSMENÜ
Für den Zugang zum Menü folgende
Vorgehensweise beachten:
– OFF drücken (Instrumententafel OFF).
– Die LH-Taste an der Instrumententafel
gedrückt halten und die Einschalttaste auf
ON stellen (Einschalten auf der
Instrumententafel)
ANMERKUNG: nachdem die Einschalttaste auf
ON gestellt wurde, muss die LH-Taste
mindestens 6 Sekunden gedrückt gehalten
werden.
– Das zentrale Display zeigt zwei Sekunden
lang die Software der Instrumententafel an,
dann wird das Konfigurationsmenü
angezeigt.
Das zentrale Display zeigt zwei Zeilen an. In
der oberen Zeile ist die Menünummer
angegeben. In der zweiten Zeile ist der
Konfigurationswert für das angezeigte Menü
angegeben.
Beispiel:
Das oben angezeigte Menü hat die Nummer 2
(AC2).
AC2 (entspricht dem Radius der Reifen) ist auf
800 eingestellt.
Es sind 8 Menüs verfügbar, die mit ACXX
angezeigt werden (z.B.: AC01 ist das erste
Menü).
Um ins nächste Menü zu gelangen, die RHTaste
auf der Instrumententafel drücken.
Um den Wert des gewählten Menüs zu ändern,
die LH-Taste länger als 2 Sekunden drücken.
Die zweite Zeile mit der Wertanzeige blinkt.

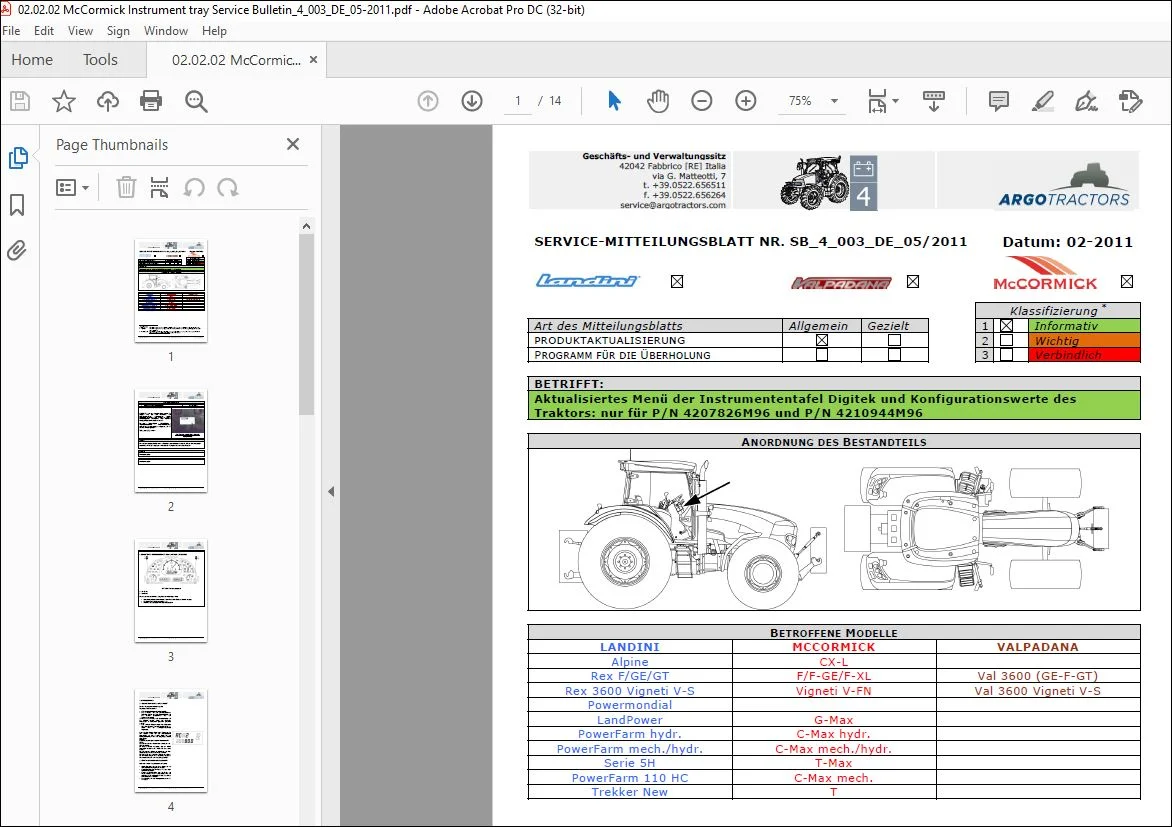

IMAGES PREVIEW OF THE MANUAL:
