MERLO 2VM – 2VM SYNCRO 2VM REIHE 2017 T2M CVTRONIC WARTUNGSARBEIT SERVICE-BETRIEBSANLEITUNG – PDF

Description

MERLO 2VM – 2VM SYNCRO 2VM REIHE 2017 T2M CVTRONIC WARTUNGSARBEIT SERVICE-BETRIEBSANLEITUNG – PDF DOWNLOAD

FILE DETAILS:

MERLO 2VM – 2VM SYNCRO 2VM REIHE 2017 T2M CVTRONIC WARTUNGSARBEIT SERVICE-BETRIEBSANLEITUNG – PDF DOWNLOAD

Language : German
Pages : 102
Downloadable : Yes
File Type : PDF

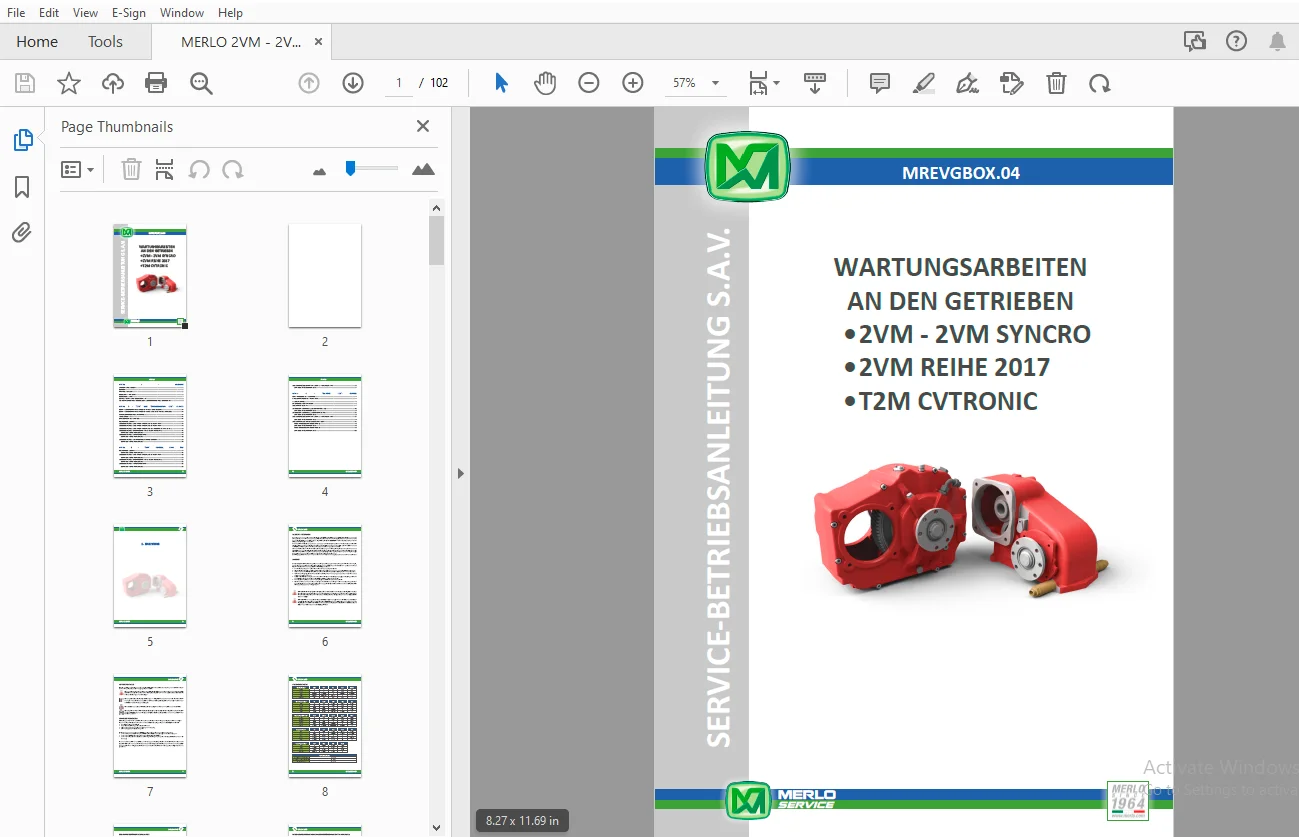

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

MERLO 2VM – 2VM SYNCRO 2VM REIHE 2017 T2M CVTRONIC WARTUNGSARBEIT SERVICE-BETRIEBSANLEITUNG – PDF DOWNLOAD

KAPITEL 1 – ENLEITUNG
ALLGEMEINE BEMERKUNGEN 5
SICHERHEIT 5
VERWENDETE SYMBOLE 6
ORIGINALERSATZTEILE MERLO 6
UMRECHNUNGSTABELLE 7
DREHKRAFT DATEN FÜR METRISCHE METALLTEILE 8
MATERIAL ZUR BLOCKIERUNG VON SCHRAUBEN UND FÜR DICHTUNGEN UND SCHMIERMITTEL 9
KAPITEL 2 – “2VM” UND “SYNCHRONISIERTEN 2VM”- GETRIEBE
SCHNITTZEICHNUNG EINES 2VM-GETRIEBES MIT FESTEM HYDROSTATMOTOR 12
SCHNITTZEICHNUNG EINES 2VM-GETRIEBES MIT HYDROSTATMOTOR MIT VARIABLEM HUBRAUM 13
EXPLOSIONSZEICHNUNG EINES 2VM-GETRIEBES 14
STANDARDWERKZEUG 16
SPEZIALSCHLÜSSEL UND WERKZEUGE 16
VORBEREITENDE ARBEITEN 17
AUSBAU UND PRÜFUNG DER GETRIEBESTEUERKOLBEN BEIM 2VM-GETRIEBE 18
AUSBAU UND PRÜFUNG DER GETRIEBESTEUERKOLBEN BEIM 2VM-GETRIEBE 21
AUSBAU UND PRÜFUNG DER GETRIEBESTEUERKOLBEN BEIM SYNCHRONISIERTEN 2VM-GETRIEBE 23
AUSBAU UND PRÜFUNG VORDERER ÖLDICHTRING (HYDROSTATMOTORSEITE) 26
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 28
AUSBAU UND PRÜFUNG HINTERER ÖLDICHTRING 29
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 30
AUSBAU UND PRÜFUNG DER INNENLIEGENDEN GETRIEBEKOMPONENTEN 31
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 40
KAPITEL 3 – “2VM” -GETRIEBE, REIHE 2017
VORBEREITENDE ARBEITEN 44
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 46
AUSBAU UND PRÜFUNG DER GETRIEBESTEUERKOLBEN BEIM 2VM-GETRIEBE 50
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 51
AUSBAU UND PRÜFUNG VORDERER ÖLDICHTRING (HYDROSTATMOTORSEITE) 52
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 55
AUSBAU UND PRÜFUNG HINTERER ÖLDICHTRING 56
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 60
AUSBAU UND PRÜFUNG DER INNENLIEGENDEN GETRIEBEKOMPONENTEN 61
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 67
KAPITEL 4 – “CVTRONIC T2M”- GETRIEBE
SCHNITTZEICHNUNG EINES T2M-GETRIEBES 72
EXPLOSIONSZEICHNUNG EINES T2M-GETRIEBES 74
STANDARDWERKZEUG 76
SPEZIALSCHLÜSSEL UND WERKZEUGE 76
VORBEREITENDE ARBEITEN 77
AUSTAUSCH DES DICHTRINGS (35) AM ACHSENGEHÄUSE (33) 80
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 81
AUSTAUSCH DES DICHTRINGS (6) AM ACHSENGEHÄUSE (11) 82
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 83
AUSBAU UND PRÜFUNG DER INNENLIEGENDEN GETRIEBEKOMPONENTEN 84
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 94
AUSBAU DER KOMPONENTEN AN HYDROSTATIKMOTOREN 95
HYDROSTATIKMOTOR SAUER-DANFOSS H1-B110 (1) 96
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 98
HYDROSTATIKMOTOR SAUER-DANFOSS H1-B080 (2) 98
ARBEITSSCHRITTE FÜR DEN WIEDEREINBAU 100
