MERLO TOOL v.1.0.1 DIAGNOSE UND KALIBRIERUNGSINSTRUMENT WERKSTATTHANDBÜCHER – PDF

Description

MERLO TOOL v.1.0.1 DIAGNOSE UND KALIBRIERUNGSINSTRUMENT WERKSTATTHANDBÜCHER – PDF DOWNLOAD

FILE DETAILS:

MERLO TOOL v.1.0.1 DIAGNOSE UND KALIBRIERUNGSINSTRUMENT WERKSTATTHANDBÜCHER – PDF DOWNLOAD

Language : German
Pages : 118
Downloadable : Yes
File Type : PDF

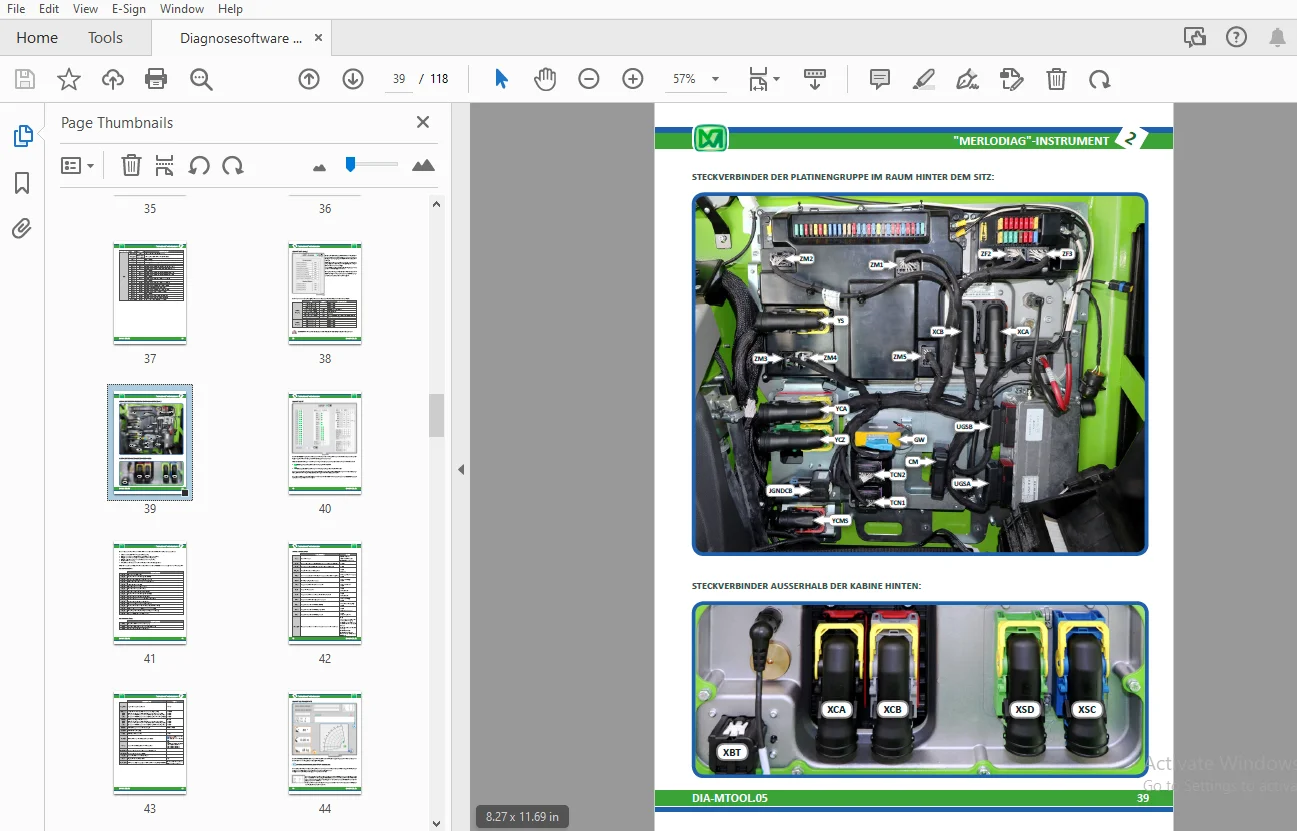

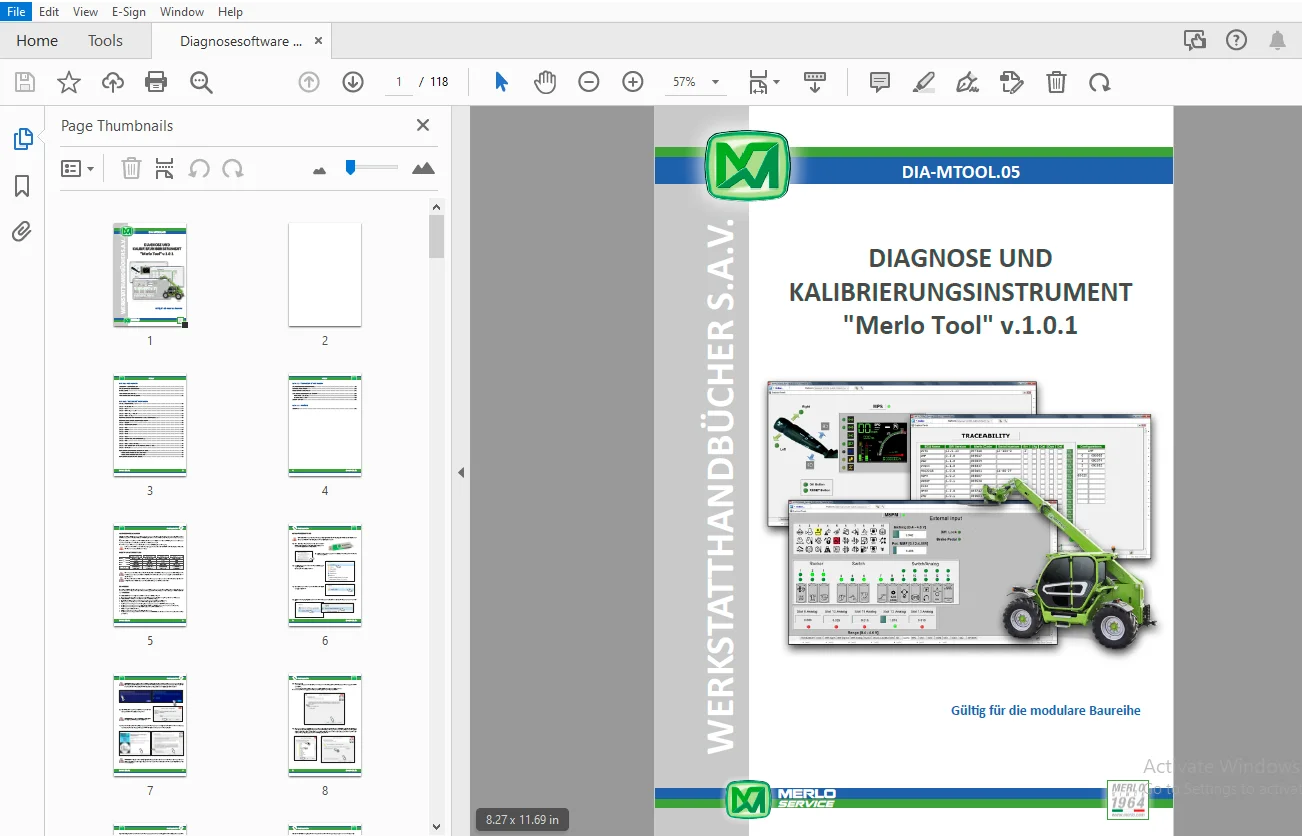

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

MERLO TOOL v.1.0.1 DIAGNOSE UND KALIBRIERUNGSINSTRUMENT WERKSTATTHANDBÜCHER – PDF DOWNLOAD

KAPITEL 1 – INSTALLATION
ALLGEMEINE VORBEMERKUNGEN 5
MINDESTSYSTEMANFORDERUNGEN 5
BESCHREIBUNG 5
INSTALLATION DER SOFTWARE 6
INSTALLATION DER SOFTWARELIZENZ 16
KAPITEL 2 – “MERLODIAG”-INSTRUMENT
ANSCHLUSS ÜBER CAN-Bus-NETZ 19
ANSICHT “TRACEABILITY” 23
ANSICHT “FAULT” 27
ANSICHT “UMP – Digital Input” 30
ANSICHT “UMP – Digital Output” 34
ANSICHT “UMP – Analog” 38
STECKVERBINDER DER PLATINENGRUPPE IM RAUM HINTER DEM SITZ: 39
STECKVERBINDER AUSSERHALB DER KABINE HINTEN: 39
ANSICHT “UGSGF” 40
ANSICHT “UGSGF CALIBRATION” 44
ANSICHT “TEC” 47
ANSICHT “MSPM” 51
ANSICHT “MPS” 55
ANSICHT “URA” 57
ANSICHT “UGW” 61
ANSICHT “UGME” (MULTIFARMER-BAUREIHE) 64
ANSICHT “UFD” 71
ANSICHT “UGDI” (EE-MASCHINEN) 73
ANSICHT “SBZ” (MASCHINEN MIT VERTEILER STEPPER MOTOR) 76
ANSICHT “OPTIONS” 78
KALIBRIERUNG DER DYNAMISCHEN LASTKONTROLLE 79
KALIBRIERUNG DER SENSOREN AM TELESKOPARM 79
KALIBRIERUNG DES GEOMETRISCHEN SYSTEMS 83
KALIBRIERUNG DES DREIPUNKTS (UGME) 93
KAPITEL 3 – “MERLOCONFIG”-INSTRUMENT
START DER KONFIGURATIONSSOFTWARE 99
KONFIGURATIONSANSICHT 101
LADEN DER KONFIGURATIONEN 105
AKTUALISIERUNG DER SOFTWARE FÜR UMP 110
NOTWENDIGE ANSCHLÜSSE 110
BEDIENUNGSANLEITUNG 112
ANSICHT “OPTIONS” 115
KAPITEL 4 – ANHÄNGE
ANHANG A 116

S.S 07/24
