Metal-Fach Przyczepa rolnicza T711 Katalog części – PDF DOWNLOAD

Description

Metal-Fach Przyczepa rolnicza T711 Katalog części – PDF DOWNLOAD

FILE DETAILS:

Metal-Fach Przyczepa rolnicza T711 Katalog części – PDF DOWNLOAD

Language : Polish
Pages : 20
Downloadable : Yes
File Type : PDF

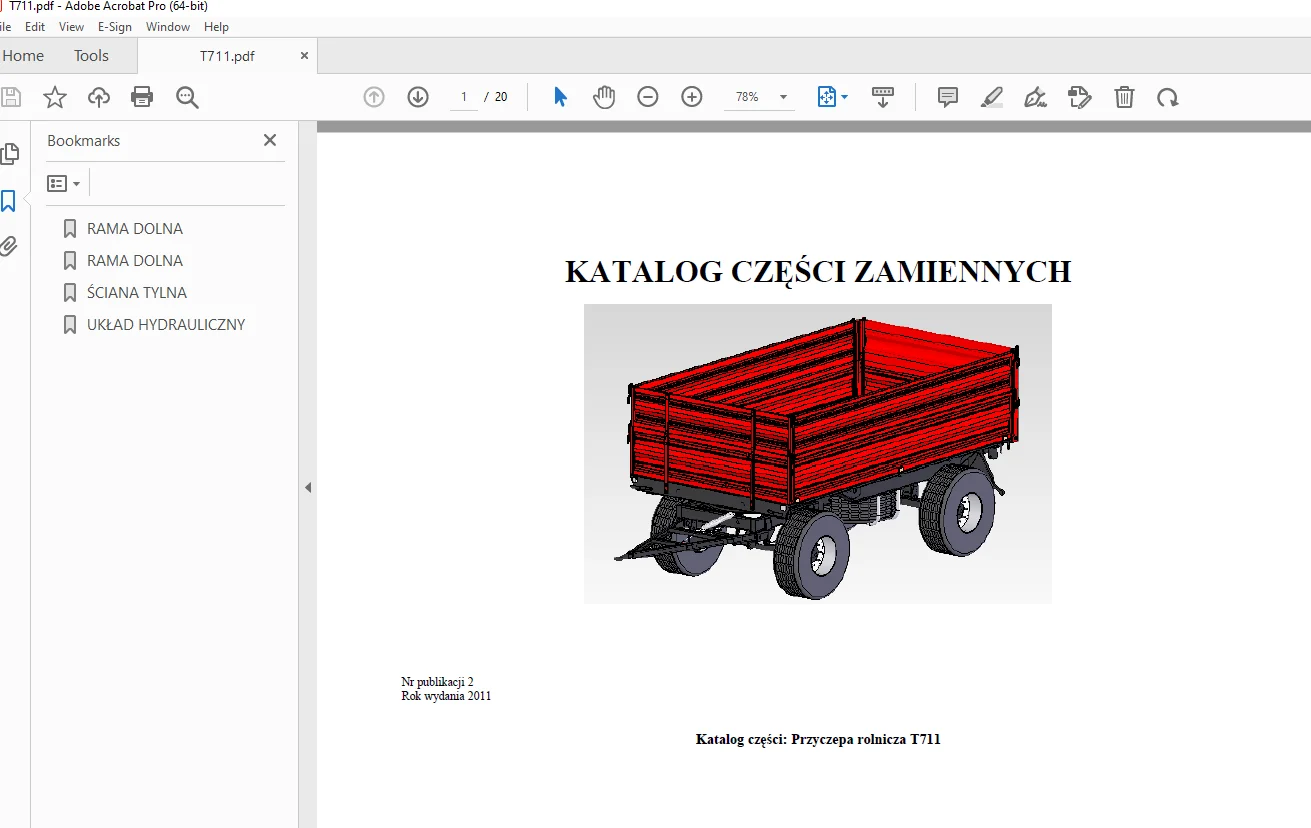

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Metal-Fach Przyczepa rolnicza T711 Katalog części – PDF DOWNLOAD

Oś hamowana Zestawienie str. 17-18 2
2 Dyszel kpl. T710-1 13.00.00 1
3 Drabinka kpl. T710-1 07.00.00 1
4 Śryba rzymska POD-ELZ-000076 1
5 Sprężyna dyszla POD-SPR-000004-1 1
6 Wózek kpl. T711-1 01.01.00 1
7 Obrotnica POD-WPS-000066 1
8 Rama górna T711-1 03.01.00 1
9 Nakrętka koronowa M24x1,5 POD-ELZ-000396 8
10 Nakrętka M12 23NS12OC 10
11 Odbojnik gumowy POD-TSZ-000006-1 4
12 Sworzeń resorowy T711-1 00.00.01 4
13 Sworzeń zaczepu T710-1 03.03.02.1 2
14 Sworzeń blokujący resor M12 POD-ELZ-000407 4
15 Podkładka M24 23P24SPOC 6
16 Smarowniczka M6 23SM 6
17 Zawleczka 4×50 23Z4/50 18
18 Śruba M16 23S16/100OC 8,8 16
19 Podkładka M16 23P16OOC 16
20 Nakrętka M16 23NS16OC 16
21 Podkładka M12 23P12OC 8
22 Nakrętka M20 23NS20OC 82175 16
23 Podkładka M20 23P20SP 16
24 Podkładka M10 23P10 82005 2
25 Nakrętka M10 23NS10OC 2
2
3
RAMA DOLNA
Nr na
rys
Nazwa zespołu lub części Nr rysunku lub norma Ilość
26 Śruba M10 23S10OC 2

S.V 11/24
