New Holland F106.6 F106.6A F156.6 F156.6A GRADER Tier III HANDLEIDING 87609124 – PDF DOWNLOAD

Description

New Holland F106.6 F106.6A F156.6 F156.6A GRADER Tier III HANDLEIDING 87609124 – PDF DOWNLOAD

BESTANDDETAILS:

New Holland F106.6 F106.6A F156.6 F156.6A GRADER Tier III HANDLEIDING 87609124 – PDF DOWNLOAD

Language : Dutch
Pages : 311
Downloadable : Yes
File Type : PDF
Size: 3.28 MB

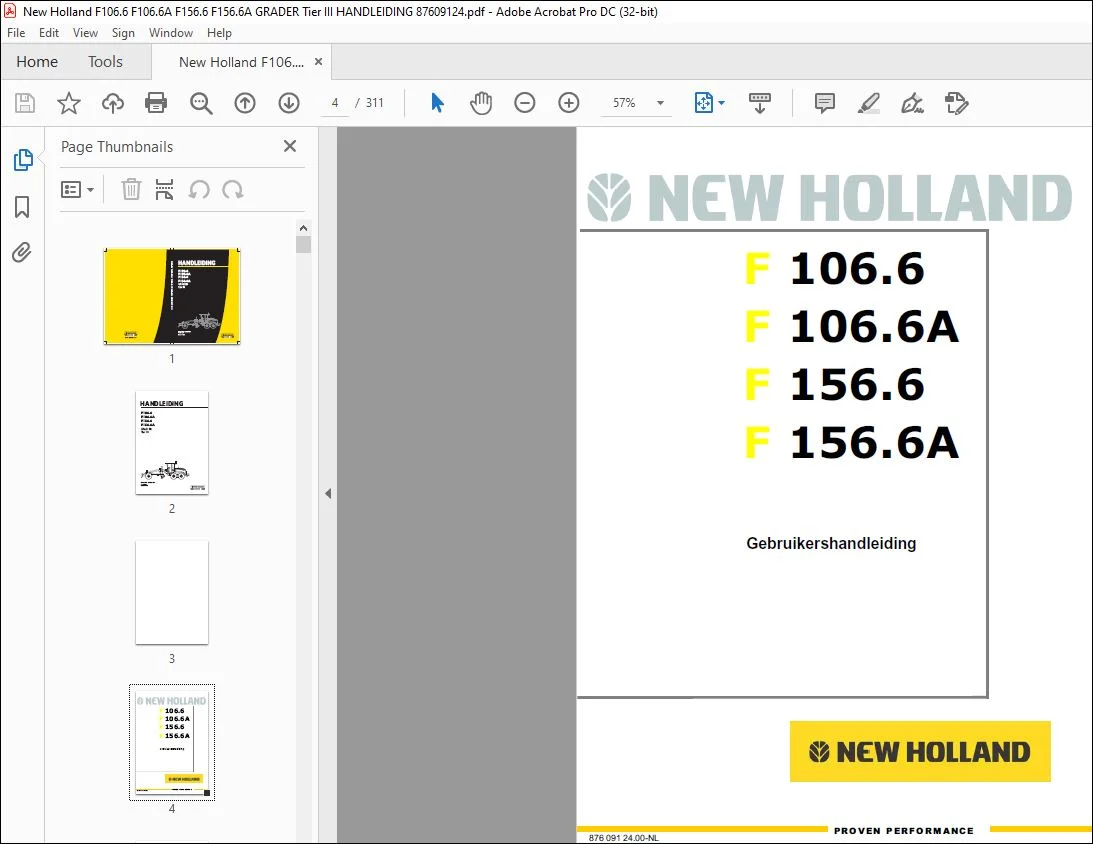

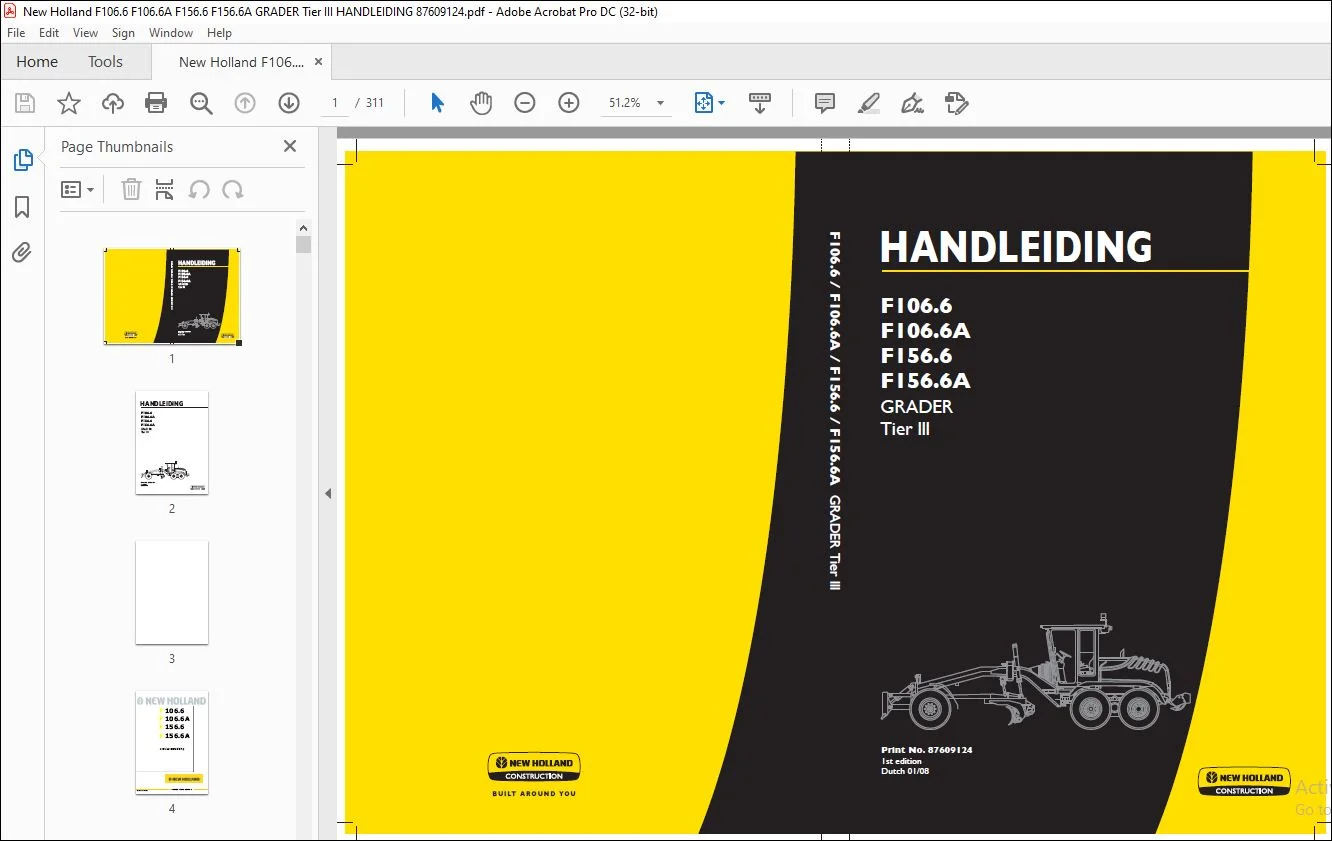

AFBEELDINGEN VOORBEELD VAN DE HANDLEIDING:

INHOUDSOPGAVE:

New Holland F106.6 F106.6A F156.6 F156.6A GRADER Tier III HANDLEIDING 87609124 – PDF DOWNLOAD

DEEL 1 – INLEIDING 2
Voorwoord 3
Garantie 3
Fundamentele veiligheidsaanwijzingen 4
Waarschuwingsaanwijzingen en symbolen 4
Doelmatig gebruik 5
Organisatorische maatregelen 6
Personeelskeuze en -kwalificatie; fundamentele plichten 7
Veiligheidsaanwijzingen met betrekking tot bepaalde bedrijfsfasen 7
Speciale werkzaamheden in het kader van het gebruik van de machine en instandhoudingswerken alsook
het verhelpen van storingen tijdens de werkzaamheden; afvalverwerking 8
Waarschuwingen met betrekking tot bijzondere gevarencategorieën 9
Hydraulische, pneumatische inrichtingen 10
Lawaai 10
Oliën, vetten en andere chemische substanties 10
Transport en wegslepen; opnieuw in bedrijf stellen 10
Bediening, veiligheidsaanwijzingen 12
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
VIII
DEEL 2 – BEDIENING 15
Beschrijving van de machine 16
Overzicht van de machine 16
Basismachine 17
Frame 17
Aandrijving 17
Aandrijving op alle wielen 17
Achteras, tandemaandrijving 17
Vooras 17
Remmen 17
Besturing 17
Hydraulische installatie 17
Elektrische installatie 17
Graafuitrusting 17
Instrumentenbord waarschuwings- en controle-inrichtingen 18
Multifunctionele LCD – bediening 21
Hoofdbeeldscherm 22
Servicemenu 25
opties 25
Voorinstellingen voor de taal bij de eerste inbedrijfstelling 26
Besturingselementen vooraan 27
Besturingselementen zijconsole 29
Indicators op het instrumentenbord, controlelampjes 31
Indicators op het instrumentenbord 32
Temperatuur van de tandwielolie 35
Temperatuur van de hydraulische olie 36
Indicator van de temperatuur van de hydraulische olie (7) 36
Brandstofmeter 37
Temperatuurindicator van het motorkoelmiddel 38
Machine in bedrijf stellen 39
Inbedrijfstelling dagelijks 39
Motor starten 39
Tanken 40
Tanken, veiligheidsaanwijzingen 40
Brandstof ingieten 41
Tankinstallatie (optie) 42
Tanken met de tankinstallatie 43
Elektrische installatie in- en uitschakelen 44
Hoofdschakelaar van de accu 44
Contactslot 45
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
IX
Vóór het starten van de motor 46
Inlooptijd 46
Motor starten en uitzetten 47
Motor starten 47
Geluidsemissie 48
Buiten de machine 48
Binnen de bestuurderscabine 48
CE-teken 48
Waarschuwings- en aanwijzingsborden 50
Machinenummer 54
Motornummer 54
Powershifttransmissienummer 54
Bouwelementnummers 54
Cabinedeur 55
Deur openen 55
Deur sluiten 55
Uitrusting van de bestuurderscabine 56
Spiegels instellen 56
Ramen 56
Binnenverlichting bestuurderscabine 56
Opbergvak 56
Zonwerend rolgordijn 56
Documentatie 57
E H B O -doos 57
Brandblusser (optie) 57
Gevarendriehoek 57
Bestuurderscabine Rops en Fops 58
In- en uitstappen 59
Motortoerentalregeling 60
Motor slaat niet aan 61
Motor uitzetten 61
Ventilatie en verwarming 62
Ventilatie 62
Verwarming 62
Aanzuigopeningen 63
Uitstroomopeningen 63
Airconditioning (optie) 64
Airconditioning inschakelen 64
Luchttemperatuur instellen 64
Airconditioning uitschakelen 64
Ruitenwisser/-sproeier 65
Claxon, richtingaanwijzers, groot licht en lichtclaxon 66
Verlichting inschakelen 66
Werkschijnwerpers, bestuurderscabine 67
Werkschijnwerpers 67
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
X
Rijden 69
Rijden, veiligheidsaanwijzingen 69
Remsysteem 71
Bedrijfsrem 71
Parkeerrem 71
Stuurkolom verstellen 72
Besturing 73
Noodbesturing 73
Draaipuntbesturing 73
Rijaandrijving 74
Aandrijving op alle wielen 74
Schakelhendel van de powershifttransmissie 75
Machine warmdraaien 77
Motor warmdraaien 77
Powershifttransmissie warmdraaien 77
Werkhydraulica warmdraaien 77
Draaipunt 78
Draaipunt blokkeren 78
Draaipuntblokkering losmaken 78
Rijden 79
Rijden op de openbare weg 79
Vóór de inbedrijfstelling van de machine 82
Vertrekken 83
Rijstand, tijdens het rijden controleren 84
Stoppen 84
Rijden op hellingen 84
Indicatorbewaking 85
Remdrukafhankelijke transmissieonderbreking (optie) 86
Machine bergen / wegslepen 87
Bergen en wegslepen, veiligheidsaanwijzingen 87
Sleepinrichting 87
Transport 88
Transport, belangrijke aanwijzingen 88
Verladen met een kraan 89
Uitvoeren van werkzaamheden 90
Uitvoeren van werkzaamheden, veiligheidsaanwijzingen 90
Gebruik van de graafmachine 90
Bedieningshendels voor de graafuitrusting 91
Besturingsschema 92
Werkhydraulica – ijlgang 94
Werksnelheid verhogen 94
Graderblad 94
Zwenkarm 94
Zwenkarm verstellen 95
Wielvlucht 96
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
XI
Nooddaling van de graafuitrustingen 97
Nooddaling graderblad 97
Linkerzijde van het graderblad neerlaten 97
Rechterzijde van het graderblad neerlaten 97
Nooddaling van het graderblad bij sleepstand 98
Linkerzijde van het graderblad neerlaten 98
Rechterzijde van het graderblad neerlaten 98
Nooddaling frontegaliseerblad / ripper 98
Na het dagelijkse gebruik 99
Graafuitrustingen 100
Montage van graafuitrustingen, veiligheidsaanwijzingen 100
Machine beveiligen 101
Sleepstand (optie) 102
Frontegaliseerblad (optie) 103
Ripper (optie) 104
Graderbladripper (optie) 106
Zwaailicht (optie) 107
Dakventilator (optie) 108
Radio (optie) 108
Milieuvriendelijke hydraulische vloeistof – biologisch afbreekbaar (optie) 109
Milieuvriendelijke hydraulische vloeistof, aanwijzingen voor het gebruik 109
Milieuvriendelijke hydraulische vloeistof, overschakeling 109
Staal nemen 110
Bestuurdersstoel instellen, veiligheidsaanwijzingen 111
Bestuurdersstoel instellen pneumatische vering (comfortstoel) 112
Instellen van de gewichtsafhankelijke vering 112
Demperinstelling 112
Vering / stoelhoogte instellen 112
Vering in de lengte/horizontaal instellen 113
Lengteverstelling 113
Stoeldiepte instellen 114
Rugleuning instellen 114
Zithoek instellen 115
Bestuurdersstoel instellen – mechanische vering 116
Instellen van de gewichtsafhankelijke vering 116
Gewichtsinstelling 116
Hoogteverstelling 117
Lengteverstelling 117
Stoeldiepte instellen 118
Rugleuning instellen 118
Zithoek instellen 119
Veiligheidsgordel 120
Oproepen van de servicebeeldschermen 121
Menu service/select 121
menu voorinstellingen 122
Menu weergave 122
Menu opties 124
Opties 124
Combinatiemenu 126
hardwarebeeldscherm 127
softwarebeeldscherm 127
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
XII
Foutcodes 130
Foutenbeeldscherm 130
Rode waarschuwingsindicators 130
Gele waarschuwingsindicators 131
Indeling van de foutcodes 131
Voertuigfoutcodes 132
Transmissiefoutcodes 145
Koppelingscodes 148
Foutcode FWD-besturing (vierwielaandrijving) 153
Foutcode interne AIC-fouten 153
Foutcodes wissen 154
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
XIII
DEEL 3 – INSPECTIE EN ONDERHOUD 155
Inspectie en onderhoud, veiligheidsaanwijzingen 156
Inspectie- en onderhoudsschema’s, aanwijzingen 162
Intervallen 162
Reinigingswerkzaamheden 162
Garantie 162
Motorolie verversen 163
Koelvloeistof verversen 163
Oliën / vetten 163
Regelmatige olieanalyses 163
Onderhoudsmateriaal 163
Overige onderhoudswerkzaamheden 163
Onderhoudsschema’s 164
Schema V – eenmalig voor de eerste inbedrijfstelling 164
Schema T – om de 10 bh of per ploegendienst 165
Schema W – om de 50 bh of wekelijks 165
Schema N – eenmalig na 250 bh 166
Schema A – voor het eerst bij 750 bh 167
Schema B – voor het eerst bij 500 bh 167
Schema C – voor het eerst bij 1000 bh 167
Schema D – voor het eerst bij 3000 bh 167
Smeerschema – vet 169
Smeerschema – vet vooras tandemas 169
Smeerschema – vet graderblad 171
Controleschema – olie 173
Vulhoeveelheden olie 174
Controleschema – koelvloeistof 175
Vulhoeveelheden – koelvloeistof 176
Smeermiddelen 177
I Oliën voor verbrandingsmotoren (verversingsinterval 500 bh) standaard 177
I Oliën voor verbrandingsmotoren (verversingsinterval 250 bh) optie 178
II Oliën voor hydraulische installaties, mineraal 179
II Oliën voor hydraulische installaties, (biologisch afbreekbaar) 180
III Oliën voor assen en aandrijvingen 181
III A Oliën voor assen en aandrijvingen (keuze) 182
IV Oliën voor powershifttransmissie met Ergopower 183
V Vetten voor lagerpunten en draaiverbindingen 184
Onderhoudswerkzaamheden 185
Aftapslang voor olieverversing 185
Motor 186
Motor en motorruimte, veiligheidsaanwijzingen voor inspectie en onderhoud 186
Motorkap 187
Motor, oliepeil controleren / olie bijvullen 188
Motorolie verversen 189
Motoroliefilter vervangen 190
Aandrijfriem dynamo/waterpomp 191
Peil van de koelvloeistof controleren 193
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
XIV
Luchtaanzuiginstallatie 194
Stofafscheider 194
Hoofdfilterelement 195
Veiligheidsfilter controleren / vervangen 197
Luchtaanzuigleiding controleren 197
Brandstofinstallatie 198
Brandstofinstallatie, veiligheidsaanwijzingen 198
Brandstoffilter vervangen 199
Waterafscheider brandstofvoorfilter 200
Brandstoftank, water en bezinksel aftappen 201
Brandstoftank reinigen 202
Brandstofinstallatie ontluchten 203
Werken aan elektrische installaties, aanwijzingen 204
Accu 205
Veiligheidsvoorschriften 205
Accu demonteren en monteren 206
Accu: vloeistofpeil, zuurdichtheid en spanning controleren 207
Accu, vervangen 208
Accu laden, buiten de machine 209
Bewaren van de accu(‘s) 210
Hydraulische installatie 210
Hydraulische installatie, veiligheidsaanwijzingen 210
Hydraulische installatie, druk controleren en instellen 211
Peil van de hydraulische olie controleren 211
Hydraulische installatie drukloos maken 212
Hydraulische tank drukloos maken 212
Hydraulische olie ingieten 213
Ventilatiefilter van de hydraulische tank vervangen 213
Hydraulische olie verversen 214
Hydraulische olie aftappen 214
Hydraulische olie – terugloopfilter vervangen 215
Hydraulische olietank reinigen 216
Combikoeler reinigen 217
Voorwielaandrijving oliefilter vervangen 218
Powershifttransmissie 219
Powershifttransmissie, veiligheidsaanwijzingen 219
Powershifttransmissie, oliepeil controleren 219
Powershifttransmissie, olie verversen 220
Powershifttransmissie, oliefilter vervangen 221
Achteras 222
Achteras, oliepeilen controleren 222
Achteras, olie verversen 222
Achteras, kettingspanning controleren 223
Draaiwerk van het graderblad 224
Draaiwerk van het graderblad, oliepeil controleren 224
Draaiwerk van het graderblad, olie verversen 224
Remmen 225
Werkzaamheden aan remmen, veiligheidsaanwijzingen 225
Drukaccumulator, veiligheidsaanwijzingen 225
Bedrijfsrem 226
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
XV
Parkeerrem 227
Demontage van de beschermkap 227
Instel- en demontagemogelijkheden 227
Onderhoud en vervanging van de remschoenen 227
Montage van de rem 228
Noodontgrendeling van de parkeerrem 228
Banden en wielen 229
Banden en wielen, veiligheidsaanwijzingen 229
Bandenspanning, controleren en bijvullen 232
Wiel vervangen 234
Motor conserveren 236
Opnieuw in bedrijf stellen 236
Conservering van de motor verwijderen 237
Bestuurderscabine filtervervanging verse lucht / circulatielucht 238
Filtermat voor verse lucht reinigen 238
Droge reiniging 238
Natte reiniging 238
Filtermat voor circulatielucht reinigen 238
Airconditioning (optie) 239
Veiligheidsaanwijzingen voor controle- en onderhoudswerkzaamheden 239
Airconditioning controle- en onderhoudswerkzaamheden 240
Inbouwplaats van de componenten in de machine 240
Airconditioning, V-riem van de compressor controleren / bijspannen 241
Airconditioning, storingstabellen 242
Elektrische installatie 247
Elektrische installatie, veiligheidsaanwijzingen 247
Generator, aanwijzingen 247
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
XVI
DEEL 4 – REPARATIE 248
Reparatie, veiligheidsaanwijzingen 249
Motor 251
Motor, aanwijzingen voor reparatie 251
Generator, aandrijfriem vervangen 251
Starthulp (externe startspanning), veiligheidsaanwijzingen 251
Starthulp (externe startspanning) 252
Elektrische installatie 254
Zekeringen controleren / vervangen 254
Zekering-/relaisbox 1F/1K 255
Zekering-/relaisbox 2F/2K 256
Zekering-/relaisbox 3F/3K 257
Zekering-/relaisbox 4F/4K 258
Diagnosebussen 259
Verlichting 260
Schijnwerper – rijlicht / parkeerlicht (1, fig 1) 261
Rijlicht 261
Parkeerlicht 261
Richtingaanwijzer (2, fig 1) 262
Achterlicht (3 en 4, fig 1) 262
Nummerplaatverlichting (5, fig 1) 263
Zijlicht / richtingaanwijzer (6, fig 1) 263
Werkschijnwerper (7, fig 1) 264
Gloeilampen vervangen 265
Gloeilampen – tabel 265
Zwaailicht (optie) 266
Graafuitrustingen 267
Graderblad, vervangen van de messen 267
Laswerkzaamheden 268
Laswerkzaamheden, veiligheidsaanwijzingen 268
Bescherming van elektronische modules bij het lassen 269
Gebruikershandleiding F106 6 / F106 6A / F156 6 / F156 6A
XVII
DEEL 5 – BIJLAGE 272
Herkennen en verhelpen van storingen 273
Herkennen en verhelpen van storingen, aanwijzingen 273
Opbouw van de storingstabel 273
Storingstabellen 274
Verbrandingsmotor, storingstabel 274
Stuurinrichting, storingstabel 275
Remsysteem, storingstabel 276
Rijaandrijving (versnellingsbak), storingstabel 277
Tandwielschakeling storingstabel 278
Graafmachine storingstabel 279
Voorwielaandrijving van de versie met aandrijving op alle wielen (EDCV), storingstabel 280
Afkortingen 281
Kwaliteitsrichtlijnen voor dieselbrandstof 287
SN EN 590 klasse 0, januari 2000 287
Index 288

HOUD ER REKENING MEE DAT:

• Dit is exact DEZELFDE handleiding die door uw dealers wordt gebruikt om uw voertuig te repareren.
• Hetzelfde kan in de komende 2-3 minuten van jou zijn, omdat je onmiddellijk naar de downloadpagina wordt geleid nadat je voor de handleiding hebt betaald.
• Voor vragen/twijfels over uw aankoop kunt u contact opnemen met [email protected]

S.V
